话说看图看核心，代码也得看核心。Flink体系十分庞大复杂，没个几十篇文章没法聊完，核心就是最擅长，做的最好，就像说起百度就是搜索，

微信就是聊天一样，至于百度核心还是不是搜索已经不那么重要了，但至少聊起Flink，我们得知道，Flink核心是流计算！

环境：Idea2019.03/Gradle6.0.1/JDK11.0.4/Lambda/Flink1.9.1

难度：新手--战士--老兵--大师

目标：

1. Flink流计算核心API应用实战

说明：

为了遇见各种问题，同时保持时效性，我尽量使用最新的软件版本。代码中大量使用注释，理解更轻松。代码地址：其中的day25，https://github.com/xiexiaobiao/dubbo-project.git

步骤：

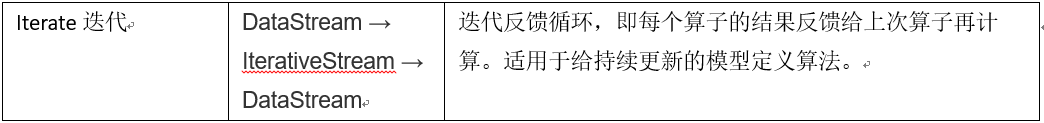

Flink中将每个转换操作称为算子(Operator)，详细可参考官网API.Doc：以下分别详述：

01 映射

map映射计算比较简单，不做很多解释，map的参数MapFunction<T, R>属于“Functional Interface”，可直接使用Lambda代替，本例对整数流中每个元素加100：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // list1将不可更新操作
        // List<Integer> list1 = Arrays.asList(1,2,3,4,5,6,7,8,9,10);
        List<Integer> list = new ArrayList<>(Collections.emptyList());
        for (int i = 1; i <= 10; i++) {
            list.add(i);
        }
        System.out.println("environment.getParallelism >>>> " + environment.getParallelism());
        DataStream<Integer> dataStream = environment
                .setParallelism(6) // 设置执行环境并行度
                .fromCollection(list);
        System.out.println("dataStream Parallelism is >>>> " + dataStream.getParallelism());
        // lambda表达式实现参数 MapFunction<T, R>
        dataStream.map(t -> t + 100)
                .setParallelism(6)
                .writeAsText("D:/API/MapTest", FileSystem.WriteMode.OVERWRITE);
         //     .print();  //打印到控制台
        environment.execute();
    }

可通过environment.setParallelism(6) 执行环境全局或 单独的map(t -> t + 100).setParallelism(6) 算子属性设置，获取并行度：

System.out.println("environment.getParallelism >>>> " + environment.getParallelism());
System.out.println("dataStream.getParallelism >>>> " + dataStream.getParallelism());

结果如下，有8个文件，说明并行度为8：

02 扁平映射

这个算子也简单，可类比java Stream的flatmap，注意flatMap函数返回void，其实他将返回值放到Collector中，所以可以容纳元素拆分的不限数量的结果。本例将流中元素(文本行)分割成单词，最终形成一个单词流：

publicclass T2_FlatMapTest {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        List<String> list = Arrays.asList("this is FlatMapTest","by xiaobiao","what a nice day");
        DataStream<String> dataStream = environment.fromCollection(list);
        dataStream.flatMap(flatMapFunction)
                  .writeAsText("D:/API/FlatMap", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

    privatestatic FlatMapFunction<String, String> flatMapFunction = new FlatMapFunction<String, String>() {
        @Override
        public void flatMap(String value, Collector<String> out) {
            for(String word: value.split(" ")){
                out.collect(word);
            }
        }
    };
}

结果如下，有8个文件，这个实例中不能自定义setParallelism，为1：

03 过滤

这个operator也简单，不解释，lambda表达式实现filte函数的参数 FilterFunction(T)，本例实现过滤出偶数元素：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // list将不可更新操作
        List<Integer> list = Arrays.asList(1,2,3,4,5,6,7,8,9,10);
        DataStream<Integer> dataStream = environment.fromCollection(list);
        System.out.println("Parallelism is >>>> " + dataStream.getParallelism());
        // lambda表达式实现函数参数 FilterFunction<T>
        dataStream.filter(t -> t % 2 == 0)
                .writeAsText("D:/API/FlatMap", FileSystem.WriteMode.OVERWRITE);
                // print 和 writeAsText都是sink终端类算子，只能有一个，
                //.print();
        environment.execute();
    }

04 键分区

这里注意对象比较：DataStreamSource(T) extends SingleOutputStreamOperator(T)，而SingleOutputStreamOperator(T) extends DataStream(T)，SingleOutputStreamOperator 代表在流上定义的一个指定了输出类型的转换(transformation)操作，DataStreamSource表示DataStream的一个开始元素位置。本实例实现按Vehicle的color属性进行流的逻辑分区：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        Set<Vehicle> vehicleHashSet = new HashSet<>(5);
        // java Stream
        Stream<Vehicle> stream = new Producer().getVehicles().limit(5L);
        stream.forEach(vehicleHashSet::add);
        /**
         * 关系比较：
         * DataStreamSource<T> extends SingleOutputStreamOperator<T>
         * SingleOutputStreamOperator<T> extends DataStream<T>
         *
         * The SingleOutputStreamOperator represents a user defined transformation
         * applied on a DataStream with one predefined output type.
         *
         * The DataStreamSource represents the starting point of a DataStream.
         */
        DataStreamSource<Vehicle> dataStream = environment.fromCollection(vehicleHashSet);
        // KeyedStream即DataStream上的操作状态按key分区了,即对数据流做分类，注意这是逻辑分区
        KeyedStream<Vehicle, Tuple> keyedStream = dataStream
                .keyBy("color");
        keyedStream.writeAsText("D:/API/KeyBy", FileSystem.WriteMode.OVERWRITE);;
        environment.execute();
    }

注意这个实例中DataStreamSource和keyBy都不能自定义setParallelism，为1，结果如下：

05 归约

本例实现对按color键分区后的流进行weight属性累加，即在每个分区内进行归约计算，注意只有key相同的值才能进行同一个归约：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        Set<Vehicle> vehicleHashSet = new HashSet<>(5);
        // java Stream
        Stream<Vehicle> stream = new Producer().getVehicles().limit(5L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);
        DataStreamSource<Vehicle> dataStream = environment.fromCollection(vehicleHashSet);
        // KeyedStream即DataStream上的操作状态按key分区了,即对数据流做分类，注意这是逻辑分区
        KeyedStream<Vehicle, Tuple> keyedStream = dataStream.keyBy("color");
        DataStream<Vehicle> dataStream1 = keyedStream
                .reduce((value1, value2) -> {value1.setWeight(value1.getWeight()+value2.getWeight()); return value1;} );
        dataStream1.print();
        dataStream1.writeAsText("D:/API/Reduce", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

结果如下，多个同区元素，会reduce计算多次：

06 fold operator已经@Deprecated，故删除此部分内容。

07 集合

本例实现按type分区后，找出weight最小的元素，注意keyBy返回类型必须为 KeyedStream<T, Tuple>：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        Set<Vehicle> vehicleHashSet = new HashSet<>(5);
        // java Stream
        Stream<Vehicle> stream = new Producer().getVehicles().limit(5L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);
        DataStreamSource<Vehicle> dataStream = environment.setParallelism(3).fromCollection(vehicleHashSet);
        System.out.println("environment.getParallelism >>>> " + environment.getParallelism());
        // KeyedStream即DataStream上的操作状态按key分区了,即对数据流做分类，注意这是逻辑分区
        // keyBy返回类型必须为 KeyedStream<T, Tuple>
        KeyedStream<Vehicle, Tuple> keyedStream = dataStream.keyBy("type");
        System.out.println("dataStream.getParallelism >>>> " + dataStream.getParallelism());
        // 先按type分区记录，再找到plate最小的元素
        DataStream<Vehicle> dataStream1 = keyedStream
                // 找到最小的plate值
                // .min("weight");
                .minBy("weight");
        dataStream1.print();
        dataStream1.writeAsText("D:/API/Aggregations", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

结果如下：

08 Window窗口

Window是Flink中的核心概念，这里详细描述下。

首先，window窗口每次要框住一组元素，得需有一定的标准吧。比如按元素的时间特征，框住的数量等。元素的时间特征有EventTime/ IngestionTime / ProcessingTime；

• ProcessingTime处理时间戳：这个是最简单的，直接取执行服务器的系统时间，无服务器间和流之间的协调，故延迟最低。但是在分布式异步环境下，因记录到达各服务器的速度差异，会存在不确定性。
• EventTime事件时间：是记录产生时的事件时间戳，在进入Flink前记录就已自带。Flink中可以通过API获取记录的EventTime，在使用EventTime的程序中，必须指定Event Time Watermarks，此时间水印是一种进度标签，表示一个时间点之后不会有再晚的EventTime记录了。EventTime的好处就是能保证记录处理有序，无论接收的顺序，按EventTime处理的窗口，会等待所有满足EventTime条件的记录，直到超时。但缺点就是，这种等待历史或无序记录到达的过程，就有延迟了，所以高实时要求的时候，可选择ProcessingTime。
• IngestionTime进入时间。是记录进入Flink的时间戳，在source节点的operator处理时取source的当前时间。IngestionTime概念上介于EventTime和ProcessingTime之间。IngestionTime的优势是能保证时间戳的稳定性，记录在source处分配IngestionTime后，后续各window都将使用相同的时间戳。相比EventTime，就不能保证无序记录的处理顺序了，但同时也不需要watermark了。在内部使用上，IngestionTime被近似当作EventTime来处理，只是加了时间戳和水印的自动生成。

其次，有了时间戳后，每个执行环境可先设置运行环境的时间特征处理模式，三选一，缺省为ProcessingTime:

environment.setStreamTimeCharacteristic(TimeCharacteristic.IngestionTime);
environment.setStreamTimeCharacteristic(TimeCharacteristic.ProcessingTime);
environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

window有多种：一是按时间，有TumblingWindow和SlidingWindows，前者是翻转式，window连续翻动，不跳跃记录，在框内的就是一组，后者是滑动式，按照窗口时间和滑动时间定义，可以跳跃前进。以下为两者示意：

二是按数量，类似的，也有翻转和滑动，只是以记录数量为标准。三是自定义，自定义WindowAssigner窗口分配器。因时间和数量窗口最常用，Flink提供了keyedStream.countWindow()和keyedStream.timeWindow()。还有其他session window，global window，此处不述。

最后，是使用window或windowAll对将DataStream转为WindowedStream，再对每个window进行如apply/reduce/fold转换。

完整代码如下：本例使用时间窗口，并使用AssignerWithPunctuatedWatermarks来进行event time timestamps赋值，并生成标识流event time处理进度的低位水印(low watermarks)：

publicclass T8_WindowTest1 {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // 设置运行环境的时间特征，可以三选一，缺省为ProcessingTime:
        // environment.setStreamTimeCharacteristic(TimeCharacteristic.IngestionTime);
        // environment.setStreamTimeCharacteristic(TimeCharacteristic.ProcessingTime);
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // cause all operators (such as map,batchReduce) to run with x parallel instances
        environment.setParallelism(2);
        Set<Vehicle> vehicleHashSet = new HashSet<>(7);
        // java Stream
        Stream<Vehicle> stream = new Producer().getVehicles().limit(7L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);
        // flink stream
        SingleOutputStreamOperator<Vehicle> dataStream = environment.fromCollection(vehicleHashSet)
                // 这里特别注意：对记录加eventTime时间戳，因为这里是从collection自建的流，没自带时间戳，如果从kafka取，一般会自带
                // 否则报错：java.lang.RuntimeException: Record has Long.MIN_VALUE timestamp (= no timestamp marker)
                .assignTimestampsAndWatermarks(new MyTimeAssigner());

        // Sets the parallelism for this operator.但此实例流无法使用并行，请看官君思考下why
        // dataStream.setParallelism(3);

        // KeyedStream即DataStream上的操作状态按key分区了(即对数据流做分类)，注意这是逻辑分区
        // 先按type分区流的所有记录
        KeyedStream<Vehicle, Tuple> keyedStream = dataStream.keyBy("type");
        // 建立按记录数的WindowedStream,以下为窗口内元素数量为5，窗口每次滑过10个元素，
        /*  windowStream = keyedStream.countWindow(5,10); */
        // 建立按时间特征划分的WindowedStream，
        WindowedStream<Vehicle, Tuple, TimeWindow> windowStream = keyedStream
                //  以下建立 翻转模式窗口，窗口时间跨度1秒
                // .window(TumblingEventTimeWindows.of(Time.seconds(1));
                // 以下建立 滑动模式窗口，窗口时长500，每次滑动时长1000
                .window(SlidingEventTimeWindows.of(Time.milliseconds(500),Time.milliseconds(1000)));
        // 可以在window内reduce/fold/aggregations，这里是将一个window内的全部元素放入到一个list中
        SingleOutputStreamOperator<Object> dataStream1 = windowStream
                .apply(new WindowFunction<Vehicle, Object, Tuple, TimeWindow>() {
                    @Override
                    public void apply(Tuple tuple, TimeWindow window, Iterable<Vehicle> input, Collector<Object> out) throws Exception {
                        List<Vehicle> vehicles = new ArrayList<>(8);
                        for (Vehicle v : input
                             ) {
                            vehicles.add(v);
                        }
                        out.collect(vehicles);
                    }
                });
        dataStream1.print();
        dataStream1.writeAsText("D:/API/window", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

    // 自定义时间戳Timestamp和时间watermark水印分配器：给元素分配event time timestamps，并
    // 生成标识流event time处理进度的低位水印(low watermarks)
    // 水印：是一个eventTime标识，watermarks之后只有eventTime大于此水印时间戳的元素产生
    // AssignerWithPeriodicWatermarks<T> generate watermarks in a periodical interval
    // AssignerWithPunctuatedWatermarks<T> emitted only if it is non-null and its timestamp
    // is larger than that of the previously emitted watermark
    staticclass MyTimeAssigner implements AssignerWithPunctuatedWatermarks<Vehicle>{
        // emit a watermark. called right after extractTimestamp(Object, long)} method.
        @Nullable
        @Override
        public Watermark checkAndGetNextWatermark(Vehicle lastElement, long extractedTimestamp) {
            returnnull;
        }

        // Assigns a timestamp to an element
        @Override
        public long extractTimestamp(Vehicle element, long previousElementTimestamp) {
            return element.getSequenceTimestamp();
        }
    }
}

结果1：

本例使用数量窗口：

publicclass T9_WindowTest2 {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(2);
        Set<Vehicle> vehicleHashSet = new HashSet<>(7);
        Stream<Vehicle> stream = new Producer().getVehicles().limit(7);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);
        // flink stream， 这里使用chain语法，非常简洁,
        // 按type逻辑分区，并统计weight值，
        environment.fromCollection(vehicleHashSet)
                // 这里使用count特征窗口，未使用时间特征，可不加时间戳
                // .assignTimestampsAndWatermarks(new MyTimeAssigner())
                .keyBy("type")
                // 建立按记录数特征的WindowedStream,以下为窗口内元素数量为2，窗口每次滑过2个元素，
                .countWindow(2,2)
                .apply(new WindowFunction<Vehicle, Object, Tuple, GlobalWindow>() {
                    @Override
                    public void apply(Tuple tuple, GlobalWindow window, Iterable<Vehicle> input, Collector<Object> out) {
                        Tuple2<String,Float> total = new Tuple2<>();
                        total.f1 = 0.0f;
                        for (Vehicle v : input
                             ) {
                            total.f0 = v.getType();
                            total.f1 += v.getWeight();
                        }
                        out.collect(total);
                    }
                })
                .writeAsText("D:/API/window02", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }
}

注意这个代码中窗口数量为2，结果：

09 合并

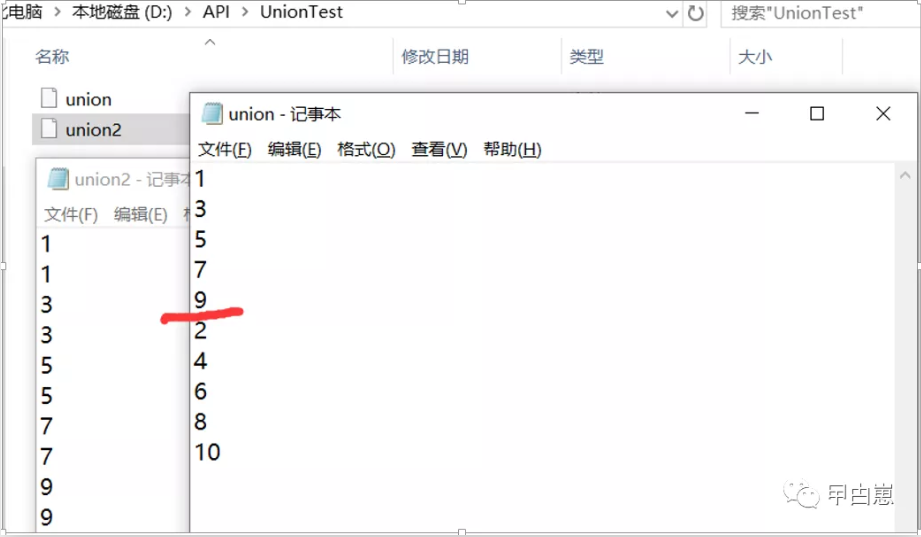

本例实现奇数流和偶数流合并，为了观察结果，我设置并行度为1：

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(1);
        List<Integer> list1 = Arrays.asList(1,3,5,7,9);
        List<Integer> list2 = Arrays.asList(2,4,6,8,10);
        DataStream<Integer> dataStream1 = environment.fromCollection(list1);
        DataStream<Integer> dataStream2 = environment.fromCollection(list2);
        dataStream1.union(dataStream2)
                .writeAsText("D:/API/UnionTest/union", FileSystem.WriteMode.OVERWRITE);
        dataStream1.union(dataStream1)
                .writeAsText("D:/API/UnionTest/union2", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

我运行多次，union的结果有时候是奇数在上，有时在下，union2的结果保持不变，结果如下：

10 Window连接

1.JoinedStreams.where().equalTo().window()是一套流程，不能单独使用。where和equalTo的参数分别指定第一个和第二个输入的KeySelector，必须配合使用

2.JoinFunction是核心，会应用到每一对joining的元素上 。

tumbling window join原理图：

Sliding Window Join原理图：

本例使用eventTime特征，同时也要实现AssignerWithPunctuatedWatermarks接口，也可使用processingTime：

publicclass T11_WindowJoin {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(2);

        System.out.println("vehicle stream 1 >>>");
        Set<Vehicle> vehicleHashSet = new HashSet<>(8);
        Stream<Vehicle> stream = new Producer().getVehicles().limit(8L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);

        System.out.println("vehicle stream 2 >>>");
        List<Vehicle> VehicleList = new ArrayList<>(8);
        Stream<Vehicle> stream2 = new Producer().getVehicles().limit(8L);
        stream2.forEach(VehicleList::add);
        VehicleList.stream().forEach(System.out::println);
        // flink stream
        DataStream<Vehicle> dataStream1 =  environment.fromCollection(vehicleHashSet)
                .assignTimestampsAndWatermarks(new MyTimeAssigner());
        DataStream<Vehicle> dataStream2 =  environment.fromCollection(VehicleList)
                .assignTimestampsAndWatermarks(new MyTimeAssigner());
        // JoinedStreams 可按照SQL的 inner join理解, DB是从两个table范围内取，
        // 这里是在一个共用的window中，将两个流按笛卡尔积取元素对(想象两个足球队入场握手)
        dataStream1.join(dataStream2)
                // KeySelector指定为按type+color属性比较来自两个流的元素对
                // where和equalTo分别指定第一个和第二个输入的KeySelector，必须配对使用
                .where((KeySelector<Vehicle, Object>) value -> value.getType())
                .equalTo((KeySelector<Vehicle, Object>) value -> value.getType())
                .window(TumblingEventTimeWindows.of(Time.of(2, TimeUnit.MILLISECONDS)))
                // JoinFunction is called with each pair of joining elements.
                // 对符合条件的元素对的操作，我这里将他们放入一个tuple
                .apply(new JoinFunction<Vehicle, Vehicle, Object>() {
                    Tuple2<String,String> tuple2 = new Tuple2<>();
                    @Override
                    public Object join(Vehicle first, Vehicle second) {
                        tuple2.f0 = "e1: "+ first;
                        tuple2.f1 = "e2: "+ second;
                        return tuple2;
                    }
                })
                .writeAsText("D:/API/WindowJoin", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

    // 对元素添加 event time 时间戳
    staticclass MyTimeAssigner implements AssignerWithPunctuatedWatermarks<Vehicle> {
        // emit a watermark. called right after extractTimestamp(Object, long)} method.
        @Nullable
        @Override
        public Watermark checkAndGetNextWatermark(Vehicle lastElement, long extractedTimestamp) {
            returnnull;
        }

        // Assigns a timestamp to an element
        @Override
        public long extractTimestamp(Vehicle element, long previousElementTimestamp) {
            return element.getSequenceTimestamp();
        }
    }
}

实际就是对两组数据做笛卡尔积，且满足key相同的，如pickup类别，是2*3，结果如下：

11 Interval Join

一个流的每个元素应用时间间隔条件扫描另一个流的每个元素，判断是否满足时间区域条件。IntervalJoin.between().process()需配套使用！可指定是否包含上下界点。interval join原理图：

publicclass T12_IntervalJoin {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // 设置timestamp按照EventTime来处理
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(3);

        System.out.println("vehicle stream 1 >>>");
        Set<Vehicle> vehicleHashSet = new HashSet<>(5);
        Stream<Vehicle> stream = new Producer().getVehicles().limit(5L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);

        System.out.println("vehicle stream 2 >>>");
        List<Vehicle> VehicleList = new ArrayList<>(5);
        Stream<Vehicle> stream2 = new Producer().getVehicles().limit(5L);
        stream2.forEach(VehicleList::add);
        VehicleList.stream().forEach(System.out::println);
        // flink stream
        KeyedStream<Vehicle,String> KeyedDataStream1 =  environment.fromCollection(vehicleHashSet)
                .assignTimestampsAndWatermarks(new MyTimeAssigner())
                .keyBy(Vehicle::getColor);
        KeyedStream<Vehicle,String> KeyedDataStream2 =  environment.fromCollection(VehicleList)
                .assignTimestampsAndWatermarks(new MyTimeAssigner())
                .keyBy(Vehicle::getColor);
        // intervalJoin：对于来自于两个流的元素e1和e2，使其满足
        // e1.timestamp + lowerBound <= e2.timestamp <= e1.timestamp + upperBound
        // Time-bounded stream joins are only supported in event time
        KeyedDataStream1.intervalJoin(KeyedDataStream2)
                .between(Time.milliseconds(-2), Time.milliseconds(2)) // lower and upper bound
                .upperBoundExclusive()
                .lowerBoundExclusive() // optional
                .process(new ProcessJoinFunction<Vehicle, Vehicle, Object>() {
                    Tuple2<String,String> tuple2 = new Tuple2<>();
                    @Override
                    public void processElement(Vehicle left, Vehicle right, Context ctx, Collector<Object> out) {
                            tuple2.f0 = "e1->"+left.toString() + left.getSequenceTimestamp();
                            tuple2.f1 = "e2->"+right.toString() + right.getSequenceTimestamp();
                            out.collect(tuple2);
                    }
                })
                .writeAsText("D:/API/IntervalJoin", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

    // 对元素添加 event time 时间戳
    staticclass MyTimeAssigner implements AssignerWithPunctuatedWatermarks<Vehicle> {
        // emit a watermark. called right after extractTimestamp(Object, long)} method.
        @Nullable
        @Override
        public Watermark checkAndGetNextWatermark(Vehicle lastElement, long extractedTimestamp) {
            returnnull;
        }

        // Assigns a timestamp to an element
        @Override
        public long extractTimestamp(Vehicle element, long previousElementTimestamp) {
            return element.getSequenceTimestamp();
        }
    }
}

顺带打印出来了eventTime，结果如下：

12 CoGroup

publicclass T13_CoGroup {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // 设置timestamp按照IngestionTime来处理
        environment.setStreamTimeCharacteristic(TimeCharacteristic.IngestionTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(2);

        System.out.println("vehicle stream 1 >>>");
        Set<Vehicle> vehicleHashSet = new HashSet<>(8);
        Stream<Vehicle> stream = new Producer().getVehicles().limit(8L);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);

        System.out.println("vehicle stream 2 >>>");
        List<Vehicle> VehicleList = new ArrayList<>(8);
        Stream<Vehicle> stream2 = new Producer().getVehicles().limit(8L);
        stream2.forEach(VehicleList::add);
        VehicleList.stream().forEach(System.out::println);
        // flink stream
        DataStream<Vehicle> dataStream1 =  environment.fromCollection(vehicleHashSet)
                .assignTimestampsAndWatermarks(new MyTimeAssigner());
        DataStream<Vehicle> dataStream2 =  environment.fromCollection(VehicleList)
                .assignTimestampsAndWatermarks(new MyTimeAssigner());
        // coGroup 与 join的区别：其他一样，只是apply参数不同，join是两个泛型，coGroup是两个迭代集，
        // join比较的是笛卡尔积元素对，coGroup直接操作两个迭代集，更为自由，比如可做排序，而join不可
        // join是coGroup的特例，一般建议使用coGroup
        dataStream1.coGroup(dataStream2)
                // KeySelector指定为按type+color属性比较来自两个流的元素对
                .where((KeySelector<Vehicle, Object>) value -> value.getType())
                .equalTo((KeySelector<Vehicle, Object>) Vehicle::getType)
                .window(TumblingEventTimeWindows.of(Time.of(2, TimeUnit.SECONDS)))
                // 我这里直接将两个集做m*n输出
                .apply(new CoGroupFunction<Vehicle, Vehicle, Object>() {
                    @Override
                    public void coGroup(Iterable<Vehicle> first, Iterable<Vehicle> second, Collector<Object> out) {
                        Tuple1<String> tuple1 = new Tuple1<>();
                        first.forEach( x ->
                            second.forEach( y ->
                                            {tuple1.f0 = x.toString() +" / "+ y.toString();
                                            out.collect(tuple1);
                                            }
                                    )
                        );
                    }
                })
                .writeAsText("D:/API/CoGroup", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

    // 对元素添加 event time 时间戳
    staticclass MyTimeAssigner implements AssignerWithPunctuatedWatermarks<Vehicle> {
        // emit a watermark. called right after extractTimestamp(Object, long)} method.
        @Nullable
        @Override
        public Watermark checkAndGetNextWatermark(Vehicle lastElement, long extractedTimestamp) {
            returnnull;
        }

        // Assigns a timestamp to an element
        @Override
        public long extractTimestamp(Vehicle element, long previousElementTimestamp) {
            return element.getSequenceTimestamp();
        }
    }
}

结果贴图类似join，略！

13 连接和map

connect比 coGroup/join 更为自由，没有做key预匹配，比如外部定义共同的key，再分别与两个流的元素单独匹配，即可等效于coGroup/join。此operator分别对来自两个流的元素做操作，并保留流的元素类型。

流connect算子使用场景例：流A中有一个规则(rule)集，这个规则集会随着流B中的元素变化。流A中的一个规则集先存储为一个状态并等待流B中新元素的到来，接收后，就将之前保存的规则集应用到新元素上来产生一个结果，或(同时)注册一个新的定时器在将来触发新行为。代码中可以看到，process函数中都是分别对element1和element2分别操作，因为这两个操作是同一函数的两个实例，故两者间是共享的，并且可以通过Context来注册EventTime及ProcessTime的定时器timer，当watermark 越过这些timer的时候，调用回调函数执行一定的操作。

本例中，对连接后的ConnectedStreams进行了CoFlatMapFunction 和 CoMapFunction操作，功能上类比于FlatMap和Map，map函数返回Object，而 flatMap返回是void类型，flatMap返回值都在Collector中,可容纳多个值，所以能进行flat扁平化操作。需注意的的是ConnectedStreams也可以进行key逻辑分区，并且特别注意两个KeySelector<Integer, *>的第二参数要type一样。

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        // 设置timestamp按照IngestionTime来处理
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(2);

        System.out.println("vehicle stream 1 >>>");
        List<Integer> list1 = Arrays.asList(1,2,3,4,5);
        DataStream<Integer> dataStream1 = environment.fromCollection(list1);
        list1.stream().forEach(System.out::println);

        System.out.println("vehicle stream 2 >>>");
        List<Vehicle> VehicleList = new ArrayList<>(5);
        Stream<Vehicle> stream2 = new Producer().getVehicles().limit(5L);
        stream2.forEach(VehicleList::add);
        VehicleList.stream().forEach(System.out::println);
        // flink stream
        DataStream<Vehicle> dataStream2 =  environment.fromCollection(VehicleList);

        /** connect比 coGroup/join 更为自由，没有key做预匹配，
          可以外部定义共同的key，再分别与两个流的元素单独匹配，即可等效于coGroup/join
          分别对来自两个流的元素做操作，并保留流的元素类型 */
         /**流connect算子使用场景例：流A中有一个规则(rule)集，这个规则集会随着流B中的元素变化。流A中的一个规则集先存储为一个状态并
         等待流B中新元素的到来，接收后，就将之前保存的规则集应用到新元素上来产生一个结果，或(同时)注册一个新的计时器在将来触发新行为。*/
        dataStream1.connect(dataStream2)
                /**ConnectedStreams也可以进行key逻辑分区，并且特别注意两个KeySelector<Integer, *>的第二参数要type一样，否则
                 * 报错：Key types if input KeyedStreams don't match*/
                .keyBy((KeySelector<Integer, Object>) String::valueOf, (KeySelector<Vehicle, Object>) Vehicle::getType)
                .process(new CoProcessFunction<Integer, Vehicle, Object>() {
                    @Override
                    public void processElement1(Integer value, Context ctx, Collector<Object> out) {
                        // set timers, When reacting to the firing of set timers the function can emit yet more elements.
                        // Setting timers is only supported on a keyed streams.
                        ctx.timerService().registerProcessingTimeTimer(11245L);
                        ctx.timerService().registerEventTimeTimer(145142L);
                        if (value % 2 == 0){
                            // 这里的timestamp都是null，请看官君思考下，参考T13_CoGroup
                            out.collect("e1: " + value + " timestamp: "+ ctx.timestamp());
                        }
                    }
                    @Override
                    public void processElement2(Vehicle value, Context ctx, Collector<Object> out) {
                        // query the time (both event and processing)
                        Long timestamp1 = ctx.timerService().currentProcessingTime();
                        Long timestamp2 = ctx.timestamp();
                        if ( Objects.equals("car",value.getType())){
                            out.collect("e2: "+ value+ " ProcessingTime: "+ timestamp1 + " timestamp: "+ timestamp2);
                        }
                    }
                })
                .writeAsText("D:/API/Connect1", FileSystem.WriteMode.OVERWRITE);

        // 以下代码展示process的另一函数参数:KeyedCoProcessFunction，区别CoProcessFunction就是有无需要先keyby
        dataStream1.connect(dataStream2)
                /**ConnectedStreams也可以进行key逻辑分区，并且特别注意两个KeySelector<Integer, *>的第二参数要type一样，
                 * 我这里都转为String*/
                .keyBy((KeySelector<Integer, String>) String::valueOf, (KeySelector<Vehicle, String>) Vehicle::getType)
                // KeyedCoProcessFunction processes elements of two keyed streams and produces a single output one
                .process(new KeyedCoProcessFunction<Object, Integer, Vehicle, Object>() {
                    @Override
                    public void processElement1(Integer value, Context ctx, Collector<Object> out) {
                    }
                    @Override
                    public void processElement2(Vehicle value, Context ctx, Collector<Object> out) {
                    }
                })
                .writeAsText("D:/API/Connect2", FileSystem.WriteMode.OVERWRITE);

        /** CoMapFunction 在两个connected streams上实现了同一个map()转换
         * 因使用同一个函数实例，故这两个流转换能共享状态*/
        dataStream1.connect(dataStream2)
                .map(new CoMapFunction<Integer, Vehicle, Object>() {
                    // 注意这里不能有返回null值，否则NPE
                    @Override
                    public Object map1(Integer value) {
                        return value * 2;
                    }
                    // 注意这里不能有返回null值，否则NPE
                    @Override
                    public Object map2(Vehicle value) {
                        if (Objects.equals("car",value.getType())){
                            return"car -->  suv ：" + value;
                        }
                        return value;
                    }
                })
                .writeAsText("D:/API/Connect3", FileSystem.WriteMode.OVERWRITE);

        // CoFlatMapFunction 和 CoMapFunction，类比于FlatMap和Map，map函数返回Object
        // flatMap返回是void类型，返回值都在Collector中,可容纳多个值，所以能进行flat扁平化操作
        dataStream1.connect(dataStream2)
                .flatMap(new CoFlatMapFunction<Integer, Vehicle, Object>() {
                    @Override
                    public void flatMap1(Integer value, Collector<Object> out) {
                        out.collect(value * 2);
                    }
                    @Override
                    public void flatMap2(Vehicle value, Collector<Object> out) {
                        for (String str : value.toString().split(",")) {
                            out.collect(str);
                        }
                    }
                })
                .writeAsText("D:/API/Connect4", FileSystem.WriteMode.OVERWRITE);;

        environment.execute();
    }

结果如下：

14 分割和选取

这个算子相对简单，略！

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(1);
        List<Integer> list = Arrays.asList(1,2,3,4,5,6,7,8,9,10);
        DataStream<Integer> dataStream = environment.fromCollection(list);
        // SplitStream<Integer> 被 @Deprecated 标注
        SplitStream<Integer> splitStream = dataStream.split(new OutputSelector<Integer>() {
            @Override
            public Iterable<String> select(Integer value) {
                List<String> list1 = new ArrayList<>(16);
                if (value % 2 == 0){
                    list1.add("even");
                }else {
                    list1.add("odd");
                }
                return list1;
            }
        });
        // 原流虽然被分割，但本身打印出来还是原流
        splitStream.writeAsText("D:/API/Split", FileSystem.WriteMode.OVERWRITE);

        DataStream<Integer> even = splitStream.select("even");
        even.writeAsText("D:/API/Split/even", FileSystem.WriteMode.OVERWRITE);

        DataStream<Integer> odd = splitStream.select("odd");
        odd.writeAsText("D:/API/Split/odd", FileSystem.WriteMode.OVERWRITE);

        DataStream<Integer> all = splitStream.select("even","odd");
        all.writeAsText("D:/API/Split/all", FileSystem.WriteMode.OVERWRITE);

        environment.execute();
    }

结果贴图，略！

15 迭代

迭代流的通常使用场景：对输出的结果做流分离，对部分筛选出来的数据送入迭代流中反复迭代计算，直到满足条件；

本例中定义一个1-5的流，每个元素的迭代处理就是加上100，如果迭代后的值还是小于300，则放回流，直到满足大于300才输出；IterativeStream即表示DataStream的迭代开始点。代码中迭代停止条件为closeWith(DataStream< T >) 满足feedback流过滤条件的放回。如果iterationBody.filter如果无法stop，则会无限迭代下去！

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 设置环境全局并行数，将作用于所有operator
        environment.setParallelism(1);
        List<Integer> list = Arrays.asList(1,2,3,4,5);
        DataStream<Integer> dataStream = environment.fromCollection(list);
        // 迭代流的通常使用场景：对输出的结果流做流分离，对部分筛选出来的数据送入迭代流中反复迭代计算，直到满足条件；
        // 这里定义一个1-5的流，每个元素的迭代处理就是加上100，如果迭代后的值还是小于300，则放回流，直到满足大于300才输出；
        // The iterative data stream represents the start of an iteration in a DataStream
        IterativeStream<Integer> iterativeStream = dataStream.iterate(2000L);
        // 迭代算法定义
        DataStream<Integer> iterationBody = iterativeStream.map(value -> value + 100);
        iterationBody.writeAsText("D:/API/Iterate/iterationBody", FileSystem.WriteMode.OVERWRITE);
        DataStream<Integer> feedback = iterationBody.filter(new FilterFunction<Integer>() {
            @Override
            public boolean filter(Integer value) {
                return value  < 300;
                // 改为如下则无限迭代下去，但只迭代偶数元素
                //return value % 2 == 0;
            }
        });
        // 语法：closeWith(DataStream<T>) 满足feedback流过滤条件的放回
        iterativeStream.closeWith(feedback);
        iterativeStream.writeAsText("D:/API/Iterate/iterativeStream", FileSystem.WriteMode.OVERWRITE);

        DataStream<Integer> output = iterationBody.filter(value -> value >= 300);
        output.writeAsText("D:/API/Iterate/output", FileSystem.WriteMode.OVERWRITE);

        environment.execute();
    }

结果如下：

16 Tuple类型流转换操作

这个operator只有一点：仅适用于Tuple类型流！

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

        environment.setParallelism(1);
        // 创建只有一个元素的Tuple流
        DataStream<Tuple4<String,Integer,String,Float>> fromStream = environment.fromElements(new Tuple4<>("car",123456,"yellow",1.5f));
        // 流投影，取原始流的元素的部分属性，只适用于Tuple类型的流，
        // 语法 project(int... fieldIndexes)
        DataStream<Tuple2<Float,String>> toStream = fromStream.project(3,0);
        toStream.writeAsText("D:/API/Project", FileSystem.WriteMode.OVERWRITE);
        environment.execute();
    }

结果略!

17 物理分区转换操作

对流转换后进行低级物理分区，在此之前，比如按key分区都是指逻辑分区，物理分区，将数据传入不同的物理分区。

其中的轮询分发，适用场景：一个管道扇出到多个下游算子，此分区法不会触发整体的rebalance(),只会对局部数据分区，算法和上下游算子并行度有关， 比如上游并行度为2，下游为4，那么上游中一个就固定分发给下游中的两个，即1对2， 如果上游并行度为6，下游为2，那么上游中三个就固定分发给下游中的1个，即3对1。如果非倍数关系，各对应数就会不同。

public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        environment.setParallelism(1);
        // 创建只有一个元素的Tuple流
        DataStream<Tuple4<String,Integer,String,Float>> tupleStream = environment
                .fromElements(new Tuple4<>("car",123456,"yellow",1.5f));
        // 语法 partitionCustom(Partitioner<K> partitioner, String field)
        // Partitioner：根据总的分区数numPartitions计算一个key被分到的分区的下标
        DataStream<Tuple4<String,Integer,String,Float>> partitionStream1 = tupleStream
                // 这里使用取余算法，计算一个key的目标分区下标
                .partitionCustom((Partitioner<String>) (key, numPartitions) -> Integer.parseInt(key) % numPartitions,1);
        partitionStream1.writeAsText("D:/API/Physicalpartitioning", FileSystem.WriteMode.OVERWRITE);

        System.out.println("vehicle stream data >>>");
        Set<Vehicle> vehicleHashSet = new HashSet<>(10);
        Stream<Vehicle> stream = new Producer().getVehicles().limit(10);
        stream.forEach(vehicleHashSet::add);
        vehicleHashSet.stream().forEach(System.out::println);

        DataStream<Vehicle> vehicleDataStream = environment.fromCollection(vehicleHashSet);
        // 随机分区法，数据均匀地分配到各分区
        vehicleDataStream.shuffle();
        // 轮询算法分区
        vehicleDataStream.rebalance();

        /** 轮询分发，适用场景：一个管道扇出到多个下游算子，此分区法不会触发整体的rebalance(),
         只会对局部数据分区，算法和上下游算子并行度有关，*/
        // 比如上游并行度为2，下游为4，那么上游中一个就固定分发给下游中的两个，即1对2，
        // 如果上游并行度为6，下游为2，那么上游中三个就固定分发给下游中的1个，即3对1，
        // 如果非倍数关系，各对应数就会不同
        vehicleDataStream.rescale();
        // 广播到每个分区，即数据复制多份
        vehicleDataStream.broadcast();

        environment.execute();
    }

贴图略！

18 还有其他一些操作，相对好理解：

总结：

Flink内容非常多，我这里不能面面俱到，其有流计算做核心功能，也有如批处理的DataSet，还有与Table SQL相关的Blink，功能非常强大，我这里仅对Stream API核心做了演示，以期抛砖引玉。

问题：

1.并行度设置后没起效果，请删除前次的运行结果，并注意对比文件的生成时间。

2.每次运行结果都不一样，这是因为我代码里的车流实现是全随机产生的，所以每次结果不同完全正常！

此篇完！

个人原创文章，禁止任何形式转载，否则追究法律责任！

我的微信公众号，欢迎留言交流！



我的往期文章：

1. 流式计算（三）-Flink Stream 篇一

2. 流式计算（二）-Kafka Stream

3. 流式计算（一）-Java8Stream

4. Dubbo学习系列之十六（ELK海量日志分析）

5. Linux下Redis集群
