LCD驱动

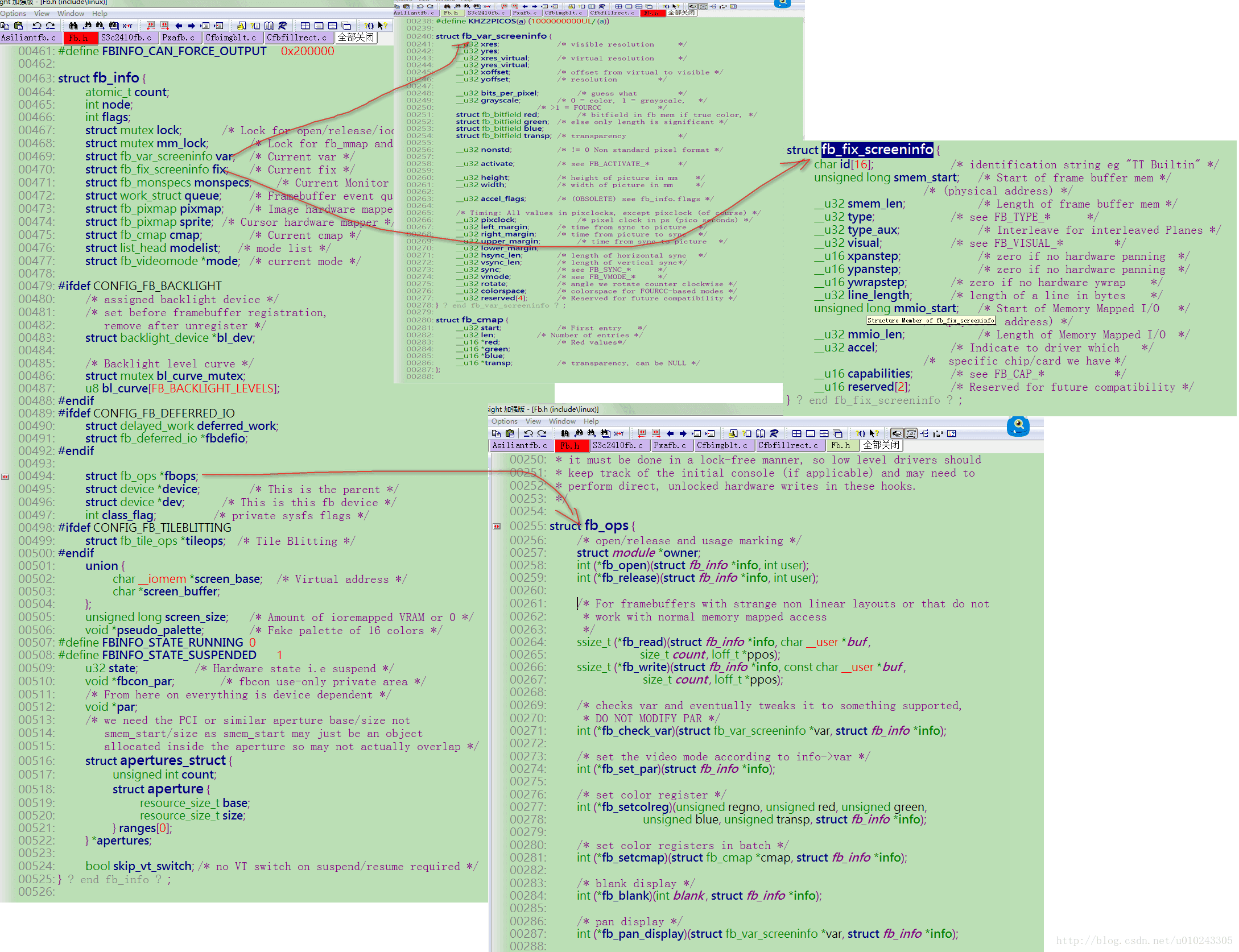

数据结构

重要函数：

mmap:

1.运用层：

【1】void *mmap(void *addr, size_t length, int prot, int flags,
                  int fd, off_t offset);

功能：在进程的虚拟地址空间建立一个内存映射。
参数： addr ：指定映射的起始地址，如果写NULL，系统自动分配
      length：映射的长度
        prot：指定映射区域的访问权限，不能和open的打开模式冲突
                PROT_EXEC ：可执行
                PROT_READ ：可读
                PROT_WRITE :可写
                PROT_NONE  ：不可访问
       flags：指明了映射方式
                    MAP_SHARED  ：共享方式，多个进程映射同一区域，应用层映射空间的修改会互相影响， msync或munmap函数调用时回写到内核空间内存。
                    MAP_PRIVATE ：私有方式，多个进程映射同一区域，内核中先拷贝同一区域再映射，应用层的修改不会互相影响，不能回到回写到内核中拷贝前的内存。
         fd ：文件描述符（普通文件或设备文件）
     offset ：偏移量，必须页对齐。映射的开始地址= 文件首地址+偏移量
返回值：void * : 成功返回映射的虚拟地址，失败返回（void *）-1 宏名为：MAP_FAILED，置错误码


 【2】int munmap(void *addr, size_t length);
 功能：取消映射
 参数：addr ：已经映射的虚拟地址
     length ：要取消映射的长度
返回值： int :成功返回0，失败返回-1，并置错错误码

1. 驱动层：

核心层提供的接口：

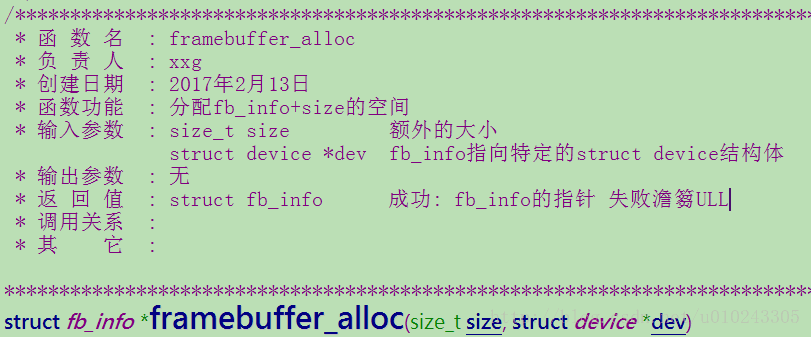

fb_info的申请：

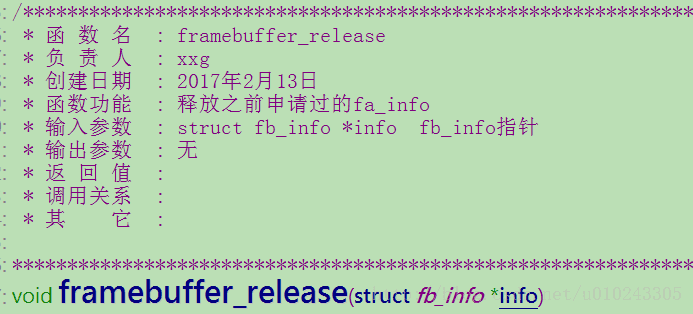

fb_info的释放：

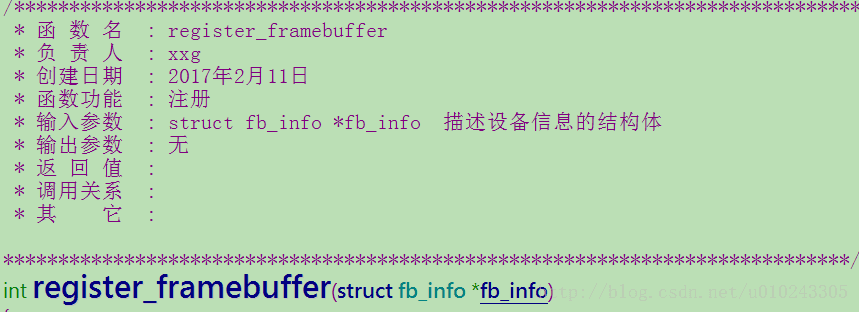

注册帧缓冲设备：

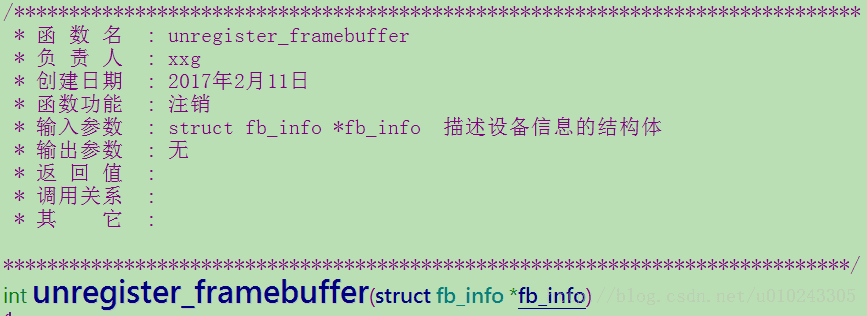

注销帧缓冲设备：

源码跟踪心得：

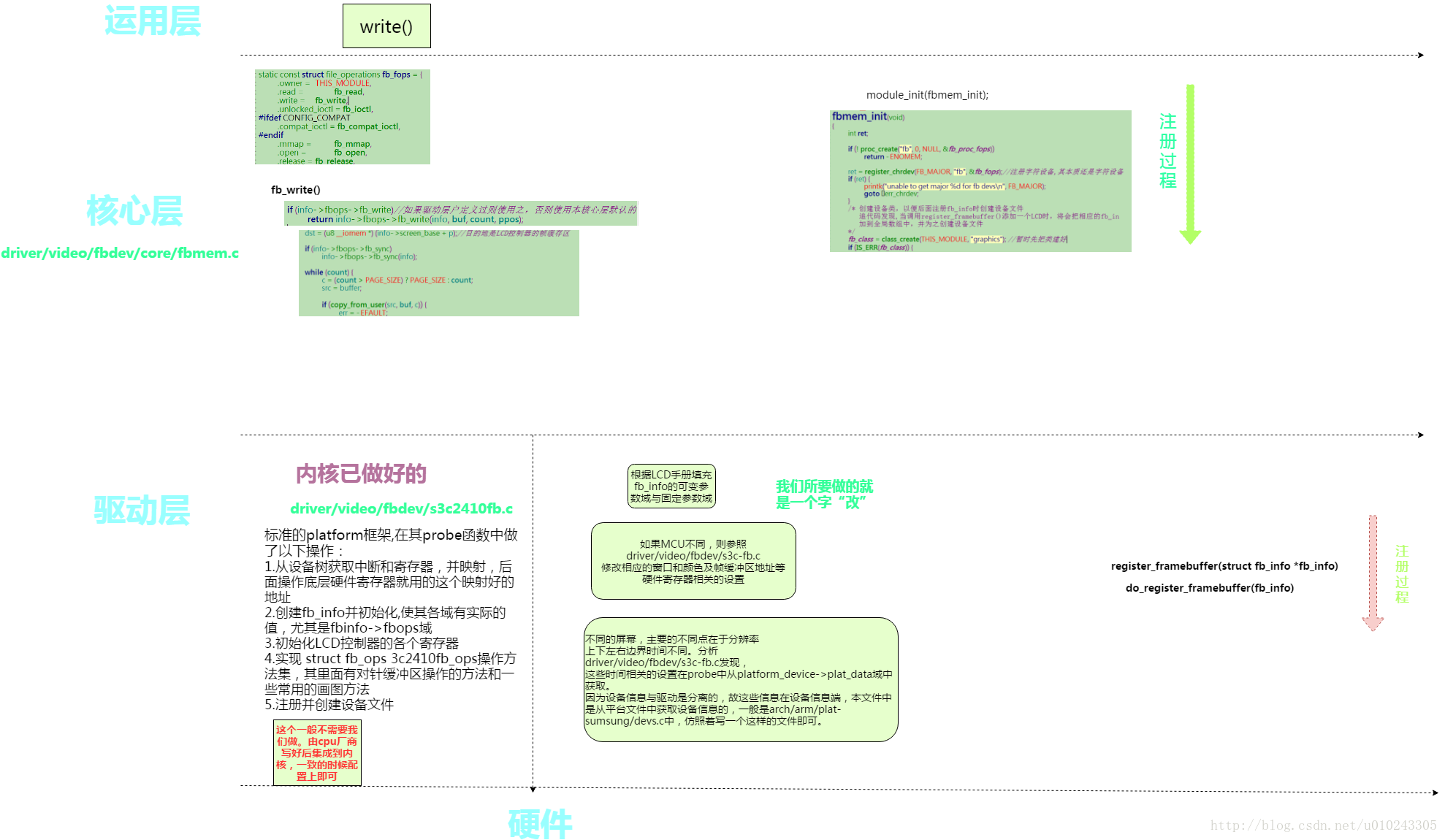

注册及调用流程见思维导图。
