Activiti简单学习心得一

前言:

在做项目的时候，公司的项目要用到Activiti,所以，我就开始了各种资料的搜寻，包括视频，代码，源码等等等等，都尝试了一遍，但是还是感觉学不好。有一本书还挺不错的，推荐给大家，这一系列的书其实都挺不错的《Activiti in action》,可以有中文版的电子档，建议可以去买一本这样的书。毕竟嘛，支持原创。

如果是刚开始学习Activiti的话，其实最重要就是BPMN2.0规范了，Activiti只是一种实现了大部分BPMN2.0规范的工作流框架而已。但是我不建议大家一开始就去看BPMN2.0规范，因为看不懂，我也看不懂。那么学习Activiti怎么样才是有效的呢？

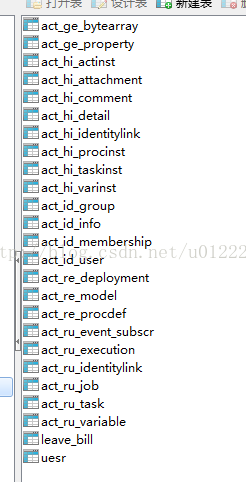

其实Acitivit中涉及到很多的数据库表，总共有23张，但是有部分的数据表是没有用到的，当然这个得看具体功能了。如下图是23张Activiti表，记住，这23张表不是让你手动去创建的，在Activiti当中已经有关于这方面的操作了。所以你别担心。接下来我就来说说，怎么去创建Activiti的23张表吧。如下图是23张表：

1、既然是学习Activiti的框架，那么首先肯定是离不开项目了，首先创建一个项目，所有项目都采用Maven管理，这样就省去依赖关系的jar包。

创建Maven项目自行网上搜索，这里不再赘述。那么导入jar包，也自然而然是在maven项目当中的pom.xml文件啦。

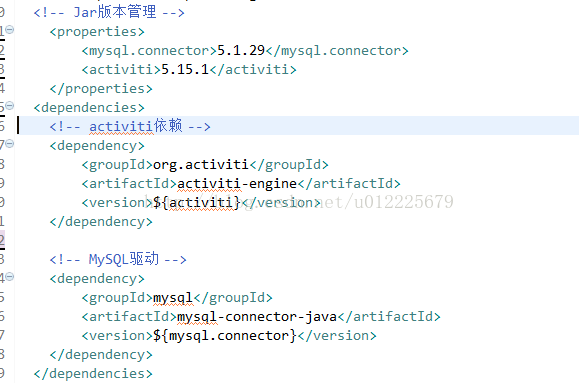

如下图是maven项目当中的pom文件图片：

这里关于dependency我就不多说了。其他的需要的jar包请自行添加。

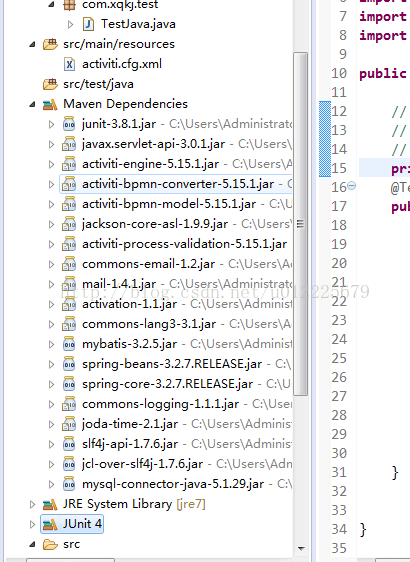

2、添加完jar包的依赖之后，在联网的情况下，会自动下载相关的jar包，不需要你管，下载完成以后，可以在如下的Maven Dependencies中查看到对应的jar包。

3、我们添加一个Junit测试，所以添加一下JUnit4的jar包。如上图所示：

4、在src/main/java目录下创建一个com.xqkj.java包，在这个包下编写一个java类，名称为TestJava.如下图所示：(resources下的activiti.cfg.xml文件没有没关系，可以删除)

5、在该类当中填入编写如下的代码：（关于具体配置细节，先有个大概的认识）

package com.xqkj.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;

import org.junit.Test;

public class TestJava {

	/**使用代码创建工作流需要的23张表*/
    @Test
    public void createTable(){
        //流程引擎ProcessEngine对象，所有操作都离不开引擎对象
        ProcessEngineConfiguration processEngineConfiguration =
                ProcessEngineConfiguration.createStandaloneInMemProcessEngineConfiguration();
        //连接数据库的配置
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration.setJdbcUrl("jdbc:mysql://localhost:3306/yarcl?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("root");

        //三个配置
        //1.先删除表，再创建表：processEngineConfiguration.DB_SCHEMA_UPDATE_CREATE_DROP="create-drop"
        //2.不能自动创建表，需要表存在：processEngineConfiguration.DB_SCHEMA_UPDATE_FALSE="false"
        //3.如果表存在，就自动创建表：processEngineConfiguration.DB_SCHEMA_UPDATE_TRUE="true"
        processEngineConfiguration.setDatabaseSchema(processEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        //获取工作流的核心对象，ProcessEngine对象
        ProcessEngine processEngine=processEngineConfiguration.buildProcessEngine();
        System.out.println("processEngine:"+processEngine+"Create Success!!");
    }


}

6、这个时候，双击createTable这个类，进行单元测试，如果控制台出现如下的内容，说明23张表创建成功！
