  • 最小二乘法拟合圆







     好了。下面给出个代码,这个代码的具体公式和我这里给出的有一点小差异,但是原理是相同的。

     1 /**
     2  * 最小二乘法拟合圆
     3  * 拟合出的圆以圆心坐标和半径的形式表示
     4  * 此代码改编自 newsmth.net 的 jingxing 在 Graphics 版贴出的代码。
     5  * 版权归 jingxing, 我只是搬运工外加一些简单的修改工作。
     6  */
     7 typedef complex<int> POINT;
     8 bool circleLeastFit(const std::vector<POINT> &points, double &center_x, double &center_y, double &radius)
     9 {
    10      center_x = 0.0f;
    11      center_y = 0.0f;
    12      radius = 0.0f;
    13      if (points.size() < 3)
    14      {
    15          return false;
    16      }
    17
    18      double sum_x = 0.0f, sum_y = 0.0f;
    19      double sum_x2 = 0.0f, sum_y2 = 0.0f;
    20      double sum_x3 = 0.0f, sum_y3 = 0.0f;
    21      double sum_xy = 0.0f, sum_x1y2 = 0.0f, sum_x2y1 = 0.0f;
    22
    23      int N = points.size();
    24      for (int i = 0; i < N; i++)
    25      {
    26          double x = points[i].real();
    27          double y = points[i].imag();
    28          double x2 = x * x;
    29          double y2 = y * y;
    30          sum_x += x;
    31          sum_y += y;
    32          sum_x2 += x2;
    33          sum_y2 += y2;
    34          sum_x3 += x2 * x;
    35          sum_y3 += y2 * y;
    36          sum_xy += x * y;
    37          sum_x1y2 += x * y2;
    38          sum_x2y1 += x2 * y;
    39      }
    40
    41      double C, D, E, G, H;
    42      double a, b, c;
    43
    44      C = N * sum_x2 - sum_x * sum_x;
    45      D = N * sum_xy - sum_x * sum_y;
    46      E = N * sum_x3 + N * sum_x1y2 - (sum_x2 + sum_y2) * sum_x;
    47      G = N * sum_y2 - sum_y * sum_y;
    48      H = N * sum_x2y1 + N * sum_y3 - (sum_x2 + sum_y2) * sum_y;
    49      a = (H * D - E * G) / (C * G - D * D);
    50      b = (H * C - E * D) / (D * D - G * C);
    51      c = -(a * sum_x + b * sum_y + sum_x2 + sum_y2) / N;
    52
    53      center_x = a / (-2);
    54      center_y = b / (-2);
    55      radius = sqrt(a * a + b * b - 4 * c) / 2;
    56      return true;
    57 }

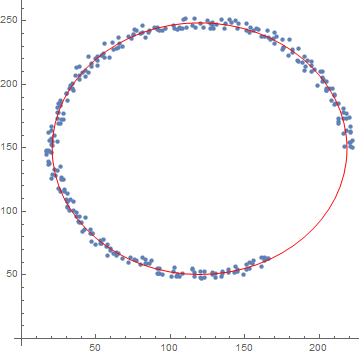

    下图是个实际测试的结果。对这种均匀分布的噪声数据计算的结果还是很准确的。

    这里写图片描述

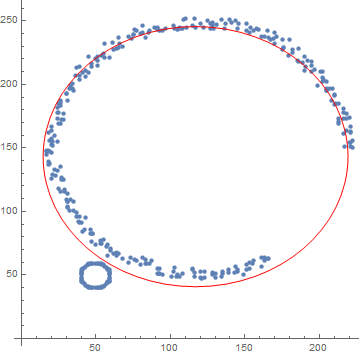

    但是当数据中有部分偏向某一个方向的干扰数据时。结果就不那么乐观了。下图就很说明问题。

    这里写图片描述

    数据点中有 20% 是干扰数据。拟合出的圆就明显被拽偏了。
