  • VTK 体绘制裁剪_Cripping技术

    1.基于Clipping的体绘制裁剪技术

    Clipping技术支持VTKImageData和VTKUntructuredGrid数据类型。该功能由vtkAbstractMapper3D类提供,对于那些使用基于OpenGL的硬件裁剪技术的Mapper类,如vtkPolyDataMapper、vtkVolumeTextureMapper2D、VTKProjectedTetrahedraMapper等,当设置的裁剪面个数超过OpenGL支持的个数(一般为6)时,VTK会反馈一个错误;而对于基于软件的裁剪技术的Mapper类,如vtkVolumeRayCastMapper则没有这些限制,可以支持任意多个裁剪面。使用Clipping技术,可以沿着任意方向将图像切开,便于观察体数据内部细节。
    下面是例程中的一个实验:
      1 #include <vtkAutoInit.h>
      2 VTK_MODULE_INIT(vtkRenderingOpenGL);
      3 VTK_MODULE_INIT(vtkRenderingVolumeOpenGL);
      4 VTK_MODULE_INIT(vtkRenderingFreeType);
      5 VTK_MODULE_INIT(vtkInteractionStyle);
      6
      7 #include <vtkSmartPointer.h>
      8 #include <vtkPlane.h>
      9 #include <vtkStructuredPoints.h>
     10 #include <vtkStructuredPointsReader.h>
     11 #include <vtkGPUVolumeRayCastMapper.h>
     12 #include <vtkVolumeProperty.h>
     13 #include <vtkPiecewiseFunction.h>
     14 #include <vtkColorTransferFunction.h>
     15 #include <vtkVolume.h>
     16 #include <vtkRenderer.h>
     17 #include <vtkRenderWindow.h>
     18 #include <vtkRenderWindowInteractor.h>
     19 #include <vtkCamera.h>
     20
     21 int main()
     22 {
     23     vtkSmartPointer<vtkStructuredPointsReader> reader =
     24         vtkSmartPointer<vtkStructuredPointsReader>::New();
     25     reader->SetFileName("mummy.128.vtk");
     26     reader->Update();
     27
     28     vtkSmartPointer<vtkGPUVolumeRayCastMapper> origMapper =
     29         vtkSmartPointer<vtkGPUVolumeRayCastMapper>::New();
     30     origMapper->SetInputData(reader->GetOutput());
     31
     32     vtkSmartPointer<vtkGPUVolumeRayCastMapper> volumeMapper =
     33         vtkSmartPointer<vtkGPUVolumeRayCastMapper>::New();
     34     volumeMapper->SetInputData(reader->GetOutput());
     35
     36     vtkSmartPointer<vtkPlane> plane =
     37         vtkSmartPointer<vtkPlane>::New();
     38     plane->SetOrigin(120, 120, 0);
     39     plane->SetNormal(1, 1, 0);
     40     volumeMapper->AddClippingPlane(plane);
     41
     42     /*****************************************************************/
     43     //设置体绘制相关属性
     44     vtkSmartPointer<vtkVolumeProperty> volumeProperty =
     45         vtkSmartPointer<vtkVolumeProperty>::New();
     46     volumeProperty->SetInterpolationTypeToLinear(); //设置线性插值方式
     47     volumeProperty->ShadeOn();//开启阴影属性
     48     volumeProperty->SetAmbient(0.4);//设置环境温度
     49     volumeProperty->SetDiffuse(0.6);//设置漫反射系数
     50     volumeProperty->SetSpecular(0.2);//设置镜面反射系数
     51     //添加灰度不透明度属性
     52     vtkSmartPointer<vtkPiecewiseFunction> compositeOpacity =
     53         vtkSmartPointer<vtkPiecewiseFunction>::New();
     54     compositeOpacity->AddPoint(70, 0.0);
     55     compositeOpacity->AddPoint(90, 0.4);
     56     compositeOpacity->AddPoint(180, 0.6);
     57     volumeProperty->SetScalarOpacity(compositeOpacity);
     58     //添加梯度不同明度属性
     59     vtkSmartPointer<vtkPiecewiseFunction> gradientOpacity =
     60         vtkSmartPointer<vtkPiecewiseFunction>::New();
     61     gradientOpacity->AddPoint(10, 0.0);
     62     gradientOpacity->AddPoint(90, 0.5);
     63     gradientOpacity->AddPoint(100, 1.0);
     64     volumeProperty->SetGradientOpacity(gradientOpacity);
     65     //添加颜色传输
     66     vtkSmartPointer<vtkColorTransferFunction> color =
     67         vtkSmartPointer<vtkColorTransferFunction>::New();
     68     color->AddRGBPoint(0, 0, 0, 0);
     69     color->AddRGBPoint(64, 1.0, 0.52, 0.3);
     70     color->AddRGBPoint(190.0, 1.00, 1.00, 1.00);
     71     color->AddRGBPoint(220.0, 0.20, 0.20, 0.20);
     72     volumeProperty->SetColor(color);
     73     /***********************************************************/
     74     //渲染管道
     75     vtkSmartPointer<vtkVolume> origVolume =
     76         vtkSmartPointer<vtkVolume>::New();
     77     origVolume->SetMapper(origMapper);
     78     origVolume->SetProperty(volumeProperty);
     79
     80     vtkSmartPointer<vtkVolume> clippingVolume =
     81         vtkSmartPointer<vtkVolume>::New();
     82     clippingVolume->SetMapper(volumeMapper);
     83     clippingVolume->SetProperty(volumeProperty);
     84
     85     /
     86     double origView[4] = { 0, 0, 0.5, 1 };
     87     double croppingView[4] = { 0.5, 0, 1, 1 };
     88     vtkSmartPointer<vtkRenderer> origRender =
     89         vtkSmartPointer<vtkRenderer>::New();
     90     origRender->AddVolume(origVolume);
     91     origRender->SetBackground(1, 1, 0);
     92     origRender->SetViewport(origView);
     93
     94     vtkSmartPointer<vtkRenderer> clippingRender =
     95         vtkSmartPointer<vtkRenderer>::New();
     96     clippingRender->AddVolume(clippingVolume);
     97     clippingRender->SetBackground(0, 1, 0);
     98     clippingRender->SetViewport(croppingView);
     99     ///
    100     vtkSmartPointer<vtkRenderWindow> rw =
    101         vtkSmartPointer<vtkRenderWindow>::New();
    102     rw->AddRenderer(origRender);
    103     rw->AddRenderer(clippingRender);
    104     rw->SetWindowName("Cropping Volume");
    105     rw->SetSize(640, 320);
    106
    107     vtkSmartPointer<vtkRenderWindowInteractor> rwi =
    108         vtkSmartPointer<vtkRenderWindowInteractor>::New();
    109     rwi->SetRenderWindow(rw);
    110
    111     origRender->GetActiveCamera()->SetPosition(0, -1, 0);
    112     origRender->GetActiveCamera()->SetFocalPoint(0, 0, 0);
    113     origRender->GetActiveCamera()->SetViewUp(0, 0, 1);
    114     origRender->GetActiveCamera()->Azimuth(30);
    115     origRender->GetActiveCamera()->Elevation(30);
    116     origRender->ResetCamera();
    117     clippingRender->SetActiveCamera(origRender->GetActiveCamera());
    118
    119     rw->Render();
    120     rwi->Start();
    121     return 0;
    122 }
    从上面代码中可以看出,只需定义一个VTKPlane类型的裁剪平面对象,然后通过vtkAbstractMapper3D::AddClippingplane()函数将该平面添加到Mapper对象中即可。

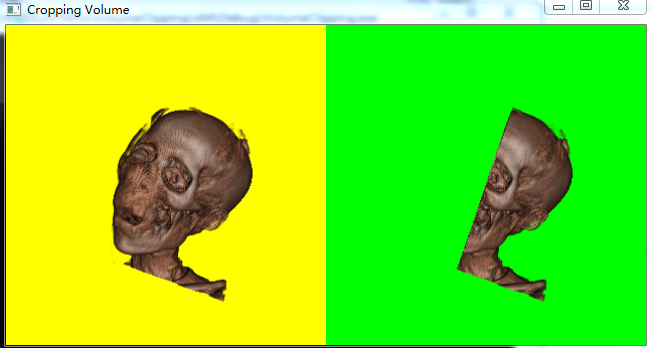

    输出结果为:

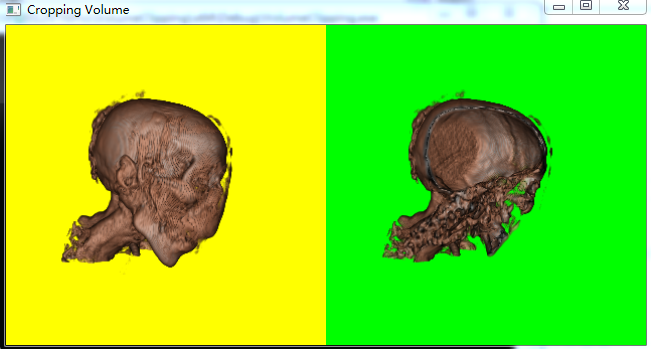

    转换一个角度观察:
