看这篇博客之前，需要有 工厂方法模式 、简单工厂模式(可点击) 知识的铺垫 ，如果你还没有，可以先看下那两篇博客；
目录

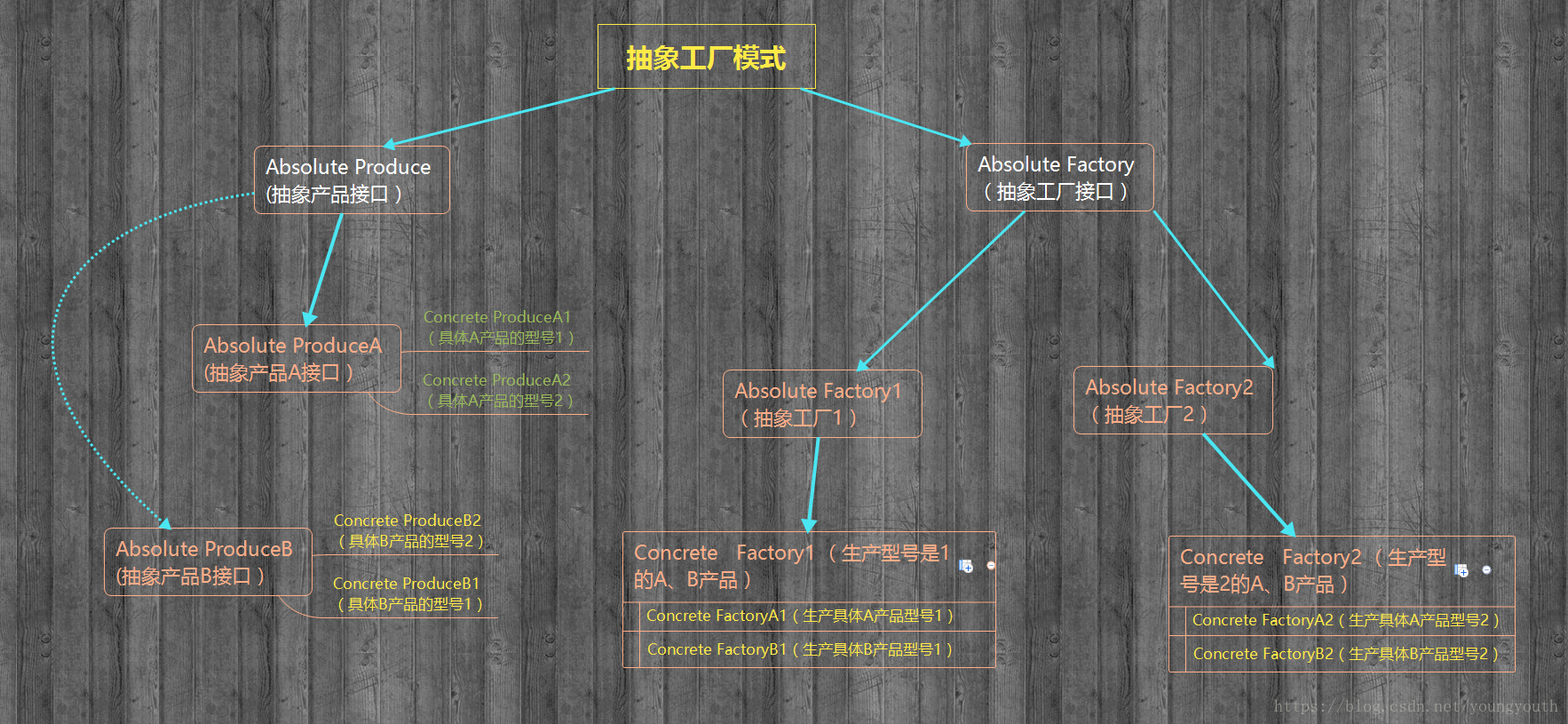

图解抽象工厂模式
这张图必须看懂了，才能看明白什么是 抽象工厂模式 ；下面我会讲这张图；
产品族、产品结构
在讲解上面的图之前，需要先知道 产品族、产品结构 的概念；
产品族
产品族，主要关注‘
族’这个字眼，就好理解什么是产品族；举个例子：一个工厂负责生产轿车的车门，他们家主要生产 宝马x6、x7 以及 奥迪A6、A7的车门；在这里，宝马的6代、7代就是一个 产品族，可以理解为一系列相关但是型号不一样的产品；
产品结构
上面的例子中，宝马、奥迪的6代、7代，分别有不同的工厂生产；
工厂1专门生产6代的车门（包括宝马、奥迪） ，工厂2专门7代的车门；这里的
工厂1、工厂2就是不同的 产品结构 ；可以简单的理解为规格不同的产品，这些产品之间没有任何联系,但是在一个工厂里面生产出来的；
讲解图例
图中的 抽象产品A、抽象产品B 就是对应着例子中的 宝马、奥迪 ；具体产品A1、具体产品A2代表 宝马车 的6代、7代 ；具体产品B1、具体产品B2代表 奥迪车 的6代、7代 ；
Factory1 对应着 只生产 6代 的工厂； Factory2 对应着 只生产 7代 的工厂；
抽象工厂模式，是一个产品结构 共用 一个工厂；
我想我可以忍住悲伤 假装生命中没有你
优点
继承了工厂方法模式的所有优点，并且克服了工厂方法模式的缺点
- 扩展
产品结构的时候，多个产品类，只需要写一个工厂类
当扩展新的产品结构的时候，比如后期我们需要生产8代，虽然我们8代有奥迪、宝马之分，但是只需要写一个8代的工厂类就好了，而不需要像工厂方法模式里面的那样，一个产品对应着一个工厂类；
缺点
抽象如抽象工厂模式，还是有缺点的， 世间安得双全法 不负如来不负卿
扩展
产品族很费劲因为在抽象工厂的时候，我们在工厂里面抽象出的方法，是根据产品族的个数来的，有一个产品就有一个方法对应着，假如我们后期，增加产品族，那么就需要改动工厂接口，这样下面的所有的实现这个接口的类，都需要改动，这将boom；
看清楚了，是扩展
产品族费劲，而扩展产品结构很容易 ；
抽象工厂模式 VS 工厂方法模式
抽象工厂模式 更加抽象，跟具有一般性了；在代码上的体现，就是在产品接口下面，继续抽象出不同的产品族；
抽象工厂模式 里面的工厂生产的是一个 产品结构 的产品，而不是 单一 的产品 ；
代码
产品组接口：
/**
* 抽象类，抽象出产品族 宝马、奥迪
*/
abstract class Baoma implements Produce{
}
abstract class Aodi implements Produce{
}产品实现类：
/**
* 具体的实现类
*/
class Baoma6 extends Baoma {
@Override
public void method() {
System.out.println("我是宝马X6");
}
}
class Baoma7 extends Baoma{
@Override
public void method() {
System.out.println("我是宝马X7");
}
}
class Aodi6 extends Aodi{
@Override
public void method() {
System.out.println("我是奥迪A6");
}
}
class Aodi7 extends Aodi{
@Override
public void method() {
System.out.println("我是奥迪A7");
}
}工厂接口：
interface Factory {
/**
* 生产宝马
*
* @return
*/
Produce getBaome();
/**
* 生产奥迪
*
* @return
*/
Produce getAodi();
}具体工厂：
/**
* 具体的产品结构
*/
class Factory1 implements Factor{
@Override
public Produce getBaome() {
return new Baoma6();
}
@Override
public Produce getAodi() {
return new Aodi6();
}
}
class Factory2 implements Factor{
@Override
public Produce getBaome() {
return new Baoma7();
}
@Override
public Produce getAodi() {
return new Aodi7();
}
}
客户端：
@Test
public void test() {
// 生产宝马X6、奥迪A6
Factor factor1 = new Factory1();
Produce produce1 = factor1.getBaome();
produce1.method();
Produce produce2 = factor1.getAodi();
produce2.method();
// 生产宝马X7、奥迪A7
Factor factor2 = new Factory2();
Produce produce3 = factor2.getBaome();
produce3.method();
Produce produce4 = factor2.getAodi();
produce4.method();
}
-----------------------------------------
// output:
// 我是宝马X6
// 我是奥迪A6
// 我是宝马X7
// 我是奥迪A7
扩展：现在需要生产8代车
扩展的产品类：
/**
* 扩展的产品类
*/
class Baoma8 extends Baoma{
@Override
public void method() {
System.out.println("我是宝马X8");
}
}
class Aodi8 extends Aodi{
@Override
public void method() {
System.out.println("我是奥迪A8");
}
}
扩展的工厂：
/**
* 工厂类，扩展的多个产品类，只需要一个扩展一个工厂
*/
class Factory3 implements Factor{
@Override
public Produce getBaome() {
return new Baoma8();
}
@Override
public Produce getAodi() {
return new Aodi8();
}
}测试：
// 生产宝马X8、奥迪A8
Factor factor3 = new Factory3();
Produce produce5 = factor3.getBaome();
produce5.method();
Produce produce6 = factor3.getAodi();
produce6.method();
------------------------
// output
// 我是宝马X8
// 我是奥迪A8从代码中，我们也可以发现扩展产品结构很容易 ；
