回顾下TCP/IP协议

首先要知道什么是TCP/IP协议，从字面意思来看TCP是“Transmission Control Protocol”的缩写，也就是传输控制协议。IP是“Internet Protocol”的缩写，即因特网控制协议。

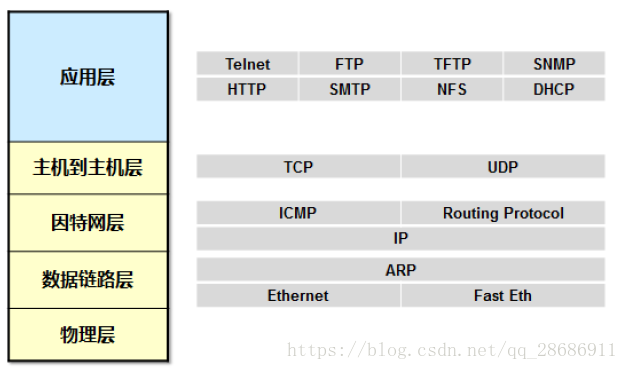

其次，TCP/IP并不只是包含TCP和IP，而是指我们实现网络通讯用到的协议簇。下图中从应用层到数据链路层即为TCP/IP协议模型，也就是说TCP/IP协议为4层模型而OSI（Open System Interconnect）为7层。

​

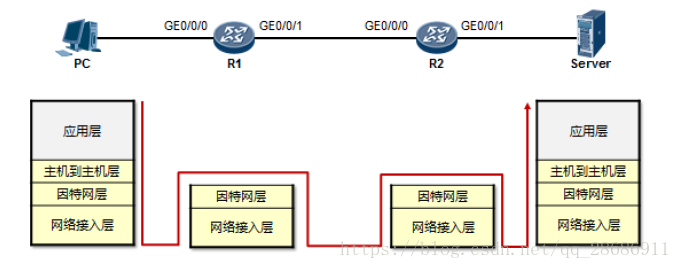

下面我们看下实际过程中的信息传输是怎么通过TCP/IP协议模型来理解的：

​

1. 个人PC在应用层请求发送数据DATA。​

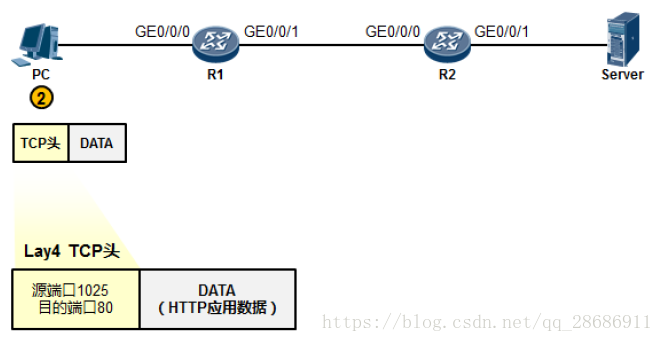

2. 在主机到主机层（传输层，TCP协议层），建立端到端的报文传输，因此需要提供上层数据传输下来时使用的源端口（随机产生的），以及目的端口（也就是个人PC和远程Server之间在应用层使用的协议对应的端口号，比如HTTP协议对应80）。​

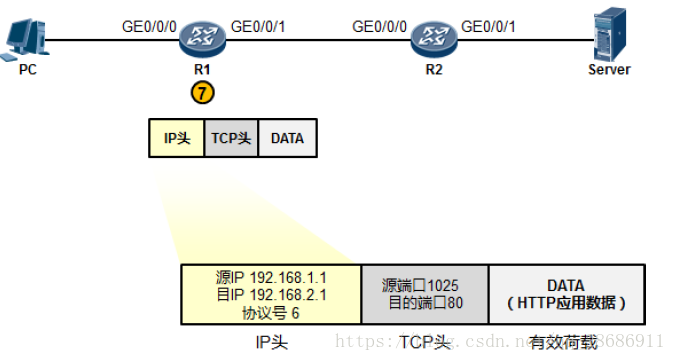

3.  在因特网层（IP协议层，网络层），又加了个包含PC（源IP）和Server（目IP）的ip地址的IP头。（协议号6对应上层为TCP协议）​

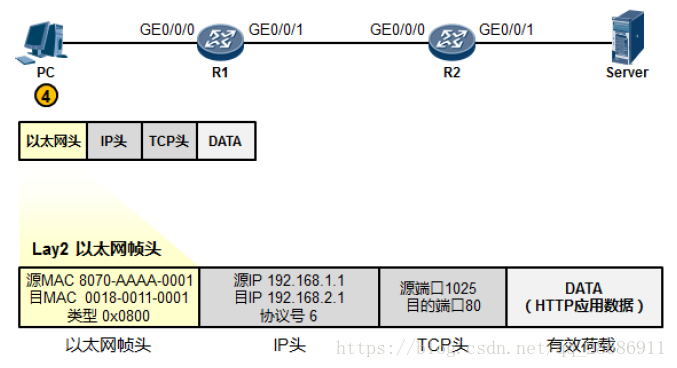

4. 在数据链路层，需要PC将数据传输给网关，此时需要 把PC和网关的MAC加到数据前面。（下图中的类型0x0800表示上一层为以太网层，且后面为IP包）​
5. 实际上在数据链路层的数据为帧的形式，而在物理链路上的数据是以比特流或者电气化的脉冲传输的，因此数据帧先要转化为bit流再进行传输。​

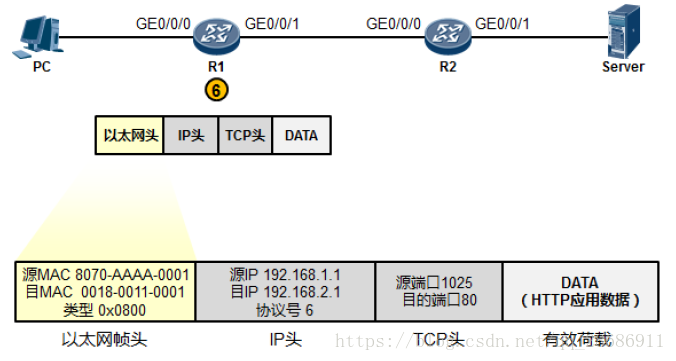

6. 网关在接收到bit流之后会把它转化为数据帧。通过以太网帧头发现目的MAC为自己的，知道是发给自己的，然后通过类型0x0800知道里面的是IP包。​

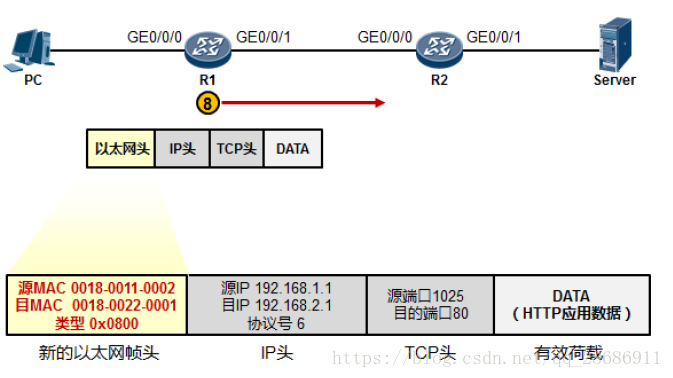

7. 网关首先会校验下源IP是否受损，没有的话进一步解封数据帧，发现目的IP不是自己的，通过路由表查找，如果有就将数据加上自己的WAN mac（GE0/0/1）和目的路由器的WAN mac（GE0/0/0）组成新的以太网帧头继续传输给目的路由器。​​

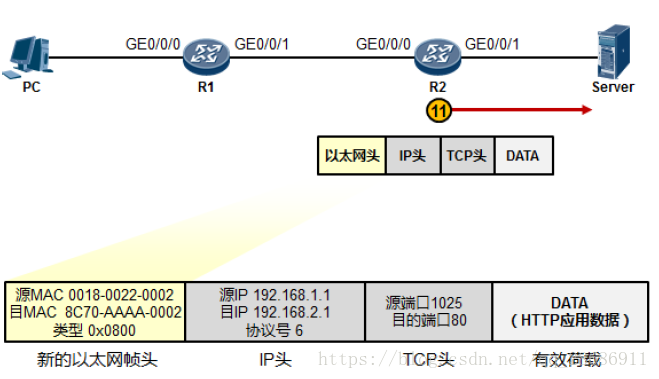

8. 网关R2收到数据后，解封以太网帧头，发现目地MAC为自己，进一步查看IP头，发现目的IP不是自己，查找路由表发现刚好是自己直连的Server，进而将自己的MAC和Server的MAC组成新的以太网帧头，发送给Server。​
9. 最后终于来到了Server。首先，Server会将bit流转为数据帧，然后解封数据帧，发现目的MAC是自己，进一步查看IP头校验目的IP发现也是自己，继续打开TCP头，得知目的端口为80代表是HTTP应用的数据，而自己的80端口也是打开的，所以最后交给自己的HTTP应用程序处理。

备注：

• 所有目的MAC全部都是通过ARP（Address Resolution Protocol，地址解析协议）广播获取，也就是说PC会把数据帧发送给所有与它相连的网关。
• 以上所有截图全部来自《数通网络知识手册v1.2.pdf》--朱仕耿。
