这里用了个“桌面坐标”,是希望区分一下ArcGis的“屏幕坐标”(与之对应的还有一个“地理坐标”)。
什么是“屏幕坐标”呢?使用ITool接口的OnMouseDown方法获取的“x,y”值即是,其原点值在“工作空间”窗体左上角。

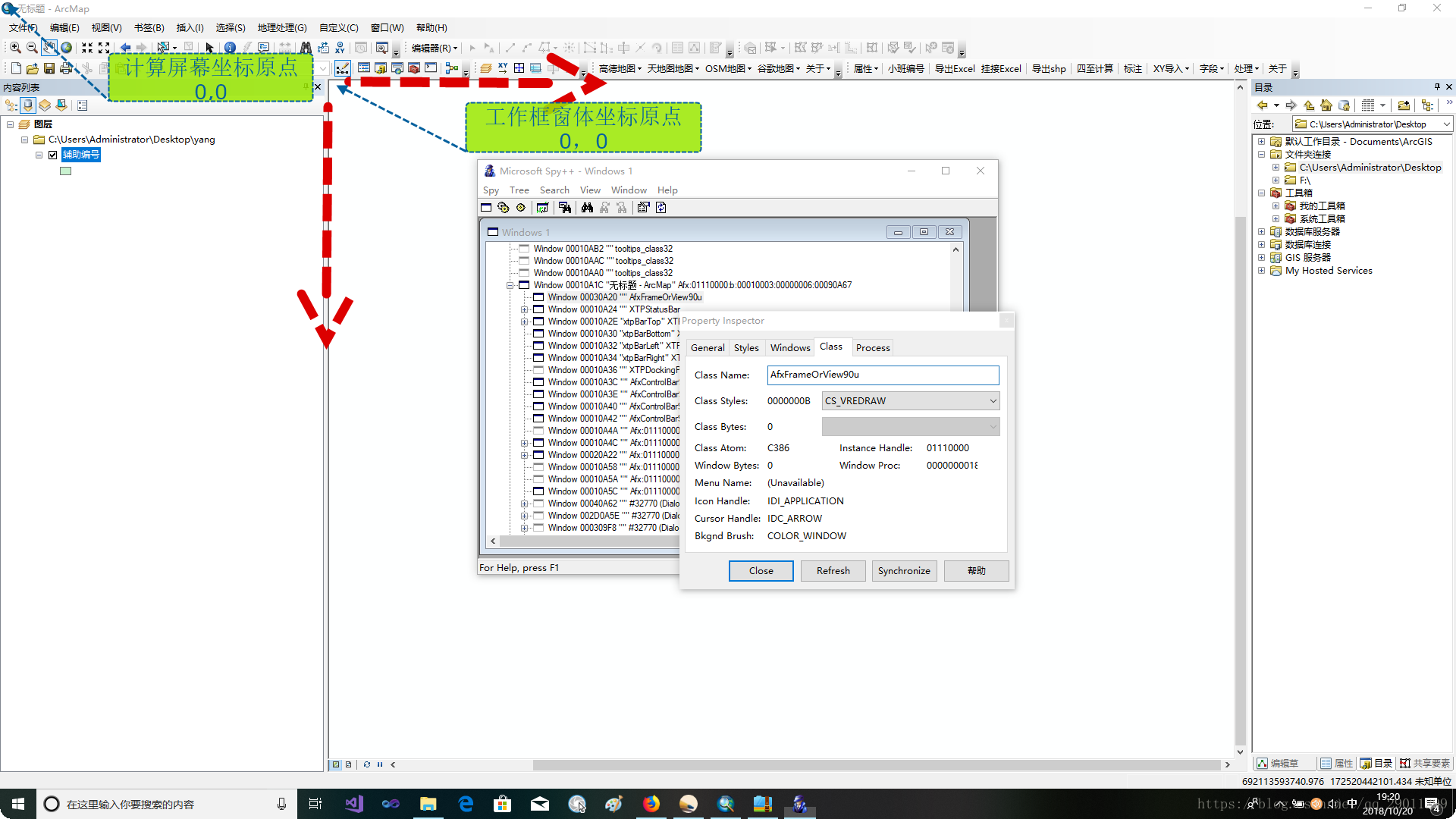

什么是我所称谓的“工作空间”呢?它是数据编辑区域,用Spy++查看一下其窗体的classname是“AfxFrameOrView90u”,这样看称作“工作框”或者“工作视图”什么的似乎更准确~
前面已经提到可以通过OnMouseDown方法获取鼠标在AfxFrameOrView90u窗口相对于其左上角的坐标值(鼠标点击位置的“屏幕坐标”),而通过IActiveView.ScreenDisplay.DisplayTransformation.FromMapPoint()可以将地理坐标转为屏幕坐标,那么获取AfxFrameOrView90u窗口左上角的系统桌面坐标加上“屏幕坐标值”就可以获取鼠标点击位置或者工作框中要素的桌面坐标。
知道桌面坐标就可以做一些窗体跟随,桌面绘图等的效果了。
使用GetClassName通过句柄获取当前ArcMap窗口的ClassName,然后查找子窗口获得AfxFrameOrView90u就可以下一步操作了,主要代码如下:
API部分:
