VLAN间通信配置
在网络配置1中通过VLAN在局域网中划分了广播域，此时得网络终端设备不能与VLAN之外得设备进行通信，若需要实现其通信则需要进行而外的网络配置。
常用使用到的实现VLAN间通信的方式有三种：
1）通过跨交换机实现；（外加设备路由器）
2）通过SVI方式实现；（外加设备三层交换机）
3）通过单臂路由实现；（外加设备路由器）
1）通过跨交换机实现；（外加设备路由器）
实验描述：
外加一台路由器，不同的VLAN分别连接在路由器不同的接口上，并封装好协议规则，即可实现VLAN间通信。

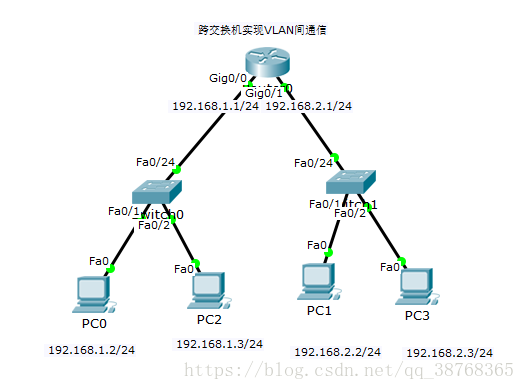

实验拓扑：
实验配置：
PC需要配置IP地址、子网掩码、默认网关（略）
交换机配置：将Switch0所在的区域配置成vlan10，将Switch1所在的区域配置成vlan20.（略）

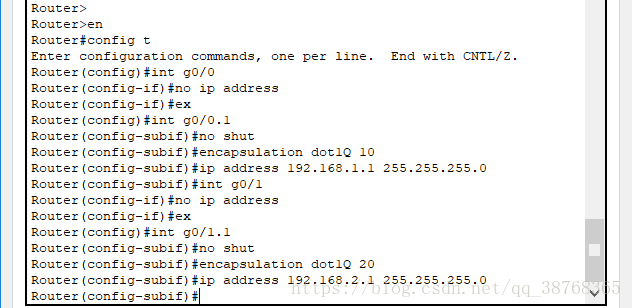

路由器的配置：

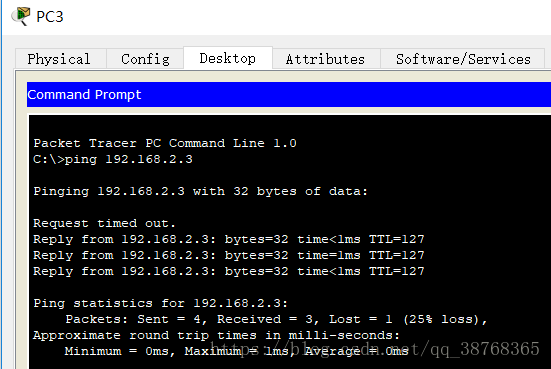

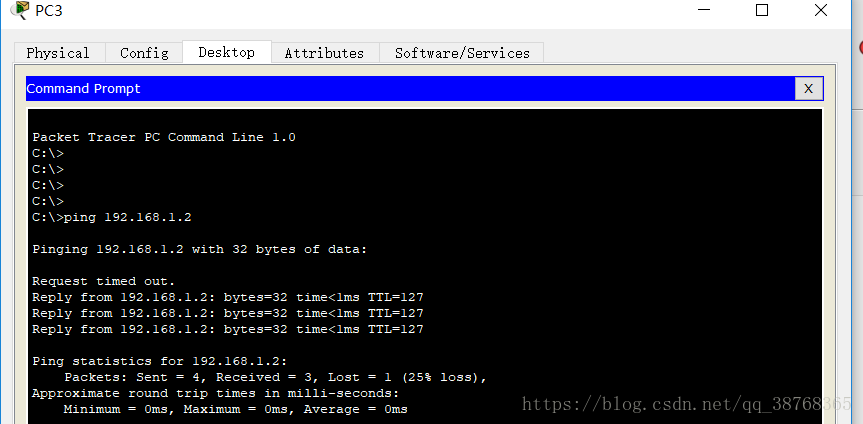

结果展示：
2）通过SVI方式实现；（外加设备三层交换机）
实验描述：
外加一台三层交换机，启用三层交换机的路由功能，并封装好协议，即可实现VLAN间通信。

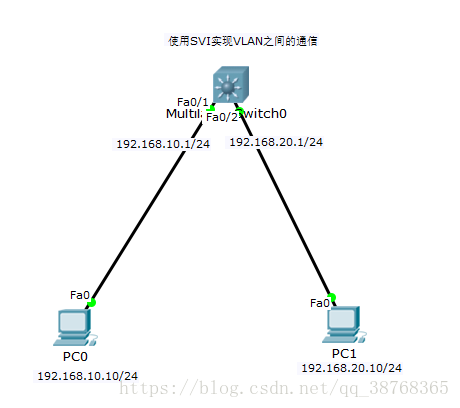

实验拓扑：
实验配置：
PC需要配置IP地址、子网掩码、默认网关

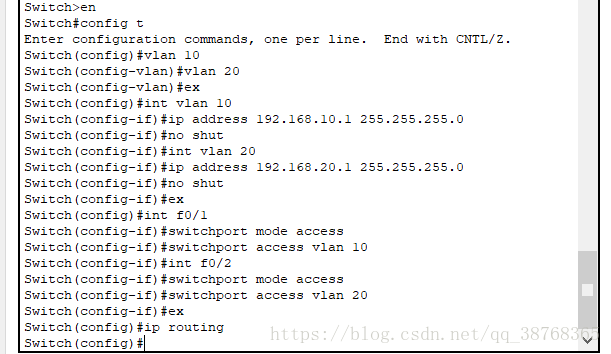

三层交换机的配置：

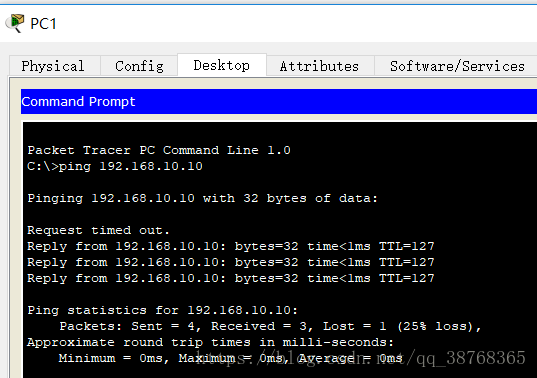

实验结果：
3）通过单臂路由实现；（外加设备路由器）
实验描述;
外加一台路由器，在路由器的一个端口实现VLAN间的通信功能，适用于有多个VLAN汇聚到一台设备上。

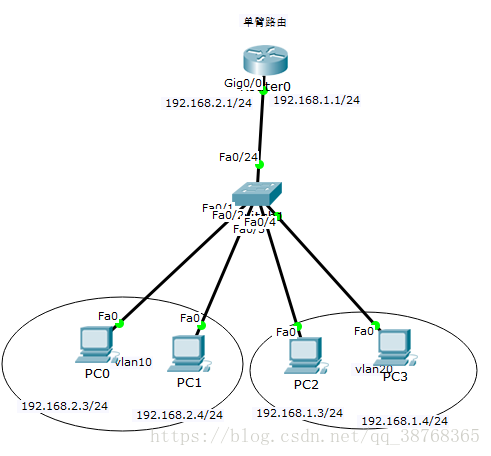

实验拓扑：
实验配置：
PC机需要配置IP地址、子网掩码、默认网关

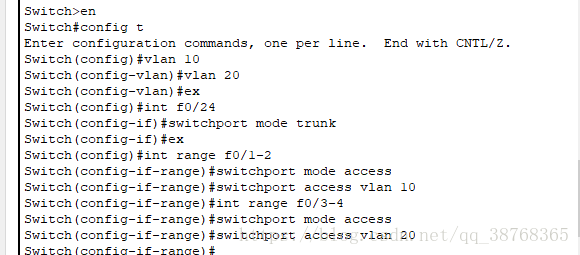

二层交换机配置：在交换机内部对端口进行VLAN的划分，左边的网络是VLAN１０，右边的网络是VLAN２０，ｆａ０／２４需要配置成TRUNK口

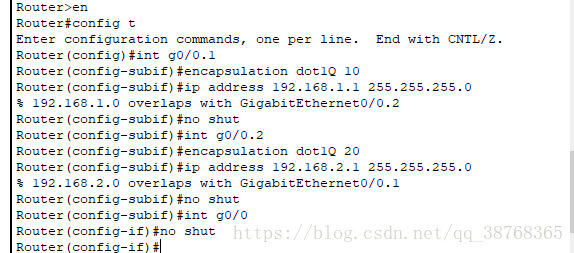

路由器的配置：
