vs 在高分屏下开发 winform 配置

一、窗体控件大小

第一种方法：使用网格避免整除误差

在选项中将Windows窗体设计器的LayoutMode（布局模式）改成SnapToGrid（对齐到网格），并将Default Grid Cell Size（默认网格大小）设为最小可缩放单元（或它的倍数），以避免移植时产生整除误差。同时由于这些单元是可见的，也使得将控件拖到合适的尺寸非常简单。

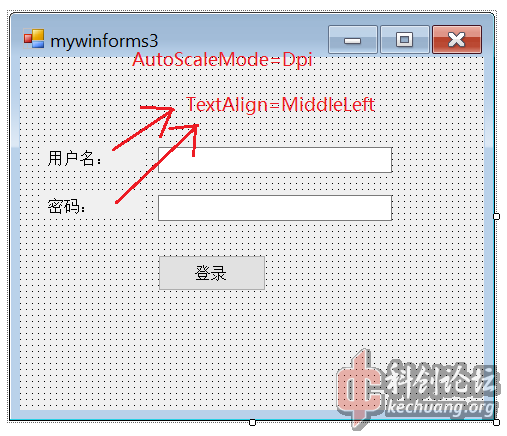

同时，应该将窗体的AutoScaleMode改为Dpi。默认的Font缩放使用系统默认字体的大小进行缩放，但是系统默认字体并不和DPI完全等比例，这样也会造成整除误差。

如果文字不能对齐的话，可以考虑调整TextAlign属性，比如单行Label推荐使用MiddleLeft、MiddleCenter或MiddleRight对齐方式，而不是默认的TopLeft对齐方式，以和其它控件的对齐方式统一。

最小可缩放单元如下表所示（最小可缩放单元=缩放/25%=DPI/24）：

缩放    DPI值   最小可缩放单元
100%    96      4
125%    120     5
150%    144     6
175%    168     7
200%    192     8
225%    216     9
250%    240     10

Windows窗体设计器选项（150%）：



效果：



第二种方法：使用布局容器进行布局

如果认真学习过WPF，就会知道WPF可通过Grid、StackPanel、WrapPanel等布局容器进行布局。实际上，Windows Forms也有两个这样的容器，叫做TableLayoutPanel和FlowLayoutPanel，其中前者和Grid一样是表格布局容器，而后者和WrapPanel一样是流式布局容器。

在新建了窗体之后，按照以下流程使用TableLayoutPanel（表格布局面板）布局控件：

1.拖拉父窗口到合适大小，属性设置如下：
Padding：设置合适的内边距【最小可缩放单元（如150%缩放下是6）或它的倍数】

2.拖一个TableLayoutPanel控件，属性设置如下：
Dock：设置为Fill（停靠方式=填充）

3.根据需要分割出Columns（列）和Rows（行）
要求：一个单元格最多只能放置一个控件（或容器），但是一个控件可跨多行或多列

4.拖其它控件（或容器）到对应单元格，设置
Dock：设置为Fill（停靠方式=填充）
Margin：设置合适的外边距【最小可缩放单元（如150%缩放下是6）或它的倍数】
ColumnSpan：需要跨的列数
RowSpan：需要跨的行数

注意：Windows Forms中某些控件的Height属性有时不起作用（比如单行TextBox等），设置Dock属性并不能保证单元格被完全填充，但是只要文字仍然能够对齐就可以了。

FlowLayoutPanel（流式布局面板）和TableLayoutPanel有所不同，子控件要设置Width、Height、Margin属性，不能设置Dock属性，并且Width、Height和Margin一样也必须是最小可缩放单元的倍数。也就是说，仍然需要使用“对齐到网格”功能来完成设计。

运行阶段

默认情况下，Windows Forms程序由于高DPI支持不完整，在Windows Vista以后的系统中是由系统的DWM来缩放的（称为DPI虚拟化），这样的话会导致界面模糊。可以修改Program.cs并调用SetProcessDPIAware函数关闭DPI虚拟化，由程序自己来管理界面：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Runtime.InteropServices; // 导入System.Runtime.InteropServices命名空间
using System.Threading.Tasks;
using System.Windows.Forms;

namespace WindowsFormsApplication1
{
    static class Program
    {
        // 外部函数声明
        [DllImport("kernel32.dll")]
        private static extern IntPtr GetModuleHandle(string name);
        // 这个函数只能接受ASCII，所以一定要设置CharSet = CharSet.Ansi，不然会失败
        [DllImport("kernel32.dll", CharSet = CharSet.Ansi)]
        private static extern IntPtr GetProcAddress(IntPtr hmod, string name);
        private delegate void FarProc();
        /// <summary>
        /// The main entry point for the application.
        /// </summary>
        [STAThread]
        static void Main()
        {
            // SetProcessDPIAware是Vista以上才有的函数，需兼容XP的话不能直接调用，需按如下所示间接调用
            IntPtr hUser32 = GetModuleHandle("user32.dll");
            IntPtr addrSetProcessDPIAware = GetProcAddress(hUser32, "SetProcessDPIAware");
            if (addrSetProcessDPIAware != IntPtr.Zero)
            {
                FarProc SetProcessDPIAware = (FarProc)Marshal.GetDelegateForFunctionPointer(addrSetProcessDPIAware, typeof(FarProc));
                SetProcessDPIAware();
            }
            // C#的原有代码
            Application.EnableVisualStyles();
            Application.SetCompatibleTextRenderingDefault(false);
            Application.Run(new Form1());
        }
    }
}

如果不需要兼容Windows XP的话，可以更简单地直接调用SetProcessDPIAware：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Runtime.InteropServices; // 导入System.Runtime.InteropServices命名空间
using System.Threading.Tasks;
using System.Windows.Forms;

namespace WindowsFormsApplication1
{
    static class Program
    {
        // 外部函数声明
        [DllImport("user32.dll")]
        private static extern void SetProcessDPIAware();
        /// <summary>
        /// The main entry point for the application.
        /// </summary>
        [STAThread]
        static void Main()
        {
            // SetProcessDPIAware是Vista以上才有的函数，这样直接调用会使得程序不兼容XP
            SetProcessDPIAware();
            // C#的原有代码
            Application.EnableVisualStyles();
            Application.SetCompatibleTextRenderingDefault(false);
            Application.Run(new Form1());
        }
    }
}

.NET Framework 4.5.1提供了优化的高DPI支持，但需要手动开启，在工程中添加app.config（发布时需要将.exe文件和.exe.config文件一起发布），内容如下：

<?xml version="1.0" encoding="utf-8"?>
<configuration>
    <appSettings>
        <add key="EnableWindowsFormsHighDpiAutoResizing" value="true" />
    </appSettings>
</configuration>

二 、FormSize和设计不符

Windows的高DPI支持是通过DWM（Desktop Window Manager）缩放实现的，但是有时候我们不希望这种效果（例如缩放会使一些内容变得模糊），因此需要禁用Windows高DPI对程序的缩放。有两种方式可以实现这种效果：一个是使用应用程序清单文件，一个是使用系统API实现。

1、使用清单文件

这里以Winform为例，右键项目->添加->新建项->应用程序清单文件，将含有dpiAware标签的属性取消注释，代码如下：

<application xmlns="urn:schemas-microsoft-com:asm.v3">
<windowsSettings>
<dpiAware xmlns="http://schemas.microsoft.com/SMI/2005/WindowsSettings">true</dpiAware>
</windowsSettings>
</application>
2、使用系统API

下面的代码对Win7及以上的系统禁用高DPI。

if (Environment.OSVersion.Version.Major >= 6)
{
SetProcessDPIAware();
}

[DllImport("user32.dll")]
