Android实战——RxJava2解锁图片三级缓存框架

---

本篇文章包括以下内容

• 前言
• 图片三级缓存的介绍
• 框架结构目录的介绍
• 构建项目整体框架
• 实现图片三级缓存
• 演示效果
• 源码下载
• 结语

RxJava2作为如今那么主流的技术，不学习学习都不行了，本篇文章需要你有RxJava2的基础，如果需要对RxJava2学习的同学，可以关注我的博客，查看Android实战——RxJava2+Retrofit+RxBinding解锁各种新姿势 。项目代码实现模仿Picasso，大伙们可以看下最后的代码效果，那么废话不多说，Hensen老师开车啦

图片的三级缓存很多同学可能已经掌握了，很多同学可能也听说过，那么这里就简单的来回顾一下你们学习的三级缓存机制是否正确吧

首先，这个图就是表示三级缓存机制的所有，其三级分别是（按先后顺序）

1. 内存缓存（一级）：如果内存存在我们的缓存信息，直接用它
2. 文件缓存（二级）：如果内存不存在我们的缓存信息，那么就查看是否有我们的缓存文件，如果有，直接使用它。同时，将其缓存到内存中
3. 网络缓存（三级）：如果文件不存在缓存文件，直接从网络上下载，直接使用它。同时，将其缓存到文件和内存中

那么我们在框架中我们需要做的事情有哪些呢？

1. 内存缓存：采用Google自带的LruCache进行缓存
2. 文件缓存：采用Github上没有被Google收录却被Google认证的DiskLruCache
3. 网络缓存：通过io流的Stream进行文件的读写

如果对于LruCache和DiskCache不懂的同学，可以查看郭霖大神的博客，里面有很详细的讲解，Lru指的是近期最少使用算法

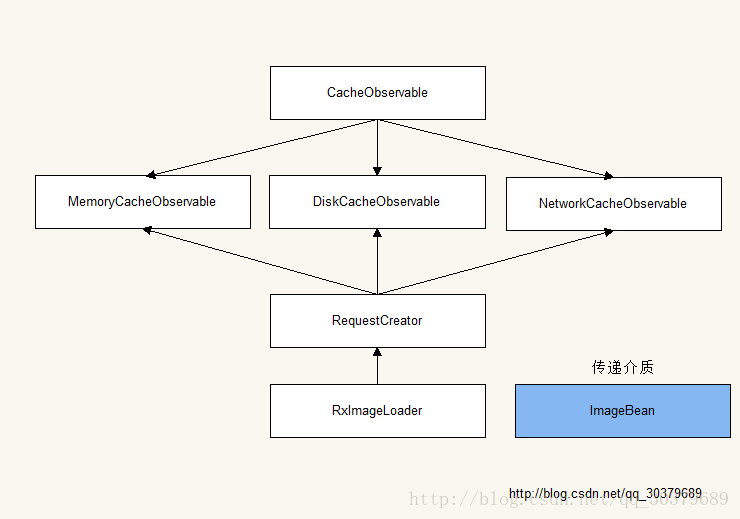

框架的结构看似复杂，其实内容不多，实现起来也不难

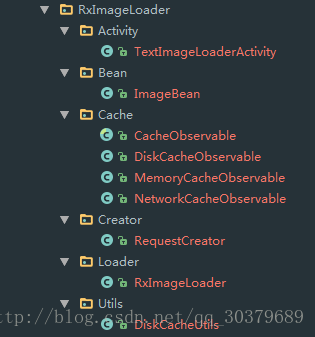

下面对框架结构目录进行介绍，图片上显示了目录结构之间的关系

1. TextImageLoaderActivity：是我们的测试界面
2. ImageBean：使用RxJava的onNext传递的Bean对象
3. CacheObservable：三级缓存的父类
4. DiskCacheObservable：文件缓存Observable
5. MemoryCacheObservable：内存缓存Observable
6. NetworkCacheObservable：网络缓存Observable
7. RequestCreator：对三级缓存进行统一管理
8. RxImageLoader：使用RequestCreator管理类进行缓存机制的调用
9. DiskCacheUtils：文件缓存的工具类

1、准备工作

导入我们需要的依赖库

2、Bean对象的创建

我们以key、value的形式来创建该Bean对象

3、缓存类的创建

这里我们的三级缓存只要继承至该类，实现存入缓存和取出缓存的操作就可以了

这里也是我们最后一步所要实现的逻辑功能，这里我们先把框框搭建好

4、管理缓存类创建

5、模拟Picasso源码，使用构造者模式创建我们的RxImageLoader

上面代码做了哪些事

1. 采用双判空的单例模式
2. 可采用链式编程方式
3. 使用RxJava的concat和first方法
4. concat方法表示将缓存机制Observable进行有序的连接，按顺序读取内存缓存，文件缓存，网络缓存
5. first方法表示判断，如果IamgeBean中的bitmap为空，那么跳过此次连接，例如，requestCreator.getImageFromMemory(mUrl)获取的bitmap为空，那么直接跳过这次concat连接，进行requestCreator.getImageFromDisk(mUrl)操作，直到bitmap不为空则程序继续往下执行，断开concat的连接

6、Activity加载图片

我们简单的使用一个按钮加载图片就好了

做好了框架的框框，下面就是对具体的DiskCacheObservable、MemoryCacheObservable、NetworkCacheObservable进行对应的方法实现就可以了

1、内存缓存

内存缓存最简单了，只要放入到LruCache即可

2、文件缓存

文件缓存涉及DiskLruCache的使用、文件下载和文件名用MD5加密

这里用到一个DiskLruCacheUtils

3、网络缓存

网络缓存只需要下载文件，不需要实现缓存数据的方法即可

4、管理缓存

获取三级缓存逻辑实现完之后，就应该对管理我们的缓存，进行对应的缓存操作

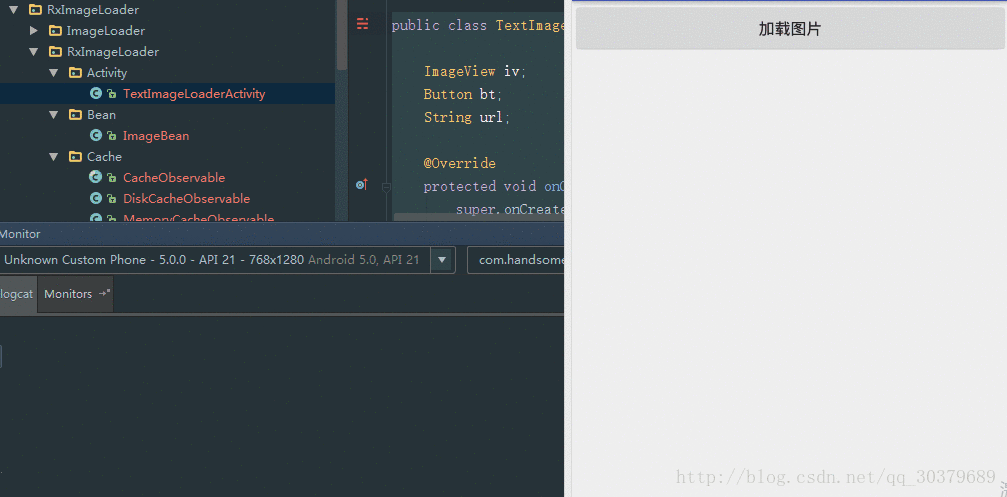

1、首次运行程序，没有任何缓存，当我们连续点击2次按钮时

可以看到其运行的顺序

1. 第一次点击按钮可以先从内存和文件获取图片，中老年服饰发现没有，再从网络获取图片
2. 第二次点击按钮从内存获取

2、第二次运行程序，有了文件缓存，当我们连续点击2次按钮时

可以看到其运行的顺序

1. 第一次点击按钮先从内存获取，发现没有，再从文件获取图片
2. 第二次点击按钮从内存获取

源码下载

各位同学可以下载源码进行阅读，最好自己手写一遍，你会更深刻体会到RxJava的好处和掌握图片的三级缓存机制，如果看不懂的同学不要气馁，多看几遍就会了。喜欢我的朋友可以关注我的博客，一定会有你想要学习的知识
