  • 干货 | 使用pyecharts绘制交互式动态地图


    干货 | 使用pyecharts绘制交互式动态地图

    说到pyecharts,相信很多人不会陌生,一个优秀的python可视化包。

    pyecharts是中国人开发的,相比较matplotlib、seaborn等老牌可视化库,pyecharts是十分符合国内用户习惯的,尤其在地理空间图表方面。

    本文是想试探一下pyecharts在绘制地理图表方面的功底如何,那就开始吧!

    安装pyecharts

    pyecharts支持pip、conda安装,快捷方便,推荐在jupyter notebook环境下愉快的玩耍。

    pip install pyecharts


    本文python版本为3.6,演示环境为jupyter notebook。

    pyecharts地理图表可视化

    1、导入相关模块

    pyecharts库中负责地理坐标系的模块是Geo,负责地图的模块是Map,负责百度地图的模块是BMap,负责图表配置的模块是options。在 pyecharts 中,图表的一切皆通过 options来修饰调整。

    另提一句,因为需要用到案例数据,这里还需要导入样本库-sample

    from example.commons import Faker
    from pyecharts import options as opts
    from pyecharts.charts import Geo
    from pyecharts.globals import ChartType, SymbolType

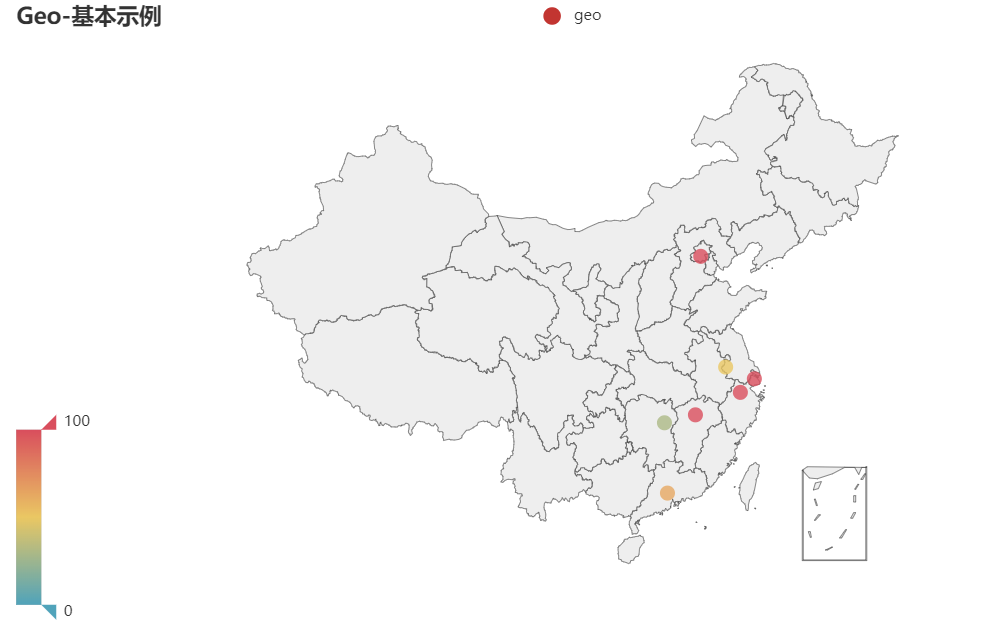

    2、图表输出和显示

    在pyecharts中,图表完成制作后通过render()函数输出为html文件,你可以在render()中传递输出地址参数,将html文件保存到自定义的位置。

    c = (
        Geo()
        .add_schema(maptype="china")
        .add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            visualmap_opts=opts.VisualMapOpts(),
            title_opts=opts.TitleOpts(title="Geo-基本示例"),
        )
    )

    c.render()# 输出html格式


    如果想在notebook中直接展示图表,需要调用render_notebook()函数。

    c.render_notebook()# 显示地图




    Goe模块常用函数介绍

    再来看前面的中国地图示例实现代码:

    c = (
        Geo()
        .add_schema(maptype="china")
        .add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            visualmap_opts=opts.VisualMapOpts(),
            title_opts=opts.TitleOpts(title="Geo-基本示例"),
        )
    )

    c.render_notebook()# 显示地图


    大家可能会觉得这这代码怎么看起来怪怪的,Geo()模块后面连着很多函数,这其实是python的链式调用,使代码更加简洁。
    pyecharts所有方法都支持链式调用,当然如果你喜欢单独调用也可以的,像这样:

    geo = Geo()
    geo.add_schema(maptype="china")
    geo.add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
    geo.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
    geo.set_global_opts(visualmap_opts=opts.VisualMapOpts(),title_opts=opts.TitleOpts(title="Geo-基本示例"))

    geo .render_notebook()# 显示地图


    这两种方法效果一样,本文使用pyecharts推荐的链式调用方法。
    可以清晰地看到,示例中Geo()模块调用了五个功能函数:

    • add_schema() :控制地图类型、视角中心点等
    • add():添加图表名称、传入数据集、选择geo图类型、调整图例等
    • set_series_opts() :系列配置项,可配置图元样式、文字样式、标签样式、点线样式等
    • set_global_opts() : 全局配置项,可配置标题、动画、坐标轴、图例等
    • render_notebook() : 在notebook中渲染显示图表

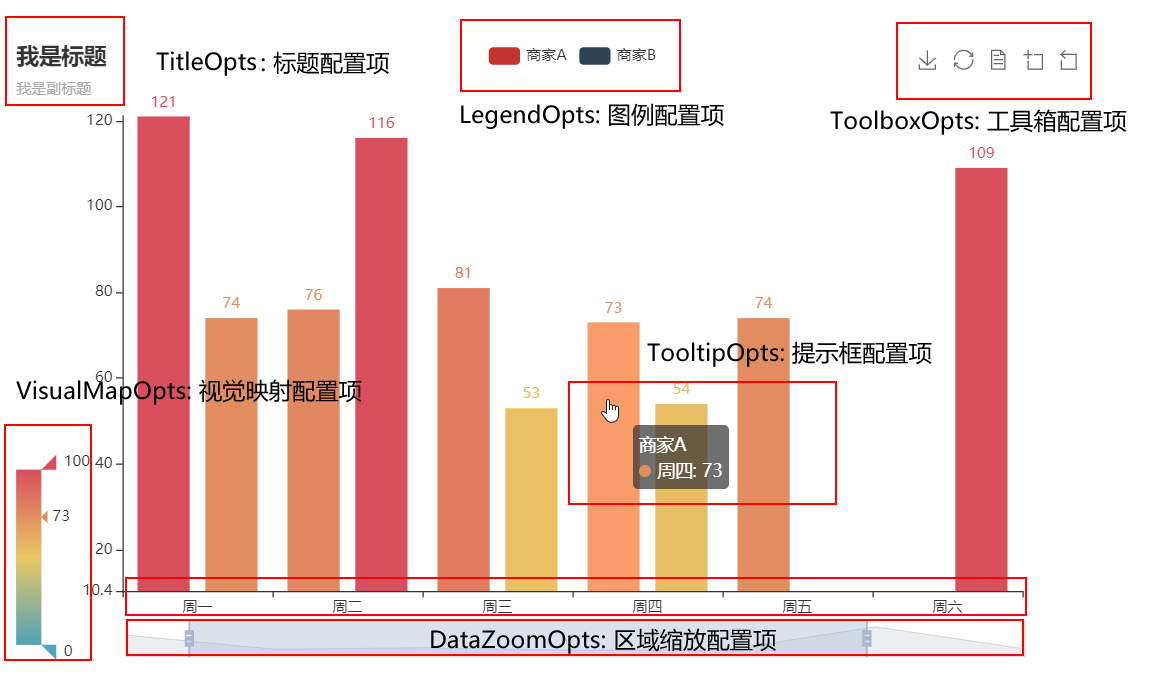

    set_global_opts()配置区域

    另外,Geo()模块还有几个功能函数:

    • add_coordinate() : 新增一个坐标点
    • add_coordinate_json() :以json形式新增多个坐标点
    • get_coordinate() :根据地点查询对应坐标
    利用Geo绘制地理坐标图表

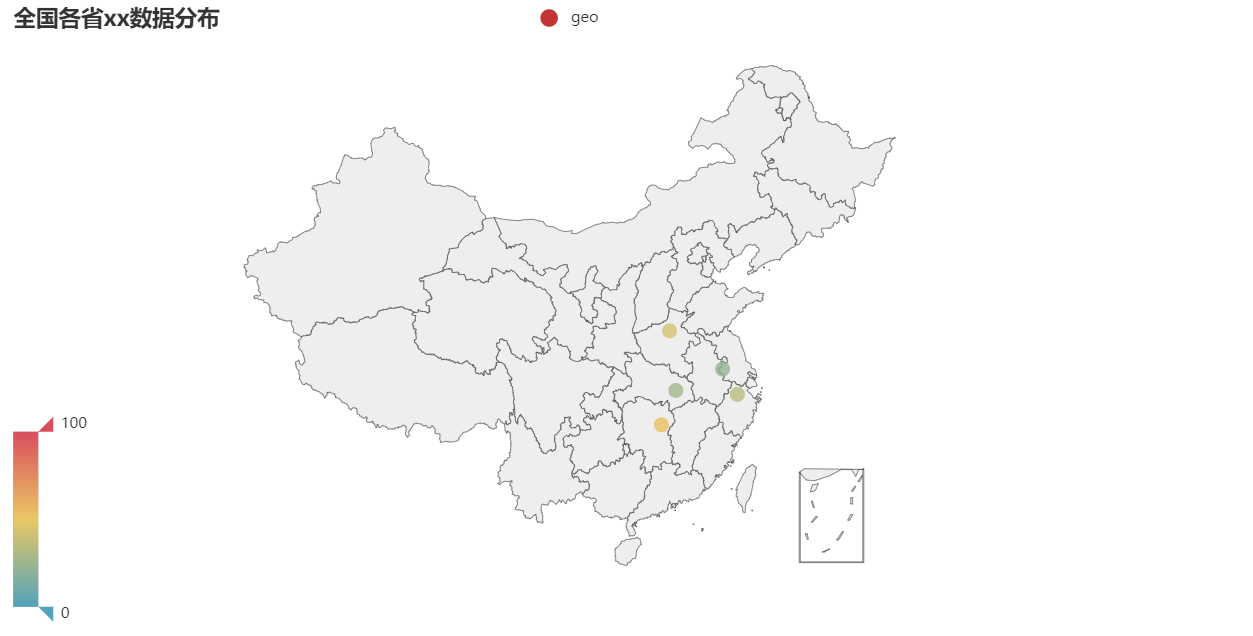

    1、基本图表
    采用全国地图,对各省的xx数据做分布展示,数据展示形式为圆点

    c = (
        Geo()
        .add_schema(maptype="china")
        .add("geo", [list(z) for z in zip(['江苏','浙江','湖北','湖南','河南'], [22,34,27,53,42])])
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            visualmap_opts=opts.VisualMapOpts(),
            title_opts=opts.TitleOpts(title="全国各省xx数据分布"),
        )
    )

    c.render_notebook()


    你可以更换数据展现形式,比如用热力图表示,只需在add()函数中添加参数:type_=ChartType.HEATMAP

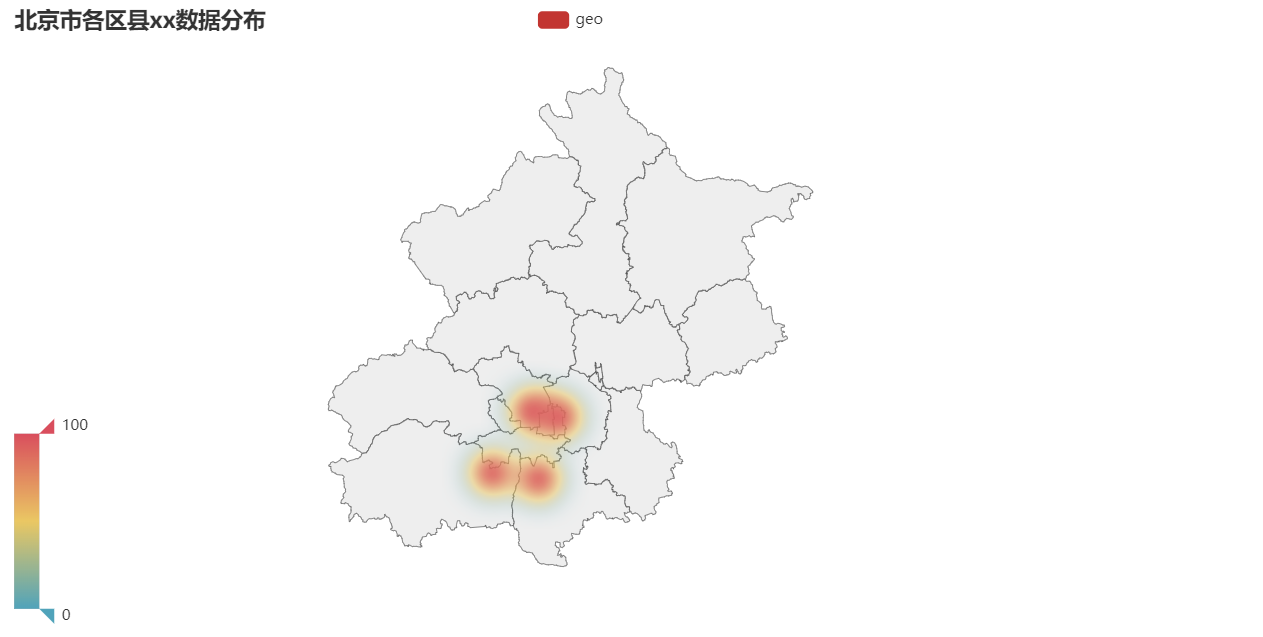

    以北京作为底图,展示北京市各区县xx数据的分布。将函数add_schema(maptype="china")maptype="china"修改为maptype="北京"

    c = (
            Geo()
            .add_schema(maptype="北京")
            .add(
                "geo",
                [list(z) for z in zip(['大兴区','房山区','海淀区','朝阳区','东城区'], [150,100,300,200,500])],
                type_=ChartType.EFFECT_SCATTER,
            )
            .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
            .set_global_opts(
                visualmap_opts=opts.VisualMapOpts(),
                title_opts=opts.TitleOpts(title="Geo-HeatMap"),
            )
        )

    c.render_notebook()

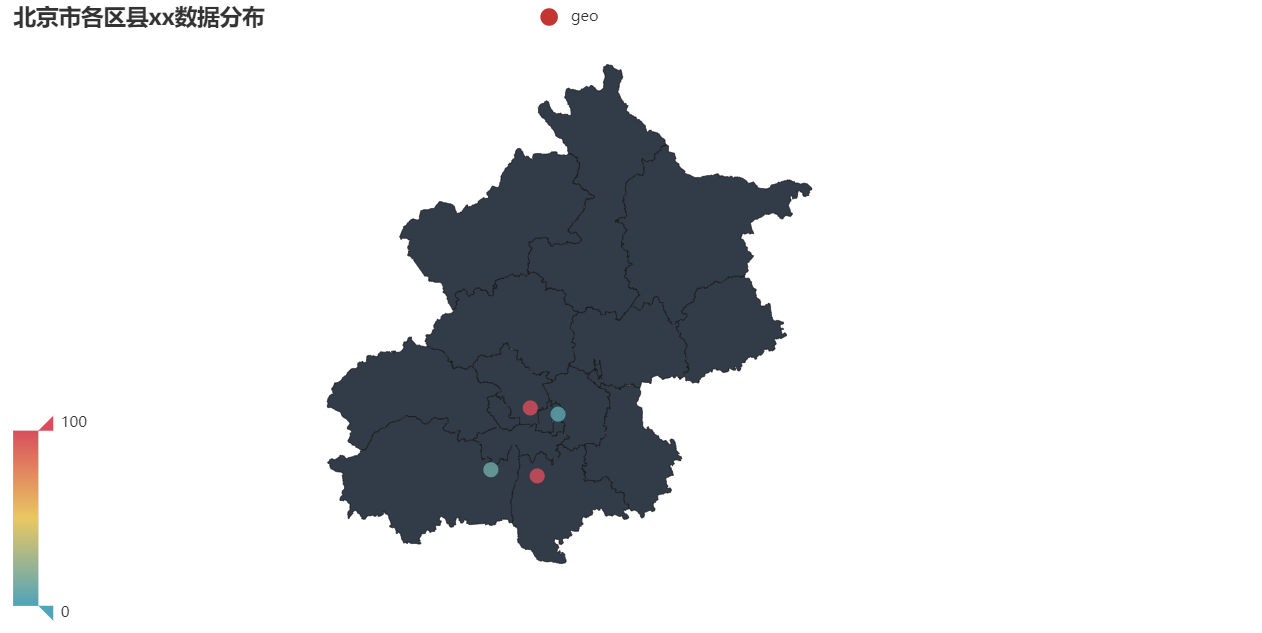

    你可以修改地图的背景色,在函数add_schema()中添加参数itemstyle_opts=opts.ItemStyleOpts(color="#323c48", border_color="#111"),颜色和边缘颜色可设任意色值。

    c = (
            Geo()
            .add_schema(maptype="北京",
                       itemstyle_opts=opts.ItemStyleOpts(color="#323c48", border_color="#111"))
            .add(
                "geo",
                [list(z) for z in zip(['大兴区','房山区','海淀区','朝阳区','东城区'], [1500,10,300,20,5])],
            )
            .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
            .set_global_opts(
                visualmap_opts=opts.VisualMapOpts(),
                title_opts=opts.TitleOpts(title="北京市各区县xx数据分布"),
            )
        )

    c.render_notebook()


    2、动态展示
    pyecharts可以生成地理空间流动图,用来表示航班数量、人口流动等等。
    下面以全国主要城市航班流动图为例(虚拟数据):

    c = (
            Geo()
            .add_schema(maptype="china")
            .add(
                "",
                [("深圳", 120), ("哈尔滨", 66), ("杭州", 77), ("重庆", 88), ("上海", 100), ("乌鲁木齐", 30),("北京", 30),("武汉",70)],
                type_=ChartType.EFFECT_SCATTER,
                color="green",
            )
            .add(
                "geo",
                [("北京", "上海"), ("武汉", "深圳"),("重庆", "杭州"),("哈尔滨", "重庆"),("乌鲁木齐", "哈尔滨"),("深圳", "乌鲁木齐"),("武汉", "北京")],
                type_=ChartType.LINES,
                effect_opts=opts.EffectOpts(
                    symbol=SymbolType.ARROW, symbol_size=6, color="blue"
                ),
                linestyle_opts=opts.LineStyleOpts(curve=0.2),
            )
            .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
            .set_global_opts(title_opts=opts.TitleOpts(title="全国主要城市航班路线和数量"))
        )

    c.render_notebook()


    动态图表

    利用Map模块绘制地图

    Map模块的使用方法和Geo类似,数据展现在地图上,首先导入相关库:

    from example.commons import Faker
    from pyecharts import options as opts
    from pyecharts.charts import Map

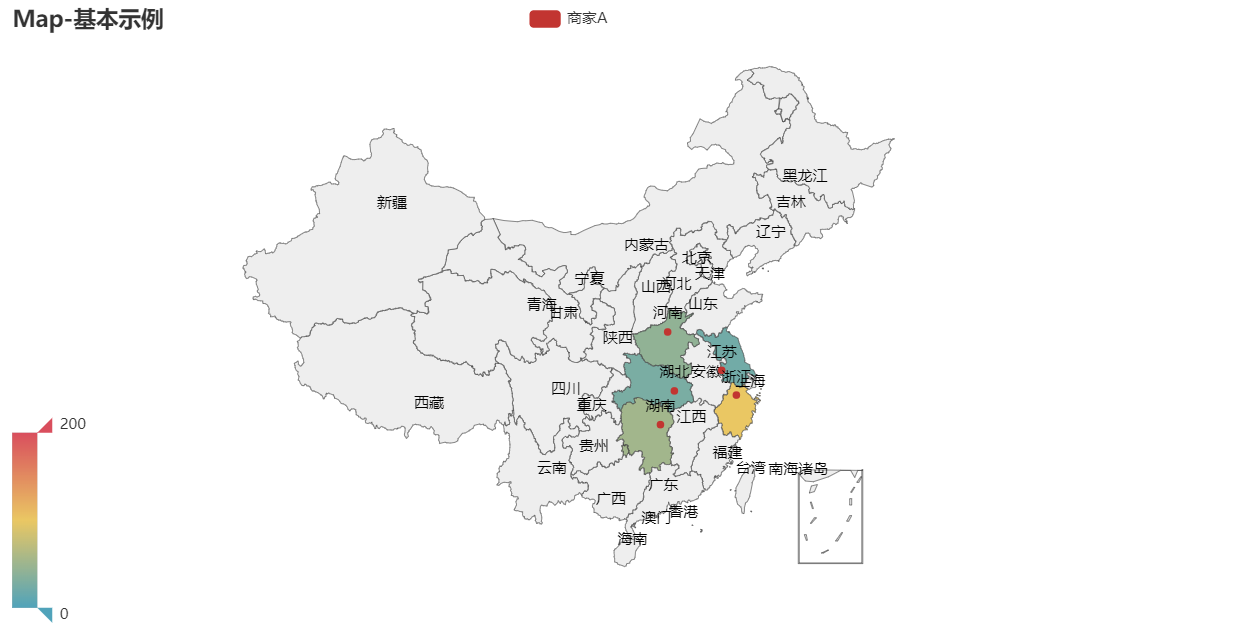

    中国地图:

    c = (
        Map()
        .add("商家A", [list(z) for z in zip(['江苏','浙江','湖北','湖南','河南'], [22,100,27,53,42])], "china")
        .set_global_opts(title_opts=opts.TitleOpts(title="Map-基本示例"),
        visualmap_opts=opts.VisualMapOpts(max_=200))
    )

    c.render_notebook()

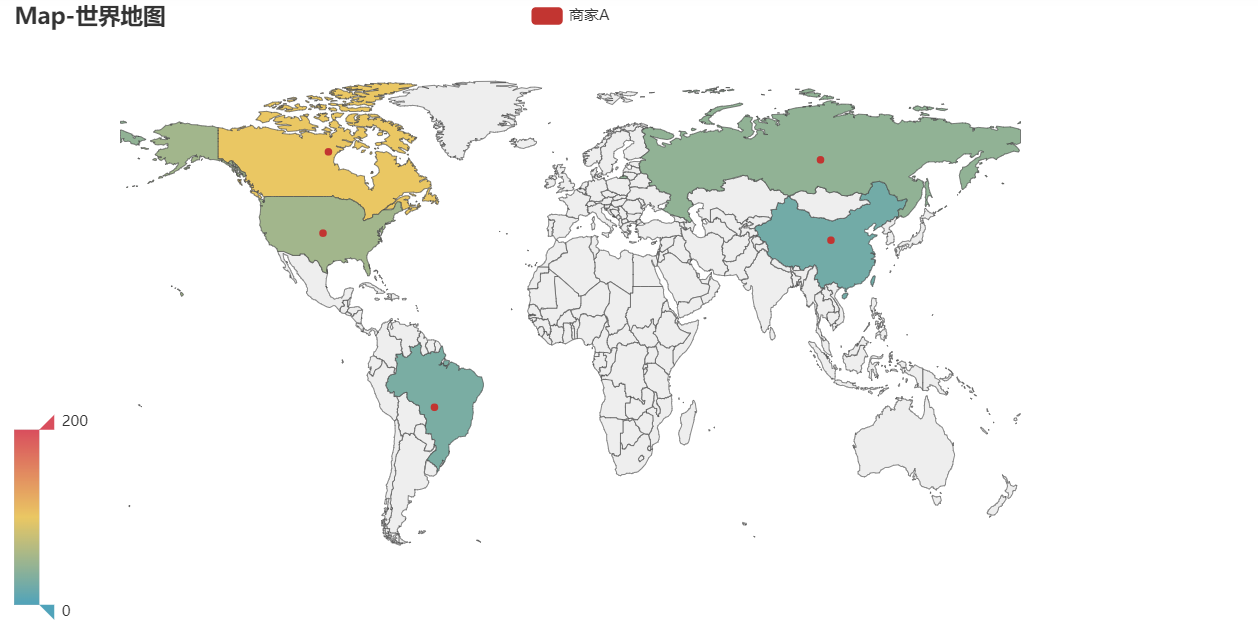

    世界地图:

    c = (
            Map()
            .add("商家A", [list(z) for z in zip(['China','Canada','Brazil','United States','Russia'], [22,100,27,53,42])], "world")
            .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
            .set_global_opts(
                title_opts=opts.TitleOpts(title="Map-世界地图"),
                visualmap_opts=opts.VisualMapOpts(max_=200),
            )
        )

    c.render_notebook()

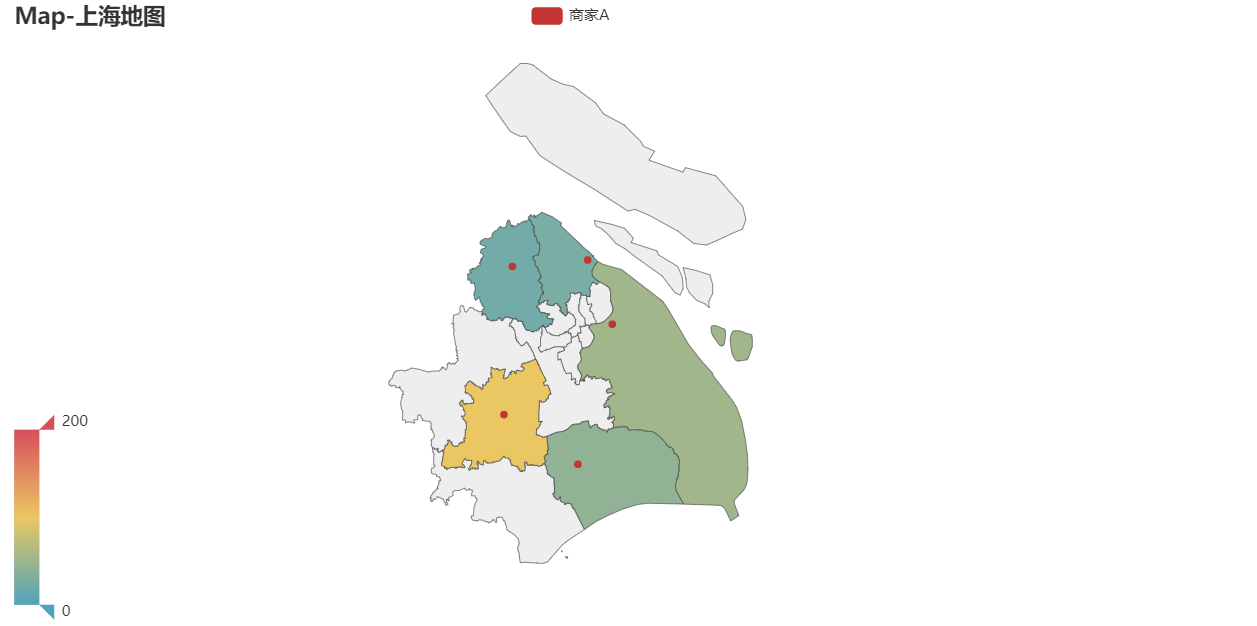

    上海地图:

    c = (
            Map()
            .add("商家A", [list(z) for z in zip(['嘉定区','松江区','宝山区','浦东新区','奉贤区'], [22,100,27,53,42])], "上海")
            .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
            .set_global_opts(
                title_opts=opts.TitleOpts(title="Map-世界地图"),
                visualmap_opts=opts.VisualMapOpts(max_=200),
            )
        )
    c.render_notebook()

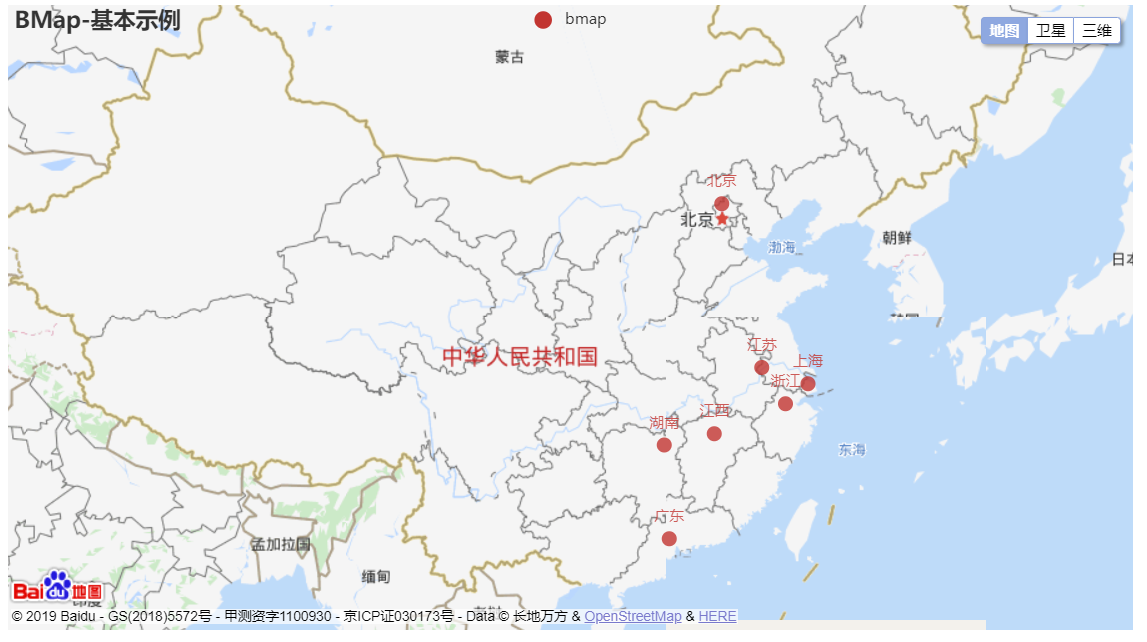

    使用BMap百度地图

    pyecharts支持开发者使用百度地图,当然需要申请开发者AK码才能调用API。

    AK码申请地址:http://lbsyun.baidu.com/apiconsole/key?application=key

    from pyecharts.charts import BMap
    c = (
            BMap()
            .add_schema(
                baidu_ak="BAIDU_AK",
                center=[120.13066322374, 30.240018034923],
            )
            .add(
                "bmap",
                [list(z) for z in zip(Faker.provinces, Faker.values())],
                label_opts=opts.LabelOpts(formatter="{b}"),
            )
            .set_global_opts(title_opts=opts.TitleOpts(title="BMap-基本示例"))
        )

    c.render_notebook()

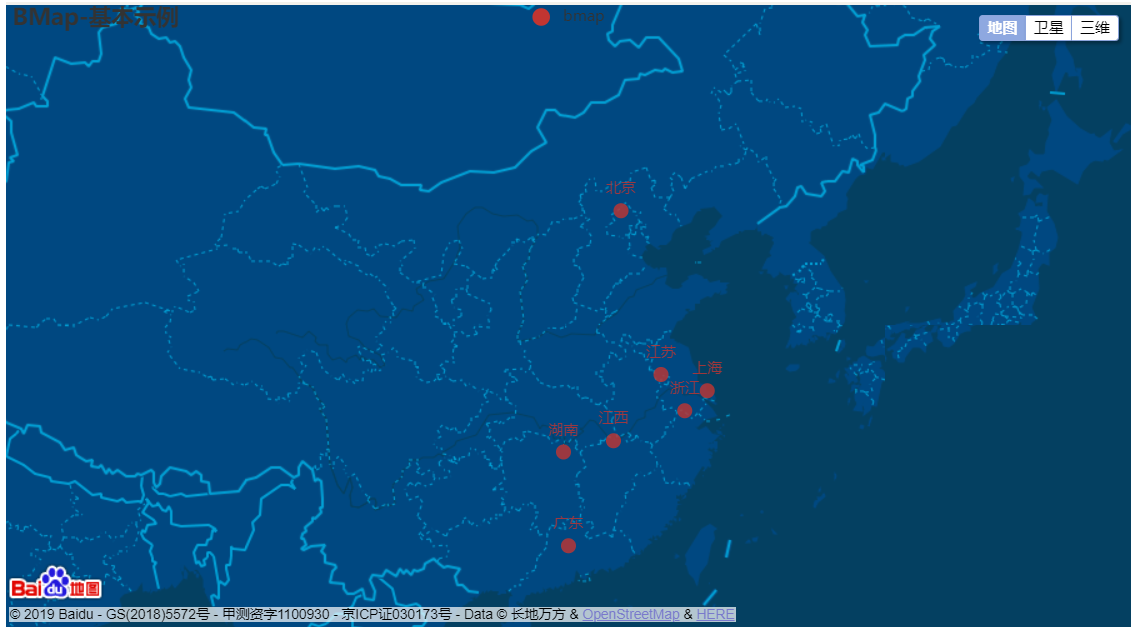

    你可以更改地图风格:

    c = (
            BMap()
            .add_schema(
                baidu_ak="mcH6sBNaAfsbkSndFI5zO90j9wUpRMFy",
                center=[120.13066322374, 30.240018034923],
                map_style=your_owner_map_style
            )
            .add(
                "bmap",
                [list(z) for z in zip(Faker.provinces, Faker.values())],
                label_opts=opts.LabelOpts(formatter="{b}"),
            )
            .set_global_opts(title_opts=opts.TitleOpts(title="BMap-基本示例"))
        )

    c.render_notebook()


    总结

    本文主要讲解了pyecharts的三大地理图表模块:Geo、Map、BMap,这三者分别绘制地理坐标系、地图、百度地图。Geo举的案例较丰富,Map和BMap的很多功能没有细说,大家有兴趣可以去pyecharts官网学习。
