    注:本推文转自知识星球,

    感兴趣想加入的见文末二维码

    《如何用nWave查看PTPX生成的功耗波形文件》



    在用PTPX进行功耗分析之后,我们可以生成功耗波形文件来方便Debug。我们可以配合PTPX查看功耗的分布,在nWave里面查看每个模块在不同时刻的动态功耗,从而着重对功耗高的模块进行低功耗设计,降低设计的功耗。

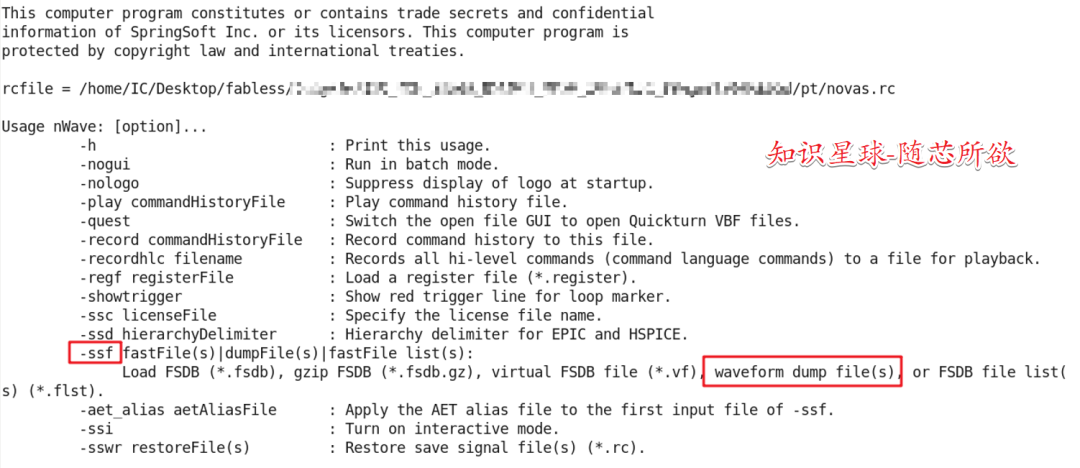

    如何打开PTPX生成的波形文件呢?在nWave后边加上选项-ssf,后边加上波形文件比如:/home/opt/Synopsys/pt_2014.06/bin/nWave -ssf vcd.out

    打开文件之后我们可以选择要查看功耗的模块或者信号,方法如下:

    双击添加到右侧观察窗口:

    如果你不清楚波形下方的时间单位的话可以自己设置:

    比如设置成1ns:

    同时菜单栏中还有go to某个时间点的功能,比如你在PTPX中得到了Peak power的时间,那么在nwave里面可以直接指定时间快速跳转到Peak power的时刻,这样比手工去在波形中zoom要方便很多。
