ZXing开发详解

博客转载自：https://blog.csdn.net/skillcollege/article/details/38852183

什么是Z*?

在Android平台做过二维码相关模块的肯定都熟知ZXing开源项目，Z*是一个开源Java类库用于解析多种格式的1D/2D条形码。目标是能够对QR编码、Data Matrix、UPC的1D条形码进行解码。 其提供了多种平台下的客户端包括：J2ME、J2SE和Android。其GitHub地址是：传送门

Z*项目里面代码很多，实现的功能也很多，我们的应用只需要剥离其中的扫描模块即可，再多一点也就是生成二维码的功能；接下来我们就一起来精简ZXing项目，最终形成一个小的Demo案例，当然江湖上已经有过N多种版本的ZXing精简项目，什么横屏改竖屏，绘制扫描界面，开启闪光灯等等，并且许多都是基于ZXing2.3.0来做精简的，后续有许多更新的版本，包括自动对焦，Camera管理，bug修复等等新功能；笔者使用的是ZXing3.1.0版本，这里需要说明的就是我的这版Demo绝对是江湖上面还没有出现的，也算是一点点小小的创新把，那就是去除ZXing项目中恼人的ViewFinderView的绘制，使用XML布局扫描界面，添加扫描动画，精确计算扫描区域

克隆Z*项目到本地

1	git clone https://github.com/zxing/zxing.git

整理ZXing代码

打开ZXing项目的文件夹，可以看到如下文件目录：

其中我们主要关注2个文件夹里的内容：

1. core ： Z*项目的核心代码，可以新建一个Java工程，然后export成jar来调用。如下图所示：

免打包即可获得的zxing-3.1.0.jar  猛戳下载

2. android ： Android示例工程代码，成功运行之后就是一个专业的扫码应用了。如下图所示：

免引入免整理的zxing原始工程 ZXingRawProject  猛戳下载

但是这样就让你满足了，那怎么可以说是极致二维码扫描呢，有木有感觉ZXing的扫描框的绘制很不爽啊？自定义的View绘制的很丑，多屏幕适配的时候还经常不兼容，原始项目还是横屏模式的，目前大家都习惯竖屏扫描呢。怎么办？别怕，我来告诉你，我要将ViewFinderView砍掉，使用xml界面布局，添加扫描动画，最终一样准确无误的扫描到二维码数据，只需要对准，是的，毫厘不差的对准就可以了。

精简Z*代码，打造极致扫描

1. 去掉Z*中一些和扫描无关的代码，最终留下的代码结构如下图所示，最关键的是你看不到ViewFinderView 了

2. 布局扫描界面，xml代码如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72

<?xml version="1.0" encoding="utf-8"?>  <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"      android:layout_width="match_parent"      android:layout_height="match_parent"      android:background="@android:color/transparent"      android:orientation="vertical" >          <SurfaceView          android:id="@+id/capture_preview"          android:layout_width="match_parent"          android:layout_height="match_parent" />          <RelativeLayout          android:id="@+id/capture_container"          android:layout_width="match_parent"          android:layout_height="match_parent" >              <ImageView              android:id="@+id/capture_mask_top"              android:layout_width="match_parent"              android:layout_height="120dp"              android:layout_alignParentTop="true"              android:background="@drawable/shadow" />              <RelativeLayout              android:id="@+id/capture_crop_view"              android:layout_width="200dp"              android:layout_height="200dp"              android:layout_below="@id/capture_mask_top"              android:layout_centerHorizontal="true"              android:background="@drawable/qr_code_bg" >                  <ImageView                  android:id="@+id/capture_scan_line"                  android:layout_width="match_parent"                  android:layout_height="wrap_content"                  android:layout_alignParentTop="true"                  android:layout_marginBottom="5dp"                  android:layout_marginTop="5dp"                  android:src="@drawable/scan_line" />          </RelativeLayout>              <ImageView              android:id="@+id/capture_mask_bottom"              android:layout_width="match_parent"              android:layout_height="wrap_content"              android:layout_alignParentBottom="true"              android:layout_below="@id/capture_crop_view"              android:background="@drawable/shadow" />              <ImageView              android:id="@+id/capture_mask_left"              android:layout_width="wrap_content"              android:layout_height="match_parent"              android:layout_above="@id/capture_mask_bottom"              android:layout_alignParentLeft="true"              android:layout_below="@id/capture_mask_top"              android:layout_toLeftOf="@id/capture_crop_view"              android:background="@drawable/shadow" />              <ImageView              android:id="@+id/capture_mask_right"              android:layout_width="wrap_content"              android:layout_height="match_parent"              android:layout_above="@id/capture_mask_bottom"              android:layout_alignParentRight="true"              android:layout_below="@id/capture_mask_top"              android:layout_toRightOf="@id/capture_crop_view"              android:background="@drawable/shadow" />      </RelativeLayout>      </RelativeLayout>

3. 计算截取区域 贴心注解： 如果你没有看上一篇ZBar扫描中关于扫描区域计算的解释，那赶紧回去，咱不能急，看完再来接上，否则你会不理解的！传送门

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

private void initCrop() {      int cameraWidth = cameraManager.getCameraResolution().y;      int cameraHeight = cameraManager.getCameraResolution().x;          /** 获取布局中扫描框的位置信息 */      int[] location = new int[2];      scanCropView.getLocationInWindow(location);          int cropLeft = location[0];      int cropTop = location[1] - getStatusBarHeight();          int cropWidth = scanCropView.getWidth();      int cropHeight = scanCropView.getHeight();          /** 获取布局容器的宽高 */      int containerWidth = scanContainer.getWidth();      int containerHeight = scanContainer.getHeight();          /** 计算最终截取的矩形的左上角顶点x坐标 */      int x = cropLeft * cameraWidth / containerWidth;      /** 计算最终截取的矩形的左上角顶点y坐标 */      int y = cropTop * cameraHeight / containerHeight;          /** 计算最终截取的矩形的宽度 */      int width = cropWidth * cameraWidth / containerWidth;      /** 计算最终截取的矩形的高度 */      int height = cropHeight * cameraHeight / containerHeight;          /** 生成最终的截取的矩形 */      mCropRect = new Rect(x, y, width + x, height + y);  }

5. 完整项目代码： 猛戳下载

android URL转换二维码

添加依赖
compile 'com.google.zxing:core:3.3.0'
创建工具类：ZXingUtils
public class ZXingUtils {
/**
* 生成二维码 要转换的地址或字符串,可以是中文
* 不需要logo最后一个参数传null
* @param url
* @param width
* @param height
* @return
*/
public static Bitmap createQRImage(String url, final int width, final int height, Bitmap logoBitmap) {
try {
// 判断URL合法性
if (url == null || "".equals(url) || url.length() < 1) {
return null;
}
Hashtable hints = new Hashtable();
hints.put(EncodeHintType.CHARACTER_SET, "utf-8");
// 图像数据转换，使用了矩阵转换
BitMatrix bitMatrix = new QRCodeWriter().encode(url,
BarcodeFormat.QR_CODE, width, height, hints);
int[] pixels = new int[width * height];
// 下面这里按照二维码的算法，逐个生成二维码的图片，
// 两个for循环是图片横列扫描的结果
for (int y = 0; y < height; y++) {
for (int x = 0; x < width; x++) {
if (bitMatrix.get(x, y)) {
pixels[y * width + x] = 0xff000000;
} else {
pixels[y * width + x] = 0xffffffff;
}
}
}
// 生成二维码图片的格式，使用ARGB_8888
Bitmap bitmap = Bitmap.createBitmap(width, height,
Bitmap.Config.ARGB_8888);
bitmap.setPixels(pixels, 0, width, 0, 0, width, height);
if (logoBitmap != null) {
bitmap = addLogo(bitmap, logoBitmap);
}
return bitmap;
} catch (WriterException e) {
e.printStackTrace();
}
return null;
}

/**
* 在二维码中间添加Logo图案
*/
private static Bitmap addLogo(Bitmap src, Bitmap logo) {
if (src == null) {
return null;
}

if (logo == null) {
return src;
}

//获取图片的宽高
int srcWidth = src.getWidth();
int srcHeight = src.getHeight();
int logoWidth = logo.getWidth();
int logoHeight = logo.getHeight();

if (srcWidth == 0 || srcHeight == 0) {
return null;
}

if (logoWidth == 0 || logoHeight == 0) {
return src;
}

//logo大小为二维码整体大小的1/5
float scaleFactor = srcWidth * 1.0f / 5 / logoWidth;
Bitmap bitmap = Bitmap.createBitmap(srcWidth, srcHeight, Bitmap.Config.ARGB_8888);
try {
Canvas canvas = new Canvas(bitmap);
canvas.drawBitmap(src, 0, 0, null);
canvas.scale(scaleFactor, scaleFactor, srcWidth / 2, srcHeight / 2);
canvas.drawBitmap(logo, (srcWidth - logoWidth) / 2, (srcHeight - logoHeight) / 2, null);

canvas.save(Canvas.ALL_SAVE_FLAG);
canvas.restore();
} catch (Exception e) {
bitmap = null;
e.getStackTrace();
}

return bitmap;
}
}
activity代码
Bitmap bitmap = ZXingUtils.createQRImage(url, 600, 600,BitmapFactory.decodeResource(getResources(), R.drawable.call));
imageView.setImageBitmap(bitmap);
下面的是网上找到的一个工具类
/**
*
* 生成条形码和二维码的工具
*/
public class ZXingUtils {
/**
* 生成二维码 要转换的地址或字符串,可以是中文
*
* @param url
* @param width
* @param height
* @return
*/
public static Bitmap createQRImage(String url, final int width, final int height) {
try {
// 判断URL合法性
if (url == null || "".equals(url) || url.length() < 1) {
return null;
}
Hashtable hints = new Hashtable();
hints.put(EncodeHintType.CHARACTER_SET, "utf-8");
// 图像数据转换，使用了矩阵转换
BitMatrix bitMatrix = new QRCodeWriter().encode(url,
BarcodeFormat.QR_CODE, width, height, hints);
int[] pixels = new int[width * height];
// 下面这里按照二维码的算法，逐个生成二维码的图片，
// 两个for循环是图片横列扫描的结果
for (int y = 0; y < height; y++) {
for (int x = 0; x < width; x++) {
if (bitMatrix.get(x, y)) {
pixels[y * width + x] = 0xff000000;
} else {
pixels[y * width + x] = 0xffffffff;
}
}
}
// 生成二维码图片的格式，使用ARGB_8888
Bitmap bitmap = Bitmap.createBitmap(width, height,
Bitmap.Config.ARGB_8888);
bitmap.setPixels(pixels, 0, width, 0, 0, width, height);
return bitmap;
} catch (WriterException e) {
e.printStackTrace();
}
return null;
}

/**
* 生成条形码
*
* @param context
* @param contents
* 需要生成的内容
* @param desiredWidth
* 生成条形码的宽带
* @param desiredHeight
* 生成条形码的高度
* @param displayCode
* 是否在条形码下方显示内容
* @return
*/
public static Bitmap creatBarcode(Context context, String contents,
int desiredWidth, int desiredHeight, boolean displayCode) {
Bitmap ruseltBitmap = null;
/**
* 图片两端所保留的空白的宽度
*/
int marginW = 20;
/**
* 条形码的编码类型
*/
BarcodeFormat barcodeFormat = BarcodeFormat.CODE_128;

if (displayCode) {
Bitmap barcodeBitmap = encodeAsBitmap(contents, barcodeFormat,
desiredWidth, desiredHeight);
Bitmap codeBitmap = creatCodeBitmap(contents, desiredWidth + 2
* marginW, desiredHeight, context);
ruseltBitmap = mixtureBitmap(barcodeBitmap, codeBitmap, new PointF(
0, desiredHeight));
} else {
ruseltBitmap = encodeAsBitmap(contents, barcodeFormat,
desiredWidth, desiredHeight);
}

return ruseltBitmap;
}

/**
* 生成条形码的Bitmap
*
* @param contents
* 需要生成的内容
* @param format
* 编码格式
* @param desiredWidth
* @param desiredHeight
* @return
* @throws WriterException
*/
protected static Bitmap encodeAsBitmap(String contents,
BarcodeFormat format, int desiredWidth, int desiredHeight) {
final int WHITE = 0xFFFFFFFF;
final int BLACK = 0xFF000000;

MultiFormatWriter writer = new MultiFormatWriter();
BitMatrix result = null;
try {
result = writer.encode(contents, format, desiredWidth,
desiredHeight, null);
} catch (WriterException e) {
// TODO Auto-generated catch block
e.printStackTrace();
}

int width = result.getWidth();
int height = result.getHeight();
int[] pixels = new int[width * height];
// All are 0, or black, by default
for (int y = 0; y < height; y++) {
int offset = y * width;
for (int x = 0; x < width; x++) {
pixels[offset + x] = result.get(x, y) ? BLACK : WHITE;
}
}

Bitmap bitmap = Bitmap.createBitmap(width, height,
Bitmap.Config.ARGB_8888);
bitmap.setPixels(pixels, 0, width, 0, 0, width, height);
return bitmap;
}

/**
* 生成显示编码的Bitmap
*
* @param contents
* @param width
* @param height
* @param context
* @return
*/
protected static Bitmap creatCodeBitmap(String contents, int width,
int height, Context context) {
TextView tv = new TextView(context);
LinearLayout.LayoutParams layoutParams = new LinearLayout.LayoutParams(
LayoutParams.MATCH_PARENT, LayoutParams.WRAP_CONTENT);
tv.setLayoutParams(layoutParams);
tv.setText(contents);
tv.setHeight(height);
tv.setGravity(Gravity.CENTER_HORIZONTAL);
tv.setWidth(width);
tv.setDrawingCacheEnabled(true);
tv.setTextColor(Color.BLACK);
tv.measure(MeasureSpec.makeMeasureSpec(0, MeasureSpec.UNSPECIFIED),
MeasureSpec.makeMeasureSpec(0, MeasureSpec.UNSPECIFIED));
tv.layout(0, 0, tv.getMeasuredWidth(), tv.getMeasuredHeight());

tv.buildDrawingCache();
Bitmap bitmapCode = tv.getDrawingCache();
return bitmapCode;
}

/**
* 将两个Bitmap合并成一个
*
* @param first
* @param second
* @param fromPoint
* 第二个Bitmap开始绘制的起始位置（相对于第一个Bitmap）
* @return
*/
protected static Bitmap mixtureBitmap(Bitmap first, Bitmap second,
PointF fromPoint) {
if (first == null || second == null || fromPoint == null) {
return null;
}
int marginW = 20;
Bitmap newBitmap = Bitmap.createBitmap(
first.getWidth() + second.getWidth() + marginW,
first.getHeight() + second.getHeight(), Config.ARGB_4444);
Canvas cv = new Canvas(newBitmap);
cv.drawBitmap(first, marginW, 0, null);
cv.drawBitmap(second, fromPoint.x, fromPoint.y, null);
cv.save(Canvas.ALL_SAVE_FLAG);
cv.restore();

return newBitmap;
}

}

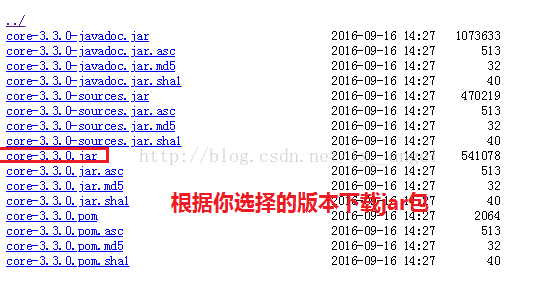

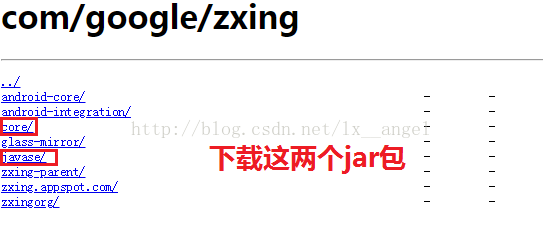

http://repo1.maven.org/maven2/com/google/zxing
