圆锥体

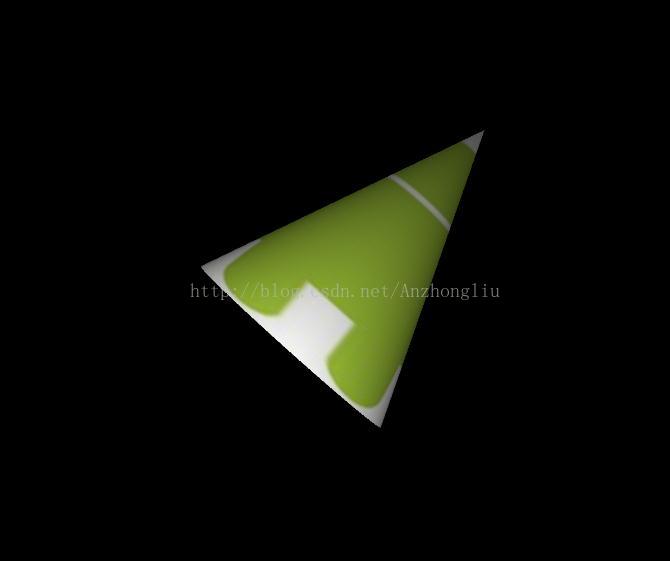

效果图如下：

1、首先给出的是圆锥面中的顶点坐标、纹理坐标和法向量生成的相关代码：

import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;
import android.opengl.GLES20;

//圆锥侧面
public class ConeSide
{
	int mProgram;//自定义渲染管线着色器程序id
    int muMVPMatrixHandle;//总变换矩阵引用
    int maPositionHandle; //顶点位置属性引用
    int maTexCoorHandle; //顶点纹理坐标属性引用

    int muMMatrixHandle;//位置、旋转、缩放变换矩阵
    int maCameraHandle; //摄像机位置属性引用
    int maNormalHandle; //顶点法向量属性引用
    int maLightLocationHandle;//光源位置属性引用

    String mVertexShader;//顶点着色器代码脚本
    String mFragmentShader;//片元着色器代码脚本

	FloatBuffer   mVertexBuffer;//顶点坐标数据缓冲
	FloatBuffer   mTexCoorBuffer;//顶点纹理坐标数据缓冲
	FloatBuffer   mNormalBuffer;//顶点法向量数据缓冲
    int vCount=0;
    float xAngle=0;//绕x轴旋转的角度
    float yAngle=0;//绕y轴旋转的角度
    float zAngle=0;//绕z轴旋转的角度

    public ConeSide(MySurfaceView mv,float scale,float r,float h,int n)
    {
    	//调用初始化顶点数据的initVertexData方法
    	initVertexData(scale,r,h,n);
    	//调用初始化着色器的intShader方法
    	initShader(mv);
    }

    //自定义初始化顶点坐标数据的方法
    public void initVertexData(
    		float scale,	//尺寸大小
    		float r,	//半径
    		float h,	//高度
    		int n		//切分的份数
    	)
    {
    	r=scale*r;
    	h=scale*h;
		float angdegSpan=360.0f/n;
		vCount=3*n*4;//顶点个数，共有3*n*4个三角形，每个三角形都有三个顶点
		//坐标数据初始化
		float[] vertices=new float[vCount*3];
		float[] textures=new float[vCount*2];//顶点纹理S、T坐标值数组
		float[] normals=new float[vertices.length];//法向量数组
		//坐标数据初始化
		int count=0;
		int stCount=0;
		int norCount=0;
		for(float angdeg=0;Math.ceil(angdeg)<360;angdeg+=angdegSpan)//侧面
		{
			double angrad=Math.toRadians(angdeg);//当前弧度
			double angradNext=Math.toRadians(angdeg+angdegSpan);//下一弧度
			//顶点(圆锥最高的点)
			vertices[count++]=0;
			vertices[count++]=h;
			vertices[count++]=0;
			//纹理坐标
			textures[stCount++]=0.5f;//st坐标
			textures[stCount++]=0;

			//当前点
			vertices[count++]=(float) (-r*Math.sin(angrad));
			vertices[count++]=0;
			vertices[count++]=(float) (-r*Math.cos(angrad));
			//纹理坐标
			textures[stCount++]=(float) (angrad/(2*Math.PI));
			textures[stCount++]=1;

			//下一点
			vertices[count++]=(float) (-r*Math.sin(angradNext));
			vertices[count++]=0;
			vertices[count++]=(float) (-r*Math.cos(angradNext));
			//纹理坐标
			textures[stCount++]=(float) (angradNext/(2*Math.PI));
			textures[stCount++]=1;
		}

		//法向量数据的初始化
		for(int i=0;i<vertices.length;i=i+3)
		{
			//如果当前的顶点为圆锥的最高点
			if(vertices[i]==0&&vertices[i+1]==h&&vertices[i+2]==0){
				normals[norCount++]=0;
				normals[norCount++]=1;
				normals[norCount++]=0;
			}else{//当前的顶点为底面圆上的顶点
				float [] norXYZ=VectorUtil.calConeNormal(//通过三个顶点求出法向量
						0, 0, 0, 						//底面圆的中心点
						vertices[i], vertices[i+1], vertices[i+2], //当前的顶点坐标
						0, h, 0);						//顶点坐标(圆锥最高点)
				normals[norCount++]=norXYZ[0];
				normals[norCount++]=norXYZ[1];
				normals[norCount++]=norXYZ[2];
			}
		}

		ByteBuffer vbb = ByteBuffer.allocateDirect(vertices.length*4);//创建顶点坐标数据缓冲
        vbb.order(ByteOrder.nativeOrder());//设置字节顺序为本地操作系统顺序
        mVertexBuffer = vbb.asFloatBuffer();//转换为float型缓冲
        mVertexBuffer.put(vertices);//向缓冲区中放入顶点坐标数据
        mVertexBuffer.position(0);//设置缓冲区起始位置
        //法向量数据初始化
        ByteBuffer nbb = ByteBuffer.allocateDirect(normals.length*4);//创建顶点法向量数据缓冲
        nbb.order(ByteOrder.nativeOrder());//设置字节顺序为本地操作系统顺序
        mNormalBuffer = nbb.asFloatBuffer();//转换为float型缓冲
        mNormalBuffer.put(normals);//向缓冲区中放入顶点法向量数据
        mNormalBuffer.position(0);//设置缓冲区起始位置
        //st坐标数据初始化
        ByteBuffer cbb = ByteBuffer.allocateDirect(textures.length*4);//创建顶点纹理数据缓冲
        cbb.order(ByteOrder.nativeOrder());//设置字节顺序为本地操作系统顺序
        mTexCoorBuffer = cbb.asFloatBuffer();//转换为float型缓冲
        mTexCoorBuffer.put(textures);//向缓冲区中放入顶点纹理数据
        mTexCoorBuffer.position(0);//设置缓冲区起始位置
    }

    //自定义初始化着色器的initShader方法
    public void initShader(MySurfaceView mv)
    {
    	//加载顶点着色器的脚本内容
        mVertexShader=ShaderUtil.loadFromAssetsFile("vertex_tex_light.sh", mv.getResources());
        //加载片元着色器的脚本内容
        mFragmentShader=ShaderUtil.loadFromAssetsFile("frag_tex_light.sh", mv.getResources());
        //基于顶点着色器与片元着色器创建程序
        mProgram = createProgram(mVertexShader, mFragmentShader);
        //获取程序中顶点位置属性引用id
        maPositionHandle = GLES20.glGetAttribLocation(mProgram, "aPosition");
        //获取程序中顶点纹理坐标属性引用id
        maTexCoorHandle= GLES20.glGetAttribLocation(mProgram, "aTexCoor");
        //获取程序中总变换矩阵引用id
        muMVPMatrixHandle = GLES20.glGetUniformLocation(mProgram, "uMVPMatrix");

        //获取程序中顶点法向量属性引用id
        maNormalHandle= GLES20.glGetAttribLocation(mProgram, "aNormal");
        //获取程序中摄像机位置引用id
        maCameraHandle=GLES20.glGetUniformLocation(mProgram, "uCamera");
        //获取程序中光源位置引用id
        maLightLocationHandle=GLES20.glGetUniformLocation(mProgram, "uLightLocation");
        //获取位置、旋转变换矩阵引用id
        muMMatrixHandle = GLES20.glGetUniformLocation(mProgram, "uMMatrix");


    }

    public void drawSelf(int texId)
    {
    	 //制定使用某套shader程序
    	 GLES20.glUseProgram(mProgram);
         //将最终变换矩阵传入shader程序
         GLES20.glUniformMatrix4fv(muMVPMatrixHandle, 1, false, MatrixState.getFinalMatrix(), 0);
         //将位置、旋转变换矩阵传入shader程序
         GLES20.glUniformMatrix4fv(muMMatrixHandle, 1, false, MatrixState.getMMatrix(), 0);
         //将摄像机位置传入shader程序
         GLES20.glUniform3fv(maCameraHandle, 1, MatrixState.cameraFB);
         //将光源位置传入shader程序
         GLES20.glUniform3fv(maLightLocationHandle, 1, MatrixState.lightPositionFB);

         //传送顶点位置数据
         GLES20.glVertexAttribPointer
         (
         		maPositionHandle,
         		3,
         		GLES20.GL_FLOAT,
         		false,
                3*4,
                mVertexBuffer
         );
         //传送顶点纹理坐标数据
         GLES20.glVertexAttribPointer
         (
        		maTexCoorHandle,
         		2,
         		GLES20.GL_FLOAT,
         		false,
                2*4,
                mTexCoorBuffer
         );
         //传送顶点法向量数据
         GLES20.glVertexAttribPointer
         (
        		maNormalHandle,
         		4,
         		GLES20.GL_FLOAT,
         		false,
                3*4,
                mNormalBuffer
         );

         //启用顶点位置数据
         GLES20.glEnableVertexAttribArray(maPositionHandle);
         //启用顶点纹理数据
         GLES20.glEnableVertexAttribArray(maTexCoorHandle);
         //启用顶点法向量数据
         GLES20.glEnableVertexAttribArray(maNormalHandle);
         //绑定纹理
         GLES20.glActiveTexture(GLES20.GL_TEXTURE0);
         GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texId);

         //绘制纹理矩形
         GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, vCount);
    }
}

2、接着给出的是用于计算圆锥面顶点法向量的工具类：

public class VectorUtil {

	//计算圆锥顶点法向量的方法
	public static float[] calConeNormal
	(//三角形三个顶点坐标
			float x0,float y0,float z0,//A，中心点(底面圆的圆心)
			float x1,float y1,float z1,//B，底面圆上一点
			float x2,float y2,float z2 //C，顶点(最高的点)
	)
	{
		float[] a={x1-x0, y1-y0, z1-z0};//向量AB
		float[] b={x2-x0, y2-y0, z2-z0};//向量AC
		float[] c={x2-x1, y2-y1, z2-z1};//向量BC
		//先球垂直于平面ABC的向量k
		float[] k=crossTwoVectors(a,b);
		//将c和k做叉乘，得出所求向量d
		float[] d=crossTwoVectors(c,k);
		return normalizeVector(d);//返回规格化后的法向量
	}
	//向量规格化的方法
	public static float[] normalizeVector(float [] vec){
		float mod=module(vec);
		return new float[]{vec[0]/mod, vec[1]/mod, vec[2]/mod};//返回规格化后的向量
	}
	//求向量的模的方法
	public static float module(float [] vec){
		return (float) Math.sqrt(vec[0]*vec[0]+vec[1]*vec[1]+vec[2]*vec[2]);
	}
	//两个向量叉乘的方法
	public static float[] crossTwoVectors(
			float[] a,
			float[] b)
	{
		float x=a[1]*b[2]-a[2]*b[1];
		float y=a[2]*b[0]-a[0]*b[2];
		float z=a[0]*b[1]-a[1]*b[0];
		return new float[]{x, y, z};//返回法向量
	}
}
