树莓派7inch HDMI LCD (B)配置

产品概述

本产品是专为树莓派打造、却也不限于树莓派的7寸HDMI显示屏，800x480高清分辨率，带电容触摸屏。 本产品同时也是通用HDMI显示屏，用户可以把它用到其他mini PC上（需要驱动支持），甚至将其作为计算机显示器。

产品特点

• 硬件分辨率为800×480
• 电容式触摸控制
• 支持Raspberry Pi、BB Black、Banana Pi等主流mini PC
• 配合Raspberry Pi使用时，支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT，免驱
• 作为计算机显示器使用时，支持Windows 10 / 8.1 / 8 / 7，五点触控，免驱
• 支持背光控制，更省电

演示视频

如何使用

1. 用于电脑的 Windows 系统。本LCD可工作于PC版Windows 7 / 8 / 8.1 / 10 系统。使用方法：

1) 打开LCD背部的backlight开关。

2) 将LCD的Touch接口连接到PC机的USB接口。稍等片刻，Windows会自动识别触摸功能。

3) 将LCD的HDMI接口连接到PC机的HDMI接口。

注意事项：当电脑同时连接多个显示器的时候，只能通过本LCD控制主显示器上的光标，因此建议把LCD设置为主显示器。

2. 用于树莓派的Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT系统。当LCD工作于树莓派的这些系统时，必须手动设置分辨率，否则会显示异常。当LCD工作于PC版的Windows 系统时，无此问题。

请在树莓派官网下载最新版本的镜像。

1. 将压缩文件下载到PC上，并解压得到.img文件。
2. TF卡连接到PC，使用SDFormatter.exe软件格式化TF卡。
3. 打开Win32DiskImager.exe软件，选择第1步准备的系统镜像，点击write烧写系统镜像。
4. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

1. max_usb_current=1
2. hdmi_group=2
3. hdmi_mode=87
4. hdmi_cvt 800 480 60 6 0 0 0
5. hdmi_drive=1

必须确保等号两边没有空格。

3) 保存并将TF卡插入树莓派。

4) 打开LCD背部的backlight开关。

5) 将LCD的Touch接口连接到树莓派的USB接口。

6) 将LCD的HDMI接口连接到树莓派的HDMI接口，给树莓派上电，正常等待几秒后可正常显示。

旋转

• 显示旋转

在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

1. display_rotate=1 #1：90；2: 180； 3: 270

注：如果是Raspberry Pi 4，还需要把dtoverlay=vc4-fkms-V3D注释掉。

保存后重启树莓派即可

1. sudo reboot

• 触摸旋转

在进行显示旋转后，由于触摸并没有随着显示角度做出更改，导致触摸位置不对。所以需要对触摸做出修改。

1. 安装libinput

1. sudo apt-get install xserver-xorg-input-libinput

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

1. sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

1. sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件。 找到 touchscreen的部分。在里面添加以下语句，然后保存即可

1. Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"

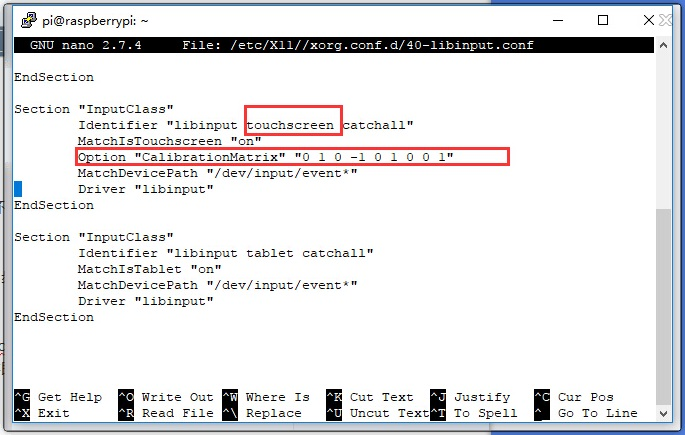

例如：

5. 重启树莓派

1. sudo reboot

完成以上步骤即可进行90度旋转。

注：
90 度旋转： Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"

180度旋转： Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"

270度旋转： Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"
