Qt 实现脉搏检测-1-心跳曲线部分

最新的想法就是写一个显示脉搏的东西，主要就是通过串口读取硬件（检测心跳的）传来的数据，在显示一下。

先实现画心跳曲线

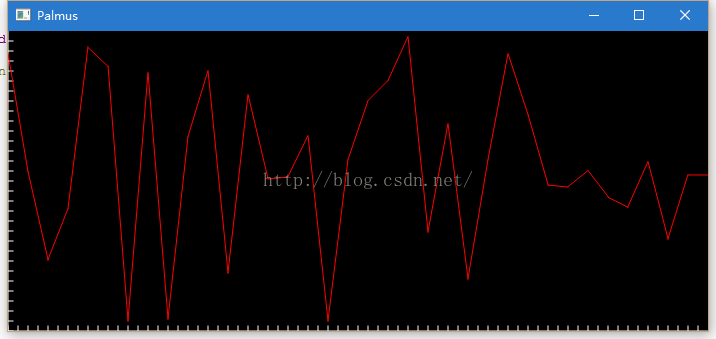

如下图



先来电干货，

首先，在这个代码中，第一次用到了list这个东东



所以，关于list这个东东就得说道说道



上参考连接：http://blog.csdn.net/lskyne/article/details/10418823



大神写的很好，这里贴出关于list的部分函数。



assign() 给list赋值
back() 返回最后一个元素
begin() 返回指向第一个元素的迭代器
clear() 删除所有元素
empty() 如果list是空的则返回true
end() 返回末尾的迭代器
erase() 删除一个元素
front() 返回第一个元素
get_allocator() 返回list的配置器
insert() 插入一个元素到list中
max_size() 返回list能容纳的最大元素数量
merge() 合并两个list
pop_back() 删除最后一个元素
pop_front() 删除第一个元素
push_back() 在list的末尾添加一个元素
push_front() 在list的头部添加一个元素
rbegin() 返回指向第一个元素的逆向迭代器
remove() 从list删除元素
remove_if() 按指定条件删除元素
rend() 指向list末尾的逆向迭代器
resize() 改变list的大小
reverse() 把list的元素倒转
size() 返回list中的元素个数
sort() 给list排序
splice() 合并两个list
swap() 交换两个list
unique() 删除list中重复的元素



剩下的demo就需要到大神贴子下面去看了





第一部分：数据来源



单起一个线程专门来获取数据，现在数据来源应该来之

1.串口

2.无线网络

3.蓝牙

大致需要实现以上三种模式的数据获取，目前没有，还没有搞到硬件，数据只能模拟。

#include "get_date.h"
#include <windows.h>
#include <QDebug>
#include <QTimer>
#include <QSerialPort>
QTimer timer;
QSerialPort port;
Get_date::Get_date()
{
    qDebug()<<"Qthread is run";

}

void Get_date::run()
{
    connect(&timer,SIGNAL(timeout()),this,SLOT(timerout()));
    timer.start(50);
}

Get_date::~Get_date()
{
    timer.stop();
    qDebug()<<"Qthread is exit";
}

void Get_date::timerout()
{
    emit send_date(rand()%300);
}

这部分了，就是线程中模拟获取数据的部分，采到数据后通过信号槽发送给GUI进程。



#include "palmus.h"
#include "ui_palmus.h"
#include <QPalette>
#include <QDebug>
#include <list>
#include <windows.h>
using namespace std;
typedef list<int> LISTINT;
static LISTINT listdate;
static LISTINT::iterator i,j;
Palmus::Palmus(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Palmus)
{
    ui->setupUi(this);
    this->setWindowTitle("Palmus");
    QPalette palette;
    palette.setColor(QPalette::Background,QColor(0,0,0));
    this->setPalette(palette);
    connect(&Demodate,SIGNAL(send_date(int)),this,SLOT(slot_get_date(int)));
    Demodate.run();

}

Palmus::~Palmus()
{
    Demodate.exit(1);
    delete ui;
}
void Palmus::slot_get_date(int temp)
{
    listdate.push_front(temp);
    qDebug()<<listdate.size();
    update();
    if(listdate.size()>1000)
    {
        listdate.pop_back();
    }
}
static int temp1;
static int temp2;
void Palmus::paintEvent(QPaintEvent *)
{

    //Draw scale
    QPainter painter_scale(this);
    painter_scale.setPen(Qt::white);
    painter_scale.setRenderHints(QPainter::Antialiasing,true);
    int scale_x = this->width();
    int scale_y = this->height();
    painter_scale.drawLine(0,0,0,scale_y);
    painter_scale.drawLine(0,scale_y,scale_x,scale_y);
    while (scale_y>0)
    {
       painter_scale.drawLine(0,scale_y,5,scale_y);
       scale_y = scale_y-10;
    }
    scale_x = 0;
    scale_y = this->height();
    while (scale_x<(this->width()))
    {
        painter_scale.drawLine(scale_x,scale_y,scale_x,scale_y-5);
        scale_x= scale_x+10;
    }




    //Draw palmus
    QPainter painter(this);
    painter.setRenderHints(QPainter::Antialiasing,true);
    painter.setPen(Qt::red);
    int x = this->width();
    i = listdate.begin();
    temp1 = *i;
    for(i=listdate.begin();i!=listdate.end();i=i.operator ++(1))
    {
        j=i.operator ++(1);

        temp2 =  *j;
        painter.drawLine(x,temp1,x-20,temp2);
        temp1 = temp2;
        x=x-20;
    }
}

这部分就是GUI住进程的函数了，主要还是等于重载了paintevent()函数



函数中第一份是画刻度，现在还在想真么画好看

第二部分是画心跳曲线

//Draw palmus
    QPainter painter(this);
    painter.setRenderHints(QPainter::Antialiasing,true);
    painter.setPen(Qt::red);
    int x = this->width();
    i = listdate.begin();
    temp1 = *i;
    for(i=listdate.begin();i!=listdate.end();i=i.operator ++(1))
    {
        j=i.operator ++(1);

        temp2 =  *j;
        painter.drawLine(x,temp1,x-20,temp2);
        temp1 = temp2;
        x=x-20;
    }

心跳曲线部分代码，其实主要就是画线，每一段线连起来，就是曲线了，剩下的代码在后面慢慢贴出来
