Android ViewDragHelper及移动处理总结

概述

2013年谷歌i/o大会上介绍了两个新的layout： SlidingPaneLayout和DrawerLayout，现在这俩个类被广泛的运用。我们知道在我们实际的开发中往往会涉及到很多的拖动效果，而ViewDragHelper解决了android中手势处理过于复杂的问题。
其实ViewDragHelper并不是第一个用于分析手势处理的类，gesturedetector也是，但是在和拖动相关的手势分析方面gesturedetector只能说是勉为其难，其拓展性并不好。
为了方便大家的理解，我们首先来看一下android View对移动事件的处理。

View移动方法总结

layout

在自定义控件中，View绘制的一个重写方法layout()，用来设置显示的位置。所以，可以通过修改View的坐标值来改变view在父View的位置，以此可以达到移动的效果！但是缺点是只能移动指定的View，如常见的：

view.layout(l,t,r,b);

• 1

offsetLeftAndRight /offsetTopAndBottom

非常方便的封装方法，只需提供水平、垂直方向上的偏移量，展示效果与layout()方法相同。

view.offsetLeftAndRight(offset);//同时改变left和right  view.offsetTopAndBottom(offset);//同时改变top和bottom

• 1

LayoutParams

此类保存了一个View的布局参数，可通过LayoutParams动态改变一个布局的位置参数，以此动态地修改布局，达到View位置移动的效果！但是在获取getLayoutParams()时，要根据该子View对应的父View布局来决定自身的LayoutParams 。所以一切的前提是：必须要有一个父View，否则无法获取LayoutParams。

LinearLayout.LayoutParamslayoutParams = (LinearLayout.LayoutParams)getLayoutParams();
layoutParams.leftMargin = getLeft() + dx; layoutParams.topMargin = getTop() + dy; setLayoutParams(layoutParams);

• 1
• 2

scrollTo/scrollBy

通过改变scrollX和scrollY来移动，但是可以移动所有的子View。scrollTo(x,y)表示移动到一个具体的坐标点(x,y)，而scrollBy(x,y)表示移动的增量为dx，dy。

注意：这里使用scrollBy(xOffset,yOffset);，你会发现并没有效果，因为以上两个方法移动的是View的content。若在ViewGroup中使用，移动的是所有子View；若在View中使用，移动的是View的内容（比如TextView）。所以，不可在view中使用以上方法！
要想使用scrollBy，应该在View所在的ViewGroup中使用：

((View)getParent()).scrollBy(offsetX, offsetY);

• 1

canvas

通过改变Canvas绘制的位置来移动View的内容，用的少，一般用在自定义的View中，比如老早之前实现手写板：

canvas.drawBitmap(bitmap, left, top, paint)

• 1

说完View的移动相关的属性，我们来看一下大名鼎鼎的ViewDragHelper。

ViewDragHelper

要理解ViewDragHelper，我们需要掌握以下几点：

1. ViewDragHelper.Callback是连接ViewDragHelper与view之间的桥梁；
2. ViewDragHelper的实例是通过静态工厂方法创建的；
3. ViewDragHelper可以检测到是否触及到边缘；
4. ViewDragHelper并不是直接作用于要被拖动的View，而是使其控制的视图容器中的子View可以被拖动，如果要指定某个子view的行为，需要在Callback中实现；
5. ViewDragHelper的本质其实是分析onInterceptTouchEvent和onTouchEvent的MotionEvent参数，然后根据分析的结果去改变一个容器中被拖动子View的位置。

ViewDragHelper使用

1. ViewDragHelper的初始化
   ViewDragHelper一般用在一个自定义ViewGroup的内部，比如下面自定义了一个继承于LinearLayout的DragLayout，DragLayout内部有一个子view mDragView作为成员变量：

public class DragLayout extends LinearLayout {
private final ViewDragHelper mDragHelper;
private View mDragView;
public DragLayout(Context context) {
  this(context, null);
}
public DragLayout(Context context, AttributeSet attrs) {
  this(context, attrs, 0);
}
public DragLayout(Context context, AttributeSet attrs, int defStyle) {
  super(context, attrs, defStyle);
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12

创建一个带有回调接口的ViewDragHelper。

public DragLayout(Context context, AttributeSet attrs, int defStyle) {
  super(context, attrs, defStyle);
  mDragHelper = ViewDragHelper.create(this, 1.0f, new DragHelperCallback());
}

• 1
• 2
• 3
• 4

说明：其中其二个参数是敏感度，参数参数越大越敏感。

然后ViewDragHelper将触摸事件传递给ViewDragHelper进行处理。如：

@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
  final int action = MotionEventCompat.getActionMasked(ev);
  if (action == MotionEvent.ACTION_CANCEL || action == MotionEvent.ACTION_UP) {
      mDragHelper.cancel();
      return false;
  }
  return mDragHelper.shouldInterceptTouchEvent(ev);
}
@Override
public boolean onTouchEvent(MotionEvent ev) {
  mDragHelper.processTouchEvent(ev);
  return true;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

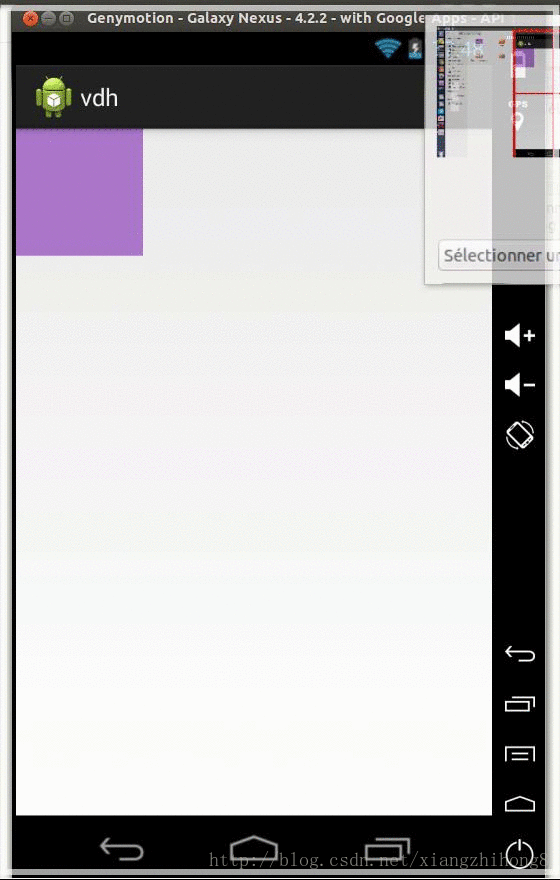

1. 拖动行为处理
   在DragHelperCallback的回调方法中有很多的方法可以检测View的事件，如常见的clampViewPositionHorizontal、clampViewPositionVertical，并且clampViewPositionHorizontal 和 clampViewPositionVertical必须要重写，因为默认它返回的是0。
   来看clampViewPositionHorizontal的处理。
   在DragHelperCallback中实现clampViewPositionHorizontal方法， 并且返回一个适当的数值就能实现横向拖动效果。

@Override
public int clampViewPositionHorizontal(View child, int left, int dx) {
  Log.d("DragLayout", "clampViewPositionHorizontal " + left + "," + dx);
  final int leftBound = getPaddingLeft();
  final int rightBound = getWidth() - mDragView.getWidth();
  final int newLeft = Math.min(Math.max(left, leftBound), rightBound);
  return newLeft;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8

1. 其他事件处理

滑动边缘事件检测

分为滑动左边缘还是右边缘：EDGE_LEFT和EDGE_RIGHT，下面的代码设置了可以处理滑动左边缘：

mDragHelper.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);

• 1

如上，我们设置为左边缘检测，当onEdgeTouched方法会在左边缘滑动的时候被调用，这种情况下一般都是没有和子view接触的情况。

@Override
public void onEdgeTouched(int edgeFlags, int pointerId) {
    super.onEdgeTouched(edgeFlags, pointerId);
    Toast.makeText(getContext(), "edgeTouched", Toast.LENGTH_SHORT).show();
}

• 1
• 2
• 3
• 4
• 5

如果你想在边缘滑动的时候根据滑动距离移动一个子view，可以通过实现onEdgeDragStarted方法，并在onEdgeDragStarted方法中手动指定要移动的子View，如之前仿音悦台的页面交互就用到了子View的检测。

ViewDragHelper实战

其实就之前是的的仿音悦台的页面交互效果吧，在13年就有国外的大神实现了https://github.com/flavienlaurent/flavienlaurent.com

我们来看一段完整的代码：

public class YoutubeLayout extends ViewGroup {
private final ViewDragHelper mDragHelper;
private View mHeaderView;
private View mDescView;
private float mInitialMotionX;
private float mInitialMotionY;
private int mDragRange;
private int mTop;
private float mDragOffset;
public YoutubeLayout(Context context) {
  this(context, null);
}
public YoutubeLayout(Context context, AttributeSet attrs) {
  this(context, attrs, 0);
}
@Override
protected void onFinishInflate() {
    mHeaderView = findViewById(R.id.viewHeader);
    mDescView = findViewById(R.id.viewDesc);
}
public YoutubeLayout(Context context, AttributeSet attrs, int defStyle) {
  super(context, attrs, defStyle);
  mDragHelper = ViewDragHelper.create(this, 1f, new DragHelperCallback());
}
public void maximize() {
    smoothSlideTo(0f);
}
boolean smoothSlideTo(float slideOffset) {
    final int topBound = getPaddingTop();
    int y = (int) (topBound + slideOffset * mDragRange);
    if (mDragHelper.smoothSlideViewTo(mHeaderView, mHeaderView.getLeft(), y)) {
        ViewCompat.postInvalidateOnAnimation(this);
        return true;
    }
    return false;
}
private class DragHelperCallback extends ViewDragHelper.Callback {
  @Override
  public boolean tryCaptureView(View child, int pointerId) {
        return child == mHeaderView;
  }
    @Override
  public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
      mTop = top;
      mDragOffset = (float) top / mDragRange;
        mHeaderView.setPivotX(mHeaderView.getWidth());
        mHeaderView.setPivotY(mHeaderView.getHeight());
        mHeaderView.setScaleX(1 - mDragOffset / 2);
        mHeaderView.setScaleY(1 - mDragOffset / 2);
        mDescView.setAlpha(1 - mDragOffset);
        requestLayout();
  }
  @Override
  public void onViewReleased(View releasedChild, float xvel, float yvel) {
      int top = getPaddingTop();
      if (yvel > 0 || (yvel == 0 && mDragOffset > 0.5f)) {
          top += mDragRange;
      }
      mDragHelper.settleCapturedViewAt(releasedChild.getLeft(), top);
  }
  @Override
  public int getViewVerticalDragRange(View child) {
      return mDragRange;
  }
  @Override
  public int clampViewPositionVertical(View child, int top, int dy) {
      final int topBound = getPaddingTop();
      final int bottomBound = getHeight() - mHeaderView.getHeight() - mHeaderView.getPaddingBottom();
      final int newTop = Math.min(Math.max(top, topBound), bottomBound);
      return newTop;
  }
}
@Override
public void computeScroll() {
  if (mDragHelper.continueSettling(true)) {
      ViewCompat.postInvalidateOnAnimation(this);
  }
}
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
  final int action = MotionEventCompat.getActionMasked(ev);
  if (( action != MotionEvent.ACTION_DOWN)) {
      mDragHelper.cancel();
      return super.onInterceptTouchEvent(ev);
  }
  if (action == MotionEvent.ACTION_CANCEL || action == MotionEvent.ACTION_UP) {
      mDragHelper.cancel();
      return false;
  }
  final float x = ev.getX();
  final float y = ev.getY();
  boolean interceptTap = false;
  switch (action) {
      case MotionEvent.ACTION_DOWN: {
          mInitialMotionX = x;
          mInitialMotionY = y;
            interceptTap = mDragHelper.isViewUnder(mHeaderView, (int) x, (int) y);
          break;
      }
      case MotionEvent.ACTION_MOVE: {
          final float adx = Math.abs(x - mInitialMotionX);
          final float ady = Math.abs(y - mInitialMotionY);
          final int slop = mDragHelper.getTouchSlop();
          if (ady > slop && adx > ady) {
              mDragHelper.cancel();
              return false;
          }
      }
  }
  return mDragHelper.shouldInterceptTouchEvent(ev) || interceptTap;
}
@Override
public boolean onTouchEvent(MotionEvent ev) {
  mDragHelper.processTouchEvent(ev);
  final int action = ev.getAction();
    final float x = ev.getX();
    final float y = ev.getY();
    boolean isHeaderViewUnder = mDragHelper.isViewUnder(mHeaderView, (int) x, (int) y);
    switch (action & MotionEventCompat.ACTION_MASK) {
      case MotionEvent.ACTION_DOWN: {
          mInitialMotionX = x;
          mInitialMotionY = y;
          break;
      }
      case MotionEvent.ACTION_UP: {
          final float dx = x - mInitialMotionX;
          final float dy = y - mInitialMotionY;
          final int slop = mDragHelper.getTouchSlop();
          if (dx * dx + dy * dy < slop * slop && isHeaderViewUnder) {
              if (mDragOffset == 0) {
                  smoothSlideTo(1f);
              } else {
                  smoothSlideTo(0f);
              }
          }
          break;
      }
  }
  return isHeaderViewUnder && isViewHit(mHeaderView, (int) x, (int) y) || isViewHit(mDescView, (int) x, (int) y);
}
private boolean isViewHit(View view, int x, int y) {
    int[] viewLocation = new int[2];
    view.getLocationOnScreen(viewLocation);
    int[] parentLocation = new int[2];
    this.getLocationOnScreen(parentLocation);
    int screenX = parentLocation[0] + x;
    int screenY = parentLocation[1] + y;
    return screenX >= viewLocation[0] && screenX < viewLocation[0] + view.getWidth() &&
            screenY >= viewLocation[1] && screenY < viewLocation[1] + view.getHeight();
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    measureChildren(widthMeasureSpec, heightMeasureSpec);
    int maxWidth = MeasureSpec.getSize(widthMeasureSpec);
    int maxHeight = MeasureSpec.getSize(heightMeasureSpec);
    setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, 0),
            resolveSizeAndState(maxHeight, heightMeasureSpec, 0));
}
@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
  mDragRange = getHeight() - mHeaderView.getHeight();
    mHeaderView.layout(
            0,
            mTop,
            r,
            mTop + mHeaderView.getMeasuredHeight());
    mDescView.layout(
            0,
            mTop + mHeaderView.getMeasuredHeight(),
            r,
            mTop  + b);
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95
• 96
• 97
• 98
• 99
• 100
• 101
• 102
• 103
• 104
• 105
• 106
• 107
• 108
• 109
• 110
• 111
• 112
• 113
• 114
• 115
• 116
• 117
• 118
• 119
• 120
• 121
• 122
• 123
• 124
• 125
• 126
• 127
• 128
• 129
• 130
• 131
• 132
• 133
• 134
• 135
• 136
• 137
• 138
• 139
• 140
• 141
• 142
• 143
• 144
• 145
• 146
• 147
• 148
• 149
• 150
• 151
• 152
• 153
• 154
• 155
• 156
• 157
• 158
• 159
• 160
• 161
• 162
• 163
• 164
• 165
• 166
• 167
• 168
• 169
• 170
• 171
• 172

页面引用xml

<FrameLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
    <ListView
            android:id="@+id/listView"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:tag="list"
            />
    <com.example.vdh.YoutubeLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:id="@+id/youtubeLayout"
            android:orientation="vertical"
            android:visibility="visible">
        <TextView
                android:id="@+id/viewHeader"
                android:layout_width="match_parent"
                android:layout_height="128dp"
                android:fontFamily="sans-serif-thin"
                android:textSize="25sp"
                android:tag="text"
                android:gravity="center"
                android:textColor="@android:color/white"
                android:background="#AD78CC"/>
        <TextView
                android:id="@+id/viewDesc"
                android:tag="desc"
                android:textSize="35sp"
                android:gravity="center"
                android:text="Loreum Loreum"
                android:textColor="@android:color/white"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:background="#FF00FF"/>
    </com.example.vdh.YoutubeLayout>
</FrameLayout>

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38

其实就是两个子2View,ViewDragHelper的事件检测，然后回调里面的方法 进行页面的Onlayout，进而控制页面刷新等等。
