前面的文章中有提到做出像动画的效果，链接地址使用Power BI 实现动画效果。那么就有小伙伴提问了，有没有3D效果呢？答案是肯定的，今天我们就来看一下。

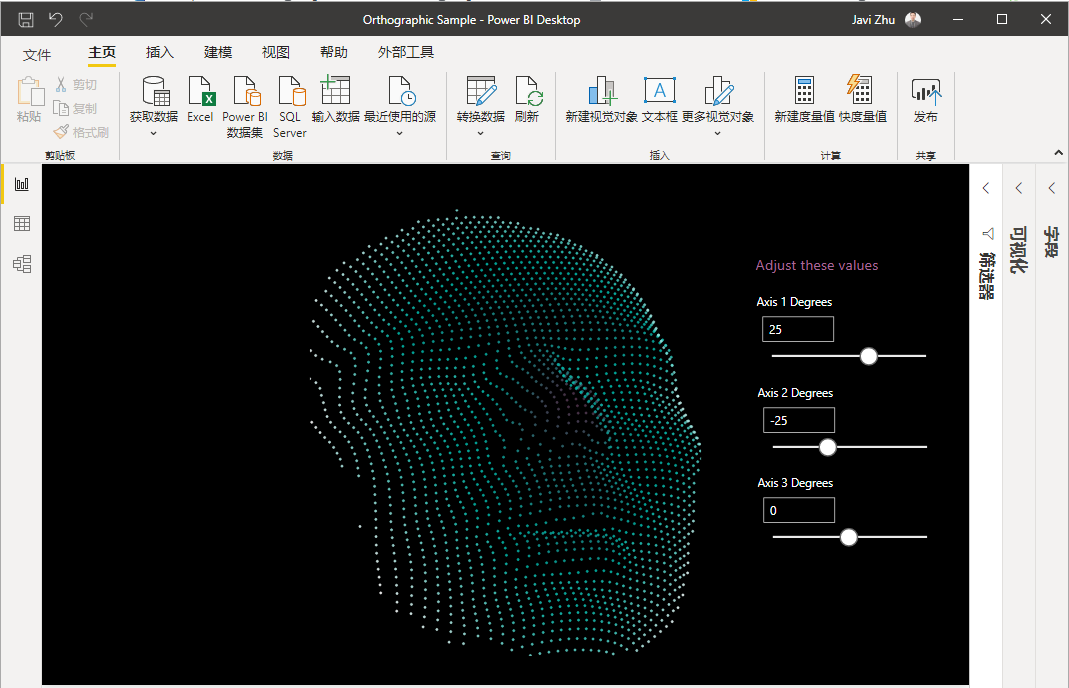

正投影是一种使用二维空间表示三维对象的方法。在Microsoft Power BI中，如果在组成（x，y，z）的三个独立列中具有一组坐标，则可以非常轻松地实现3D效果。在下面的示例中，我使用了具有从人脸轮廓中获取的坐标的数据集，并构建了一个报告，该报告允许用户沿三个轴旋转人脸。
让我们看一下如何构建它。
数据

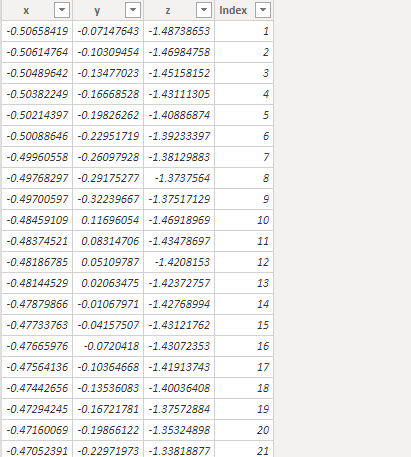

获取在三个单独的列中具有坐标的数据集。就我而言，我需要添加一个Index列，以便一旦将它们添加到Power BI中的视觉对象后就可以将所有点分解为唯一的行。您的数据可能看起来像这样：
新建参数

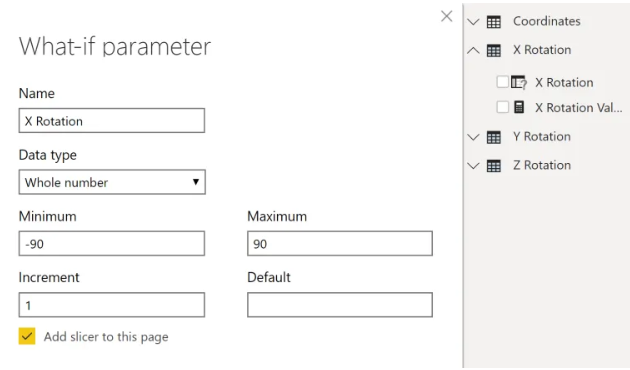

动态旋转依赖于“假设”参数。添加与三个轴相对应的三个“假设”参数。就我而言，我使用了-90到90度的可能旋转值，但是您可以使用0到360，-180到180等值。请确保选中“将切片器添加到此页面”选项。使用切片器可以使用户动态旋转对象。
X Rotation = GENERATESERIES(-90,90, 1)
X和Y度量
通过添加以下两个措施，可以实现从三个坐标到2D平面的投影。确保调整顶部的列引用和假设参数名称，以与您自己的数据相对应。
这是我的“正交x”度量。最初的六个粗体值是您需要调整以适合自己的数据和参数名称的值。
Ortho x = VAR x = MIN ( Coordinates[x] ) VAR y = MIN ( Coordinates[y] ) VAR z = MIN ( Coordinates[z] ) VAR xDegrees = RADIANS ( 'X Rotation'[X Rotation Value] ) VAR yDegrees = RADIANS ( 'Y Rotation'[Y Rotation Value] ) VAR zDegrees = RADIANS ( 'Z Rotation'[Z Rotation Value] ) VAR x0 = x VAR y0 = y * COS ( xDegrees ) + z * SIN ( xDegrees ) VAR z0 = z * COS ( xDegrees ) - y * SIN ( xDegrees ) VAR x1 = x0 * COS ( yDegrees ) - z0 * SIN ( yDegrees ) VAR y1 = y0 VAR finalX = x1 * COS ( zDegrees ) + y1 * SIN ( zDegrees ) RETURN finalX
这是我的“正交 y”测量。同样，前六个粗体值是您需要调整以适合自己的数据和参数名称的值。
Ortho y = VAR x = MIN ( Coordinates[x] ) VAR y = MIN ( Coordinates[y] ) VAR z = MIN ( Coordinates[z] ) VAR xDegrees = RADIANS ( 'X Rotation'[X Rotation Value] ) VAR yDegrees = RADIANS ( 'Y Rotation'[Y Rotation Value] ) VAR zDegrees = RADIANS ( 'Z Rotation'[Z Rotation Value] ) VAR x0 = x VAR y0 = y * COS ( xDegrees ) + z * SIN ( xDegrees ) VAR z0 = z * COS ( xDegrees ) - y * SIN ( xDegrees ) VAR x1 = x0 * COS ( yDegrees ) - z0 * SIN ( yDegrees ) VAR y1 = y0 VAR finalY = y1 * COS ( zDegrees ) - x1 * SIN ( zDegrees ) RETURN finalY
散点图

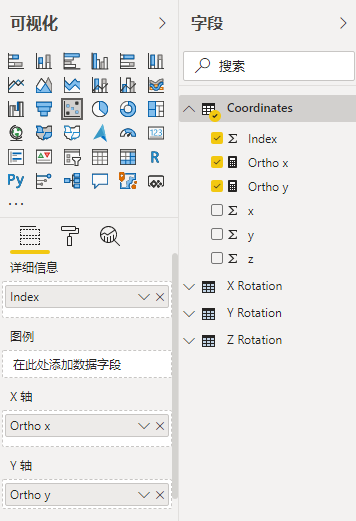

一旦有了两个新的X和Y度量，就可以在报表中添加散点图。将X度量拖到X轴，将Y度量拖到Y轴，然后将其拖到Detail的唯一索引中。
条件格式

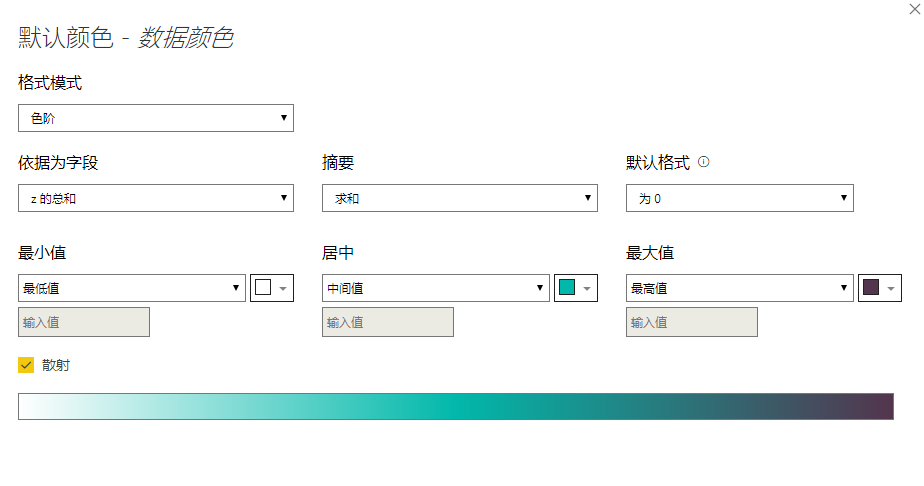

要使沿z轴的深度具有更好的视觉外观，请向散点图添加条件格式。转到格式并展开数据颜色。将鼠标悬停在该区域上，然后单击出现的[…]，然后选择“ 条件格式”。

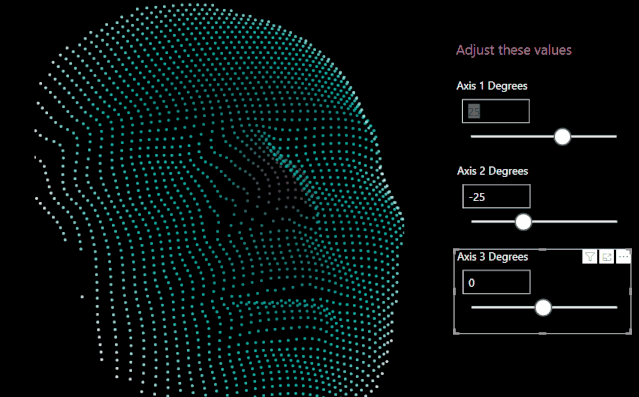

最后，我调整了一些其他格式选项，例如Shape，以减小点的大小。完成所有构建后，我现在在数据中有了一个“面孔”，该面孔从原始数据集中获取了3D坐标，并投影到了2D Power BI散点图上。
