（翻译）《Metadata Tables》第一章 PE文件格式

这本书很复杂，其精华在于探讨.NET世界中的可执行文件，而这些文件可以由任意一种编译器产品所生成。本书的核心语言是C#。因此，读者应该非常熟悉这门语言。

在探究元数据这一重要概念之前，我们需要理解PE（Portable Executable）文件格式。元数据是PE文件中必不可少的一部分。PE文件是和.NET底层架构打交道的。

我们不会马上讨论元数据，因为本章主要关注于PE文件格式的“内幕”。

作为开始，让我们在驱动器中创建一个名为mdata的目录。并在其中创建一个名为b.cs的文件，它具有以下内容：

b.cs

public class zzz
{
    public static void Main()
    {
        System.Console.WriteLine("hello");
    }
}

>csc b.cs

当使用csc命令编译文件b.cs时，会生成一个名为b.exe的可执行文件。这里我们重点关注于组成这个可执行文件的字节。为了看清这个文件，还需要另一个名为a.cs的程序，它“溜进”该文件并在不同的区域生成输出。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        byte a, b;
        a = r.ReadByte();
        b = r.ReadByte();

        Console.WriteLine("{0}{1}", (char)a, (char)b);
    }
}

Output

MZ

我们运行由编译器生成的这个exe文件，就会显示输出：MZ。下列条款详细说明了这是如何以及为什么发生的。因此，让我们继续冒险之旅，并发掘出这个exe文件的复杂特征。

.NET世界以类的形式提供框架代码。因此，在文件处理的一组类中，存在一个FileStream类，用于处理文件。这个类的构造函数具有两个参数：第一个是要处理的文件名，这里的名称是b.exe；第二个参数是一个枚举，用来通知构造函数将要在该文件上执行的操作。

例如，它传输了该文件在被打开时是可读的还是可写的，或者全部，或者用于添加新内容，等等。由于我们的意图是读取这个文件，所以会使用枚举FileMode的Open成员。

一旦文件被打开，我们将要读取这个文件。可能会有影响的是一次读1个字节还是几个字节（如4戈字节）。然而，在FileStream类中没有功能来扩展这种弹性。因此，我们使用另一个类，如BinaryReader类，它适合于每次读取一个字节，或一个短整数字节。

在最基本的级别上，一个文件仅包括0-255范围内的数字。因此，一个字节足够用于存储一个值了。使用BinaryReader类的ReadByte方法打印这些值，变量会被转换为char，因此通常显示等价的ASCII而不是数字。

在Microsoft世界中的任何文件的开始两个字节，都是M和Z。这两个字节的存在是有历史意义的。在我们使用Windows之前，微软的第一个操作系统命名为DOS。它实际上被称为QDOS（Quick and Dirty Operating System）。DOS下的每个文件的“头”都开始于一系列字节，描述了存储在文件剩余部分中的内容。

使用某种形式的签名来决定文件的类型——已经广泛得到了重视。因此，设计DOS内存管理系统的人决定把他名字的首字母MZ作为文件的“魔数”（magic number）。对于Java语言，在相同的行中，每个文件的开始是“CAFÉ BABE”这样的“魔数”——用以向那些在工作到深夜的程序员提供咖啡的服务员表达致敬。设计元数据的人也采纳了这个概念——他们显然不想落在后面。

你肯定想知道为什么当我们实际上应该工作在Window系统时，却还对DOS“情有独钟”！

默许的事实是，Windows下的每个可执行程序最终归结为一个DOS程序。它带有和DOS程序相同的头：

我们下载并安装UltraEdit-32，用来观察在十六进制模式下的文件内容。当打开文件b.exe时，在这个程序中，我们看到屏幕上显示十六进制数字，以及和这些数字等价的字符。在截图1.1中，我为你展示了这个文件开始的一些字节，它清楚地描述了文件中的开始字符是MZ。

随着Windows OS的发布，微软引进了一种新的文件格式——PE（Portable Executable）文件格式，它从根本上不同于在DOS下使用的文件格式。由于微软不确定Windows作为操作系统是否能被广泛接受，所以他们保留了DOS下的文件格式而未作修改。这就导致两种文件格式的存在。那时没人能预见Windows后来会成为全世界最优秀的操作系统。

用户在DOS环境下运行Windows PE文件——有潜在的可能性。微软认识到，在这样的环境下，显示讨厌的错误信息会使用户对在Windows操作系统上工作产生排斥。因此，这就要求每个PE文件都应该是一个有效的DOS程序。然而，当在DOS下执行这样的一个程序时，它会在退出之前向用户显示一个友好的信息，其中，用户会被通知——这个有效的程序实际上是一个Windows程序。

随之产生的一个问题是，这种关注只是对DOS用户而言的，忽略了时至今日世界上还有少数DOS程序员的事实。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        Console.WriteLine(s.Position);

        s.Seek(60, SeekOrigin.Begin);
        Console.WriteLine(s.Position);

        int i = r.ReadInt32();
        Console.WriteLine(i);
        Console.WriteLine("0x" + i.ToString("X"));
        Console.WriteLine(s.Position);
    }
}

Output

0

60

128

0x80

64

在文件中，Position属性显示了当前位置。新近打开的文件位置为0，这意味着它定位在文件的开始位置。为了跳到文件的其它任何位置，必须使用FileStream对象的Seek方法。

这个方法有2个参数：

l 第一个参数是一个数字或一个偏移量，它是由第二个参数决定的一个位置。

l 第二个参数值必须是枚举SeekOrigin的一个成员。

在这个枚举对象中的Begin成员，指向了从文件开始位置所移动的距离数。从而，s.Seek(60, SeekOrigin.Begin); 意味着从文件的开始位置移动60字节。

这个枚举的其它两个值分别是：End——表示文件的结尾；Current——表示当前位置。第一个参数是由该枚举成员决定的偏移位置。如果枚举值为Current，这个值可以是正的，也可以是负的。

这里，Seek方法定位到第60个位置上。从技术术语上讲，这个Seek方法定位了文件指针在这个文件的第60个字节上。可以由Position属性来证实。

最后的Writeline方法还证实了这样的事实：在读取文件的字节后，文件指针相应地向前移动了。

我们不会考虑DOS的其它类型，因为它们适用于DOS而不适用于Windows。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(60, SeekOrigin.Begin);

        int i = r.ReadInt32();
        s.Seek(i, SeekOrigin.Begin);

        byte a, b, c, d;
        a = r.ReadByte();
        b = r.ReadByte();
        c = r.ReadByte();
        d = r.ReadByte();

        Console.WriteLine("{0}{1} {2} {3}", (char)a, (char)b, c, d);
    }
}



Output

PE 0 0

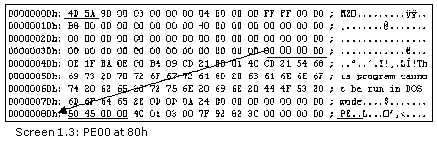

在跳转到这个文件的第128字节（0x80）之后，程序分别读取了接下来的4个字节并把它们存储到字节变量中。

从这个位置提取出来的值是PE 00，这是PE文件的魔数或签名。如果魔数中的任何一个字符发生改变，都会导致操作系统生成一个错误。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(128 + 4, SeekOrigin.Begin);

        short machine = r.ReadInt16();
        Console.WriteLine("Machine {0}", machine.ToString("X"));

        short sections = r.ReadInt16();
        Console.WriteLine("Sections {0}", sections);

        int time = r.ReadInt32();
        Console.WriteLine("Date Time Stamp {0}", time.ToString("X"));

        int pointer = r.ReadInt32();
        Console.WriteLine("Pointer {0}", pointer.ToString("X"));

        int symbols = r.ReadInt32();
        Console.WriteLine("Symbols {0}", symbols.ToString("X"));

        int headersize = r.ReadInt16();
        Console.WriteLine("Size of Optional Header {0}", headersize);

        int characteristics = r.ReadInt16();
        Console.WriteLine("Characteristics {0}", characteristics.ToString("X"));
    }
}

Output

Machine 14C

Sections 3

Date Time Stamp 3C82927f

Pointer 0

Symbols 0

Size of Optional Header 224

Characteristics 10E

这个程序展示了PE头，它位于第128字节上，紧随PE签名之后。微软承诺——在不同处理器芯片上运行的任意Windows操作系统下的PE文件，都是保持一致的。因此，它们在可执行文件头的每个字节都遵从于文档。这为我们确定PE头是由什么组成的提供了精确的方法。

第一个短整数是由2个字节组成的，涉及到机器或处理器。值0x014C表示Intel家族。其它有效值是0x162（用于MIPS R3000）、0x166（用于MIPS R4000）和0x183（用于DEC Alpha AXP）。64位Intel处理器的值是0x200。

可执行体存储了不同的实体。3种这样的实体是来自我们程序的全局数据、实际代码和资源（如菜单、图形文件等等）。PE文件分配不同区域到上面独立的区域中。分配给这些实体的各种定位，在术语上称为节（section）。机器类型紧随一个短数据类型之后，它包括了文件包含的节的数量

紧随其后的是PE文件创建的日期和时间。这个数字存储为一个长整数，它包括了自1970年1月1日格林威治时间（GMT）起流逝的秒数。这里有丰富的函数，用以将上面的数字转换为人们看得懂的日期。

PE文件格式还包括了OBJ，这是由C/C++编译器创建的对象文件的摘要。Obj文件通常包括函数，在技术行话上，它们被认为是符号（symbol）。然而，由于我们在这一阶段正在处理一个exe文件，所以符号信息已经被清零了（zero out）。

在这个结构或头之后，是另一个头——被称为映像可选头。它的大小，对于32位文件是224字节，对于64位文件则是240字节。这个值存储在PE头中符号的数量之后。对于不同文档，这个值可能会改变，但是我们从未遇到过带有超过224字节大小的可选头的PE文件。

PE头的最后一部分是被称为特征（characteristic）的字段。这个值使用ToString函数以十六进制格式来表示。我们将在短暂轻松之后阐明这些特征。

and位运算

a.cs

using System;

public class zzz
{
    public static void Main()
    {
        Console.Write(7 & 0x0a);
    }
}

Output

2

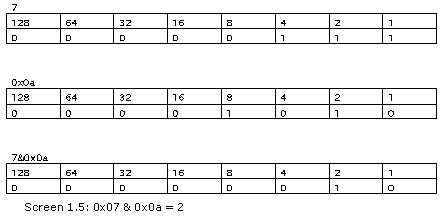

AND操作符（&）需要两个被比较的值在逻辑上是true，从而结果可能是true。这里，代替这些值，这些被检查的实体是每个在字节上都独立的位。

对于值7，开始的3个字节是1，而对于字母A，第2位和第4位是1，也就是说，这些位被设置为on。

通过对7和0x0a进行AND位运算，只有第2位被转换为on。就是说，结果为2。

下一个程序广泛地使用了AND操作，来解释包含在PE头中特征字段的值。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(128 + 4, SeekOrigin.Begin);
        s.Seek(2 + 2 + 4 + 4 + 4 + 2, SeekOrigin.Current);

        int characteristics = r.ReadInt16();
        Console.WriteLine("Characteristics {0}", characteristics.ToString("X"));

        int i = characteristics & 0x001;
        if (i == 1)
            Console.WriteLine("Relocs Stripped {0}", i);

        if ((characteristics & 0x002) == 2)
            Console.Write("Executable Image ");

        if ((characteristics & 0x004) == 0x004)
            Console.Write("Line Numbers Stripped ");

        if ((characteristics & 0x008) == 0x008)
            Console.Write("Local Symbols Stripped ");

        if ((characteristics & 0x010) == 0x010)
            Console.Write("Trim Local Set ");

        if ((characteristics & 0x020) == 0x020)
            Console.Write("Can Handle Address Larger than 2Gb ");

        if ((characteristics & 0x080) == 0x080)
            Console.Write("Bytes Reversed ");

        if ((characteristics & 0x0100) == 0x0100)
            Console.Write("32 Bit Machine ");

        if ((characteristics & 0x0200) == 0x0200)
            Console.Write("Debugging Info Stripped ");

        if ((characteristics & 0x0400) == 0x0400)
            Console.Write("Removable Media Swap ");

        if ((characteristics & 0x0800) == 0x0800)
            Console.Write("Net Swap ");

        if ((characteristics & 0x1000) == 0x1000)
            Console.Write("System File ");

        if ((characteristics & 0x2000) == 0x2000)
            Console.Write("Dll ");

        if ((characteristics & 0x4000) == 0x4000)
            Console.Write("Uni-Processor Only ");

        if ((characteristics & 0x8000) == 0x8000)
            Console.Write("High Bytes Reversed");
    }
}



Output

Characteristics 10E

Executable Image Line Numbers Stripped Local Symbols Stripped 32 Bit Machine

在上面的例子中，我们对大部分值进行了硬编码。由于我们已经“发掘出”DOS头和PE签名的定位，我们将不会再对其进行编码。使用常量值作为代替，我们将直接调转到对我们而言极其重要的位置。

在到达PE头之前，我们向前移动几个字节以到达特征字段上。这个字段是16字节宽并表示文件的本性。文件可以是具有.exe扩展名的可执行文件，或者具有.dll扩展名的库文件。

为了以更迅速有效的方式访问信息，我们统一使用了位运算AND。这里，特征字段的每个位都表示一个单独的属性。通过检查哪些位是on，可以确定与文件相关的这些属性。

在位运算中，当我们对一个位进行和1的AND运算时，我们会得到这个原始的位。然而，但我们对一个位进行和0的AND运算时，结果为0。因此，为了检查一个确定的位是否为on，通过和1个与这个位相称的数字执行位运算AND操作。所有其它位都设置为off。如果最终结果为0，那么表示原始位是off。如果结果和进行AND位运算的数字相同，就表示原始位是on。

特征字段是通过和一个值进行位运算，来确定这个位是否为on。如果结果返回1，那么它表示这个位是on。

因此，在if语句中，执行检查来决定变量i的值。如果它是1，那么它就假设这个特定的属性是存在的。

在随后的例子中，我们避开使用变量i，而是直接在if语句中使用表达式。这里，括号是必须的，因为&操作符比==操作符的优先级低。

现在让我们逐个分析这些位。

特征字段中的第一个位与重定位有关。下一个位表示该文件是否为一个可执行文件。由于这个位是on，所以这个文件是一个可执行文件。

下一个位检查行号是否从文件中脱离出来。如果是，这就会缩减文件的大小。这个位主要用于调试目的。由于这个值是on，所以它证实了行号已经从文件中脱离。本地符号也是脱离于文件的。

工作集并不是主动脱离与文件的。

这个文件是不能处理超过2G字节的地址或内存定位的内存。

字节在存储时是可以被反转的。这就解决了Little endian和Big endian的问题，其中这就决定了低位字节存储在第一或第二个位置上.

下一个位决定了文件是否创建在一个32位的机器上。后面的位检查调试信息的存在。这些调试信息增加文件的大小。然而，我们的文件中并没有存储任何调试信息。

下面两个位表示exe文件是否位于可移动媒质或网络上。如果它在位络上，它就应该是从媒质上复制出来的，并在交换文件上执行。

接下来的两个位表示这个文件是一个系统文件或一个DLL。这是exe文件和dll文件之间的唯一区别。

紧接着是一个标志（flag），它表示文件应该运行在单处理器或多处理器的机器上。我们没有强加任何这样的约束。最后一个位是字节反转位。

按照在Partition II 24.2.2.1中的规范，一个.NET文件要设置3个标志为on，这就暗示了行号、本地符号和调试信息都是与文件相脱离的。可以在ECMA站点上找到这些规范的有效的PDF文件。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(128 + 4 + 20, SeekOrigin.Begin);

        int magic = r.ReadInt16();
        Console.WriteLine("Magic Number {0}", magic.ToString("X"));

        int major = r.ReadByte();
        Console.WriteLine("Major Linker Version {0}", major);

        int minor = r.ReadByte();
        Console.WriteLine("Minor Linker Version {0}", minor);

        int sizeofcode = r.ReadInt32();
        Console.WriteLine("Size of code {0}", sizeofcode);

        int sizeofdata = r.ReadInt32();
        Console.WriteLine("Size of Data {0}", sizeofdata);

        int sizeofudata = r.ReadInt32();
        Console.WriteLine("Size of Data {0}", sizeofudata);

        int entrypoint = r.ReadInt32();
        Console.WriteLine("Memory Address {0}", entrypoint.ToString("X"));

        int baseofcode = r.ReadInt32();
        Console.WriteLine("Base of Code {0}", baseofcode.ToString("X"));

        int baseofdata = r.ReadInt32();
        Console.WriteLine("Base of Data {0}", baseofdata.ToString("X"));

        int ImageBase = r.ReadInt32();
        Console.WriteLine("Image base {0}", ImageBase.ToString("X"));

        int sectiona = r.ReadInt32();
        Console.WriteLine("Section Alignment {0}", sectiona.ToString("X"));

        int filea = r.ReadInt32();
        Console.WriteLine("File Alignment {0}", filea.ToString("X"));

        int majoros = r.ReadInt16();
        Console.WriteLine("Major Operating System Version {0}", majoros.ToString("X"));

        int minoros = r.ReadInt16();
        Console.WriteLine("Minor Operating System Version {0}", minoros.ToString("X"));

        int majorimage = r.ReadInt16();
        Console.WriteLine("Major Image Version {0}", majorimage.ToString("X"));

        int minorimage = r.ReadInt16();
        Console.WriteLine("Minor Image Version {0}", minorimage.ToString("X"));

        int majorsubsystem = r.ReadInt16();
        Console.WriteLine("Major Subsystem Version {0}", majorsubsystem.ToString("X"));

        int minorsubsystem = r.ReadInt16();
        Console.WriteLine("Minor Subsystem Version {0}", minorsubsystem.ToString("X"));

        int verison = r.ReadInt32();
        Console.WriteLine("Version {0}", verison.ToString("X"));

        int imagesize = r.ReadInt32();
        Console.WriteLine("Image Size {0}", imagesize);

        int sizeofheaders = r.ReadInt32();
        Console.WriteLine("Size of Headers {0}", sizeofheaders);

        int checksum = r.ReadInt32();
        Console.WriteLine("CheckSum {0}", checksum);

        int subsystem = r.ReadInt16();
        Console.WriteLine("Subsystem {0}", subsystem);

        int dllflags = r.ReadInt16();
        Console.WriteLine("Dll flags {0}", dllflags);

        int stackreserve = r.ReadInt32();
        Console.WriteLine("Stack Reserve {0}", stackreserve.ToString("X"));

        int stackcommit = r.ReadInt32();
        Console.WriteLine("Stack Commit {0}", stackcommit.ToString("X"));

        int heapreserve = r.ReadInt32();
        Console.WriteLine("Heap Reserve {0}", heapreserve.ToString("X"));

        int heapcommit = r.ReadInt32();
        Console.WriteLine("Heap Commit {0}", heapcommit.ToString("X"));

        int loader = r.ReadInt32();
        Console.WriteLine("Loader flags {0}", loader.ToString("X"));

        int datad = r.ReadInt32();
        Console.WriteLine("Number of Data Directories {0}", datad);
    }
}

Output

Magic Number 10B

Major Linker Verison 6

Minor Linker Verison 0

Size of code 1024

Size of Data 1536

Size of Data 0

Memory Address 22BE

Base of Code 2000

Base of Data 4000

Image base 400000

Section Alignment 2000

File Alignment 200

Major Operating System Version 4

Minor Operating System Version 0

Major Image Version 0

Minor Image Version 0

Major Subsystem Version 4

Minor Subsystem Version 0

Version 0

Image Size 32768

Size of Headers 512

CheckSum 0

Subsystem 3

Dll flags 0

Stack Reserve 100000

Stack Commit 1000

Heap Reserve 100000

Heap Commit 1000

Loader flags 0

Number of Data Directories 16

距离PE头20字节的尾部是映像可选头，它是224字节大小。这个头只有在obj或lib文件的情形中是可选的。

开始的两个字节是魔数。10B表示一个32位的头，而20B表示一个364位的头，后者是今后的趋势。

在.NET早期，编译器和链接器（linker）是独立的产品。链接器使用不同的编程语言，而编译器则是独立于语言的。然而，.NET世界合并了映像可选头的下面两个字节，用来包括版本号。更早些时候，则存储创建这个文件的产品的主版本和次版本。这个编号通常表示创建这个文件的Visual Studio版本。

下一个整数指定了代码字段的大小。这个字段，正如名称建议的那样，指定了出现在所有节中的代码大小。

紧接其后的是分别包括初始化和未初始化数据大小的2个字段。在大多数情形中，未初始化数据的大小为0。

下一个整数表示在运行时包括可执行代码的第一个字节的内存定位。我们称之为进入点的地址。在dll文件的情形中，它的值通常为0。

下一个整数指向内存的定位，其中携带代码的节将会被加载。随后的内存定位是数据节。你可能注意到代码节开始于文件被加载位置的0x2000字节处，而数据节则开始于被加载位置的0x4000字节处。

Image Base存储了PE文件在内存中被加载的位置。所有的PE文件都符合这样的标准——它们都在0x400000内存定位上被加载。

Section Alignment指的是在一个节中包括的字节数量。这里Section Alignment被设置为0x2000。这暗示了代码节开始于0x2000，而下一个节开始于0x4000。

File Alignment指的是文件中每个节的开始位置。它被设置为512字节或0x200字节。从而，第一个节起始于开始位置的512字节处，第二个节起始于1024字节处，以此类推。

当一个可执行文件被加载到内存时，文件中的起始头字节位于Image Base 0x400000位置。此后， 开始于磁盘512字节边界上的代码节被加载到与Image Base 相距0x2000的位置上。磁盘上的下一个512字节边界是数据节，被加载到与Image Base 相距0x4000的位置上。

在Alignment之后是操作系统的主版本号和次版本号。因为Windows的版本常常发生改变，所以这两个版本号已经不再使用了。下面两个短整数是映像文件的主版本号和次版本号，它们是由链接器设置的。这些字节在.NET文件中是没什么用的。

下面两个字（word）是运行PE文件所必需的子系统或操作系统的主版本号和次版本号。.这些值也没什么用。另一个没有用的字段是Win32的版本号，它总是0。

接下来是映像大小的字段，它指定了操作系统在内存中存储整个映像所需要的内存数量。Size of headers表示所有头的大小，例如DOS头、可选头，这些内容我们将不会涉及到。它的值是多个File Alignment的总和，例如512字节。

CheckSun是用来验证文件是完好的或损坏的。虽然PE文件为此预留了一个字段，但是却没有使用，因此，它的值是0。

Subsystem字段表示Windows所需要的用户界面类型。值为3表示程序是一个Windows GUI。其它可能的值是Console或Native。由于文件不可能是一个DLL，所以DLL标记字段的值是0。

Stack Reserve字段的大小，决定了线程可以使用的栈区（Stack Area）。通常，这个值是1MB。然而，应用程序一开始不会分配相同的区间大小。Stack Commit是栈在一开始被分配的内存数量。

栈是在方法中所有创建的变量存储的地方，而堆是用于存储实例变量的。因此，接下来两个字段，决定了堆区（Heap Area）的数量。这个值和用于栈的值是相同的。在此之后是Loader flags字段，它也是至今没有用到的。

最后一个字段——在96字节的文件内容之后——是文件中Data Directories的数量。这里一共有16个Data Directory。这些Data Directories的详细内容在下面的程序中高亮显示。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(128 + 4 + 20 + 96, SeekOrigin.Begin);

        int rva, size;

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Export Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Import Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Win32 Resource Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Exception Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Certificate Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Base Relocation Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Debug Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Copyright Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Mips Global Ptr RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("TLS RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Load Config RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Bound Import RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("IAT RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Delay Import Descriptor RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("CLR Header RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Reserved RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));
    }
}

Output

Export Table RVA=0 Size=0

Import Table RVA=226C Size=4F

Win32 Resource Table RVA=4000 Size=318

Exception Table RVA=0 Size=0

Certificate Table RVA=0 Size=0

Base Relocation Table RVA=6000 Size=C

Debug Table RVA=0 Size=0

Copyright Table RVA=0 Size=0

Mips Global Ptr RVA=0 Size=0

TLS RVA=0 Size=0

Load Config RVA=0 Size=0

Bound Import RVA=0 Size=0

IAT RVA=2000 Size=8

Delay Import Descriptor RVA=0 Size=0

CLR Header RVA=2008 Size=48

Reserved RVA=0 Size=0

可选头还包括16个数据目录（data directory）结构，每一个都是8字节大小。这些结构包括PE文件的特定区域的重要信息。结构中的8位由2个整数组成，一个被称为RVA（Relative Virtual Address），另一个被称为Size。

上面的程序展示了16个结构。其中一个结构是CLR头。CLR是公共语言运行时的简称。RVA值显示为2008，而Size给定为0x48。这就表示当b.exe执行时，CLR头将在距离Image Base 0x4000000的0x2008内存定位上；换句话说，它将被定位在0x4002008的内存定位上。

内存中的节对齐是0x2000，而CLR头的RVA是2008，从2008中减去2000，差为8。因此，CLR头位于距离节开始处8字节的位置。

磁盘上的文件是512字节对齐的。因此，第一个节将开始于文件起始512字节的位置。而CLR是距离这个节头8字节的，512加上8，（磁盘上的文件的节的起始），从而位于520的位置上。下面72个字节（0x48）就是从这个位置获得的，因为它们组成了CLR头，并且它们是在0x4002008的位置上被加载的。

让我们简单说明一下上面展示的数据目录。

PE文件允许其它PE文件调用它的函数，只要这些函数被标记为Exports。可执行体从其它DLL或EXE文件中调用代码或导入代码，也是如此（标记为Import）。

开始的两个表列举了这些导入和导出表。数据目录中的第三个表指向驻留在PE文件中的资源。下一个表指向由异常组成的表——所有的CPU（不包括486），都合并成这样一个表。接下来是Certificate表，它不是一个RVA，而是文件的偏移量。Relocation是这样一种方法——可以将PE文件被加载到内存中的任何地方。

接下来是Debug目录和Copyright目录。在某些情形中，这是特定于架构的数据。Global Ptr表只用于64位机器。线程使用TLS（Thread Local Storage）初始化节。Load Config只用于Windows NT、Windows 2000和Windows XP。

Bound Import包括了PE文件绑定到的Dll文件的详细信息。

Import Address表（IAT）指向第一个Import Address表的方向并处理Dll。Delay Loading Dll是由用于运行时库的链接器实现的，操作系统不认识它。对我们而言，CLR头或COM描述符是最重要的表，因为它指向了第一个.NET头。

下面的程序主要关注于CLR结构。

a.cs

using System;
using System.IO;

public class zzz
{
    public static void Main()
    {
        zzz a = new zzz();
        a.abc();
    }

    public void abc()
    {
        FileStream s = new FileStream("C:\\mdata\\b.exe", FileMode.Open);
        BinaryReader r = new BinaryReader(s);

        s.Seek(128 + 4 + 20 + 96 + 112, SeekOrigin.Begin);

        int rva, size;
        rva = r.ReadInt32();
        size = r.ReadInt32();

        int where = rva % 0x2000 + 512;
        Console.WriteLine(where);

        s.Seek(where, SeekOrigin.Begin);
        size = r.ReadInt32();
        Console.WriteLine("CLR Header size {0}", size);

        int majorruntimeversion;
        majorruntimeversion = r.ReadInt16();
        Console.WriteLine("Major Runtime Version {0}", majorruntimeversion);

        int minorruntimeversion;
        minorruntimeversion = r.ReadInt16();
        Console.WriteLine("Minor Runtime Version {0}", minorruntimeversion);

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("MetaData RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        int flags = r.ReadInt32();
        Console.Write("Flags ");

        if ((flags & 0x01) == 0x01)
            Console.Write("ILONLY ");

        if ((flags & 0x02) == 0x02)
            Console.Write("32 Bit Required ");

        if ((flags & 0x08) == 0x08)
            Console.Write("Strong Name Signature ");

        if ((flags & 0x010000) == 0x010000)
            Console.Write("Track Debug Data ");

        Console.WriteLine();

        int entrypointtoken = r.ReadInt32();
        Console.WriteLine("Entry Point Token {0}", entrypointtoken.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Resources RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Strong Name Signature RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Code Manager Table RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("VTable Fixups RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Export Address Table Jumps RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));

        rva = r.ReadInt32();
        size = r.ReadInt32();
        Console.WriteLine("Managed Native Header RVA={0} Size={1}", rva.ToString("X"), size.ToString("X"));
    }
}

Output

520

CLR Header size 72

Major Runtime Version 2

Minor Runtime Version 0

MetaData RVA=207C Size=1F0

Flags ILONLY

Entry Point Token 6000001

Resources RVA=0 Size=0

Strong Name Signature RVA=0 Size=0

Code Manager Table RVA=0 Size=0

VTable Fixups RVA=0 Size=0

Export Address Table Jumps RVA=0 Size=0

Managed Native Header RVA=0 Size=0

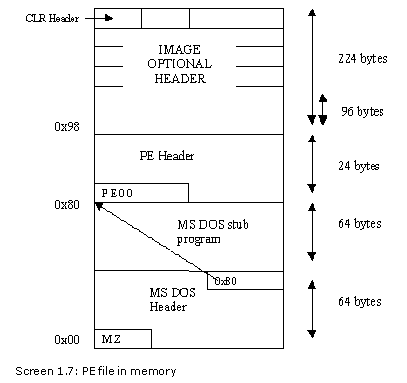

倒数第2个数据目录项是这样一个结构体，它包括了CLR头的RVA和大小。在32位机器的数据目录中，头的位置是相同的，但是在64位机器中有所改变。如果我们能碰到谁有64位的机器的话，那就是另外一回事了。

在文件中，我们把文件指针放在第360个位置上来读取CLR头的RVA和大小。我们通过添加14个结构的208个字节到PE头的148字节上，这就到了CLR头——也就是第360个字节的前面。每个结构体都具有8字节大小。因此，字节数量可以预知为112。

RVA分配内存位置0x2008。为了确定节中的准确定位，我们对这个值使用模（modulus）运算，模为2000。这样求得的余数为8，它决定了头代码的基位置。为了获取文件中的数据，将会在file alignment的512字节上添加8字节。开始的512字节会被跳过，因为它们包括了头的所有详细内容。因此，CLR头开始于这个文件起始位置的512字节处。

这个头开始于Size字段。因此CLR头的大小是72（0x48）。之后是2个短整数，它们表示CLR的主版本号和次版本号。

存储在这两个字段中的值2和0，是当可执行体运行时所希望的CLR版本号。

接下来是元数据的RVA和Size。我们终于到了本书的精华部分。下一章将主要介绍元数据。

按照顺序，下一个是Flag字段，和Characteristics字段一样，工作在位级（bit level）上。

在我们的示例中，只有第1位是on，它指定了映像为一个IL映像。第2位表示代码可以在什么系统上执行，例如32位或64位。如果这个位为on，那么可执行体就能在32位机器上运行，64位上的运行时是不可以加载这个程序的。

第4位表示一个强签名，而下一位则跟踪了调试数据标志，它总是为0。

我们将在适当时候重新访问Entry Point Token。

在标志之后是一系列数据目录，这里第一个数据目录指向资源而第二个数据目录指向String Name Signature。这个结构指向PE文件的哈希数据，它是由加载器用来绑定和进行版本控制的。

根据文档，紧随其后的是CodeManagerTable，它总是为0。类中的虚函数使用了V表来执行它们的“戏法”，从而，VTable Fixups（V表修正）是必须的。最后两个数据目录，分别是Export Address Table Jumps和Managed Native Header，它们的值总是为0。

这里，我们留有很多东西没有介绍，但是我们保证在本书结束之前将会对其全部进行说明的。
