深度学习(DL)与卷积神经网络(CNN)学习笔记随笔-01-CNN基础知识点

第一天《CNN基础知识点》From：Convolutional Neural Networks (LeNet)

1. 神经认知机。
   CNN的灵感来源在诸多论文中已经讲得很全面了，就是伟大的生物发现Receptive Field（感受野细胞）。根据这个概念提出了神经认知机。它的主要作用就是Recept部分图像信息（或特征），然后通过分层递交相连，将各个局部特征组合成整个图像特征。 需要仔细阅读的论文包括：
   (1) 第一篇关于感受野功能的论文Receptive fields and functional architecture of monkey striate cortex,1968
   (2) the NeoCognitron A self-organizing neural network model for a mechanism of pattern recognition unaffected by shift in position,1980
   (3) HMAX Robust object recog-nition with cortex-like mechanisms,2007
   (4) 非常重要的LeNet-5 Gradient-based learning applied to document recognition,1998
2. 稀疏连接。
   CNN层与层之间的连接并不全是全连接，而是局部连接，它的作用就是大幅度减少参数。

   图1 层间连接示意图
3. 权值共享。
   滤波器(filter)是图2第m层中每个小圆圈对应的一个神经元，它们的weight和bias是相同的(就是共享相同的参数)，然后每个神经元与输入图像数据进行卷积运算，就得到了m层 –特征图层(feature map，每一层可以包含多个特征图)，此特征图包含3个隐藏节点(hidden units)。（以上是我个人理解，如有错误，欢迎指出，初学者，见谅）。梯度下降法仍然可以用来训练它们所共享的参数，不过需要在原算法基础上进行小的改动。weight的梯度就是简单的对每个weight中的参数的梯度求和得到。

   图2 权值共享图
4. 注解说明。
   定义 hk代表某层的第k个特征图。
   公式 hkij=tanh((Wk∗x)ij+bk) 用来计算hk 。
   为了更丰富的表示数据特征，每个隐藏层会包含多个特征图。以下图为例：

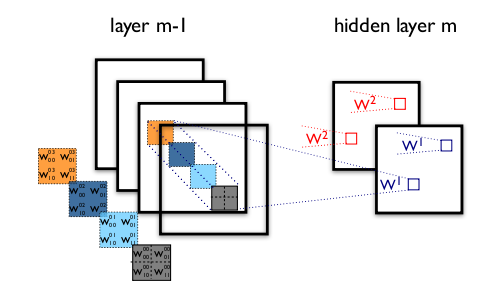

   图3 举例，一层中含4个特征图
   图3中的CNN含有2层，m−1层包含4个特征图，m层包含2个特征图，记为h0和h1，h0和h1中的每个像素值是由前一层的每个特征图通过2∗2的感受野计算得出。其中，h0和h1的权值W0和W1是一个3维张量(在这里或许等同于矢量，求解释)，第一维表示前一层特征图的下标，后两维表示该特征图的坐标。综合起来，Wklij表示m层第k个特征图的每一个像素点的权重与m−1层第l个特征图的(i,j)像素点的权重相连接。
5. 卷积运算。
   用的是著名的Python库Theano. ConvOp。具体如何使用见原网页，讲的很详细。
6. 最大池化。
   CNN中另外一个很重的概念就是最大池化。它是一种非线性的下采样（个人理解其作用类似于降维）方法。最大池化把输入图像划分不相重叠的图像矩阵块，每一个子区域输出其最大值。最大池化方法在视觉处理问题中非常有效的两个原因是：
   (1) 通过减少非最大值来降低对上层的计算复杂度。
   (2) 池化结果支持平移不变性。在卷积层中，每个像素点有8个方向可以平移。当最大池化窗口为2∗2区域时，其中有3个方向会产生相同结果；当最大池化窗口为3∗3区域时，则会有5个方向会产生相同的结果。
   在Theano中的应用举例就不介绍了。

7. 至此，CNN的基本知识点基本介绍完毕。下一节学习一个完整的CNN模型–LeNet-5

   参考资料
   (1) http://deeplearning.net/tutorial/lenet.html
   (2) Deep Learning（深度学习）学习笔记整理系列之（七）
   (3) Deep learning with Theano 官方中文教程（翻译）（四）—— 卷积神经网络（CNN）
