TensorFlow与OpenCV，读取图片，进行简单操作并显示

本文是OpenCV  2 Computer Vision Application Programming Cookbook读书笔记的第一篇。在笔记中将以Python语言改写每章的代码。

PythonOpenCV的配置这里就不介绍了。

注意，现在opencv for python就是通过NumPy进行绑定的。所以在使用时必须掌握一些NumPy的相关知识！

图像就是一个矩阵，在OpenCV for Python中，图像就是NumPy中的数组！

如果读取图像首先要导入OpenCV包，方法为：

import cv2

读取并显示图像

在Python中不需要声明变量，所以也就不需要C++中的cv::Mat xxxxx了。只需这样：

img = cv2.imread("D:cat.jpg")

OpenCV目前支持读取bmp、jpg、png、tiff等常用格式。更详细的请参考OpenCV的参考文档。

接着创建一个窗口

cv2.namedWindow("Image")

然后在窗口中显示图像

cv2.imshow("Image", img)

最后还要添上一句：

cv2.waitKey (0)

如果不添最后一句，在IDLE中执行窗口直接无响应。在命令行中执行的话，则是一闪而过。

完整的程序为：

import cv2

img = cv2.imread("D:\cat.jpg")
cv2.namedWindow("Image")
cv2.imshow("Image", img)
cv2.waitKey (0)
cv2.destroyAllWindows()

最后释放窗口是个好习惯！

创建/复制图像

新的OpenCV的接口中没有CreateImage接口。即没有cv2.CreateImage这样的函数。如果要创建图像，需要使用numpy的函数（现在使用OpenCV-Python绑定，numpy是必装的）。如下：

emptyImage = np.zeros(img.shape, np.uint8)

在新的OpenCV-Python绑定中，图像使用NumPy数组的属性来表示图像的尺寸和通道信息。如果输出img.shape，将得到(500, 375, 3)，这里是以OpenCV自带的cat.jpg为示例。最后的3表示这是一个RGB图像。

也可以复制原有的图像来获得一副新图像。

emptyImage2 = img.copy();

如果不怕麻烦，还可以用cvtColor获得原图像的副本。

emptyImage3=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#emptyImage3[...]=0

后面的emptyImage3[...]=0是将其转成空白的黑色图像。

保存图像

保存图像很简单，直接用cv2.imwrite即可。

cv2.imwrite("D:\cat2.jpg", img)

第一个参数是保存的路径及文件名，第二个是图像矩阵。其中，imwrite()有个可选的第三个参数，如下：

cv2.imwrite("D:\cat2.jpg", img，[int(cv2.IMWRITE_JPEG_QUALITY), 5])

第三个参数针对特定的格式： 对于JPEG，其表示的是图像的质量，用0-100的整数表示，默认为95。 注意，cv2.IMWRITE_JPEG_QUALITY类型为Long，必须转换成int。下面是以不同质量存储的两幅图：

对于PNG，第三个参数表示的是压缩级别。cv2.IMWRITE_PNG_COMPRESSION，从0到9,压缩级别越高，图像尺寸越小。默认级别为3：

cv2.imwrite("./cat.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 0])
cv2.imwrite("./cat2.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 9])

保存的图像尺寸如下：

还有一种支持的图像，一般不常用。

完整的代码为：

import cv2
import numpy as np

img = cv2.imread("./cat.jpg")
emptyImage = np.zeros(img.shape, np.uint8)

emptyImage2 = img.copy()

emptyImage3=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#emptyImage3[...]=0

cv2.imshow("EmptyImage", emptyImage)
cv2.imshow("Image", img)
cv2.imshow("EmptyImage2", emptyImage2)
cv2.imshow("EmptyImage3", emptyImage3)
cv2.imwrite("./cat2.jpg", img, [int(cv2.IMWRITE_JPEG_QUALITY), 5])
cv2.imwrite("./cat3.jpg", img, [int(cv2.IMWRITE_JPEG_QUALITY), 100])
cv2.imwrite("./cat.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 0])
cv2.imwrite("./cat2.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 9])
cv2.waitKey (0)
cv2.destroyAllWindows()

参考资料：
《OpenCV References Manuel》

图像是人们喜闻乐见的一种信息形式，“百闻不如一见”，有时一张图能胜千言万语。图像处理是利用计算机将数值化的图像进行一定（线性或非线性）变换获得更好效果的方法。Photoshop，美颜相机就是利用图像处理技术的应用程序。深度学习最重要的应用领域就是计算机视觉（CV, Computer Vision），历史上，MNIST 手写体数字识别和 ImageNet 大规模图像识别均得益于深度学习模型，取得了相比传统方法更高的准确率。从 2012 年的 AlexNet 模型开始，随后的 VGG, GoogLeNet, ResNet 等模型不断刷新 ImageNet 图像识别准确率纪录，甚至超过了人类水平。为了获得良好的识别效果，除了使用更好的模型，数据集的预处理也是十分重要的一项内容，最常用的方法有尺度缩放、随机切片、随机翻转、颜色变换等。

本文介绍如何使用 TensorFlow 完成图像数据的预处理，以及如何使用 tensorboard 工具将图像数据进行可视化。在使用 TensorFlow 实现图像识别、目标检测时会经常用到本文介绍的内容。

首先看下输入图像，是一只猫：

TensorFlow 读取图片数据代码：

reader = tf.WholeFileReader()

key, value = reader.read(tf.train.string_input_producer(['cat.jpg']))

image0 = tf.image.decode_jpeg(value)

用过 Caffe 的读者可能会非常熟悉上面的图片（位于 caffe/examples/images/cat.jpg）。原图尺寸为 360 x 480。

图像缩放

代码：

resized_image = tf.image.resize_images(image0, [256, 256],

        method=tf.image.ResizeMethod.AREA)

其中 method 有四种选择：

ResizeMethod.BILINEAR ：双线性插值

ResizeMethod.NEAREST_NEIGHBOR ： 最近邻插值

ResizeMethod.BICUBIC ： 双三次插值

ResizeMethod.AREA ：面积插值

读者可以分别试试，看看缩放效果。

图像裁剪

代码：

cropped_image = tf.image.crop_to_bounding_box(image0, 20, 20, 256, 256)

图像水平翻转

代码：

flipped_image = tf.image.flip_left_right(image0)

除此之外还可以上下翻转：

flipped_image = tf.image.flip_up_down(image0)

图像旋转

代码：

rotated_image = tf.image.rot90(image0, k=1)

其中 k 值表示旋转 90 度的次数，读者可以尝试对原图旋转 180 度、270 度。

图像灰度变换

代码：

grayed_image = tf.image.rgb_to_grayscale(image0)

从上面看到，用 TensorFlow 实现上述图像预处理是非常简单的。TensorFlow 也提供了针对目标检测中用到的 bounding box 处理的 api，有兴趣的读者可以翻阅 api 文档（https://www.tensorflow.org/versions/r1.0/api_docs/Python/image/working_with_bounding_boxes）学习。

为了方便查看图像预处理的效果，可以利用 TensorFlow 提供的 tensorboard 工具进行可视化。

使用方法也比较简单，直接用 tf.summary.image 将图像写入 summary，对应代码如下：

img_resize_summary = tf.summary.image('image resized', tf.expand_dims(resized_image, 0))

cropped_image_summary = tf.summary.image('image cropped', tf.expand_dims(cropped_image, 0))

flipped_image_summary = tf.summary.image('image flipped', tf.expand_dims(flipped_image, 0))

rotated_image_summary = tf.summary.image('image rotated', tf.expand_dims(rotated_image, 0))

grayed_image_summary = tf.summary.image('image grayed', tf.expand_dims(grayed_image, 0))

merged = tf.summary.merge_all()

with tf.Session() as sess:

  summary_writer = tf.summary.FileWriter('/tmp/tensorboard', sess.graph)

  summary_all = sess.run(merged)

  summary_writer.add_summary(summary_all, 0)

  summary_writer.close()

运行该程序，会在 /tmp/tensorboard 目录下生成 summary，接着在命令行启动 tensorboard 服务：

打开浏览器，输入 127.0.0.1:6006 就可以查看 tensorboard 页面了（Ubuntu 自带的 firefox 打开 tensorboard 时不显示图像，可以更换为 Chrome 浏览器）。

TensorBoard 图像可视化效果

TensorFlow与OpenCV，读取图片，进行简单操作并显示

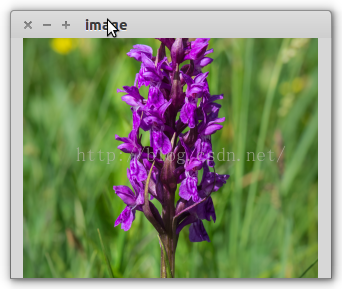

1 opencv读入图片，使用tf.Variable初始化为tensor，加载到tensorflow对图片进行转置操作，然后opencv显示转置后的结果

import tensorflow as tf
import cv2

file_path = "/home/lei/Desktop/"
filename = "MarshOrchid.jpg"

image = cv2.imread(filename, 1)
cv2.namedWindow('image', 0)
cv2.imshow('image', image)

# Create a TensorFlow Variable
x = tf.Variable(image, name='x')

model = tf.initialize_all_variables()

with tf.Session() as session:
  x = tf.transpose(x, perm=[1, 0, 2])
  session.run(model)
  result = session.run(x)

cv2.namedWindow('result', 0)
cv2.imshow('result', result)
cv2.waitKey(0)

2 OpenCV读入图片，使用tf.placeholder符号变量加载到tensorflow里，然后tensorflow对图片进行剪切操作，最后opencv显示转置后的结果

import tensorflow as tf
import cv2

# First, load the image again
filename = "MarshOrchid.jpg"
raw_image_data = cv2.imread(filename)

image = tf.placeholder("uint8", [None, None, 3])
slice = tf.slice(image, [1000, 0, 0], [3000, -1, -1])

with tf.Session() as session:
    result = session.run(slice, feed_dict={image: raw_image_data})
    print(result.shape)

cv2.namedWindow('image', 0)
cv2.imshow('image', result)
cv2.waitKey(0)

参考资料：

http://learningtensorflow.com/

http://stackoverflow.com/questions/34097281/how-can-i-convert-a-tensor-into-a-numpy-array-in-tensorflow
