和SERDES应用相关的高速系统PCB设计注意事项如下：
(1)微带(Microstrip)和带状线(Stripline)布线。

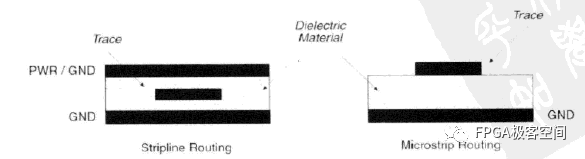

微带线是用电介质分隔的参考平面(GND或Vcc)的外层信号层上的布线，这样能使延迟最小；带状线则在两个参考平面(GND或Vcc)之间的内层信号层布线，这样能获得更大的容抗，更易于阻抗控制，使信号更干净，如图所示。
微带线和带状线最佳布线
(2)高速差分信号对布线。
高速差分信号对布线常用方法有边沿耦合(Edge Coupled)的微带(顶层)、边沿耦合的带状线(内嵌信号层，适合布高速SERDES差分信号对)和Broadside耦合微带等，如图所示。
高速差分信号对布线
(3)旁路电容 (BypassCapacitor)。
旁路电容是一个串联阻抗非常低的小电容，主要用于滤除高速变换信号中的高频干扰。在FPGA系统中主要应用的旁路电容有3种:高速系统(100MHz~1GHz)常用旁路电容范围有0.01nF到10nF，一般布在距离Vcc 1cm以内；中速系统(十几兆赫兹100MHz)，常用旁路电容范围为47nF到100nF钽电容，一般布在Vcc 3cm以内；低速系统(十几兆赫兹以下)，常用旁路电容范围为470nF到3300nF电容，在PCB上布局比较自由。
(4)电容最佳布线。
电容布线可遵循下列设计准则，如图所示。
电容最佳布线
-
使用大尺寸过孔(Via)连接电容引脚焊盘，以减少耦合容抗。
-
使用短而宽的线连接过孔和电容引脚的焊盘，或者直接将电容引脚的焊盘与过孔相连接。
-
使用LESR电容(Low Effective Series Resistance，低串联阻抗电容)。
-
每个GND引脚或过孔应该连接到地平面。
(5)高速系统时钟布线要点。
-
避免使用锯齿绕线，时钟布线要尽可能笔直。
-
尽量在单一信号层布线。
-
尽可能不使用过孔，因为过孔将带来强烈的反射和阻抗不匹配。
-
尽量在顶层用微带布线，从而避免使用过孔且使信号时延最小。
-
将地平面尽量布在时钟信号层旁，用以减少噪音和串扰。如果使用内部信号层布时钟线，可以使用两个地平面将时钟信号层夹在中间，以减少噪声和干扰。缩短信号时延。
-
时钟信号应该正确阻抗匹配。
(6)高速系统耦合与布线注意事项。
-
注意差分信号的阻抗匹配。
-
注意差分信号线的宽度，使之可以容忍20%的信号上升或下降时间。
-
使用合适的连接器，连接器的额定频率应该能满足设计的最高频率。
-
差分信号对尽量使用edge-couple方式耦合，避免使用broadside-couple方式耦合，使用3S分式法则，避免过耦合或串扰。
(7)高速系统噪声滤波注意事项。
-
减少电源噪声带来的低频干扰(1KHz以下)，在每个电源接入端加屏蔽或者滤波电路。
-
在每处电源进入PCB的地方加100F的电解电容滤波。
-
为了减少高频噪音，在每处Vcc和GND处尽可能多地布置去耦合电容。
-
将Vcc和GND平面平行布置，并用电介质(如FR-4PCB)分隔，在其他层布置旁路电容。
(8)高速系统地弹(Ground Bounce)
-
尽量在每处Vcc/GND信号对上添加去耦合电容。
-
在计数器等高速翻转信号的输出端加外部Buffer,以减少驱动能力的要求。
-
将为使用的用户I/O设置成输出为低电平的输出信号，这相当于虚拟的GND，将这些低电平输出连接到地平面。
-
对于速度要求不苛刻的输出信号设置为Slow Slew (低上升斜率)的模式。
-
控制负载容抗。
-
减少时钟不停翻转的信号，或者将这种信号尽量均匀地分布在芯片的四周。
-
将翻转频繁的信号尽量靠近芯片的GND引脚布置。
-
设计同步时序电路时应该尽量避免输出瞬时全部翻转。
-
将电源和地引岔开布置，这样可以起到在整体上中和电感的作用。
