EPLAN符号库的配置

问题描述

EPLAN安装破解完成之后，初次打开报错，报错的内容包括找不到符号库以及插入符号显示符号数为0  ，经过梳理发现可能是符号库的配置有问题。

解决过程

1.建立默认文件夹

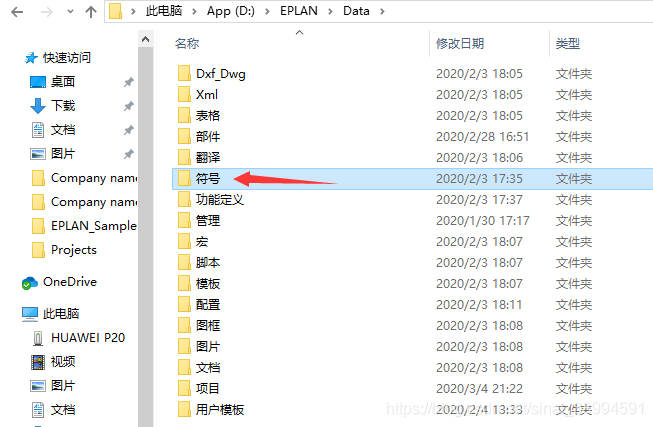

• 在安装目录的Data文件夹下新建中文目录如图1所示。

图1

• 如果安装目录没有Data文件夹，手动创建一个，并在“符号”文件夹下创建“Company name”文件夹。

图2

2.将主数据拷贝到默认文件（新建）下

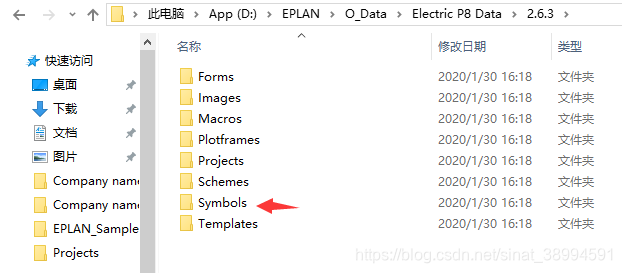

• 将原始数据全部复制到图1中文目录下，原始数据位置如图3、4所示。

图3

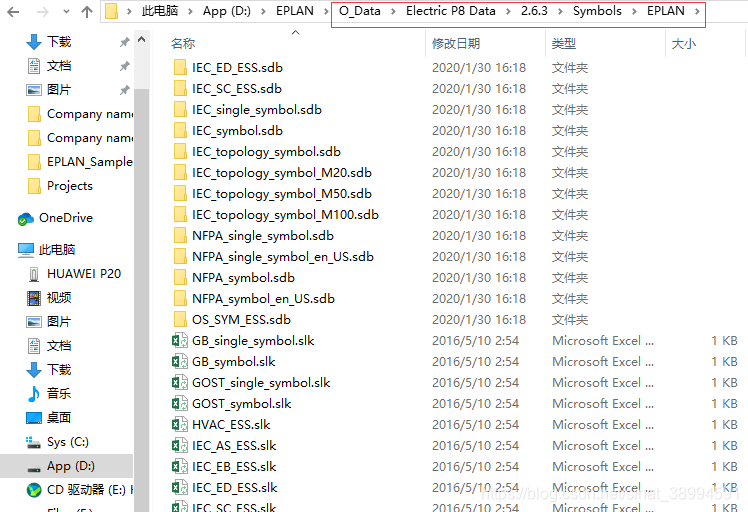

• 在 D:EPLANO_DataElectric P8 Data2.6.3SymbolsEPLAN 文件夹下按 Ctrl+A 复制全部文件到图1中D:EPLANData符号Company name 文件夹下。

图4

3.配置项目符号库

• 在软件中进行工程中库的配置

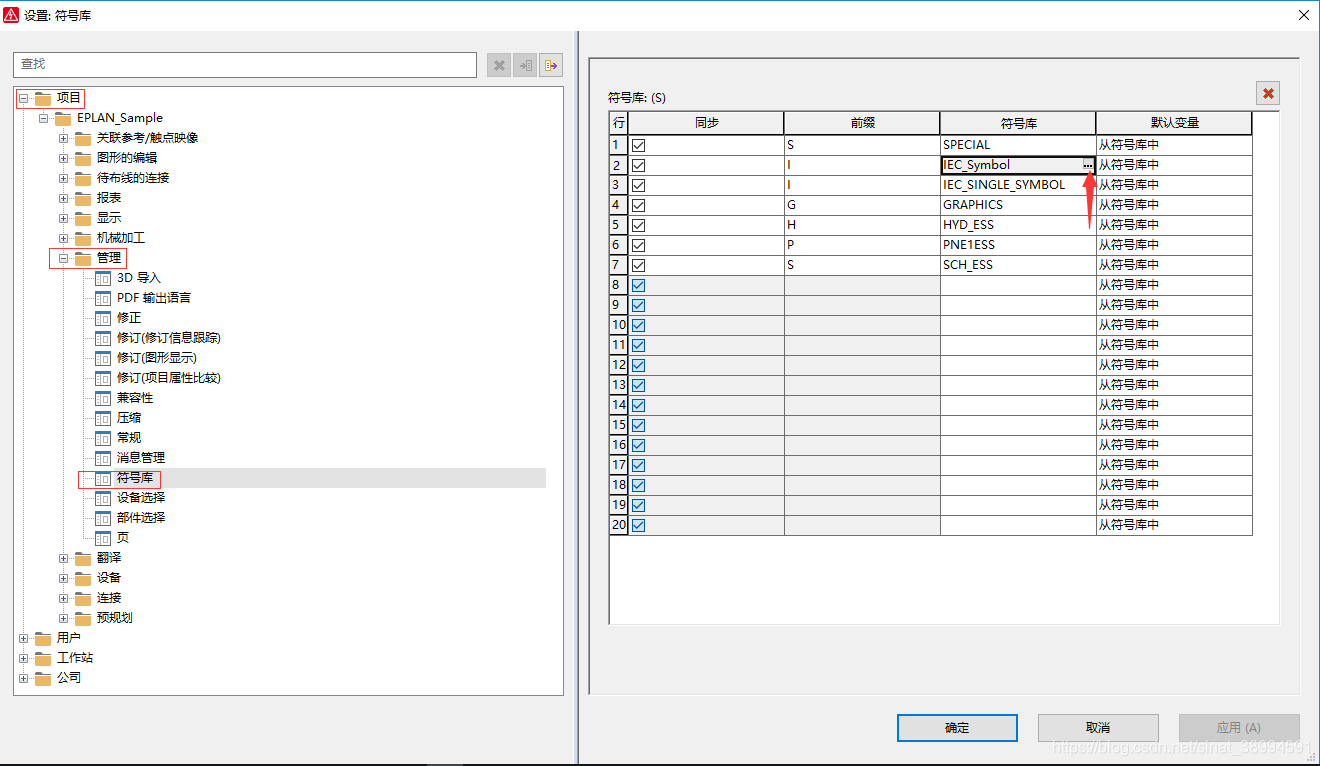

1.  通过：选项-设置 进入图5所示界面

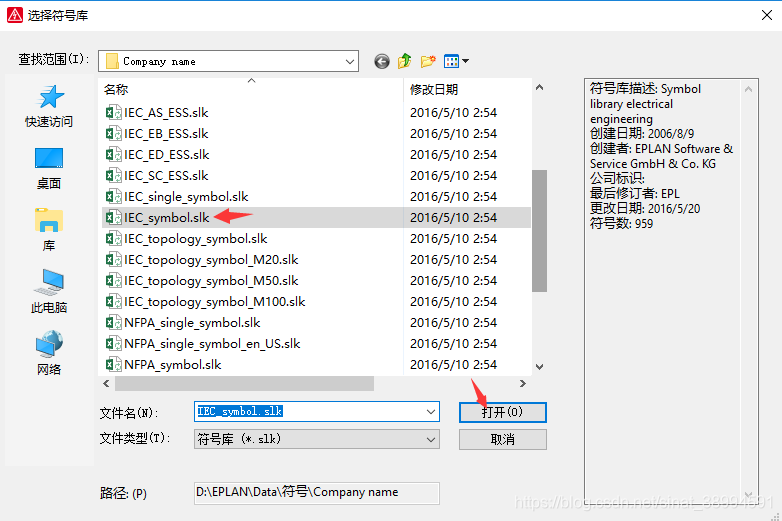

2. 点击“...”选择对应的符号库即可

图5

图6

其他方法

• 也可以通过修改系统主数据默认路径来解决此问题。
• 主数据 默认路径修改：工具—>主数据—>同步当前项目—>单击右上角的“...”进入设置界面。
