ImageView 缩放
scaleType 属性
将图片固定对角线长度等比例伸缩
测试代码
布局

ImageView 缩放

scaleType 属性

scaleType属性的8种样式：

• matrix：用矩阵来绘制
• center系列
  • center：按图片的原来大小居中显示，当图片长/宽超过View的长/宽，则截取图片的居中部分显示
  • centerCrop：按比例扩大图片大小居中显示，使得图片长(宽)等于或大于View的长(宽)
  • centerInside：将图片的内容完整居中显示，通过按比例缩小原来的size使得图片长/宽小于或等于View的长/宽
• fit系列
  • fitXY：把图片不按比例扩大/缩小到View的大小显示，目标是把图片塞满整个View
  • fitCenter：把图片按比例扩大/缩小到View的宽度，居中显示
  • fitStart：把图片按比例扩大/缩小到View的宽度，显示在View的上部分位置
  • fitEnd：把图片按比例扩大/缩小到View的宽度，显示在View的下部分位置

注意：

• 明确指定大小且不设置任何scaleType属性的时候，scaleType属性默认为fitCenter
• 设置为wrap_content时，设置任何scaleType属性都是无效的，因为会自动拉伸到图片大小
• 设置为wrap_content时，如果图片非常大，上下会有大片区域的白边，这是不能忍受的

将图片固定对角线长度等比例伸缩

拉伸或压缩后的结果为：图片的对角线等于某一设定值

int width = gifsBean.width;
int height = gifsBean.height;

double A = DisplayUtil.dip2px(200);
double B = width;
double C = height;

width = (int) (B * Math.sqrt(A * A / (B * B + C * C)));
height = (int) (C * Math.sqrt(A * A / (B * B + C * C)));

RelativeLayout.LayoutParams layoutParam = (LayoutParams) holder.gif_iv.getLayoutParams();
layoutParam.height = height;
layoutParam.width = width;
holder.gif_iv.setLayoutParams(layoutParam);

测试代码

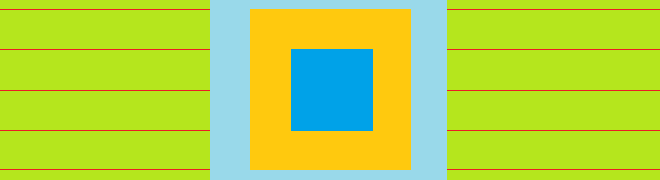

原始图片

效果图

布局

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
            android:layout_width="match_parent"
            android:layout_height="wrap_content">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="无scaleType，且宽高都为wrap_content(220dp*60dp)"/>

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:src="@drawable/pic"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="scaleType=fitXY (不同比例缩放--填充、拉伸)"/>

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="80dp"
            android:background="@color/colorAccent"
            android:scaleType="fitXY"
            android:src="@drawable/pic"/>

        <ImageView
            android:layout_width="150dp"
            android:layout_height="80dp"
            android:layout_marginTop="1dp"
            android:background="@color/colorPrimary"
            android:scaleType="fitXY"
            android:src="@drawable/pic"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="scaleType=centerCrop(同比例缩放--填充、截取)"/>

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="80dp"
            android:background="@color/colorAccent"
            android:scaleType="centerCrop"
            android:src="@drawable/pic"/>

        <ImageView
            android:layout_width="150dp"
            android:layout_height="80dp"
            android:background="@color/colorPrimary"
            android:scaleType="centerCrop"
            android:src="@drawable/pic"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="不添加时默认为fitCenter(同比例缩放--不填充、不截取)"/>

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="80dp"
            android:background="@color/colorAccent"
            android:src="@drawable/pic"/>

        <ImageView
            android:layout_width="150dp"
            android:layout_height="80dp"
            android:background="@color/colorPrimary"
            android:src="@drawable/pic"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="scaleType=centerInside(同比例缩小--不能扩大)"/>

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="80dp"
            android:background="@color/colorAccent"
            android:scaleType="centerInside"
            android:src="@drawable/pic"/>

        <ImageView
            android:layout_width="150dp"
            android:layout_height="80dp"
            android:background="@color/colorPrimary"
            android:scaleType="centerInside"
            android:src="@drawable/pic"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="scaleType=center(不缩放--截取中间部分)"/>

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="80dp"
            android:background="@color/colorAccent"
            android:scaleType="center"
            android:src="@drawable/pic"/>

        <ImageView
            android:layout_width="150dp"
            android:layout_height="80dp"
            android:background="@color/colorPrimary"
            android:scaleType="center"
            android:src="@drawable/pic"/>
    </LinearLayout>
</ScrollView>

16 种图形混合模式 PorterDuff Xfermodes

ProterDuff是两个人名的组合：Tomas Proter和Tom Duff，他们是最早在SIGGRAPH(Special Interest Group for Computer GRAPHICS,计算机图形图像特别兴趣小组)上提出图形混合概念的大神级人物。

利用ProterBuff.Mode我们可以完成任意2D图像测操作

首先绘制Dst(黄色的)，然后绘制Src(蓝色的)

• PorterDuff.Mode.CLEAR 所绘制不会提交到画布上
• PorterDuff.Mode.SRC 显示上层绘制图片
• PorterDuff.Mode.DST 显示下层绘制图片
• PorterDuff.Mode.SRC_OVER 正常绘制显示，上下层绘制叠盖
• PorterDuff.Mode.DST_OVER 上下层都显示。下层居上显示
• PorterDuff.Mode.SRC_IN 取两层绘制交集。显示上层
• PorterDuff.Mode.DST_IN 取两层绘制交集。显示下层
• PorterDuff.Mode.SRC_OUT 取上层绘制非交集部分
• PorterDuff.Mode.DST_OUT 取下层绘制非交集部分
• PorterDuff.Mode.SRC_ATOP 取下层非交集部分与上层交集部分
• PorterDuff.Mode.DST_ATOP 取上层非交集部分与下层交集部分
• PorterDuff.Mode.XOR 取两层绘制非交集。两层绘制非交集
• PorterDuff.Mode.DARKEN 上下层都显示。变暗
• PorterDuff.Mode.LIGHTEN 上下层都显示。变量
• PorterDuff.Mode.MULTIPLY 取两层绘制交集
• PorterDuff.Mode.SCREEN 上下层都显示
