通过学习本算例您将获得？
1、学会周期性网格设置
2、学会Mixture多相流+空化模型模拟离心泵空化过程
3、学会如何显示空化区域等相关后处理
如何获取本算例全部原始文档（mesh、cas、dat）？
请搜索微信公众号：cfd入门到精通，或者扫描下面二维码，联系小编免费获取啦，仅供学习使用，请勿用于商业！
目 录
1. 摘要1
2. 计算模型介绍1
3. 前处理2
4. 求解设置3
4.1 启动Fluent3
4.2 模型设置3
4.3 添加材料5
4.4 边界条件设置8
4.5 求解方法设置9
4.6 流场初始化9
4.7 求解10
5. 后处理11
5.1 启动Results模块11
5.2 显示速度云图12
5.3 湍动能云图显示13
5.4 压力云图显示14
5.5 气体体积分数显示16
1. 摘要
空化是一种由于压力降低引起的局部气化现象。液体内局部压力降低时，液体内部或液固交界面上蒸气或气体的空穴(空泡)的形成、发展和溃灭的过程。离心泵空化时会导致泵的性能下降，同时也会造成系统振动。利用Fluent软件对离心泵的内部空化流动进行模拟，可以缩短水泵产品的开发周期并降低开发成本。
2. 计算模型介绍

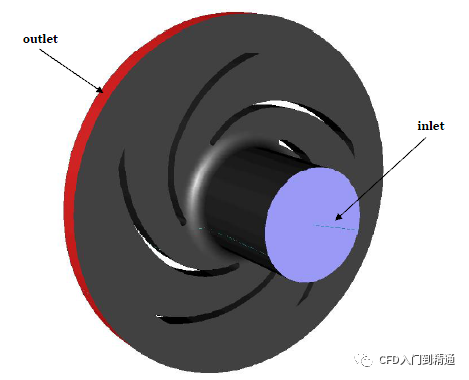

本案例所模拟的是水流在水泵内部的空化流动情况。图2是模型示意图，进口和出口边界如图中所示，共有5个叶片。由于该几何模型具有周期性，计算时只采用其1/5模型。
3. 前处理
叶片边界命名为blade，进口边界命名为inlet，出口命名为outlet，周期面命名为periodic.10和periodic.11。网格命名为beng.msh文件。
4. 求解设置
4.1 启动Fluent
双击Fluent，将Dimension修改为3D，如图 4所示。
4.2 模型设置
打开模型树中的【General】，双击【Model】,点击【Viscous】，选择realizable k-ε湍流模型，具体设置如图 5所示。

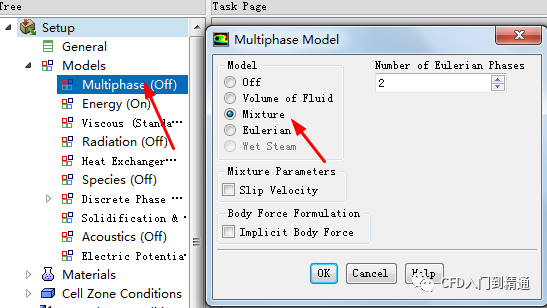

点击【Multiphase】，选择Mixture多相流模型，如图 6所示。如图 7所示，将操作压力设置为0。
