通过学习本算例您将获得？
1、学会利用cfx进行单流道叶片内流场瞬态仿真
2、学会如何使用时间变换模型（Time Transformation）
3、学会显示叶片载荷等相关后处理
温馨提示：点击图片放大看，可能更清晰哦
如何获取本算例全部原始文档（mesh、cas、dat）？
请搜索微信公众号：cfd入门到精通，或者扫描下面二维码，联系小编免费获取啦，仅供学习使用，请勿用于商业！
目 录
1. 摘要1
2. 案例描述1
3. 操作步骤2
3.1. 准备工作2
3.2. 计算类型与边界条件调整设置3
3.3. 保存.def文件8
3.4. CFX-Solver求解设置8
3.5. CFD-POST后处理设置9
4. 本章小结14
1. 摘要
本例目标在于指导如何进行带进口分布参数的CFX TBR（Transient Blade Row）模型计算设置，本例采用时间变换模型（Time Transformation）运用ANSYS19.0软件，对透平静子流场进行瞬态仿真，包括流动材料属性、边界条件、求解和后处理的设置。
2. 案例描述

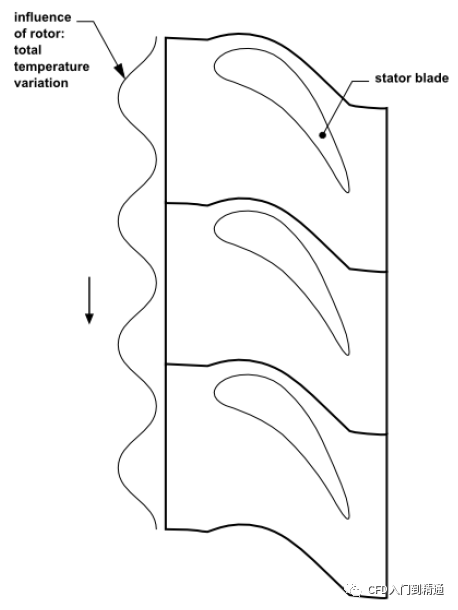

本例完整的几何为一级转-静轴流透平，包含21个静子叶片，28个转子叶片。计算时只考虑静子叶片，转子尾流以频率脉动的方式进入静子。静子以单流道方式呈现，通过周期面来模拟整周流动。
3. 操作步骤
3.1. 准备工作
3.1.1. 创建工作目录

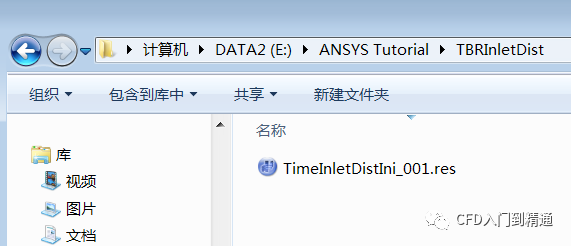

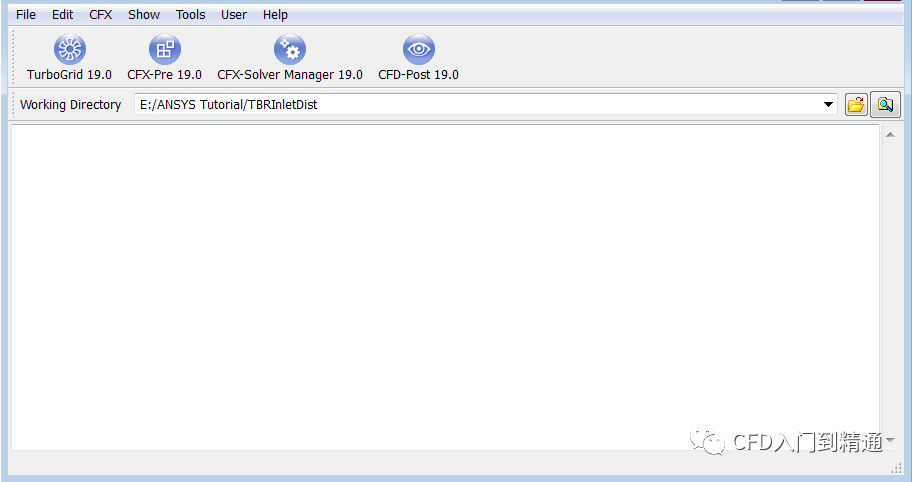

打开ANSYSCFX仿真软件，将文件TBRInletDistStator.gtm，TBRInletDistOutlet.csv，TBRInletDistCEL.ccl拷贝至英文文件目录下，更改Working Directory路径至网格文件目录下。
鼠标左键单击CFX-Pre 19.0，进入CFX-Pre界面。
3.1.2 新项目创建

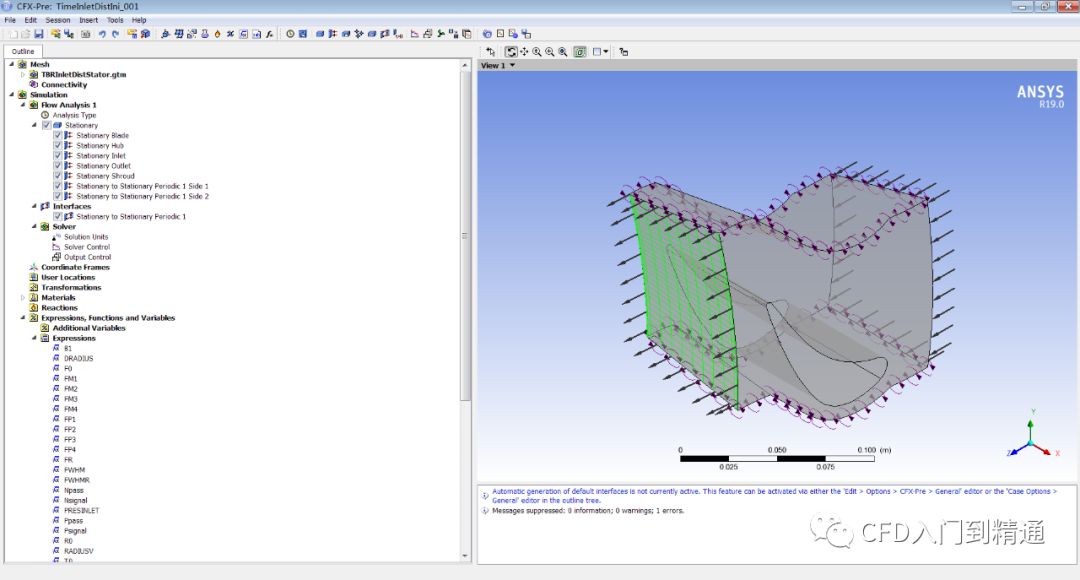

进入CFX-Pre界面，鼠标左键单击【File】>【Open Case】，在弹出的对话框中选取【Simulation Type】>【TimeInetDistIni_001.res】，点击【Open】导入已有的文件。
