前端之canvas详解（二）——圆和矩形的画法

一、用canvas画圆弧

用canvas画圆弧画圆弧有两种方法：

1、arc(x, y, r, startAngle, endAngle, anticlockwise): 以(x, y) 为圆心，以r 为半径，从 startAngle 弧度开始到endAngle弧度结束。anticlosewise 是布尔值，true 表示逆时针，false 表示顺时针(默认是顺时针)。

startAngle,endAngle是弧度，用角度时候如下所示(Math.PI / 180) * angle，angle换成角度即可。

arc(x0, y0, r1, (Math.PI / 180) * 35, (Math.PI / 180) * 145, false);

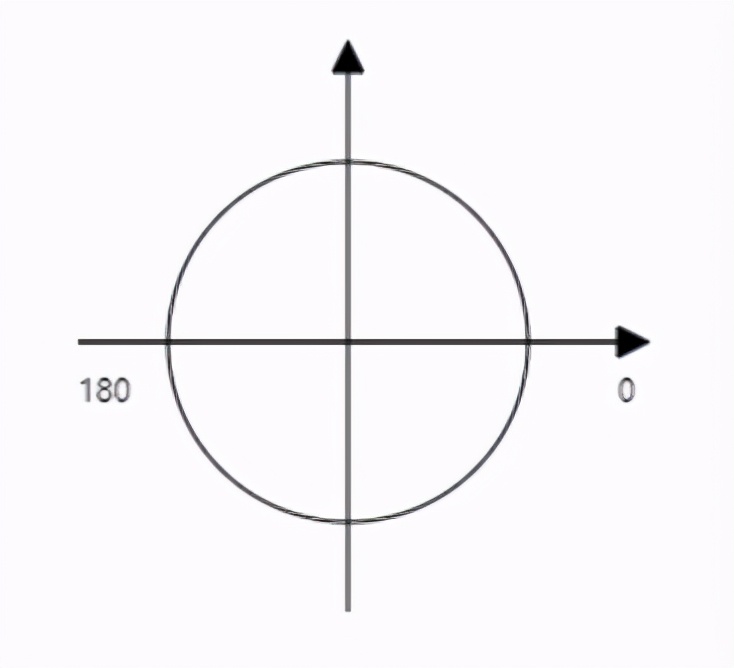

角度是以x轴正方向为0°，x轴负方向是180°，正好用canvas画了个图，现学现用。至于哪边是顺时针还是逆时针，看你的anticlockwise 参数了。

function draw(){
var canvas = document.getElementById('canvas');   //  获取canvas标签
   if (!canvas.getContext) return;
var ctx = canvas.getContext('2d');

  // 画的x轴
    ctx.moveTo(60,150);
    ctx.lineTo(240,150);
    ctx.stroke();

    // 画的y轴
    ctx.moveTo(150,60);
    ctx.lineTo(150,240);
    ctx.stroke();

    // 画的圆
    ctx.beginPath();
    ctx.arc(150, 150, 60, (Math.PI / 180) * 0, (Math.PI / 180) * 360, false);
    ctx.closePath();
    ctx.stroke();

  // 画的画的x轴箭头
    ctx.beginPath();
    ctx.moveTo(240,145);
    ctx.lineTo(240,155);
    ctx.lineTo(250,150);
    ctx.closePath();
    ctx.stroke();
    ctx.fill()

  // 画的画的y轴箭头
    ctx.beginPath();
    ctx.moveTo(145,60);
    ctx.lineTo(155,60);
    ctx.lineTo(150,50);
    ctx.closePath();
    ctx.stroke();
    ctx.fill()

  // 标上"0","180"
    ctx.fillText("0", 240, 170);
    ctx.fillText("180", 60, 170);
}

draw()



注意：ctx.beginPath();ctx.closePath();有时候感觉可有可无。最好还是用上，因为不结束路径，有时候你再次画线会和上次的线连上了。

2、arcTo(x1, y1, x2, y2, radius): 根据给定的控制点和半径画一段圆弧，最后再以直线连接两个控制点。

function draw(){
    var canvas = document.getElementById('canvas');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");

    ctx.beginPath();
    ctx.moveTo(50, 50);
      //参数1、2：控制点1坐标   参数3、4：控制点2坐标  参数4：圆弧半径
    ctx.arcTo(200, 50, 200, 200, 100);
    ctx.lineTo(200, 200)
    ctx.stroke();

    ctx.beginPath();
    ctx.rect(50, 50, 10, 10);
    ctx.rect(200, 50, 10, 10)
    ctx.rect(200, 200, 10, 10)
    ctx.fill()
}
draw();

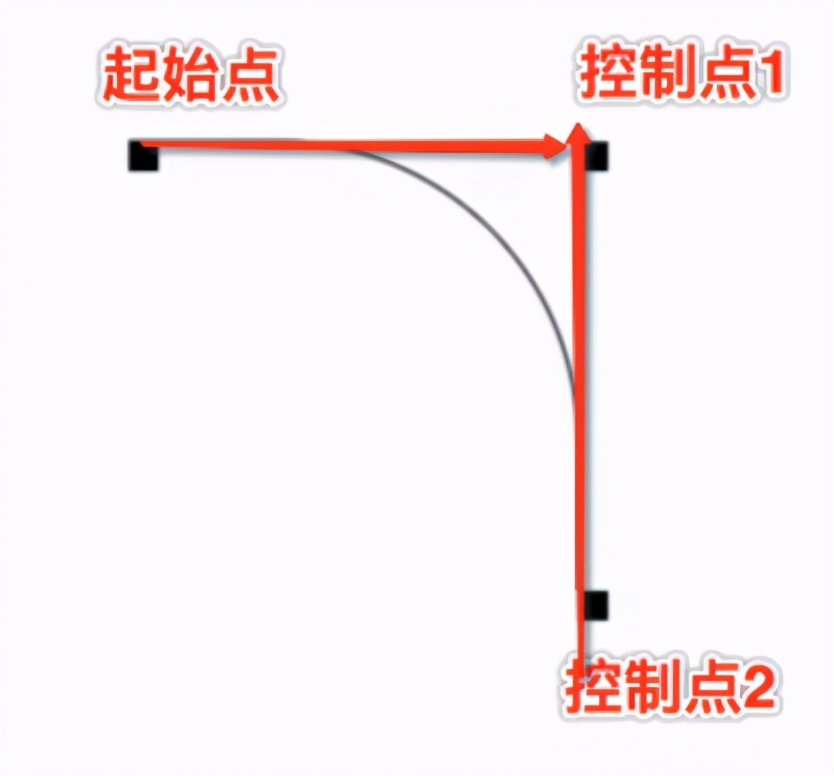

arcTo 方法的说明：

这个方法可以这样理解。绘制的弧形是由两条切线所决定。

第 1 条切线：起始点和控制点1决定的直线。

第 2 条切线：控制点1 和控制点2决定的直线。

其实绘制的圆弧就是与这两条直线相切的圆弧

二、用canvas画矩形

canvast 提供了三种绘制矩形的方法：

• 1、fillRect(x, y, width, height)：绘制一个填充的矩形。
• 2、strokeRect(x, y, width, height)：绘制一个矩形的边框。
• 3、clearRect(x, y, width, height)：清除指定的矩形区域，然后这块区域会变的完全透明。

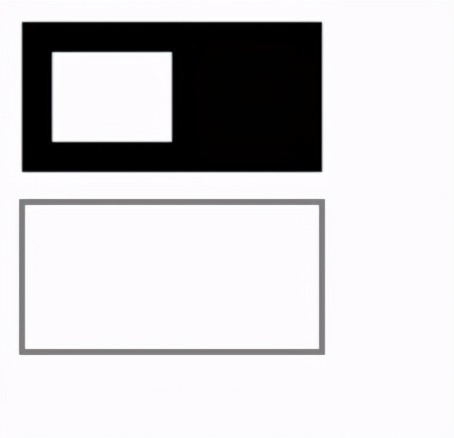

function draw(){
    var canvas = document.getElementById('canvas');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");
    ctx.fillRect(10, 10, 100, 50);     // 绘制矩形，填充的默认颜色为黑色
    ctx.strokeRect(10, 70, 100, 50);   // 绘制矩形边框
    ctx.clearRect(20, 20, 40, 30)   // 清除一个矩形区域
}
draw();

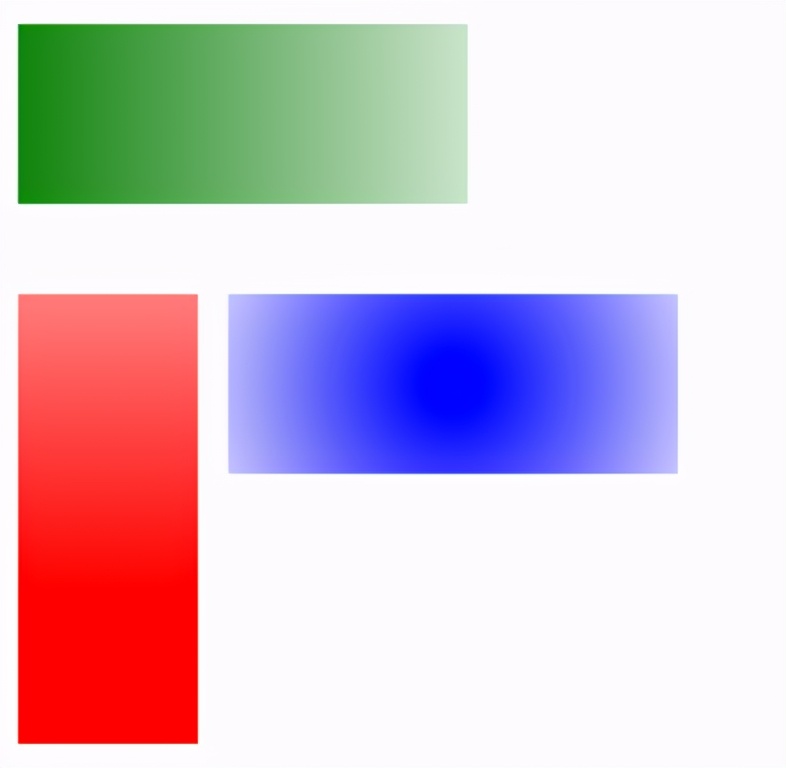

画一个渐变色的矩形。

function draw(){
    var canvas = document.getElementById('canvas');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");

  // 创建渐变的样式1
    var grd=ctx.createLinearGradient(0,0,200,0);
    grd.addColorStop(0,"green");
    grd.addColorStop(1,"white");

  // 创建渐变的样式2
    var rrd=ctx.createLinearGradient(0,200,0,0);
    rrd.addColorStop(0,"red");
    rrd.addColorStop(1,"white");

    // 创建渐变的样式3
  var crd=ctx.createRadialGradient(155,130,10,155,130,100);
    crd.addColorStop(0,"blue");
    crd.addColorStop(1,"white");


    ctx.fillStyle=grd; // 用第一种样式画矩形
    ctx.fillRect(10,10,150,80);

    ctx.fillStyle=rrd;// 用第二种样式画矩形
    ctx.fillRect(10,100,80,150);

   ctx.fillStyle=crd;// 用第三种样式画矩形
    ctx.fillRect(80,100,150,60);
}
draw();





渐变可以填充在矩形, 圆形, 线条, 文本等等, 各种形状可以自己定义不同的颜色。

以下有两种不同的方式来设置Canvas渐变：

• createLinearGradient(x,y,x1,y1) - 创建线条渐变
• createRadialGradient(x,y,r,x1,y1,r1) - 创建一个径向/圆渐变

当我们使用渐变对象，必须使用两种或两种以上的停止颜色。

addColorStop()方法指定颜色停止，参数使用坐标来描述，可以是0至1.

使用渐变，设置fillStyle或strokeStyle的值为 渐变，然后绘制形状，如矩形，文本，或一条线。

Canvas 绘制文本

使用 canvas 绘制文本，重要的属性和方法如下：

• font - 定义字体
• fillText(text,x,y) - 在 canvas 上绘制实心的文本
• strokeText(text,x,y) - 在 canvas 上绘制空心的文本

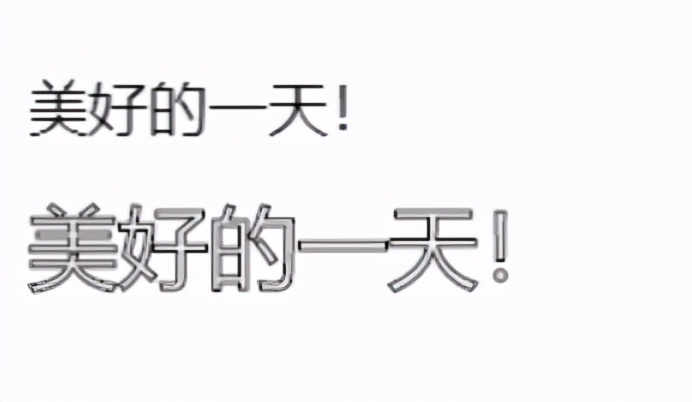

function draw(){
    var canvas = document.getElementById('canvas');
    if (!canvas.getContext) return;
    var ctx = canvas.getContext("2d");

    ctx.font="20px Arial";
    ctx.fillText("美好的一天！",10,50);

    ctx.font="30px Arial";
    ctx.strokeText("美好的一天！",10,100);
}
draw();
