Android的so注入( inject)和函数Hook(基于got表)

本文博客地址：http://blog.csdn.net/qq1084283172/article/details/53942648

前面深入学习了古河的Libinject注入Android进程，下面来 深入学习一下作者ariesjzj的博文《Android中的so注入(inject)和挂钩(hook) - For both x86 and arm》，注入的思路和古河的是一样的，但是代码的兼容性更好更好理解，适用于arm和x86模式下so注入和函数的Hook，这份代码自己也测试了一下，确实可以Hook目标函数成功，只是被Hook修改的目标函数，可能没有被系统调用，导致测试效果和作者ariesjzj给出稍有区别。

一、Android so注入和函数hook代码的说明

1.为inject工程代码添加必要的include文件

按照作者ariesjzj提供的代码文件，在eclipse中构建一个ndk的Inject代码工程（用于实现so的注入）和一个ndk的Inject_so代码工程（被注入的so以及实现函数Hook），并将作者ariesjzj提供的代码分别导入到这两个ndk的代码工程中，并按照我在前面博客中提到的方法为ndk工程添加必要的include头文件（Paths and Symbols），添加方法如下：

windows环境下，NDK编译需要添加的include头文件（根据编译的版本需要进行修改）：
右击项目 --> Properties --> 左侧C/C++ General --> Paths and Symbols --> 右侧Includes --> GNU C++(.cpp) --> Add
${NDKROOT}platformsandroid-19arch-armusrinclude
${NDKROOT}sourcescxx-stlgnu-libstdc++4.8include
${NDKROOT}sourcescxx-stlgnu-libstdc++4.8libsarmeabiinclude
${NDKROOT} oolchainsarm-Linux-androideabi-4.8prebuiltwindowslibgccarm-linux-androideabi4.8include

2.在编译Inject的代码工程时，编译可能会报 找不到头文件 的错误

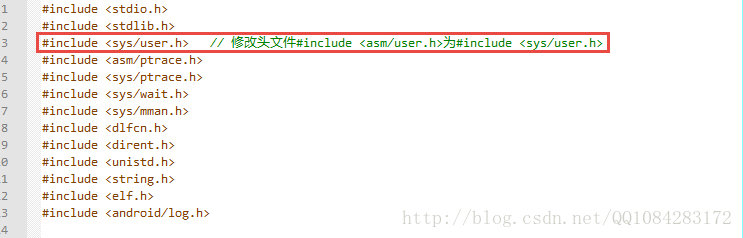

需要修改头文件 #include <asm/user.h> 为 #include <sys/user.h>

3.作者ariesjzj提供的Android so注入Hook函数是基于ELF文件GOT表的Hook

说明的明白一点，就是被Hook的目标函数在该elf文件格式的so库文件中需要被导出，能被动态查找到（got表里存放的是外部符号的地址，不是所有符号的地址都能在got表找到）。当然了，一般在linux下，函数默认就是被导出的，顺便提一下，在so库文件中，函数没有被导出也是可以Hook的，因为函数调用地址在so库文件中的存储位置偏移是可以手工计算出来，只不过麻烦一点点，通用性差点。有关so文件的非导出函数的调用地址的计算，可以参考《linux下调用共享库非导出函数》里的方法。

生成共享库的代码 share.c :

#include <stdio.h>

// 默认的导出函数
 void PrintABCD()	//__attribute__((visibility("hidden")))
{
  printf("ABCD
");
  sleep(-1);
}

// +++++++设置为非导出函数++++++++
__attribute__((visibility("hidden"))) void Printabcd()
{
  printf("abcd
");
  sleep(-1);
}

// 根据参数来确定print ABCD or abcd（默认的导出函数）
void PrintIt(int isPrintCapital)
{
  if(isPrintCapital)
  {
    PrintABCD();
  }
  else
  {
    Printabcd();
  }
  printf("over!
");
}

生成共享库 share.so：

gl-linux@ubuntu:~/Desktop/AYR$ gcc -fPIC -shared -o share.so share.c

测试代码 test.c：

#include <stdio.h>
#include <dlfcn.h>
#include<unistd.h>

#define DLL_FILE_NAME "/home/gl-linux/Desktop/AYR/share.so"

 int main()
 {
    long long addr = 0;
    void (*func)(int);
    void *handle = dlopen(DLL_FILE_NAME, RTLD_NOW);
    if (handle == NULL)
    {
		fprintf(stderr, "Failed to open libaray %s error:%s
", DLL_FILE_NAME, dlerror());
		return -1;
    }

    addr = (long long)dlsym(handle, "PrintABCD");
    printf("%lld ",addr);

    addr = (long long)dlsym(handle, "Printabcd");
    printf("%lld ",addr);

    addr = (long long)dlsym(handle, "PrintIt");
    printf("%lld ",addr);

    func = addr;
    func(1);

    dlclose(handle);
    sleep(-1);
    return 0;
 }

生成可执行文件 test：

gl-linux@ubuntu:~/Desktop/AYR$ gcc test.c -o test -ldl

运行可执行文件 test：

139725025953621 0 139725025953687 ABCD

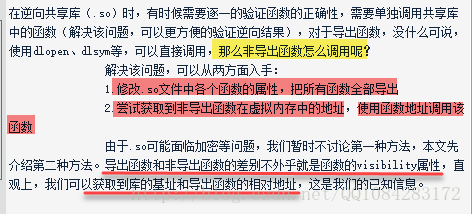

从上面的输出结果可以看出，非导出函数Printabcd的地址没有被dlsym函数获取到，一般非导出函数也被称作 内部函数，应该和函数的生命周期也就是有效范围类似，当然了这个访问的限制是可以被突破的。

查看share.so中的导出函数偏移：

0000000000201048 B __bss_start
                 w __cxa_finalize
0000000000201048 D _edata
0000000000201050 B _end
00000000000007cc T _fini
                 w __gmon_start__
00000000000005e8 T _init
                 w _ITM_deregisterTMCloneTable
                 w _ITM_registerTMCloneTable
                 w _Jv_RegisterClasses
0000000000000755 T PrintABCD
0000000000000797 T PrintIt
                 U puts
                 U sleep

已知导出函数的偏移地址，又知道模块加载基址，怎么能知道非导出函数的地址呢？

使用计算后的地址，调用非导出函数Printabcd()，修改测试程序代码 TEST.c 如下：

#include <stdio.h>
#include <dlfcn.h>
#include<unistd.h>

#define DLL_FILE_NAME "/home/gl-linux/Desktop/AYR/share.so"

 int main()
 {
    long long addr = 0;
    void (*func)();
    void *handle = dlopen(DLL_FILE_NAME, RTLD_NOW);
    if (handle == NULL)
    {
	fprintf(stderr, "Failed to open libaray %s error:%s
", DLL_FILE_NAME, dlerror());
	return -1;
    }

    addr = (long long)dlsym(handle, "PrintABCD");
    printf("%lld ",addr);

    addr = (long long)dlsym(handle, "Printabcd");
    printf("%lld ",addr);

    addr = (long long)dlsym(handle, "PrintIt");
    printf("%lld ",addr);

    // 调用共享库share.so中的非导出函数。
    func = addr-33;
    func();

    dlclose(handle);
    sleep(-1);
    return 0;
 }

运行结果：

gl-linux@ubuntu:~/Desktop/AYR$ ./TEST
139670664996693 0 139670664996759 abcd

根据上面的输出结果，很显然调用 share.so文件中的非导出函数Printabcd成功。

有网友提示，下面这个Linux版本的 nm 可以查看so库文件中 非导出函数的位置偏移：

Linux ubuntu 3.17.1 #1 SMP Fri Oct 24 09:08:26 PDT 2014 x86_64 GNU/Linux版本nm -D xx.so，可以看到非导出函数的偏移， 只不过是t不是T
000000000000068c T PrintABCD
00000000000006ce T PrintIt
00000000000006ad t Printabcd

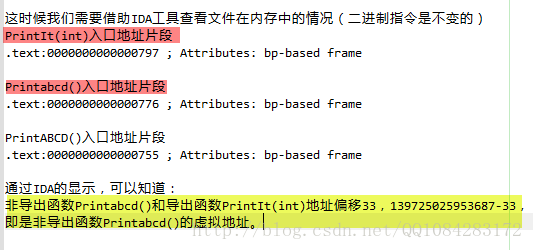

其实so库文件中的非导出函数的调用地址很简单，将so文件拖入到IDA中分析，找到静态下非导出函数和导出函数的函数调用地址的位置偏移offsetOfFunciton或者非导出函数调用地址offsetOfBaseAddr，然后so库文件中非导出函数的地址，即为动态内存的导出函数地址+offsetOfFunciton或者offsetOfBaseAddr+base（so文件的内存加载基地址）。

感谢连接：

http://bbs.pediy.com/showthread.php?t=211895

http://bbs.pediy.com/showthread.php?t=196864

4.作者ariesjzj提供的Android so注入Hook目标函数的代码的兼容性的考虑的原因

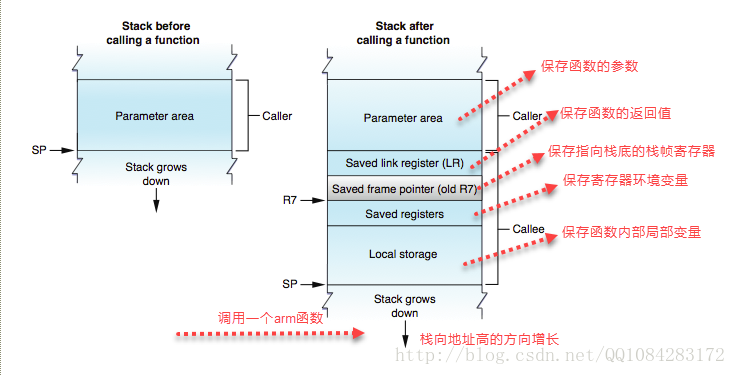

在arm模式和x86模式下，函数的堆栈工作原理是一样的，但是在具体到工作的实现细节上还是有很多的区别，arm模式的函数是基于寄存器传参，x86模式的函数是基于堆栈传参。

arm模式下，当函数的参数低于4个时，通过R0~R3寄存器传递参数；当函数的参数超过4个时，前4个参数通过R0~R3寄存器传递，超过4个的参数通过函数的堆栈进行传递，函数的程序计数寄存器为PC(存储将要执行的指令)，函数执行完成后的函数返回值在R0中， 程序的状态寄存器为CPSR，函数的返回地址放在LR（程序连接寄存器）中，arm的函数调用堆栈图如下：

x86模式下，函数一般通过堆栈进行传递所有函数的参数，C/C++默认的函数调用约定为 __cdecl 调用约定，调用方负责平衡堆栈，不定参数的函数可以使用；参数的入栈方式为从右往左依次压入系统栈中，紧接着函数的返回地址入栈保存；EIP寄存器控制着进程的指令的执行，函数的返回值保存在eax寄存器中，x86下函数的调用堆栈图如下：

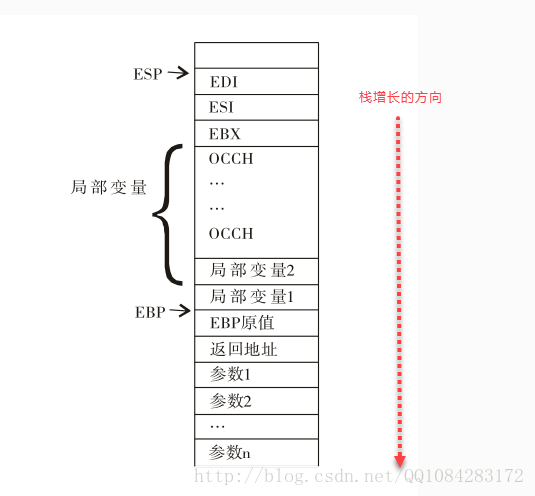

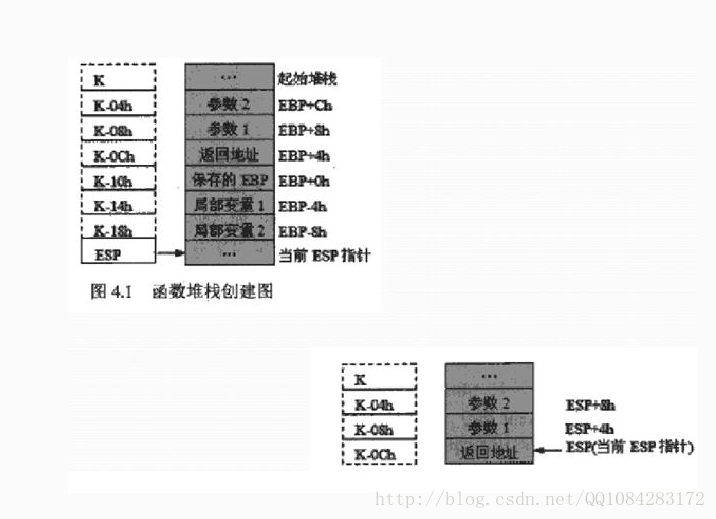

示意图2

5.作者ariesjzj提供的Android so注入Hook目标函数的代码中，x86模式下，导出函数的地址需要+2的讨论。

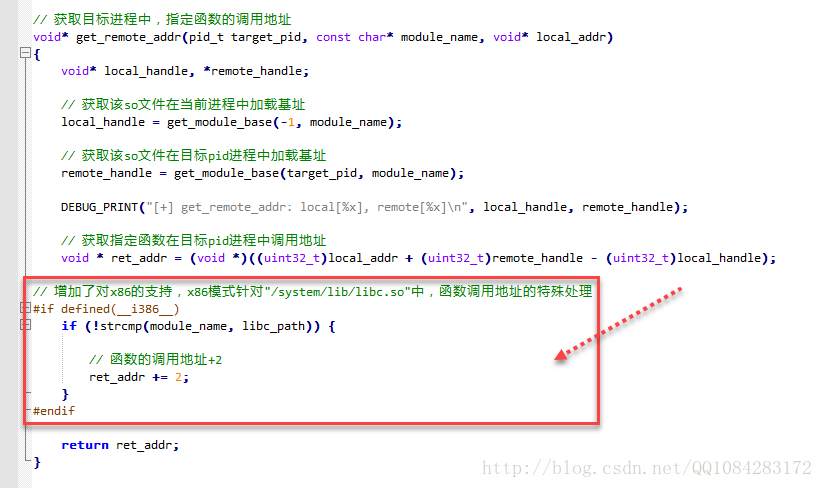

作者ariesjzj提供的Android so注入Hook目标函数的代码中，获取目标进程库函数地址的代码如下，x86平台的函数地址=实际函数地址+2。

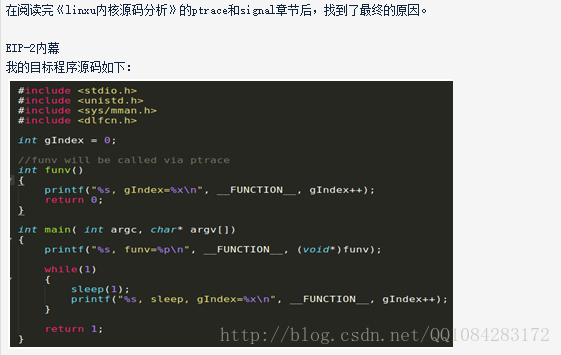

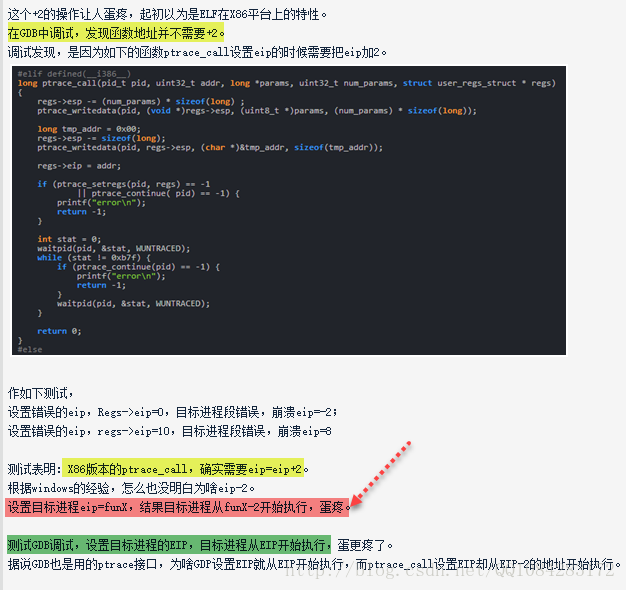

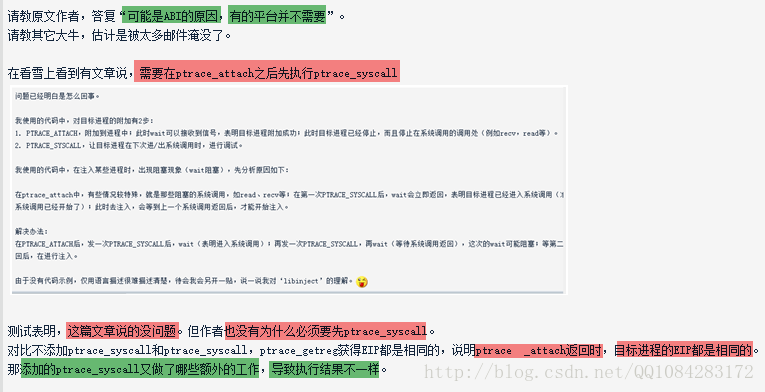

大牛wdfa给出的解答参考《Android Libinject X86平台EIP-2的分析》：

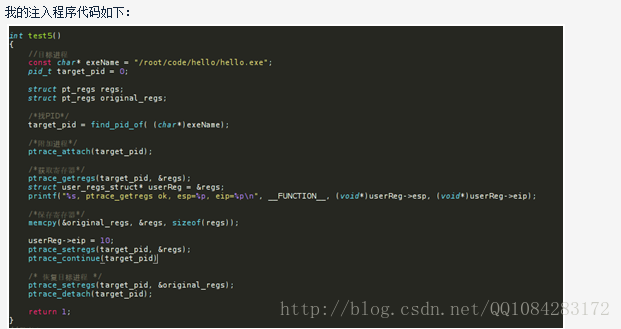

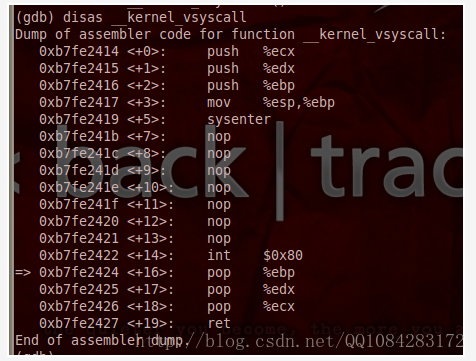

注入程序在ptrace_attach目标程序的时候，目标程序因为执行sleep(1)处于休眠状态。此时EIP为系统调用的用户态返回地址，如下的0xb7fe2424。无论是sysenter方式还是int 0x80方式，返回EIP都是该地址。

ptrace_attach首先向目标进程发送SIGSTOP信号，该信号把本来处于休眠的目标进程唤醒，然后进入等待目标进程状态发生改变。目标进程被唤醒后经内核调度开始执行，开始执行其实是从原来的休眠处开始的，显然继续执行将会结束sleep系统调用，并且返回结果不是sleep满足，而是sleep被中断了。目标进程准备退出sleep系统调用，在返回到用户态EIP之前，内核检测自身是否存在信号。显然，赤裸裸的躺着注入程序发送的SIGSTOP信号。于是，转入执行SIGSTOP信号处理，该信号处理把进程状态为STOP，挂起自身，激活注入进程的wait调用。

注入进程wait调用返回，ptrace_getregs 获取的EIP是确确实实的目标进程将来返回到用户态执行的EIP。
注入进程 ptrace_setreg 设置的EIP也确确实实是目标进程将来要返回到用户态执行的EIP。
注入进程 ptrace_continue 给目标进程发送信号SIGCON，信号发送本身将唤醒挂起的目标进程。目标进程因为收到SIGCON信号，恢复执行。此时进程的SIGSTOP信号即将处理完毕，系统检测该到信号来自系统调用，并且该信号处理不是由用户程序处理，这就意味着该信号导致了本系统调用失败，需要自动重新执行该系统调用。

自动重新本系统调用的方法：恢复用户态寄存器EAX为系统调用号，用户态EIP=EIP-2。而EIP-2恰好就是int 80系统调用指令。目标进程处理完信号后，开始执行系统调用返回到用户态。此时用户态的EIP由于-2的原因，不再是原来的pop ebp指令，而是int 80指令。因此返回到用户态后，自动重新执行本系统调用。
因此，EIP-2的本质原因，在于ptrace_attach的时候，目标进程因系统调用进入了休眠，而attach发送的信号导致了目标进程调用中断返回，系统为了弥补中断返回的系统调用，在信号处理中将EIP-2来迫使中断的系统调用返回后自动重启本系统调用。

为何ptrace_attach+ptrace_syscall就没有EIP-2的问题？
在ptrace_attach后加入ptrace_syscall后不会导致eip-2，原因在于ptrace_syscall仅仅是设置目标进程的标志位，没有发送任何信号，也没有中断目标进程的任何系统调用。目标进程是主动在系统调用之前检查该标志位，主动挂起自己。这种条件下，注入进程设置目标进程eip，目标进程的系统调用自然是返回到设置的eip。

ptrace_attach一定会有问题吗?
NO。attach时刻目标进程，如果不是陷入系统调用，就不会触发自动重启系统调用导致的EIP-2。

ptrace_attach+ptrace_syscall一定安全吗？
NO。在ptrace_syscall+ptrace_setreg+ptrace_continue后，目标进程开始进行系统调用，如果系统调用是可中断的阻塞调用，在阻塞等待过程中，如果因为接受到其它信号，导致系统调用中断返回，那么系统会因为自动重启系统调用而设置eip-2，并且系统期待的eip-2处的代码为int 80。显然，注入进程设置的eip为某个函数，而eip-2就是个不伦不类的东西。

注：最后两个问题，没有实际测试，只是推断；SIGCON信号对于目标进程只是简单的忽略；不知道ARM平台存不存在因为自动重启系统调用而导致的EIP-2的问题。

大牛netsniffer给出的 重启系统调用 的解答：

arm下重启系统调用，也有调整用户态pc位置，目前bionic中libc.so采用ARM方式编译，svc 0指令占用4Bytes，所以会-4，archarmkernelsignal.c ：

static void do_signal(struct pt_regs *regs, int syscall)
{
......
  /*
   * If we were from a system call, check for system call restarting...
   */
  if (syscall) {
    continue_addr = regs->ARM_pc;
    restart_addr = continue_addr - (thumb_mode(regs) ? 2 : 4);
    retval = regs->ARM_r0;

    /*
     * Prepare for system call restart.  We do this here so that a
     * debugger will see the already changed PSW.
     */
    switch (retval) {
    case -ERESTARTNOHAND:
    case -ERESTARTSYS:
    case -ERESTARTNOINTR:
      regs->ARM_r0 = regs->ARM_ORIG_r0;
      regs->ARM_pc = restart_addr;
      break;
    case -ERESTART_RESTARTBLOCK:
      regs->ARM_r0 = -EINTR;
      break;
    }
  }

  signr = get_signal_to_deliver(&info, &ka, regs, NULL);
  if (signr > 0) {
	// 用户未设置SA_RESTART sigaction，继续执行以-EINTR返回给调用者
    if (regs->ARM_pc == restart_addr) {
      if (retval == -ERESTARTNOHAND
          || (retval == -ERESTARTSYS
        && !(ka.sa.sa_flags & SA_RESTART))) {
			regs->ARM_r0 = -EINTR;
			regs->ARM_pc = continue_addr;
      }
    }

x86下重启系统调用，int 0x80 指令2 Bytes，在文件 archx86kernelsignal.c中:

static void do_signal(struct pt_regs *regs)
{
......
  // x86下处理信号和arm下不同，先直接转到用户空间处理信号
  signr = get_signal_to_deliver(&info, &ka, regs, NULL);
  if (signr > 0) {
    /* Whee! Actually deliver the signal.  */
    handle_signal(signr, &info, &ka, regs);
    return;
  }

  // 后判断系统调用结果，根据情况PC-2
  if (syscall_get_nr(current, regs) >= 0) {
    /* Restart the system call - no handlers present */
    switch (syscall_get_error(current, regs)) {

    case -ERESTARTNOHAND:
    case -ERESTARTSYS:
    case -ERESTARTNOINTR:
      regs->ax = regs->orig_ax;
      regs->ip -= 2;
      break;

    case -ERESTART_RESTARTBLOCK:
      regs->ax = NR_restart_syscall;
      regs->ip -= 2;
      break;

    }
  }

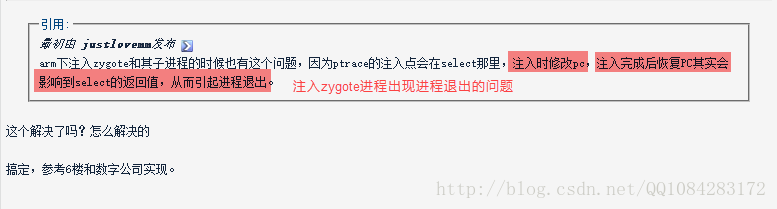

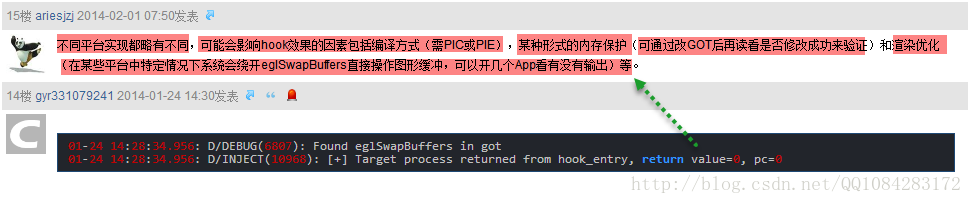

网友justlovemm提出的问题：

感谢连接：

http://bbs.pediy.com/showthread.php?t=189475

http://bbs.pediy.com/showthread.php?t=174495

二、Android so注入和函数hook代码的工程结构说明

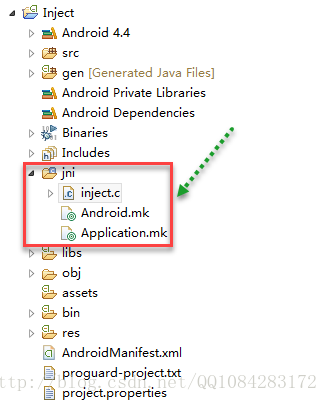

1.Android so注入工具inject工程的代码：

inject.c文件

#include <stdio.h>
#include <stdlib.h>
#include <sys/user.h>	// 修改头文件#include <asm/user.h>为#include <sys/user.h>
#include <asm/ptrace.h>
#include <sys/ptrace.h>
#include <sys/wait.h>
#include <sys/mman.h>
#include <dlfcn.h>
#include <dirent.h>
#include <unistd.h>
#include <string.h>
#include <elf.h>
#include <android/log.h>

#if defined(__i386__)
#define pt_regs	user_regs_struct
#endif

// 调试模式
#define ENABLE_DEBUG 1

// log日志打印的支持
#if ENABLE_DEBUG
#define  LOG_TAG "INJECT"
#define  LOGD(fmt, args...)  __android_log_print(ANDROID_LOG_DEBUG,LOG_TAG, fmt, ##args)
#define  DEBUG_PRINT(format,args...)
    LOGD(format, ##args)
#else
#define DEBUG_PRINT(format,args...)
#endif

#define CPSR_T_MASK     ( 1u << 5 )

const char *libc_path = "/system/lib/libc.so";
const char *linker_path = "/system/bin/linker";


// 读取目标进程中内存数据
int ptrace_readdata(pid_t pid,  uint8_t *src, uint8_t *buf, size_t size)
{
    uint32_t i, j, remain;
    uint8_t *laddr;

    union u {
        long val;
        char chars[sizeof(long)];
    } d;

    j = size / 4;
    remain = size % 4;

    laddr = buf;

    for (i = 0; i < j; i ++) {
        d.val = ptrace(PTRACE_PEEKTEXT, pid, src, 0);
        memcpy(laddr, d.chars, 4);
        src += 4;
        laddr += 4;
    }

    if (remain > 0) {
        d.val = ptrace(PTRACE_PEEKTEXT, pid, src, 0);
        memcpy(laddr, d.chars, remain);
    }

    return 0;
}


// 写目标进程的内存写入数据
int ptrace_writedata(pid_t pid, uint8_t *dest, uint8_t *data, size_t size)
{
    uint32_t i, j, remain;
    uint8_t *laddr;

    union u {
        long val;
        char chars[sizeof(long)];
    } d;

    j = size / 4;
    remain = size % 4;

    laddr = data;

    for (i = 0; i < j; i ++) {
        memcpy(d.chars, laddr, 4);
        ptrace(PTRACE_POKETEXT, pid, dest, d.val);

        dest  += 4;
        laddr += 4;
    }

    if (remain > 0) {
        d.val = ptrace(PTRACE_PEEKTEXT, pid, dest, 0);
        for (i = 0; i < remain; i ++) {
            d.chars[i] = *laddr ++;
        }

        ptrace(PTRACE_POKETEXT, pid, dest, d.val);
    }

    return 0;
}



// arm模式下，在目标pid进程中调用指定目标函数
#if defined(__arm__)
int ptrace_call(pid_t pid, uint32_t addr, long *params, uint32_t num_params, struct pt_regs* regs)
{
    uint32_t i;

    // 设置目标pid进程中被调用的函数的参数（arm的函数调用中前4个函数参数，通过r0-r3寄存器传递）
    for (i = 0; i < num_params && i < 4; i ++) {
        regs->uregs[i] = params[i];
    }

    //
    // push remained params onto stack
    // 设置目标pid进程中被调用的函数的超过4个参数的参数（arm的函数调用中超过4个参数之后的函数参数，通过栈进行传递）
    if (i < num_params) {
        regs->ARM_sp -= (num_params - i) * sizeof(long) ;
        ptrace_writedata(pid, (void *)regs->ARM_sp, (uint8_t *)¶ms[i], (num_params - i) * sizeof(long));
    }

    // 设置将被调用的函数的调用地址（pc为指令指针寄存器，控制着进程的具体执行）
    regs->ARM_pc = addr;

    // 根据当前进程的运行模式，设置进程的状态寄存器cpsr的值
    if (regs->ARM_pc & 1) {
        /* thumb */
        regs->ARM_pc &= (~1u);
        regs->ARM_cpsr |= CPSR_T_MASK;
    } else {
        /* arm */
        regs->ARM_cpsr &= ~CPSR_T_MASK;
    }

    // 设置函数调用完的返回地址为0，触发地址0异常，程序的控制权又从目标pid进程回到了当前进程中
    regs->ARM_lr = 0;

    // 设置目标pid进程的寄存器的状态值--实现在目标pid进程中调用指定的目标函数
    if (ptrace_setregs(pid, regs) == -1
    	// 让目标pid进程继续执行代码指令
		|| ptrace_continue(pid) == -1) {

        printf("error
");
        return -1;
    }

    int stat = 0;

    // 等待在目标pid进程中，调用指定的目标函数完成
    waitpid(pid, &stat, WUNTRACED);

    /***
     WUNTRACED告诉waitpid，如果子进程进入暂停状态，那么就立即返回。
     如果是被ptrace的子进程，那么即使不提供WUNTRACED参数，也会在子进程进入暂停状态的时候立即返回。
     对于使用PTRACE_CONT运行的子进程，它会在3种情况下进入暂停状态：①下一次系统调用；②子进程退出；③子进程的执行发生错误。
     这里的0xb7f就表示子进程进入了暂停状态，且发送的错误信号为11(SIGSEGV)，它表示试图访问未分配给自己的内存, 或试图往没有写权限的内存地址写数据。
     那么什么时候会发生这种错误呢？
     显然，当子进程执行完注入的函数后，由于我们在前面设置了regs->ARM_lr = 0，它就会返回到0地址处继续执行，这样就会产生SIGSEGV。
     ***/
    while (stat != 0xb7f) {
        if (ptrace_continue(pid) == -1) {

            printf("error
");
            return -1;
        }

        // 进程等待
        waitpid(pid, &stat, WUNTRACED);
    }

    return 0;
}

// x86模式下，在目标pid进程中调用指定目标函数
#elif defined(__i386__)
long ptrace_call(pid_t pid, uint32_t addr, long *params, uint32_t num_params, struct user_regs_struct * regs)
{
	// x86模式下，C函数调用约定一般是通过栈进行传递参数
	// 抬高目标pid进程的栈顶，用于保存函数调用需要的参数
    regs->esp -= (num_params) * sizeof(long) ;
    // 将指定目标函数调用需要的函数参数，写入到函数栈中
    ptrace_writedata(pid, (void *)regs->esp, (uint8_t *)params, (num_params) * sizeof(long));

    // 无效的地址
    long tmp_addr = 0x00;
    // 再次抬高栈顶，用于保存指定目标函数调用完后的函数的返回地址，此处设置为 0x00，将触发无效0地址访问异常
    // 目标pid进程中指定目标函数调用完成以后，进程的控制权从目标pid进程又回到了当前进程中
    regs->esp -= sizeof(long);
    // 将无效的0地址值，写入到指定目标函数的函数栈中
    ptrace_writedata(pid, regs->esp, (char *)&tmp_addr, sizeof(tmp_addr));

    // x86模式下，控制进程的执行流程的是eip寄存器
    // 设置eip为将被调用的函数的调用地址
    regs->eip = addr;

    // 设置目标pid进程的寄存器状态值，用以调用目标pid进程中的指定目标函数
    if (ptrace_setregs(pid, regs) == -1
    	// 让目标pid进程继续执行指令，调用目标函数
		|| ptrace_continue( pid) == -1) {
        printf("error
");
        return -1;
    }

    int stat = 0;
    // 等待调用目标函数完成
    waitpid(pid, &stat, WUNTRACED);
	// 对0地址异常的处理
    while (stat != 0xb7f) {
=
        if (ptrace_continue(pid) == -1) {
            printf("error
");
            return -1;
        }

        // 等待操作的完成
        waitpid(pid, &stat, WUNTRACED);
    }

    return 0;
}
#else
#error "Not supported"
#endif



// 获取目标进程寄存器的状态值
int ptrace_getregs(pid_t pid, struct pt_regs * regs)
{
    if (ptrace(PTRACE_GETREGS, pid, NULL, regs) < 0) {
        perror("ptrace_getregs: Can not get register values");
        return -1;
    }

    return 0;
}


// 设置目标进程的寄存器的状态值
int ptrace_setregs(pid_t pid, struct pt_regs * regs)
{
    if (ptrace(PTRACE_SETREGS, pid, NULL, regs) < 0) {

        perror("ptrace_setregs: Can not set register values");
        return -1;
    }

    return 0;
}


// 让目标进程继续运行执行代码
int ptrace_continue(pid_t pid)
{
    if (ptrace(PTRACE_CONT, pid, NULL, 0) < 0) {

        perror("ptrace_cont");
        return -1;
    }

    return 0;
}


// ++++++++++++++++++++++++++++++++++  ptrace附加调试目标进程  +++++++++++++++++++++++++++++++++++
int ptrace_attach(pid_t pid)
{
    if (ptrace(PTRACE_ATTACH, pid, NULL, 0) < 0) {

        perror("ptrace_attach");
        return -1;
    }

    int status = 0;
    waitpid(pid, &status , WUNTRACED);

    return 0;
}
// ++++++++++++++++++++++++++++++++++  ptrace附加调试目标进程  +++++++++++++++++++++++++++++++++++


// 释放对目标进程的附加调试
int ptrace_detach(pid_t pid)
{
    if (ptrace(PTRACE_DETACH, pid, NULL, 0) < 0) {
        perror("ptrace_detach");
        return -1;
    }

    return 0;
}


// 获取进程中指定名称模块的基址
void* get_module_base(pid_t pid, const char* module_name)
{
    FILE *fp;
    long addr = 0;
    char *pch;
    char filename[32];
    char line[1024];

    if (pid < 0) {
        /* self process */
        snprintf(filename, sizeof(filename), "/proc/self/maps", pid);
    } else {
        snprintf(filename, sizeof(filename), "/proc/%d/maps", pid);
    }

    fp = fopen(filename, "r");
    if (fp != NULL) {
        while (fgets(line, sizeof(line), fp)) {
            if (strstr(line, module_name)) {
                pch = strtok( line, "-" );
                addr = strtoul( pch, NULL, 16 );

                if (addr == 0x8000)
                    addr = 0;

                break;
            }
        }

        fclose(fp) ;
    }

    return (void *)addr;
}


// 获取目标进程中，指定函数的调用地址
void* get_remote_addr(pid_t target_pid, const char* module_name, void* local_addr)
{
    void* local_handle, *remote_handle;

    // 获取该so文件在当前进程中加载基址
    local_handle = get_module_base(-1, module_name);

    // 获取该so文件在目标pid进程中加载基址
    remote_handle = get_module_base(target_pid, module_name);

    DEBUG_PRINT("[+] get_remote_addr: local[%x], remote[%x]
", local_handle, remote_handle);

    // 获取指定函数在目标pid进程中调用地址
    void * ret_addr = (void *)((uint32_t)local_addr + (uint32_t)remote_handle - (uint32_t)local_handle);

// 增加了对x86的支持，x86模式针对"/system/lib/libc.so"中，函数调用地址的特殊处理
#if defined(__i386__)
    if (!strcmp(module_name, libc_path)) {

    	// 函数的调用地址+2
        ret_addr += 2;
    }
#endif

    return ret_addr;
}


// 通过进程的文件路径名称，获取进程的pid
int find_pid_of(const char *process_name)
{
    int id;
    pid_t pid = -1;
    DIR* dir;
    FILE *fp;
    char filename[32];
    char cmdline[256];

    struct dirent * entry;

    if (process_name == NULL)
        return -1;

    dir = opendir("/proc");
    if (dir == NULL)
        return -1;

    while((entry = readdir(dir)) != NULL) {
        id = atoi(entry->d_name);
        if (id != 0) {
            sprintf(filename, "/proc/%d/cmdline", id);
            fp = fopen(filename, "r");
            if (fp) {
                fgets(cmdline, sizeof(cmdline), fp);
                fclose(fp);

                if (strcmp(process_name, cmdline) == 0) {
                    /* process found */
                    pid = id;
                    break;
                }
            }
        }
    }

    closedir(dir);

    return pid;
}


// 对x86和arm模式的函数的返回值兼容处理（获取函数调用的返回值）
long ptrace_retval(struct pt_regs * regs)
{
#if defined(__arm__)
    return regs->ARM_r0;
#elif defined(__i386__)
    return regs->eax;
#else
#error "Not supported"
#endif
}

// 对x86和arm模式的指令指针的处理（获取函数调用完后的，指令指针值）
long ptrace_ip(struct pt_regs * regs)
{
#if defined(__arm__)
    return regs->ARM_pc;
#elif defined(__i386__)
    return regs->eip;
#else
#error "Not supported"
#endif
}


// 在目标pid进程中调用指定的函数并获取函数返回值
int ptrace_call_wrapper(pid_t target_pid, const char * func_name, void * func_addr, long * parameters, int param_num, struct pt_regs * regs)
{
    DEBUG_PRINT("[+] Calling %s in target process.
", func_name);

    // 在目标pid进程中调用指定的函数
    if (ptrace_call(target_pid, (uint32_t)func_addr, parameters, param_num, regs) == -1)
        return -1;

    // 在目标pid进程中，调用完指定函数以后，获取此时寄存器的状态值（函数返回值、指令指针寄存器值）
    if (ptrace_getregs(target_pid, regs) == -1)
        return -1;
    DEBUG_PRINT("[+] Target process returned from %s, return value=%x, pc=%x
",
            func_name, ptrace_retval(regs), ptrace_ip(regs));

    return 0;
}


// --------------将指定的so文件注入到目标进程中并执行注入so文件中导出函数function_name-------------------------
int inject_remote_process(pid_t target_pid, const char *library_path, const char *function_name, const char *param, size_t param_size)
{
    int ret = -1;
    void *mmap_addr, *dlopen_addr, *dlsym_addr, *dlclose_addr, *dlerror_addr;
    void *local_handle, *remote_handle, *dlhandle;
    uint8_t *map_base = 0;
    uint8_t *dlopen_param1_ptr, *dlsym_param2_ptr, *saved_r0_pc_ptr, *inject_param_ptr, *remote_code_ptr, *local_code_ptr;

    // 用于保存目标pid进程的寄存器状态值
    struct pt_regs regs, original_regs;

    // 用于保存目标pid进程中的dopen函数调用地址以及参数的值、dlsym函数调用地址以及参数的值、以及诸如so的导出函数function_name以及参数值
    extern uint32_t _dlopen_addr_s, _dlopen_param1_s, _dlopen_param2_s, _dlsym_addr_s,
        _dlsym_param2_s, _dlclose_addr_s, _inject_start_s, _inject_end_s, _inject_function_param_s,
        _saved_cpsr_s, _saved_r0_pc_s;

    uint32_t code_length;
    long parameters[10];

    // 打印将被so注入的pid进程的值
    DEBUG_PRINT("[+] Injecting process: %d
", target_pid);

    // ptrace附加调试目标pid进程
    if (ptrace_attach(target_pid) == -1)
    	// 附加失败，跳转
        goto exit;

    // 获取目标pid进程当前寄存器的状态值
    if (ptrace_getregs(target_pid, &regs) == -1)
        goto exit;

    /* save original registers 保存目标pid进程当前寄存器的状态值 */
    memcpy(&original_regs, &regs, sizeof(regs));

    // 获取目标pid进程中"/system/lib/libc.so"中的mmap函数的调用地址
    mmap_addr = get_remote_addr(target_pid, libc_path, (void *)mmap);
    DEBUG_PRINT("[+] Remote mmap address: %x
", mmap_addr);

    /* call mmap 准备调用目标pid进程中的mmap函数需要的参数 */
    parameters[0] = 0;  // addr
    parameters[1] = 0x4000; // size--在目标pid进程中申请的内存空间的大小
    parameters[2] = PROT_READ | PROT_WRITE | PROT_EXEC;  // prot
    parameters[3] =  MAP_ANONYMOUS | MAP_PRIVATE; // flags
    parameters[4] = 0; //fd
    parameters[5] = 0; //offset

    // 调用目标pid进程中的mmap函数，在目标pid进程的内存空间中申请内存空间
    if (ptrace_call_wrapper(target_pid, "mmap", mmap_addr, parameters, 6, &regs) == -1)

    	// 调用失败，跳转
        goto exit;

    // 获取调用目标pid进程的mmap函数完成的函数返回值即申请的内存空间地址
    map_base = ptrace_retval(&regs);

    // 获取目标pid进程中dlopen函数的调用地址
    dlopen_addr = get_remote_addr( target_pid, linker_path, (void *)dlopen );

    // 获取目标pid进程中dlsym函数的调用地址
    dlsym_addr = get_remote_addr( target_pid, linker_path, (void *)dlsym );

    // 获取目标pid进程中dlclose函数的调用地址
    dlclose_addr = get_remote_addr( target_pid, linker_path, (void *)dlclose );

    // 获取目标pid进程中dlerror函数的调用地址
    dlerror_addr = get_remote_addr( target_pid, linker_path, (void *)dlerror );

    // 打印获取到目标pid进程中dlopen等函数的地址
    DEBUG_PRINT("[+] Get imports: dlopen: %x, dlsym: %x, dlclose: %x, dlerror: %x
",
            dlopen_addr, dlsym_addr, dlclose_addr, dlerror_addr);

    // 打印即将被注入的so库文件的文件路径
    printf("library path = %s
", library_path);

    // 将要被注入到目标pid进程中的so库文件的路径字符串library_path写入到前面mmap申请的内存空间中
    ptrace_writedata(target_pid, map_base, library_path, strlen(library_path) + 1);

    // 设置调用dlopen函数的函数参数
    parameters[0] = map_base;	// library_path将被加载到目标pid进程中的so文件路径
    parameters[1] = RTLD_NOW| RTLD_GLOBAL;

    // 调用目标pid进程中的dlopen函数，加载library_path路径的so文件到目标pid进程中，实现so注入
    if (ptrace_call_wrapper(target_pid, "dlopen", dlopen_addr, parameters, 2, &regs) == -1)

    	// 失败进行跳转
        goto exit;

    // 获取dlopen函数调用后的返回值即library_path指定的so文件在目标pid进程中的加载基址
    void * sohandle = ptrace_retval(&regs);

    // 设置map_base中保存library_path指定的so文件的导出函数function_name字符串的内存偏移
#define FUNCTION_NAME_ADDR_OFFSET       0x100
    // 将library_path指定的so文件的导出函数function_name的函数名称字符串写入到目标pid进程中前面mmap申请的内存空间offset=0x100的位置
    ptrace_writedata(target_pid, map_base + FUNCTION_NAME_ADDR_OFFSET, function_name, strlen(function_name) + 1);

    // 设置dlsym函数调用的函数参数
    parameters[0] = sohandle;	// so基址模块句柄
    parameters[1] = map_base + FUNCTION_NAME_ADDR_OFFSET;	// 将被获取的导出函数的调用地址

    // 在目标pid进程中调用dlsym函数，获取上面加载的so文件中的导出函数function_name的调用地址
    if (ptrace_call_wrapper(target_pid, "dlsym", dlsym_addr, parameters, 2, &regs) == -1)

    	// 失败，跳转
        goto exit;

    // 获取调用dlsym函数后，返回的导出函数function_name的调用地址
    void * hook_entry_addr = ptrace_retval(&regs);

    // 打印获取到的导出函数function_name的调用地址
    DEBUG_PRINT("hook_entry_addr = %p
", hook_entry_addr);

    // 设置map_base中保存调用导出函数function_name需要的函数参数的内存偏移
#define FUNCTION_PARAM_ADDR_OFFSET      0x200
    // 将调用hook_entry_addr函数需要的函数参数保存到前面在目标pid进程中mmap申请的内存空间offset=0x200的位置
    ptrace_writedata(target_pid, map_base + FUNCTION_PARAM_ADDR_OFFSET, param, strlen(param) + 1);

    // 设置调用目标pid进程中hook_entry函数的函数参数
    parameters[0] = map_base + FUNCTION_PARAM_ADDR_OFFSET;

    // 调用注入到目标pid进程中的so库的导出函数hook_entry实现我们自定义的代码，可以是Hook目标pid进程的函数
    if (ptrace_call_wrapper(target_pid, "hook_entry", hook_entry_addr, parameters, 1, &regs) == -1)
        goto exit;

    // 等待用户的输入
    printf("Press enter to dlclose and detach
");
    getchar();

    // 设置dlclose函数调用的函数参数
    parameters[0] = sohandle;

    // 调用目标pid进程中的dlclose函数卸载上面加载的library_path指定的so文件（实现so注入的卸载）
    if (ptrace_call_wrapper(target_pid, "dlclose", dlclose, parameters, 1, &regs) == -1)
        goto exit;

    /* restore 恢复目标pid进程被ptrace附加时的运行状态 */
    ptrace_setregs(target_pid, &original_regs);

    // 释放对目标pid进程的附加
    ptrace_detach(target_pid);

    // 设置函数返回值
    ret = 0;

exit:
    return ret;
}


// ++++++++++++++++++++++++++++++++  主函数 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
int main(int argc, char** argv) {

    pid_t target_pid;

    // 获取目标进程的pid
    target_pid = find_pid_of("/system/bin/surfaceflinger");
    if (-1 == target_pid) {

        printf("Can't find the process
");
        return -1;
    }

    // 向目标进程注入so库文件，执行导出函数hook_entry，其中"I'm parameter!"为传入参数
    inject_remote_process(target_pid, "/data/local/tmp/libinject_so.so", "hook_entry",  "I'm parameter!", strlen("I'm parameter!"));

    return 0;
}
// ++++++++++++++++++++++++++++++++  主函数 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Android.mk文件

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

# 编译后生成的模块的名称
LOCAL_MODULE := inject

# 参与编译的源码文件
LOCAL_SRC_FILES := inject.c

# 支持log日志打印需要加载链接的库
LOCAL_LDLIBS += -L$(SYSROOT)/usr/lib -llog

#LOCAL_FORCE_STATIC_EXECUTABLE := true
# 编译生成可执行文件
include $(BUILD_EXECUTABLE)

Application.mk文件

# 编译后，生成模块运行支持的平台
APP_ABI := x86 armeabi-v7a

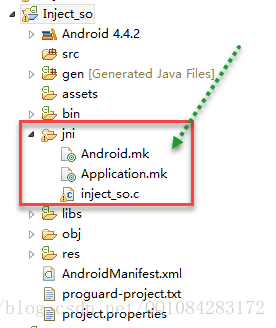

2.被注入so以及Hook目标函数的inject_so的工程代码：

inject_so.c文件

#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <android/log.h>
#include <EGL/egl.h>
#include <GLES/gl.h>
#include <elf.h>
#include <fcntl.h>
#include <sys/mman.h>

#define LOG_TAG "INJECT"
#define LOGD(fmt, args...) __android_log_print(ANDROID_LOG_DEBUG, LOG_TAG, fmt, ##args)

EGLBoolean (*old_eglSwapBuffers)(EGLDisplay dpy, EGLSurface surf) = -1;


// 当调用eglSwapBuffers函数时，将调用我们自定的new_eglSwapBuffers函数
EGLBoolean new_eglSwapBuffers(EGLDisplay dpy, EGLSurface surface)
{
    LOGD("New eglSwapBuffers
");
    if (old_eglSwapBuffers == -1)
        LOGD("error
");

    return old_eglSwapBuffers(dpy, surface);
}


// 获取目标进程中指定名称模块的加载基址
void* get_module_base(pid_t pid, const char* module_name)
{
    FILE *fp;
    long addr = 0;
    char *pch;
    char filename[32];
    char line[1024];

    // 格式化字符串得到 "/proc/pid/maps"
    if (pid < 0) {
        /* self process */
        snprintf(filename, sizeof(filename), "/proc/self/maps", pid);
    } else {
        snprintf(filename, sizeof(filename), "/proc/%d/maps", pid);
    }

    // 打开文件 /proc/pid/maps，获取指定pid进程加载的内存模块信息
    fp = fopen(filename, "r");
    if (fp != NULL) {

    	// 每次一行，读取文件 /proc/pid/maps中内容
        while (fgets(line, sizeof(line), fp)) {

        	// 查找指定的so模块
            if (strstr(line, module_name)) {

            	// 分割字符串
                pch = strtok( line, "-" );
                // 字符串转长整形
                addr = strtoul( pch, NULL, 16 );

                // 特殊内存地址的处理
                if (addr == 0x8000)
                    addr = 0;

                break;
            }
        }

        // 关闭文件
        fclose(fp) ;
    }

    return (void *)addr;
}


// Hook库/system/lib/libsurfaceflinger.so中的eglSwapBuffers函数
#define LIBSF_PATH  "/system/lib/libsurfaceflinger.so"

int hook_eglSwapBuffers()
{
	// 保存被Hook的目标函数的原始调用地址
    old_eglSwapBuffers = eglSwapBuffers;
    LOGD("Orig eglSwapBuffers = %p
", old_eglSwapBuffers);

    // 获取目标pid进程中"/system/lib/libsurfaceflinger.so"模块的加载地址
    void * base_addr = get_module_base(getpid(), LIBSF_PATH);
    LOGD("libsurfaceflinger.so address = %p
", base_addr);

    int fd;
    // 打开内存模块文件"/system/lib/libsurfaceflinger.so"
    fd = open(LIBSF_PATH, O_RDONLY);
    if (-1 == fd) {

        LOGD("error
");
        return -1;
    }

    // elf32文件的文件头结构体Elf32_Ehdr
    Elf32_Ehdr ehdr;
    // 读取elf32格式的文件"/system/lib/libsurfaceflinger.so"的文件头信息
    read(fd, &ehdr, sizeof(Elf32_Ehdr));

    // elf32文件中区段表信息结构的文件偏移
    unsigned long shdr_addr = ehdr.e_shoff;
    // elf32文件中区段表信息结构的数量
    int shnum = ehdr.e_shnum;
    // elf32文件中每个区段表信息结构中的单个信息结构的大小（描述每个区段的信息的结构体的大小）
    int shent_size = ehdr.e_shentsize;

    // elf32文件区段表中每个区段的名称存放的字符串区段，在区段表中的序号index
    unsigned long stridx = ehdr.e_shstrndx;

    // elf32文件中区段表的每个单元信息结构体（描述每个区段的信息的结构体）
    Elf32_Shdr shdr;
    // elf32文件中定位到存放每个区段名称的字符串表的信息结构体位置.shstrtab
    lseek(fd, shdr_addr + stridx * shent_size, SEEK_SET);
    // 读取elf32文件中的描述每个区段的信息的结构体（这里是保存elf32文件的每个区段的名称字符串的）
    read(fd, &shdr, shent_size);

    // 为保存elf32文件的所有的区段的名称字符串申请内存空间
    char * string_table = (char *)malloc(shdr.sh_size);
    // 定位到具体存放elf32文件的所有的区段的名称字符串的文件偏移处
    lseek(fd, shdr.sh_offset, SEEK_SET);
    // 从elf32内存文件中读取所有的区段的名称字符串到申请的内存空间中
    read(fd, string_table, shdr.sh_size);

    // 重新设置elf32文件的文件偏移为区段信息结构的起始文件偏移处
    lseek(fd, shdr_addr, SEEK_SET);

    int i;
    uint32_t out_addr = 0;
    uint32_t out_size = 0;
    uint32_t got_item = 0;
    int32_t got_found = 0;

    // 循环遍历elf32文件的区段表（描述每个区段的信息的结构体）
    for (i = 0; i < shnum; i++) {

    	// 依次读取区段表中每个描述区段的信息的结构体
        read(fd, &shdr, shent_size);

        // 判断当前区段描述结构体描述的区段是否是SHT_PROGBITS类型
        if (shdr.sh_type == SHT_PROGBITS) {

        	// 获取区段的名称字符串在保存所有区段的名称字符串段.shstrtab中的序号
            int name_idx = shdr.sh_name;

            // 判断区段的名称是否为".got.plt"或者".got"
            if (strcmp(&(string_table[name_idx]), ".got.plt") == 0
				|| strcmp(&(string_table[name_idx]), ".got") == 0) {

            	// 获取区段".got"或者".got.plt"在内存中实际数据存放地址
                out_addr = base_addr + shdr.sh_addr;
                // 获取区段".got"或者".got.plt"的大小
                out_size = shdr.sh_size;
                LOGD("out_addr = %lx, out_size = %lx
", out_addr, out_size);

                // 遍历区段".got"或者".got.plt"获取保存的全局的函数调用地址
                for (i = 0; i < out_size; i += 4) {

                	// 获取区段".got"或者".got.plt"中的单个函数的调用地址
                    got_item = *(uint32_t *)(out_addr + i);

                    // 判断区段".got"或者".got.plt"中函数调用地址是否是将要被Hook的目标函数地址
                    if (got_item  == old_eglSwapBuffers) {

                        LOGD("Found eglSwapBuffers in got
");
                        // 查找到要被Hook的目标函数的地址
                        got_found = 1;

                        // 获取当前内存分页的大小
                        uint32_t page_size = getpagesize();
                        // 获取内存分页的起始地址（需要内存对齐）
                        uint32_t entry_page_start = (out_addr + i) & (~(page_size - 1));
                        LOGD("entry_page_start = %lx, entry_page_start = %lx
", entry_page_start, page_size);

                        // 修改内存属性为可读可写可执行
                        if (mprotect((uint32_t *)entry_page_start, page_size, PROT_READ | PROT_WRITE | PROT_EXEC) == -1) {

                        	LOGD("mprotect false
");
                        	return -1;
                        }

                        // Hook目标函数之前
                        LOGD("%s, old_eglSwapBuffers = %lx, new_eglSwapBuffers = %lx
", "befor hook function", got_item, new_eglSwapBuffers);

                        // Hook函数为我们自己定义的函数
                        //*(uint32_t *)(out_addr + i) = new_eglSwapBuffers;	// Hook函数的作用，等价的
                        got_item = new_eglSwapBuffers;

                        // Hook目标函数之后
                        LOGD("%s, old_eglSwapBuffers = %lx, new_eglSwapBuffers = %lx
", "after hook function", got_item, new_eglSwapBuffers);

                        // 恢复内存属性为可读可执行
                        if (mprotect((uint32_t *)entry_page_start, page_size, PROT_READ | PROT_EXEC) == -1) {

                        	LOGD("mprotect false
");
                        	return -1;
                        }

                        break;

                        // 此时，目标函数的调用地址已经被Hook了
                    } else if (got_item == new_eglSwapBuffers) {

                        LOGD("Already hooked
");
                        break;
                    }
                }

                // Hook目标函数成功，跳出循环
                if (got_found)
                    break;
            }
        }
    }

    free(string_table);

    close(fd);
}


// 注入so的导出函数（默认导出）--将被调用
int hook_entry(char * a){

    LOGD("Hook into success
");
    LOGD("Start hooking
");

    // Hook目标pid进程的eglSwapBuffer函数
    hook_eglSwapBuffers();

    return 0;
}

Android.mk文件

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

#LOCAL_ARM_MODE := arm

# 编译生成的模块的名称
LOCAL_MODULE    := inject_so

# 参与编译的源码文件
LOCAL_SRC_FILES := inject_so.c

# 支持log日志的打印
LOCAL_LDLIBS += -L$(SYSROOT)/usr/lib -llog -lEGL

# 编译生成动态库文件libinject_so.so
include $(BUILD_SHARED_LIBRARY)

Application.mk文件

# 编译生成的模块文件运行支持的平台
APP_ABI := x86 armeabi-v7a
# 编译生成模块运行支持的Andorid版本
APP_PLATFORM := android-19

三、Android so注入和函数hook的效果测试

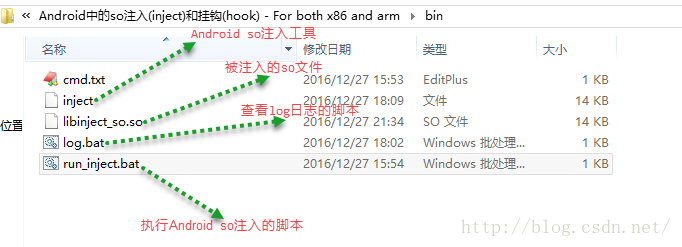

执行Android so 注入和函数Hook的需要的文件截图：

log.bat查看注入输出日志的脚本文件：

adb logcat -s  INJECT

运行Android so注入的脚本文件（真机）run_inject.bat：

adb push libinject_so.so /data/local/tmp
adb push inject  /data/local/tmp
adb shell chmod 0777 /data/local/tmp/libinject_so.so
adb shell chmod 0777 /data/local/tmp/inject
adb shell su -c /data/local/tmp/inject
pause

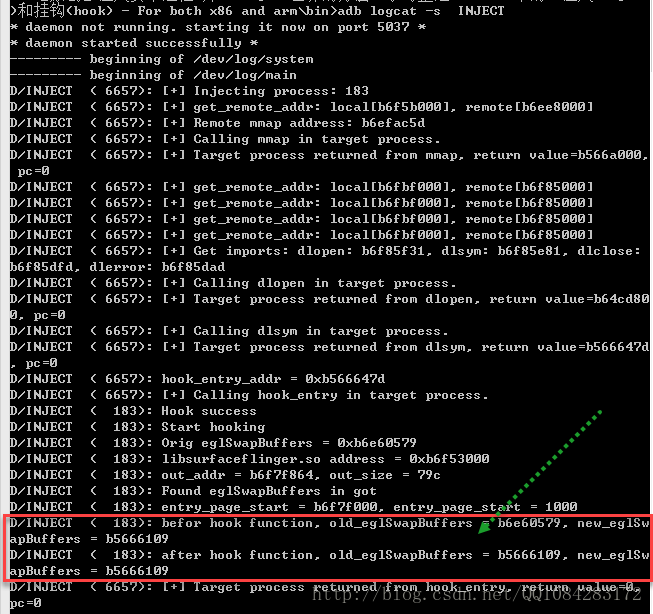

Nexus 5，Android 4.4.4的测试效果如下图：

Android so注入和函数Hook的结果和作者ariesjzj的稍有不同，也有网友在作者ariesjzj的博客下面留言说Hook函数不成功，我修改了一下作者ariesjzj的代码，将Hook后目标函数的地址打印出来了，其实呢，Hook目标函数是成功的，只是没有被系统调用，触发新的new_eglSwapBuffers函数被调用而已。

关于Android的so注入和Hook还有很多值得讨论的问题，感谢博文中提到的作者深入研究知识的精神，让我在学习的道路上又进了一步，后面还会继续深入讨论有关Android的so注入和函数Hook的问题。
