6.MFC基础（六）窗口切分、文档类

一、切分窗口

　　1.切分窗口分类

　　　静态切分 - 在窗口创建出来的时候就已经完成切分

　　　动态切分 - 在程序执行过程中根据用户的需要实时完成切分，最多只能切出2*2个（最多2行2列）

　　2.相关类

　　　CSplitterWnd - 父类CFrameWnd（只有一个客户区的窗口叫规则框架窗口），封装了关于不规则窗口的操作

　　3.静态切分

　　　（1）定义CSplitterWnd类对象

　　　（2）重写CFrameWnd::OnCreateClient函数

　　　　　　创建不规则框架窗口

　　　　　　　　BOOL  CSplitterWnd::CreateStatic( CWnd*    pParentWnd,                                    //父窗口对象地址

                                                                         int           nRows,                                            //行数

                                                                         int           nCols,                                              //列数

                                                                         DWORD   dwStyle = WS_CHILD | WS_VISIBLE,  //窗口风格

                                                                         UINT        nID = AFX_IDW_PANE_FIRST );         //ID

　　　　　　给不规则框架窗口的各个客户区创建视图窗口

　　　　　　　　virtual  BOOL  CSplitterWnd::CreateView( int                       row,             //行

                                                                                  int                       col,              //列

                                                                                  CRuntimeClass*    pViewClass,  //视图类对象地址

                                                                                  SIZE                    sizeInt,        //大小

                                                                                  CCreateContext*  pContext );   //上下文

　　相关代码：

#include "stdafx.h"


class CMyView : public CView
{
    DECLARE_DYNCREATE(CMyView)
public:
    virtual void OnDraw(CDC *pDC);
};
IMPLEMENT_DYNCREATE(CMyView, CView)

void CMyView::OnDraw(CDC* pDC)
{
    pDC->TextOutW(100, 100, L"自己的视图");
}

class CMyFrameWnd : public CFrameWnd
{
public:
    virtual BOOL OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext);
private:
    //定义切分窗口对象
    CSplitterWnd m_split1;  //日字形
    CSplitterWnd m_split2;  //倒日字形
};
//重写虚函数
BOOL CMyFrameWnd::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
{
    //创建日字形不规则窗口，2行1列
    m_split1.CreateStatic(this, 2, 1);
    //创建倒日字形不规则窗口，1行2列
    m_split2.CreateStatic(&m_split1, 1, 2, WS_CHILD|WS_VISIBLE, m_split1.IdFromRowCol(0, 0));//将倒日字放到日字的0行0列

    //给倒日字创建视图窗口
    m_split2.CreateView(0, 0, RUNTIME_CLASS(CMyView), CSize(100, 100), pContext);
    m_split2.CreateView(0, 1, RUNTIME_CLASS(CEditView), CSize(100, 100), pContext);
    m_split1.CreateView(1, 0, RUNTIME_CLASS(CHtmlView), CSize(100, 100), pContext);

    CHtmlView *pView = (CHtmlView*)m_split1.GetPane(1, 0);
    pView->Navigate(L"www.baidu.com");

    //设置行列信息
    m_split1.SetRowInfo(0, 200, 100);  //高200，最小100
    m_split2.SetColumnInfo(0, 400, 200); //宽400，最小200

    return TRUE;
}

class CMyWinApp : public CWinApp
{
public:
    virtual BOOL InitInstance();
};

CMyWinApp theApp;

BOOL CMyWinApp::InitInstance()
{
    CMyFrameWnd *pFrame = new CMyFrameWnd;
    m_pMainWnd = pFrame;
    pFrame->Create(NULL, L"MFC Split");
    pFrame->ShowWindow(SW_SHOW);
    pFrame->UpdateWindow();
    return TRUE;
}

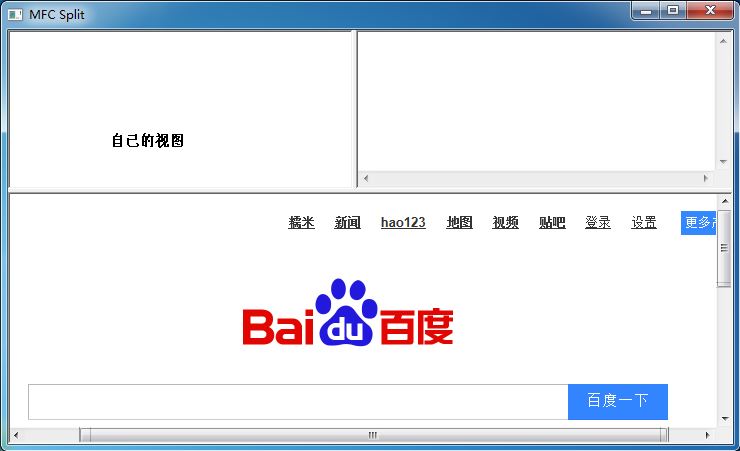

　　运行结果：

　　

　4.动态切分

　　（1）定义CSplitterWnd类对象

　　（2）重写CFrameWnd::OnCreateClient虚函数

　　　　　CSplitterWnd::Create创建切分

　　先关代码：　

#include "stdafx.h"


class CMyView : public CView
{
    DECLARE_DYNCREATE(CMyView)
public:
    virtual void OnDraw(CDC *pDC);
};
IMPLEMENT_DYNCREATE(CMyView, CView)

void CMyView::OnDraw(CDC* pDC)
{
    pDC->TextOutW(100, 100, L"自己的视图");
}

class CMyFrameWnd : public CFrameWnd
{
public:
    virtual BOOL OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext);
private:
    CSplitterWnd m_split;
};

BOOL CMyFrameWnd::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
{
    CCreateContext cct;
    cct.m_pNewViewClass = RUNTIME_CLASS(CMyView);
    m_split.Create(this, 2, 2, CSize(100, 100), &cct);
    return TRUE;
}

class CMyWinApp : public CWinApp
{
public:
    virtual BOOL InitInstance();
};

CMyWinApp theApp;

BOOL CMyWinApp::InitInstance()
{
    CMyFrameWnd *pFrame = new CMyFrameWnd;
    m_pMainWnd = pFrame;
    pFrame->Create(NULL, L"MFC Split");
    pFrame->ShowWindow(SW_SHOW);
    pFrame->UpdateWindow();
    return TRUE;
}

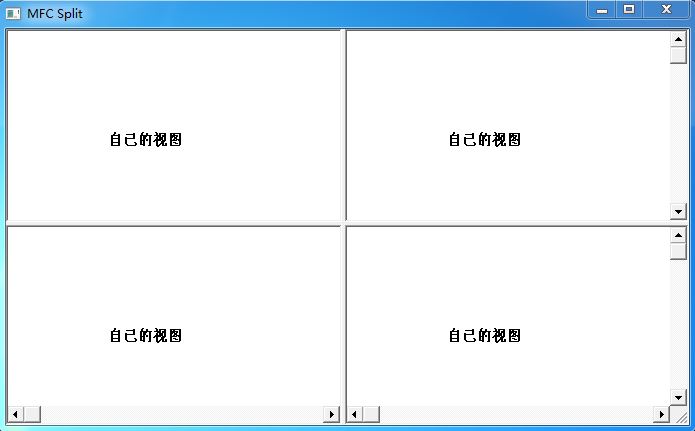

　　运行结果：

　　

二、MFC的文档

　　1.相关问题

　　　　文档主要提供了对数据的管理，以及和视图窗口的交互　　

　　　　CDocument - 父类CCmdTarget

　　2.相关类　　　　　

　　　（1）利用pFrame调用LoadFrame函数创建主框架窗口（之前是用的Create函数）　

　　　（2）在框架窗口的WM_CREATE消息处理中创建视图窗口

　　　（3）在视图窗口的WM_CREATE消息处理中将视图类对象和文档类对象建立绑定关系　　

　　　　　　m_viewList.AddTail( pView );

　　　　　　pView->m_pDocument  =  this;

　　　　　　经过分析可知：文档类对象用一个链表成员和它关联的视图类对象，说明一个文档类对象可以对应多个视图类对象

　　　　　　　　              视图类对象用一个普通成员变量保存和它关联的文档类对象，说明一个视图类对象只能对应一个文档类对象

　　3.对象关系图

　　　　theApp

　　　　　 |->m_pMainWnd（框架类对象）

　　　　　　　　　　 |->m_pViewActive（视图类对象）

　　　　　　　　　　　　　　　  |->m_pDocument（文档类对象）

　　　　　　　　　　　　　　　　　　　　     |->m_viewList（视图类对象）

　　4.文档类和视图类的关系

　　　　CDocument::UpdateAllViews - 刷新和文档类对象关联的所有视图类对象（视图窗口）

　　　　CView::OnUpdate - 虚函数，当视图窗口刷新时被调用

　　相关代码：

#include "stdafx.h"

/*************************************************
CMyDoc
*************************************************/
class CMyDoc : public CDocument
{
    DECLARE_MESSAGE_MAP()
public:
    afx_msg void OnNew();
public:
    CString m_strDoc;

};
BEGIN_MESSAGE_MAP(CMyDoc, CDocument)
    ON_COMMAND(ID_NEW, OnNew)
END_MESSAGE_MAP()

void CMyDoc::OnNew()
{
    m_strDoc = "hello doc, 这叫老夫如何是好";
    UpdateAllViews(NULL);
}
/************************************************
CMyView
************************************************/
class CMyView : public CEditView
{
    DECLARE_MESSAGE_MAP()
    DECLARE_DYNCREATE(CMyView)
public:
    afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
public:
    virtual void OnUpdate(CView* pSender, LPARAM lHint, CObject* pHint);
};
BEGIN_MESSAGE_MAP(CMyView, CEditView)
    ON_WM_CREATE()
END_MESSAGE_MAP()
IMPLEMENT_DYNCREATE(CMyView, CEditView)

void CMyView::OnUpdate(CView* pSender, LPARAM lHint, CObject* pHint)
{
    CMyDoc*pDoc = (CMyDoc*)m_pDocument;
    SetWindowText(pDoc->m_strDoc);
}

int CMyView::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    return CEditView::OnCreate(lpCreateStruct);//将视图类对象和文档类对象建立绑定关系
}

/********************************************************
CMyFrameWnd
*********************************************************/
class CMyFrameWnd :public CFrameWnd
{
    DECLARE_MESSAGE_MAP()
public:
    afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
public:
    virtual BOOL OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext);
private:
    CSplitterWnd m_split;
};
BEGIN_MESSAGE_MAP(CMyFrameWnd, CFrameWnd)
    ON_WM_CREATE()
END_MESSAGE_MAP()

BOOL CMyFrameWnd::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
{
    m_split.CreateStatic(this, 1, 2);
    m_split.CreateView(0, 0, RUNTIME_CLASS(CMyView), CSize(100, 100), pContext);
    m_split.CreateView(0, 1, RUNTIME_CLASS(CMyView), CSize(100, 100), pContext);
    return TRUE;
}

int CMyFrameWnd::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    return CFrameWnd::OnCreate(lpCreateStruct);//创建视图窗口
}

/*****************************************************************
CMyWinAPP
*****************************************************************/
class CMyWinApp : public CWinApp
{
public:
    virtual BOOL InitInstance();
};

CMyWinApp theApp;

BOOL CMyWinApp::InitInstance()
{
    CMyFrameWnd *pFrame = new CMyFrameWnd;
    m_pMainWnd = pFrame;

    CCreateContext cct;
    cct.m_pCurrentDoc = new CMyDoc;
    cct.m_pNewViewClass = RUNTIME_CLASS(CMyView);

    pFrame->LoadFrame(IDR_MENU1, WS_OVERLAPPEDWINDOW, NULL, &cct);
    pFrame->ShowWindow(SW_SHOW);
    pFrame->UpdateWindow();
    return TRUE;
}

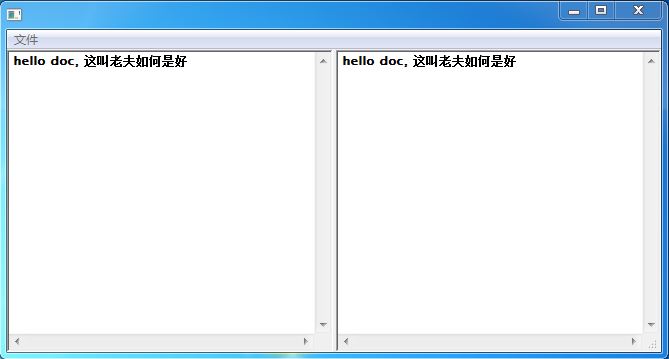

　　运行结果：

　　

　　5.命令消息（WM_COMMAND）的处理顺序（★★★）

　　　　View --> Document --> Frame --> App （默认顺序）

　　　　CFrameWnd::OnCmdMsg虚函数内部执行顺决定，故我们可以重写该函数，改变消息处理的顺序

　　相关代码：

#include "stdafx.h"

/*************************************************
CMyDoc
*************************************************/
class CMyDoc : public CDocument
{
    DECLARE_MESSAGE_MAP()
public:
    afx_msg void OnNew();
public:
    CString m_strDoc;

};
BEGIN_MESSAGE_MAP(CMyDoc, CDocument)
    //ON_COMMAND(ID_NEW, OnNew)
END_MESSAGE_MAP()

void CMyDoc::OnNew()
{
    m_strDoc = "hello doc, 这叫老夫如何是好";
    UpdateAllViews(NULL);
}
/************************************************
CMyView
************************************************/
class CMyView : public CEditView
{
    DECLARE_MESSAGE_MAP()
    DECLARE_DYNCREATE(CMyView)
public:
    afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
public:
    virtual void OnUpdate(CView* pSender, LPARAM lHint, CObject* pHint);
};
BEGIN_MESSAGE_MAP(CMyView, CEditView)
    ON_WM_CREATE()
END_MESSAGE_MAP()
IMPLEMENT_DYNCREATE(CMyView, CEditView)

void CMyView::OnUpdate(CView* pSender, LPARAM lHint, CObject* pHint)
{
    CMyDoc*pDoc = (CMyDoc*)m_pDocument;
    SetWindowText(pDoc->m_strDoc);
}

int CMyView::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    return CEditView::OnCreate(lpCreateStruct);//将视图类对象和文档类对象建立绑定关系
}

/********************************************************
CMyFrameWnd
*********************************************************/
class CMyFrameWnd :public CFrameWnd
{
    DECLARE_MESSAGE_MAP()
public:
    afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
public:
    virtual BOOL OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext);
private:
    CSplitterWnd m_split;
};
BEGIN_MESSAGE_MAP(CMyFrameWnd, CFrameWnd)
    ON_WM_CREATE()
END_MESSAGE_MAP()

BOOL CMyFrameWnd::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
{
    m_split.CreateStatic(this, 1, 2);
    m_split.CreateView(0, 0, RUNTIME_CLASS(CMyView), CSize(100, 100), pContext);
    m_split.CreateView(0, 1, RUNTIME_CLASS(CMyView), CSize(100, 100), pContext);
    return TRUE;
}

int CMyFrameWnd::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    return CFrameWnd::OnCreate(lpCreateStruct);//创建视图窗口
}

/*****************************************************************
CMyWinAPP
*****************************************************************/
class CMyWinApp : public CWinApp
{
    DECLARE_MESSAGE_MAP()
public:
    virtual BOOL InitInstance();
public:
    afx_msg void OnNew();
};
BEGIN_MESSAGE_MAP(CMyWinApp, CWinApp)
    ON_COMMAND(ID_NEW, OnNew)
END_MESSAGE_MAP()

CMyWinApp theApp;

void CMyWinApp::OnNew()
{
    AfxMessageBox(L"应用程序类处理新建消息");
}

BOOL CMyWinApp::InitInstance()
{
    CMyFrameWnd *pFrame = new CMyFrameWnd;
    m_pMainWnd = pFrame;

    CCreateContext cct;
    cct.m_pCurrentDoc = new CMyDoc;
    cct.m_pNewViewClass = RUNTIME_CLASS(CMyView);

    pFrame->LoadFrame(IDR_MENU1, WS_OVERLAPPEDWINDOW, NULL, &cct);
    pFrame->ShowWindow(SW_SHOW);
    pFrame->UpdateWindow();
    return TRUE;
}

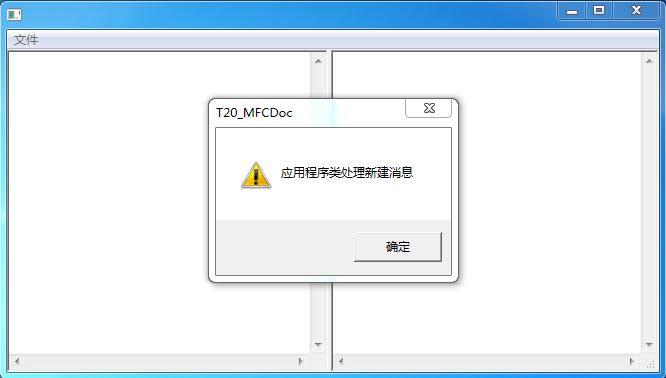

　　运行结果：

　　

　　伪代码：

　　　　CMyFrameWnd  *pFrame  =  new  CMyFrameWnd;

　　　　CCreateContext  cct;

　　　　cct.m_pCurrentDoc  =  new  CMyDoc;

　　　　cct.m_pNewViewClass  =  RUNTIME_CLASS( CMyView );

　　　　pFrame->LoadFrame( IDR_MENU1, WS_OVERLAPPEDWINDOW, NULL, &cct )

　　　　{

　　　　　　//this为pFrame，pContext为&cct

　　　　　　Create( lpszClass, strTitle, dwDefaultStyle, rectDefault, pParentWnd, ATL_MAKEINTRESOURCE(nIDResource), 0L, pContext ) )

　　　　　　{

　　　　　　　　1.加载菜单

　　　　　　　　//this为pFrame，pContext为&cct　　　　　　　

　　　　　　　　CreateEx( ......, ( LPVOID )pContext ) )

　　　　　　　　{

　　　　　　　　　　CREATESTRUCT  cs;
　　　　　　　　　　......
　　　　　　　　　　cs.lpCreateParams  =  lpParam;  //lpParam为&cct　　　　　

　　　　　　　　　　//创建主框架窗口，一旦执行成功，触发WM_CREATE消息，会回到我们的WM_CREATE消息处理函数中　　　　

　　　　　　　　　　HWND  hWnd  =  CreateWindowEx( ......, cs.lpCreateParams );

　　　　　　　　}

　　　　　　}

　　　　}

　　　　***********************************************************************************************************

　　　　//处理框架窗口WM_CREATE消息，this为pFrame，lpcs为CreateWindowEx的全部参数

　　　　CFrameWnd::OnCreate( lpcs)

　　　　{

　　　　　　CCreateContext*  pContext  =  ( CCreateContext* ) lpcs->lpCreateParams;  //取出&cct

　　　　　　return  OnCreateHelper( lpcs, pContext )  //this为pFrame，pContext为&cct

　　　　　　{

　　　　　　　　OnCreateClient( lpcs, pContext )  //this为pFrame，pContext为&cct

　　　　　　　　{　　　　　　

　　　　　　　　　　if  ( pContext  !=  NULL  &&  pContext->m_pNewViewClass  !=  NULL )
　　　　　　　　　　{
　　　　　　　　　　　　CWnd  *pWnd  =  CreateView( pContext, AFX_IDW_PANE_FIRST )
　　　　　　　　　　　　{

　　　　　　　　　　　　　　//动态创建视图类对象并返回对象地址

　　　　　　　　　　　　　　CWnd*  pView  =  ( CWnd* )pContext->m_pNewViewClass->CreateObject( );

　　　　　　　　　　　　　　//用视图类对象创建视图窗口，this为视图类对象地址pView　　　　　　

　　　　　　　　　　　　　　pView->Create( NULL, NULL, AFX_WS_DEFAULT_VIEW, CRect(0,0,0,0), this, nID, pContext )

　　　　　　　　　　　　　　{　　　　　　　　　　　　

　　　　　　　　　　　　　　　　return  CreateEx( ......, ( LPVOID )pContext )

　　　　　　　　　　　　　　　　{

　　　　　　　　　　　　　　　　　　CREATESTRUCT cs;

　　　　　　　　　　　　　　　　　　.......

　　　　　　　　　　　　　　　　　　cs.lpCreateParams = lpParam;　　　

　　　　　　　　　　　　　　　　　  //创建视图窗口，执行成功，触发WM_CREATE消息，会回到我们的WM_CREATE消息处理函数中

　　　　　　　　　　　　　　　　　　HWND  hWnd  =  CreateWindowEx( ......, cs.lpCreateParams );

　　　　　　　　　　　　　　　　}

　　　　　　　　　　　　　　}

　　　　　　　　　　　　　　return  pView;

　　　　　　　　　　　　}

　　　　　　　　　　　　if  ( pWnd  == NULL )

　　　　　　　　　　　　　　return  FALSE;
　　　　　　　　　　}

　　　　　　　　　　return  TRUE;

　　　　　　　　}

　　　　　　}

　　　　}

　　*********************************************************************************************************

　　//处理视图类的WM_CREATE消息，this为pView，lpcs为CreateWindowEx的全部参数

　　CEditView::OnCreate( lpcs )

　　{

 　　　　CCtrlView::OnCreate( lpcs )  //this为pView

　　　　{

　　　　　　CCreateContext*  pContext  =  ( CCreateContext* )lpcs->lpCreateParams;  //拿到&cct

　　　　　　 //this为pView，m_pCurrentDoc为文档类对象（CMyDoc）的对象地址，参数是视图类对象地址（CMyView）

　　　　　　pContext->m_pCurrentDoc->AddView( this )

　　　　　　{

　　　　　　　　m_viewList.AddTail( pView );  //文档类对象用一个链表成员和它关联的视图类对象

　　　　　　　　pView->m_pDocument  =  this;  //视图类对象用一个普通成员变量保存和它关联的文档类对象

　　　　　　}

　　　　}

　　}

 　　************************************************************************************************************

　　//文档类更新所有视图，其中会调用视图类的更新函数

　　UpdateAllViews( )

　　{

　　　　POSITION pos = GetFirstViewPosition( );//得到文档类对象中视图链表的迭代器

　　　　while  ( pos  !=  NULL )

　　　　{

　　　　　　CView*  pView  =  GetNextView( pos );　　　　　

　　　　　　if ( pView  !=  pSender )

　　　　　　　　pView->OnUpdate( pSender, lHint, pHint );  //调用我们写的虚函数

　　　　}

　　}

　　*****************************************************************************************

　　//WM_COMMAND消息的处理顺序

　　OnCommand( wParam, lParam )  //this为pFrame

　　{

　　　　return CWnd::OnCommand( wParam, lParam )  //this为pFrame

　　　　{

　　　　　　return  OnCmdMsg( nID, nCode, NULL, NULL )  //this为pFrame（起点）

　　　　　　{

　　　　　　　　////////////////////////////////////////////////////////////////////////////////////////////////

　　　　　　　　//视图类的WM_COMMAND处理（里面会找Document的消息处理），故View->Document

　　　　　　　　/////////////////////////////////////////////////////////////////////////////////////////////////　　　

　　　　　　　　CView*  pView  =  GetActiveView( );

　　　　　　　　pView->OnCmdMsg( nID, nCode, pExtra, pHandlerInfo )  //this为pView

　　　　　　　　{

　　　　　　　　　　CWnd::OnCmdMsg( nID, nCode, pExtra, pHandlerInfo )  //this为pView

　　　　　　　　　　{

　　　　　　　　　　　　//this为视图类对象地址

　　　　　　　　　　　　CCmdTarget::OnCmdMsg( ... )  //★消息处理最终目的地

　　　　　　　　　　　　{　　　　　　　　　　　　　　

　　　　　　　　　　　　　　for ( pMessageMap  =  GetMessageMap( );  pMessageMap->pfnGetBaseMap  !=  NULL;
　　　　　　　　　　　　　　　　　pMessageMap  =  (*pMessageMap->pfnGetBaseMap)( ) )  {  ......  }

　　　　　　　　　　　　}

　　　　　　　　　　}　　　　　　

　　　　　　　　　　if  ( m_pDocument  !=  NULL )
　　　　　　　　　　{
　　　　　　　　　　　　return  m_pDocument->CDocument::OnCmdMsg( nID,  nCode,  pExtra,  pHandlerInfo )  //this为文档对象地址

　　　　　　　　　　　　{

　　　　　　　　　　　　　　 //this为文档类对象地址

　　　　　　　　　　　　　　CCmdTarget::OnCmdMsg( ...... );  //★消息处理最终目的地

　　　　　　　　　　　　}
　　　　　　　　　　}

　　　　　　　　}
　　　　　　　　////////////////////////////////////////////////////////////////////////////////////////////////

　　　　　　　　//框架类的WM_COMMAND消息处理

　　　　　　　　////////////////////////////////////////////////////////////////////////////////////////////////

　　　　　　　　CWnd::OnCmdMsg( nID, nCode, pExtra, pHandlerInfo )  //this为pFrame

　　　　　　　　{

　　　　　　　　　　//this为框架类对象地址

　　　　　　　　　　CCmdTarget::OnCmdMsg( ... );  //★消息处理最终目的地

　　　　　　　　}

　　　　　　　　////////////////////////////////////////////////////////////////////////////////////////////////

　　　　　　　　//应用程序类的WM_COMMAND的消息处理

　　　　　　　　////////////////////////////////////////////////////////////////////////////////////////////////

　　　　　　　　CWinApp*  pApp  =  AfxGetApp( );

　　　　　　　　pApp->OnCmdMsg( nID, nCode, pExtra, pHandlerInfo )

　　　　　　　　{

　　　　　　　　　　//this为应用程序对象地址

　　　　　　　　　　CCmdTarget::OnCmdMsg( ... );  //★消息处理最终目的地

　　　　　　　　}

　　　　　　}

　　　　}

　　}
