导语

本文主要介绍了ImageView的相关重要方法，从源码角度剖析了一些容易令人混淆或百思不得其解的问题。

一、正确合理使用ImageView 的src 和background

src ：为ImageView 原图内容，存放原图大小，不会被拉伸；

background：为Imageview的背景，会根据ImageView给定的长宽进行拉伸；

在ImageView中，可以同时设置src和background属性（为了减少绘制，可以根据使用场景来设置相应属性）； 由于src中存放的是原图大小，如果需要对其缩放，就需要使用android:scaleTyle这个属性（scaleType 只对src属性有效），另外还可以对background设置透明度。

二、正确设置Imageview的透明度

设置ImageView的透明度有啥正确不正确的，如直接就mImageView.setAlpha(100)，不就行了吗？（答案是不确定，后续分析）

ImageView 设置透明度主要有以下三种方法：

1. setAlpha(@FloatRange(from=0.0, to=1.0) float alpha) （View提供）

2. setAlpha(int alpha)  （已经标记为@Deprecated）

3. setImageAlpha(int alpha) （API>=16）

其中，setImageAlpha内部调用setAlpha(int alpha)方法，查看API可知，setAlpha 主要是针对image而言，使用setImageView，一方面在命名上更为贴切与View中的setAlpha方法区分，同时做好兼容性，目前只能使用在API>=16的场景。

另外， 像Drawable 和Paint中的都是调用setAlpha(int alpha)

在本节前就提了一个问题：直接使用mImageView.setAlpha(100)，来设置ImageView的透明度是否正确？

正确答案是：

• android:src在设置ImageView的setAlpha(int alpha)时，起作用；

• android:background在设置ImageView的setAlpha(int alpha)时，不起作用。

为什么呢？

在前面介绍中，已经指出ImageView中的setAlpha(int alpha)方法是针对image有效的，想弄清就直接看源码：

（1）setAlpha(int alpha)方法

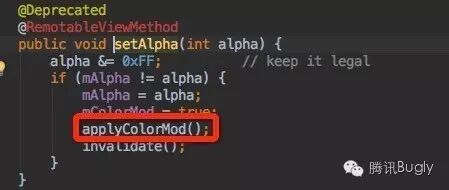

图1 ImageView 的setAlpha()

（2）通过applyColorMod方法可知，ImageView.setAlpha(int alpha)方法，是通过Drawable.setAlpha(int alpha)实现的

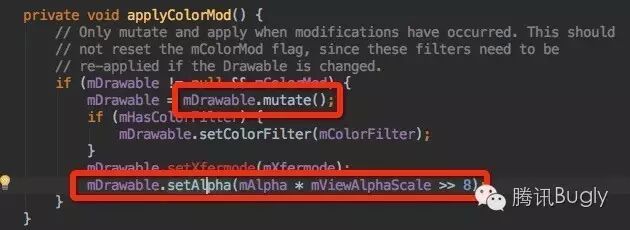

图2 ImageView的applyColorMod()

那么mDrawable 是怎样得到的了：

图3 ImageView构造函数 获取src设置的图片

setImageDrawable(Drawable d) 中调用 updateDrawable(Drawable d)，而mDrawable 正是在updateDrawable(Drawable d)中赋值的：

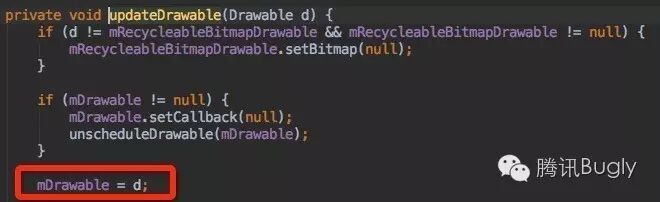

图4 ImageView的updateDrawable()方法

现在知道为什么有时候ImageView.setAlpha(int alpha)没起作用了吧。

（3）在applyColorMod()中为什么使用Drawable.mutate()方法

直接引用Drawable.mutate()的JavaDoc：

Make this drawable mutable. This operation cannot be reversed. A mutable drawable is guaranteed to not share its state with any other drawable. This is especially useful when you need to modify properties of drawables loaded from resources. By default, all drawables instances loaded from the same resource share a common state; if you modify the state of one instance, all the other instances will receive the same modification.Calling this method on a mutable Drawable will have no effect.

上述解释的很清楚，一个drawable如果使用了mutate()方法，那么对这个drawable属性（包括设置drawable的透明度）修改将不会共享。

mImageView.setBackgroundDrawable(mDrawable);
mImageView.getBackground().setAlpha(100);

上述代码有问题吗？

“肯定没有额，通过这种方式透明度没有问题额，亲试可用”。如果你所使用的mDrawable是图片资源（ColorDrawable 中使用了mutate方法），而且多处使用，你就会发现，其他地方透明度也变了。

上述代码正确写法：

mImageView.setBackgroundDrawable(mDrawable.mutate());
mImageView.getBackground().setAlpha(100);

（4）总结

通过上面的分析可知，设置ImageView的透明度，坑还是相当多的，目前来看使用View提供的setAlpha(float alpha)更好。

三、正确设置ImageView的前景（foreground）

有时候设计需要在ImageView 上面覆盖一层（如灰色），面对这样的需求时，要区分是静态的ImageView还是异步的ImageView （使用后台回包数据）。

（1）静态ImageView （此场景基本很少，设计切图即可）

合理使用src （前景）和background（背景）就可以实现

（2）异步ImageView

此就需要使用ImageView的前景（View 提供了一个setForeground(Drawable foreground)）

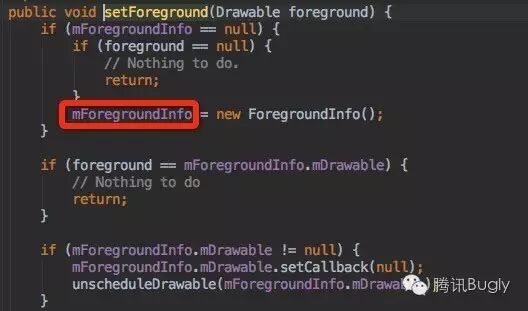

图5 View的setForeground()方法

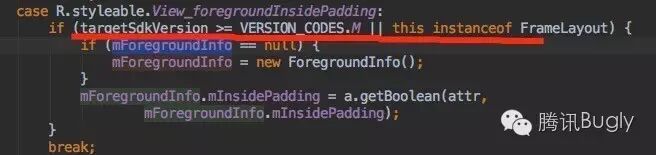

图 6 view的构造函数中mForegroundInfo对象创建

根据上述源码可知，如果ImageView要使用setForeground()方法，必须保证targetSdkVersion>=23。

如果此时要在targetSdkVersion<23情况使用，就必须自己去实现，好在afc框架中ExtendImageView已经考虑到这种情况，已经实现了setForeFround()方法。

四、正确使用ImageView的“android:adjustViewBounds”

adjustViewBounds的介绍如下：

Set this to true if you want the ImageView to adjust its bounds to preserve the aspect ratio of its drawable.

Note:If the application targets API level 17 or lower, adjustViewBounds will allow the drawable to shrink the view bounds, but not grow to fill available measured space in all cases.This is for compatibility with legacy MeasureSpec and RelativeLayout behavior.

设置View的最大高度，单独使用无效，需要与setAdjustViewBounds一起使用；如果想设置图片固定大小，又想保持图片宽高比，需要如下设置：

1. 设置setAdjustViewBounds为true；

2. 设置maxWidth、MaxHeight；

3. 设置设置layout_width和layout_height为wrap_content

五、正确使用ImageView的“android:scaleType”

如前所说，ImageView的“android:scaleType”属性是对src才有效的，如下图所示，需要对下面原图进行缩放控制，效果如下：

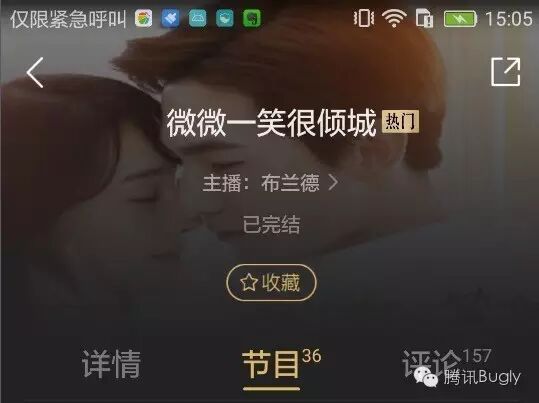

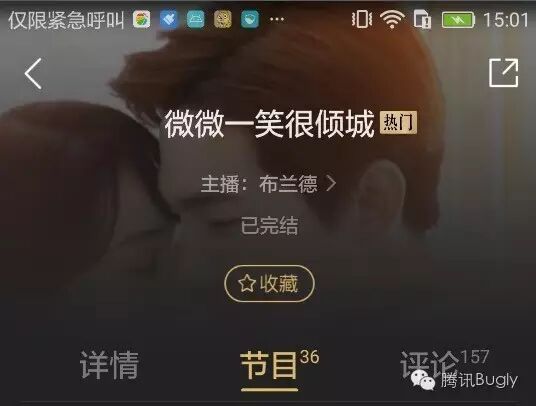

（1）原图

（2）使用ScaleType.CENTER_CORP

设计大大觉得不合理，要是图片整体能下来一点点就好了，查看一遍ScaleType，能到达这样效果的只有FIT_XY，那就试试看

（3）使用ScaleType.FIT_XY

图片确实下移了，但是图却明显的被拉长了

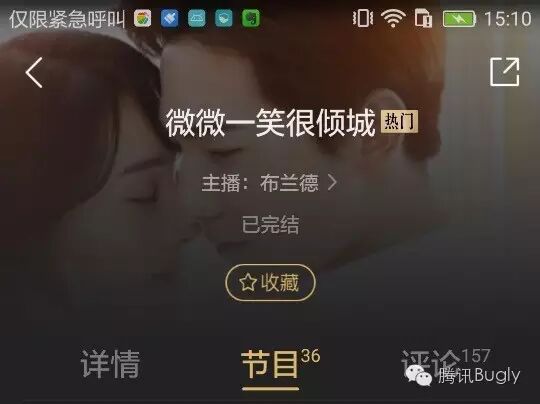

（4）使用ScaleDrawable.CROP_START

ScaleDrawable类是afc框架中提供了一个专门处理Drawable scale的类，在ImageView的ScaleType的基础上额外提供了11中裁剪方式：

（1）CROP_CENTER
（2）CROP_START
（3）CROP_END
（4）FIT_CENTER
（5）FIT_START
（6）FIT_END
（7）MATCH_WIDTH_TOP
（8）MATCH_WIDTH_BOTTOM
（9）MATCH_WIDTH_CENTER
（10）CENTER
（11）CROP_BY_PIVOT

（5）XML设置android:scaleType=”fitXY”属性

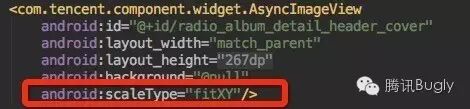

xml中设置scaleType属性

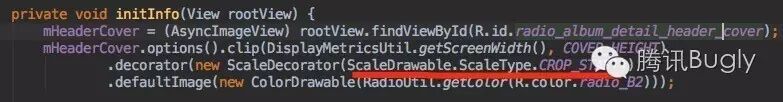

java代码中设置ScaleDrawable.CROP_START属性

看到上述代码，有人可能觉得很疑惑，既然在java代码中设置了ScaleDrawable.CROP_START属性，为什么XML中还要设置“android:scaleType=”fitXY”，能否不设置或者设置其他属性。

答案是否定的，如果要保证ScaleDrawable.CROP_START属性设置成功，在xml中一定要设置“android:scaleType=”fitXY”，原因如下：

1）通过ScaleDrawable设置scaleType

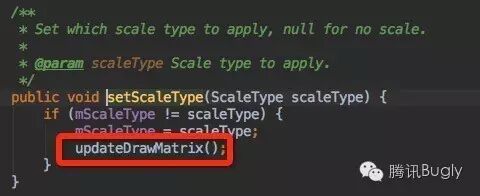

setScaleType()方法

2）在updateDrawMatrix()中更新目的宽高 （dstWidth和dstHeight）

updateDrawMatrix()方法

可以看到，如果要ScaleDrawable.CROP_START属性设置起作用，那个getBounds()方法获取一定要准确。

3）通过查看ImageView中的configBounds()方法可知，在dwith和dheight（原图Drawable的宽高）都不为0的情况下，如果要使用vwidth和vheight，则ImageView的ScaleType必须设置为ScaleType.FIT_XY

configBounds()方法



总结：

1.设置透明度的时候
mFirstImageView.setAlpha(50);
mSecondView.setAlpha(50);  // android:background设置的没有效果
mSecondView.setImageAlpha(50);     // android:background设置的没有效果
mSecondView.getBackground().setAlpha(50);  // android:background设置的有效果
