网络包含两个节点，一个发送节点，一个接收节点。发送节点按照某种随机的规律产生数据包（包大小和包间隔可自己定义），然后发送给接收节点。传输过程中会有一些随机的差错（误包率也可自己定义）。接收节点收到正确的包之后统计吞吐量。并可将接收吞吐量与发送吞吐量进行比较，观察误包率对接收吞吐量的影响。

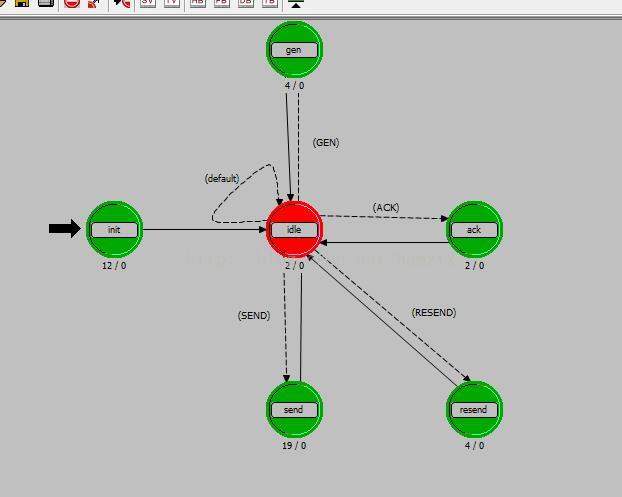

模型中发送节点模型为一个处理器类的节点，其进程模型为：
其用于产生ICI数据结构，并且使用远程中断进行发送和检错重传
发送节点为六个状态，其中五个为强制状态一个为非强制状态，无转移函数
Init的入口代码为
pk_code=0;
pk_count=0;
pk_number=0;
该函数作用为获得仿真属性值，参数为属性类型、属性名、指向属性值得指针
op_ima_sim_attr_get(OPC_DOUBLE,"FailureRate",&frate);
获得分级名称指定的对象ID
dest_id=op_id_from_hierarchical_name("top.my_rx_node.rx_pro") ;为接收节点的进程
统计量注册，返回统计量句柄
transmitted_index= op_stat_reg("Transmitted Index", OPC_STAT_INDEX_NONE,OPC_STAT_GLOBAL);
transmitted_traffic= op_stat_reg("Transmitted Traffic", OPC_STAT_INDEX_NONE,OPC_STAT_GLOBAL);
generate_index= op_stat_reg("Generating Index", OPC_STAT_INDEX_NONE,OPC_STAT_GLOBAL);
ack_state=1;
该函数作用是为调用进程预设一个中断，第一个参数为预设的中断时间，第二个参数是用户自定义的代码，在头文件中有声明，op_sim_time为获取当前仿真时间
op_intrpt_schedule_self(op_sim_time(),INTRPT_NEW_PKT);
init状态执行完之后，进入idle状态，其入口代码为
if(pk_count>0&& ack_state)
op_intrpt_schedule_self(op_sim_time(),PK_SEND);
头文件为
#defineINTRPT_NEW_PKT 0 自定义中断
#definePK_SEND 1 自定义中断
#defineRE_SEND 2 自定义中断
#defineGEN (op_intrpt_type() == OPC_INTRPT_SELF && op_intrpt_code() ==INTRPT_NEW_PKT)
GEN条件中断类型为自中断，且中断值为INTRPT_NEW_PKT，第一次中断
#defineSEND (op_intrpt_type() == OPC_INTRPT_SELF && op_intrpt_code() ==PK_SEND && ack_state == OPC_TRUE)
SEND条件：中断类型为自中断，且中断值为PK_SEND
#defineACK (op_intrpt_type() == OPC_INTRPT_REMOTE && op_intrpt_code() == pk_code)
ACK条件中断类型为远程中断，并且中断值为pk_code
#defineRESEND (op_intrpt_type() == OPC_INTRPT_SELF && op_intrpt_code() ==RE_SEND)
RESEND条件：中断类型为自中断，并且中断值为RE_SEND
第一次条件GEN成立，进入gen状态，其入口代码
pk_count++;
pk_number++;
op_dist_uniform函数的作用是产生一个均匀分布的随机值，取值范围为0-0.2
op_intrpt_schedule_self(op_sim_time()+ op_dist_uniform(0.2),INTRPT_NEW_PKT);
op_stat_write(generate_index,pk_number);
gen状态运行后回到init，之后满足SECD条件进入send状态，其入口代码为
pk_code++;
pk_count--;
创建一个接口
获取给定接口的某属性值
pk_inf=op_ici_create("my_td");
op_ici_attr_set(pk_inf,"index",pk_code);
size_dist=op_dist_load("Normal",1000,10000);
pk_size=op_dist_outcome(size_dist);随机生成的包大小
if(pk_size<0)
pk_size=0;
elseif(pk_size>10000)
pk_size=10000;
op_ici_attr_set(pk_inf,"size",pk_size);
op_ici_attr_set(pk_inf,"fal_rate",frate);
op_ici_install(pk_inf);创建一个与输出中断相关联的接口
op_intrpt_schedule_remote(op_sim_time(),pk_code,dest_id);预设一个远程中断
ack_state=0;
re_send=op_intrpt_schedule_self(op_sim_time()+0.2,RE_SEND);
op_stat_write(transmitted_index,pk_code);
op_stat_write(transmitted_traffic,pk_size);
op_ici_install(OPC_NIL); 拆除当前ICI的绑定
send 状态结束后ACK条件满足，进入ack状态，其入口代码为
op_ev_cancel(re_send);撤销事件
ack_state=1;
send状态出错，就会进入resend状态，其入口代码
op_ici_install(pk_inf);
op_intrpt_schedule_remote(op_sim_time(),pk_code,dest_id);
re_send=op_intrpt_schedule_self(op_sim_time()+0.2,RE_SEND);
op_ici_install(OPC_NIL);拆除当前ICI的绑定(释放)

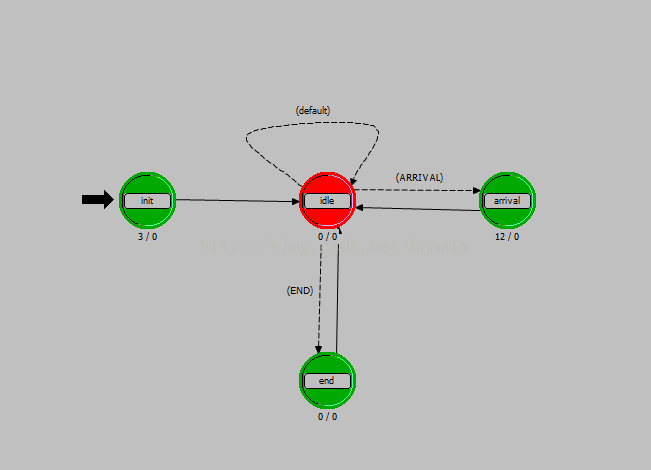

接收节点为四个状态，其中三个为强制状态，一个为非强制状态，无转移函数
Init的入口代码为
send_id=op_id_from_hierarchical_name("top.my_tx_node.tx_pro");发送节点的ID
获得分级名称指定的对象ID
received_index= op_stat_reg("Received Index",OPC_STAT_INDEX_NONE, OPC_STAT_GLOBAL);
received_traffic= op_stat_reg("Received Traffic", OPC_STAT_INDEX_NONE,OPC_STAT_GLOBAL);
统计量注册，接收数目和索引
头文件为
#defineARRIVAL (op_intrpt_type() == OPC_INTRPT_REMOTE) 远程中断
#defineEND (op_intrpt_type() == OPC_INTRPT_ENDSIM) 结束仿真中断
声明了包到达的条件及仿真结束的标志
当包到达时进入arrival状态，执行以下代码
pk_index=op_intrpt_code();
intrpt_ici=op_intrpt_ici();返回与当前中断相关联的接口
op_ici_attr_get(intrpt_ici,"size",&pk_size);
op_ici_attr_get(intrpt_ici,"fal_rate",&frate);
if(op_dist_uniform(1)>=frate)
{
op_ici_destroy(intrpt_ici);
op_intrpt_schedule_remote(op_sim_time()+op_dist_uniform(0.1),pk_index,send_id);
}
op_stat_write(received_index,pk_index);
op_stat_write(received_traffic,pk_size);
