  • 软件模拟I2C通讯

    I2C协议概述,有相当详细的名词解释

    通信数量受限于地址空间和400Pf总线电容。

    所有的数据传输过程中,SDA线的电平变化必须在SCL为低电平时进行,SDA线的电平在SCL线为高电平时要保持稳定。

    I2C通讯协议软件模拟实现方法:

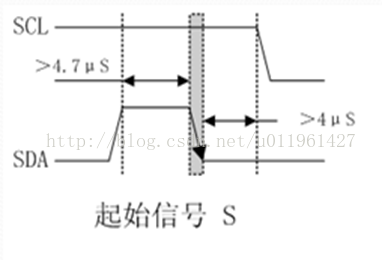

    1、起使信号



    1 void I2C_Start(){
    2   SDA_H;
    3   delay(n); //电平切换时间
    4   SCL_H;
    5   delay(>4us);  //初始状态必须保持4us以上
    6   SDA_L; //在SCL为高时,拉低SDA线发送起始信号。
    7   delay(>4.7us);
    8   SCL_L; // 发完一位拉低SCL
    9 }

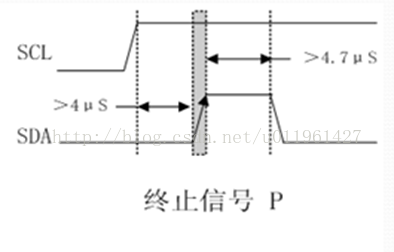

    2 、终止信号

    void I2C_Stop(){

     	SCL_L;

            delay(n);	//电平切换时间

            SDA_L;

            delay(n);

            SCL_H;

            delay(>4us);

            SDA_H;

            delay(>4.7us);

            SCL_L;

     }




     3、主机发送应答信号ACK

    void I2C_Ack(){
     SDA_Out(); SCL_L; delay(n); SDA_L; delay(n);  SCL_H;
    delay();
    SCL_L; }
