android 开发 实现一个app的引导查看页面(使用ViewPager组件)

我们安装完app后第一次打开app，通常都会有一个翻页图片形式的app引导简介说明。下面我们来实现这个功能.ViewPager这个组件与ListView和RecyclerView在使用上有很高的相似处，所以你如果学习过以上两种列表滚动控件，可以基于它们帮助你理解ViewPager的使用。

实现步骤：

1.在左右滑动页面的界面中，通常在屏幕下方都会有一个小圆点，我们需要给这些小圆点的实现准备一些东西。在drawable目录下创建两个xml文件，一个画出未选中的圆点，一个画出选中后的圆点。

2.准备若干张图片，他们将用于引导界面上显示的部分。（图片有一些要求，为了自适应各自尺寸屏幕（平板暂时不考虑），请选择尽可能长的图片，并且重点信息在图片的上面，次要信息在下方，我们在自适应屏幕的时候会使用不显示图片下方的缩略方式，所以显示的时候以图片上半部分为核心）

3.实现ViewPager的适配器类，写一个新的类继承适配器类，并且重写一些关键方法。

4.创建一个ViewPager的显示活动类（1.活动类里的xml最好使用帧布局，可以让其他控件显示在ViewPager布局的上面。

2.活动类的xml包含一个ViewPager ，一个LinerLayout布局实现圆点，一个用于引导页面最后一页进入到app的button）

1.绘制圆点：

选中状态的圆点：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <size android:height="10dp" android:width="10dp"></size>
    <solid android:color="@color/colorDownBlue"/>

</shape>

效果：

未选中状态下的圆点：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <size android:height="5dp" android:width="5dp"/>
    <stroke android:width="0.5dp" android:color="@color/colorBlue"/>
</shape>

效果：

2.图片准备

3.实现ViewPager的适配器类，写一个新的类继承适配器类，并且重写一些关键方法。

package com.example.lenovo.mydemoapp.myPagerAdapter;

import android.support.v4.view.PagerAdapter;
import android.view.View;
import android.view.ViewGroup;

import java.util.List;

/**
 * Created by lenovo on 2018/5/15.
 */

public class MyPagerAdapter extends PagerAdapter {
    List<View> list;
    /*
    外部的list将从下面的构造方法中传入
     */
    public MyPagerAdapter(List<View> list){
        this.list = list;

    }

    @Override
    public int getCount() {
        return list.size();
    }

    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view == object;
    }
    /*
    销毁项目
     */
    @Override
    public void destroyItem(ViewGroup container, int position, Object object) {
        //在方法参数中导入视图组container，导入已经不在当前位置的int参数position 并且从list中获取它。
        //然后在删除这个得到的ImageView的布局
        container.removeView(list.get(position));
    }
    /*
    实例化项目
     */
    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        //得到当前位置，并且从list中获取布局，在添加到视图组里
        container.addView(list.get(position));
        //返回一个当前位置的ImageView
        return list.get(position);
    }

}

4.创建一个ViewPager的显示活动类（1.活动类里的xml最好使用帧布局FrameLayout，可以让其他控件显示在ViewPager布局的上面。

2.活动类的xml包含一个ViewPager ，一个LinerLayout布局实现圆点，一个用于引导页面最后一页进入到app的button）

活动类的xml：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <android.support.v4.view.ViewPager
        android:id="@+id/GuidePage_ViewPager"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
    </android.support.v4.view.ViewPager>
    <Button
        android:id="@+id/GuidePage_EnterButton"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        android:layout_marginBottom="50dp"
        android:layout_marginLeft="50dp"
        android:layout_marginRight="50dp"
        android:text="马上体验"
        android:textColor="@color/colorWhite"
        android:background="@drawable/button_background"
        android:visibility="gone"/>
    <LinearLayout
        android:id="@+id/GuidePage_point"
        android:orientation="horizontal"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|center_horizontal"
        android:layout_marginBottom="20dp"
        android:gravity="bottom"
        >
    </LinearLayout>


</FrameLayout>

活动类的Java：

package com.example.lenovo.mydemoapp;

import android.support.v4.view.ViewPager;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.LinearLayout;

import com.example.lenovo.mydemoapp.myPagerAdapter.MyPagerAdapter;

import java.util.ArrayList;
import java.util.List;

import static com.example.lenovo.mydemoapp.R.layout.activity_guide_page_the_last_page;

/*
备注：这个布局没有添加再次进入app不再显示引导布局的逻辑判断
 */
public class GuidePage extends AppCompatActivity {
    private List<View> list;
    private int [] imageView = {R.drawable.ic_splash_1,R.drawable.ic_splash_2,R.drawable.ic_splash_3,
    R.drawable.ic_splash_4,R.drawable.ic_splash_5};
    private Button guidePage_EnterButton;
    private LinearLayout guidePage_point;
    private ViewPager guidePage_ViewPager;



    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_guide_page);
        guidePage_EnterButton = (Button)findViewById(R.id.GuidePage_EnterButton);
        guidePage_point = (LinearLayout)findViewById(R.id.GuidePage_point);
        guidePage_ViewPager = (ViewPager)findViewById(R.id.GuidePage_ViewPager);
        //设置点击监听
        clickDealWith();
        //添加图片到Viewpager中
        addView();
        //添加圆点到LinearLayout布局中
        addPoint();


    }
    public void clickDealWith(){
        guidePage_EnterButton.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                //后续请在此处添加startActivity(); 逻辑
                finish();
            }
        });
        /*
       给ViewPager 引导查看布局添加滑动监听
         */
        guidePage_ViewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {
            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
            }

            @Override
            public void onPageSelected(int position) {
                /*
                给圆点添加选中判断，选中的圆点设置point_slelct的xml，未选中的圆点全部设置point_normal的xml
                 */
                for(int i=0;i< imageView.length;i++){
                    if(i == position){
                        guidePage_point.getChildAt(position).setBackgroundResource(R.drawable.point_select);
                    }else{
                        guidePage_point.getChildAt(i).setBackgroundResource(R.drawable.point_normal);
                    }

                    //判断是否滑动到最后一页，如果滑动到了最后一页则显示马上体验button

                    if (position == imageView.length -1){
                         guidePage_EnterButton.setVisibility(View.VISIBLE);//显示button
                    }else {
                         guidePage_EnterButton.setVisibility(View.GONE);//不显示button
                    }

                }
            }

            @Override
            public void onPageScrollStateChanged(int state) {
            }
        });
    }
    /*
    添加ImageView布局到ViewPager：
    实例化一个ImageView布局，并且通过for将数组里的图片ID导入到ImageView布局里，在设置ImageView的相关参数。
    最后添加到List中，在将List放到适配器PagerAdapter里面。最后将适配器设置匹配给ViewPager 查看布局控件中
     */
    public void addView(){
        //实例化一个list集合
        list = new ArrayList<>();
        //添加布局参数：参数是父类匹配
        LinearLayout.LayoutParams layoutParams = new LinearLayout.LayoutParams(ViewPager.LayoutParams.MATCH_PARENT,
                ViewGroup.LayoutParams.MATCH_PARENT);
        for(int i=0;i<imageView.length;i++){
            //预先实例化一个imageView 给添加图片并且添加到list 中
            ImageView iv = new ImageView(this);
            iv.setLayoutParams(layoutParams);
            //设置图片的缩放方式，这里设置的是把图片按比例扩大/缩小到View的宽度，显示在View的上部分位置
            iv.setScaleType(ImageView.ScaleType.FIT_START);
            //添加图片
            iv.setImageResource(imageView[i]);
            list.add(iv);
        }
        //导入适配器
        guidePage_ViewPager.setAdapter(new MyPagerAdapter(list));

    }
    /*
    添加引导界面的圆点：

     */
    public void  addPoint(){
        //根据有多少张图片添加多个圆点
        for(int i=0;i<imageView.length;i++){
            LinearLayout.LayoutParams layoutParams = new LinearLayout.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT,
                    ViewGroup.LayoutParams.WRAP_CONTENT);//设置布局参数，参数为：包装内容
            /*
            设置每个圆点之间的边距
             */
            if(i<1){ //当没有图片或者只有一个圆点的时候，i小于1的时候就不设置边距
                layoutParams.setMargins(0,0,0,0);

            }else {
                layoutParams.setMargins(10,0,0,0);//边距的参数值分别是左边，上面，右边，下面
            }
            //注意圆点也是一个ImageView的图片布局
            ImageView iv = new ImageView(this);
            iv.setLayoutParams(layoutParams);
            //添加圆点的xml到Image布局中，注意这里添加的是未点击的xml圆点
            iv.setImageResource(R.drawable.point_normal);
            guidePage_point.addView(iv);//将图片导入到布局中
        }
        //在全部圆点添加完成后，给第一个显示的图片的圆点添加一个被选中的圆点xml
        guidePage_point.getChildAt(0).setBackgroundResource(R.drawable.point_select);


    }
}

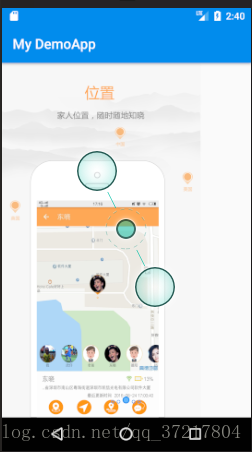

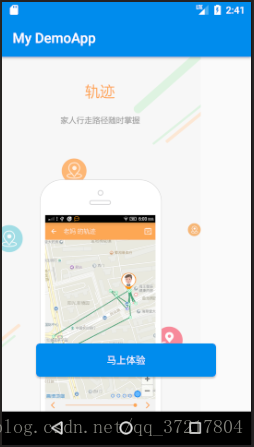

运行效果：
