Atrous convolution ，就是带洞的卷积，卷积核是稀疏的

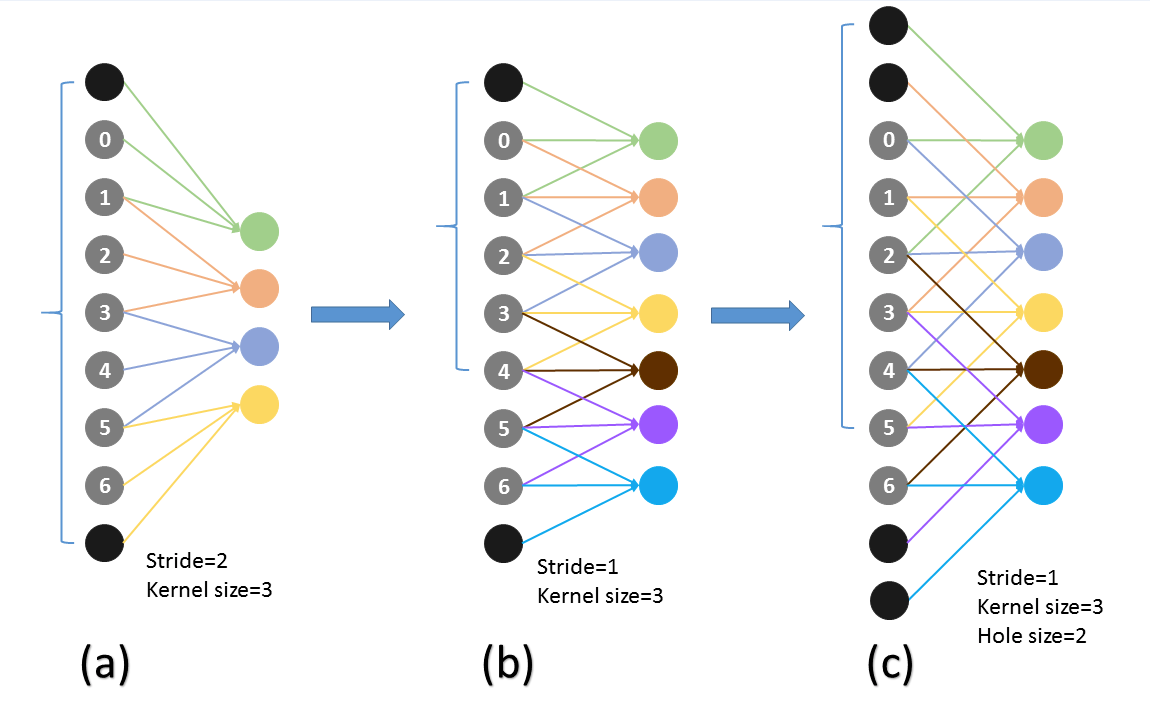

下 图（b）是带洞卷积，可以跳着选，隔一个加一个。
| The First Column | The Second Column |
|---|---|
| Dilated Convolutions | 翻译为扩张卷积或空洞卷积 |
| atrous convolution 带洞卷积 |
 |
| standard convolution |  |
| upsampling | 将变小的图像恢复到原始大小 |
| dilated convolution 带洞卷积减少了核的大小， 可以达到节省内存的作用。 而且带洞卷积的有效性基于一个假设： 紧密相邻的像素几乎相同，全部纳入属于冗余， 不如跳H(hole size)个取一个。 |
 |

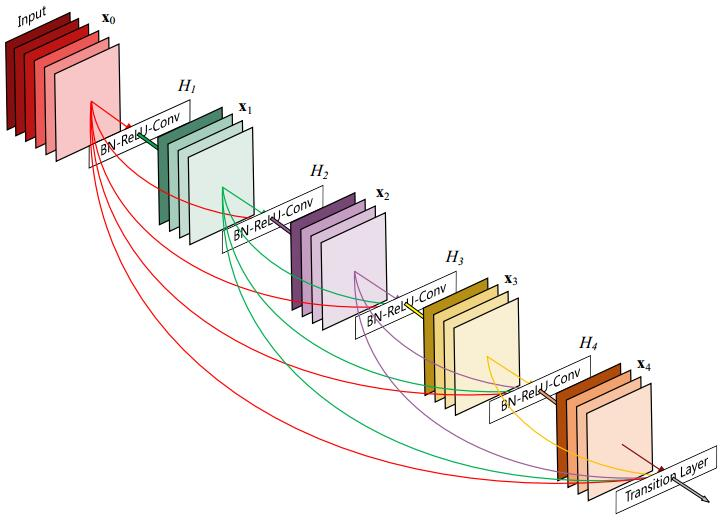

| DenseNet Dense Block模块，其中层数为5， 即具有5个BN+Relu+Conv(3*3)这样的layer， 网络增长率为4，简单的说就是每一个layer输出的 feature map的维度为4。 |
 |

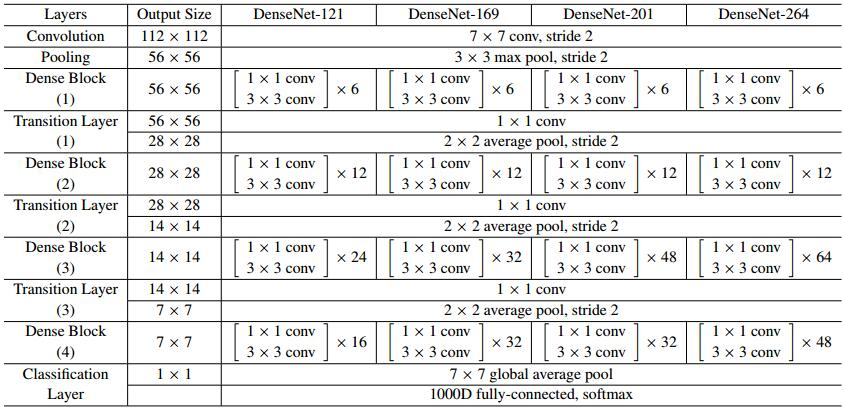

| DenseNet-BC的网络结构参数 其中网络增长率K=32， conv 代表BN-ReLU-Conv |
 |
| DenseNet在ImageNet上 DenseNet-BC和ResNet对比 |
 |
| 在空洞卷积中有个重要的参数叫rate， 这个参数代表了空洞的大小。 |
 |
| 当rate =1， 可以把红色的点想象成在原图上 的采样点就是原图不丢失任何信息采样 如图（a） |
|
| 当rate=2， 可以把红色的点想象成在原图上 的采样点就是在原图上每隔一（rate-1）个像素采样， 如图b， 然后将采样后的图像与kernel做卷积， 这样做其实变相增大了感受野。 |
|
| 当rate=4, 可以把红色的点想象成在原图上 的采样点 如图（C） |
|
| DeepLab V3 第一种延伸架构Going Deeper（Cascaded Module) |
 |
| Output Stride=16 | 表示原本图片是feature map的16倍大 |
| 复制Resnet中最后一个Convolution Block （Block 4）， 并连续接在后端（图中的Block 5 + 6 + 7）， 以取得更多multi -scale cascade context。 这里为了维持相同的feature map大小 在后面的block上所使用的 Atrous Rate需要以指数成长。 |
 |
| DeepLab V3 第二种延伸架构ASPP（Parallel Module） |
 |
| DeepLab V3 第二种延伸架构ASPP（Parallel Module） 在最后的feature map上， 接上平行的Convolution Block， 每一个Block取用不同rate的Atrous Convolution， 最后将所有的资讯合并起来再做预测。 ASPP在原本的DeepLab就已经被提出了， 但是这边作者另外在ASPP后 接上了Batch Normalization， 另外加入了 前面Image Feature Map一起合并 做Global Average Pooling ， 实验也证明这样的小技巧是有效的 |
|
| upsample意思为上采样， 简单来说就是pooling的逆过程， 所以pooling也就是下采样， 采样后数据数量减少 |
 |
| 下面解释FCN中是如何 实现upsample，FCN作者分为 FCN-32s,FCN-16s,FCN-8s三种 |
 |
| image是原图像， conv1,conv2..,conv5为卷积操作， pool1,pool2,..pool5为pool操作 （pool就是使得图片变为原图的1/2）， 注意con6-7是最后的卷积层， 最右边一列是upsample后 的end to end结果。 必须说明的是图中nx是指对应的 特征图上采样n倍（即变大n倍）， 并不是指有n个特征图， 如32x upsampled 中的32x 是图像只变大32倍， 不是有32个上采样图像， 又如2x conv7是 指conv7的特征图变大2倍。 |
 |
