前提
流程中的网关用于控制顺序流的分支和汇合，如果不需要进行顺序流的控制，则可以不使用网关。
一：互斥网关（单行网关）

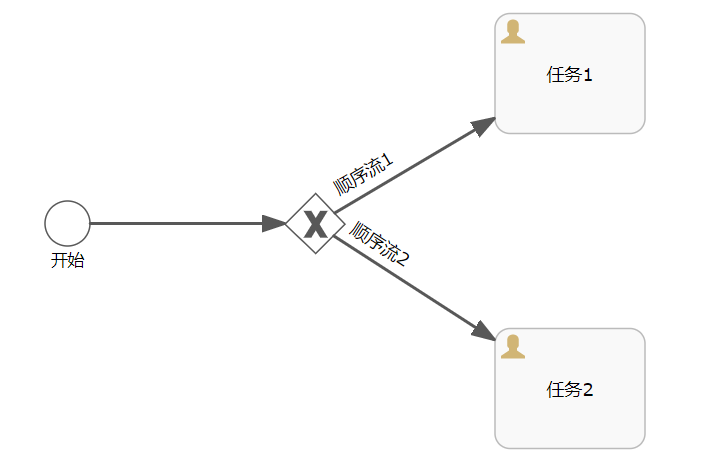

1、互斥网关就好像一个人走到了一个岔路口，只能选择一条路前进，至于选择哪条路由顺序流的条件决定；也就是从互斥网关输出的顺序流1和顺序流2都被设置的有条件；
（1）、如果只有一个顺序流的条件满足要求，则就走这个顺序流；
（2）、如果有多个顺序流的条件满足要求，则哪个顺序流的定义在流程文件中靠前，走哪个顺序流；
（3）、如果没有顺序流的条件满足要求，则抛出异常。
二：并行网关
1、并行网关对执行流会有两种行为：分岔和合并；
（1）、分岔（上图中的第一个并行网关）：可以让一个执行流变为多个同时进行的并发执行流；从并行网关输出的顺序流1和顺序流2中不用设置条件，就算设置条件，并行网关也会忽略，因为他们不使用条件进行判断。
（2）、合并（上图中的第二个并行网关）：可以让多个执行流合并为一个执行流；
2、并行网关并不要求成对出现，即有了分岔并不一定有合并，有了合并也不一定有分岔；
3、一个并行网关允许同时出现分岔和合并两种行为，即多个执行流到达该并行网关时被合并，然后随机又被分岔为多个执行流。
三：兼容网关
1、兼容网关就好像是互斥网关和并行网关的结合体，即可以当互斥网关使用，也可以当并行网关使用；
2、当互斥网关使用时，需要为从兼容网关输出的顺序流1和顺序流2设置条件：
（1）、如果只有一个顺序流的条件满足要求，则就走这个顺序流；
（2）、如果有多个顺序流的条件满足要求，则会并行走满足条件的所有顺序流；（这点和互斥网关有区别，互斥网关是哪个顺序流的定义在流程文件中靠前，走哪个顺序流）；
（3）、如果没有顺序流的条件满足要求，则抛出异常。
3、当并行网关使用时，不能为从兼容网关输出的顺序流1和顺序流2设置条件；这样以来它就和并行网关的特性一模一样，既有分岔行为也有合并行为，且处理方式也和并行网关一致。
四：事件网关
1、事件网关是根据它所连接的中间Catching事件来决定流程的走向；
2、上图中事件网关直接连接了顺序流1和顺序流2，顺序流1直接连接了信号事件，顺序流2直接连接了定时器事件；
3、有些同学会有以下疑惑：当流程走到事件网关时，并不知道是往顺序流1走？还是往顺序流2走？因为只有走了顺序流1或者顺序流2后才能到达各自连接的事件，然后才能根据事件进行判断；这样以来就出现了走向选择的问题。
4、实际上当流程走到事件网关时，并不会立马选择走顺序流1还是走顺序流2，而是Activiti会为全部的中间Catching事件创建相应的数据，当某个中间事件先被触发了，流程就会选择触发事件所在的顺序流走下去。
