〇、前言

这两周开始跟着【MOOC-浙江大学-陈越、何钦铭-数据结构】进行数据结构与算法的学习，特此记录复习一下，虽然记不住，但是一直记一直记一直记，成为复读机就好了。

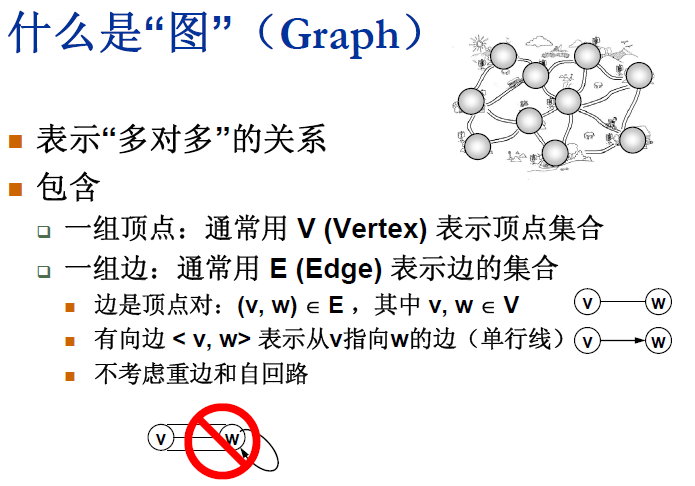

一、什么是图

二、抽象数据类型

 Graph Create()：建立并返回空图；
 Graph InsertVertex(Graph G, Vertex v)：将v插入G；
 Graph InsertEdge(Graph G, Edge e)：将e插入G；
 void DFS(Graph G, Vertex v)：从顶点v出发深度优先遍历图G；
 void BFS(Graph G, Vertex v)：从顶点v出发宽度优先遍历图G；
 void ShortestPath(Graph G, Vertex v, int Dist[])：计
算图G中顶点v到任意其他顶点的最短距离；
 void MST(Graph G)：计算图G的最小生成树；

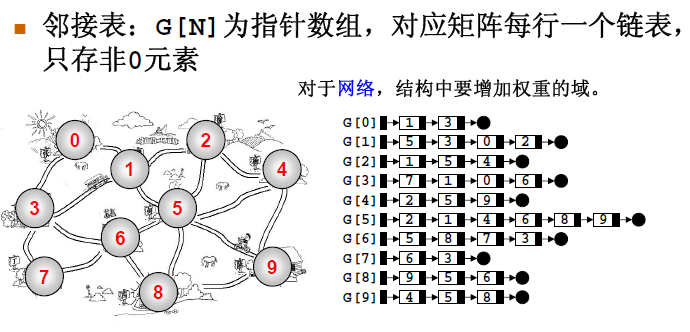

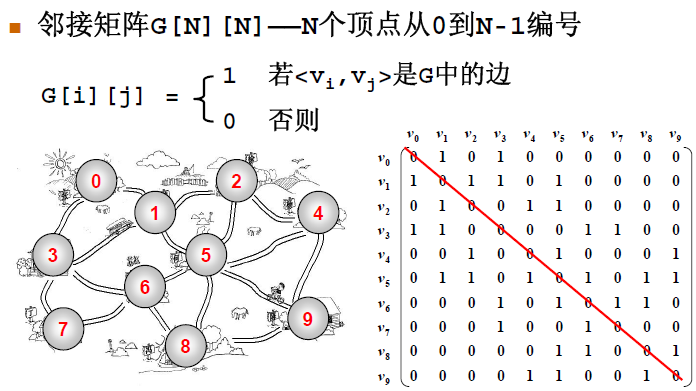

三、邻接矩阵和邻接表

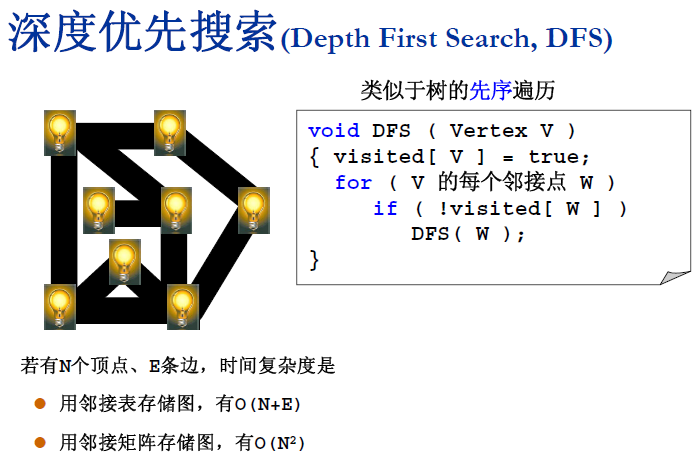

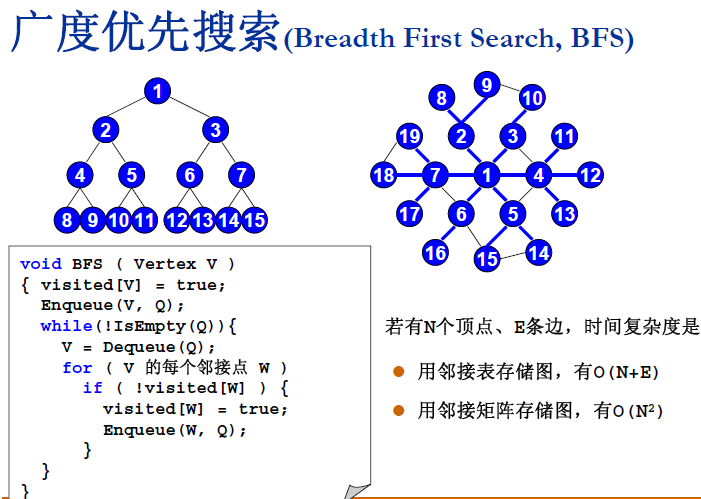

四、深度优先搜索和广度优先搜索

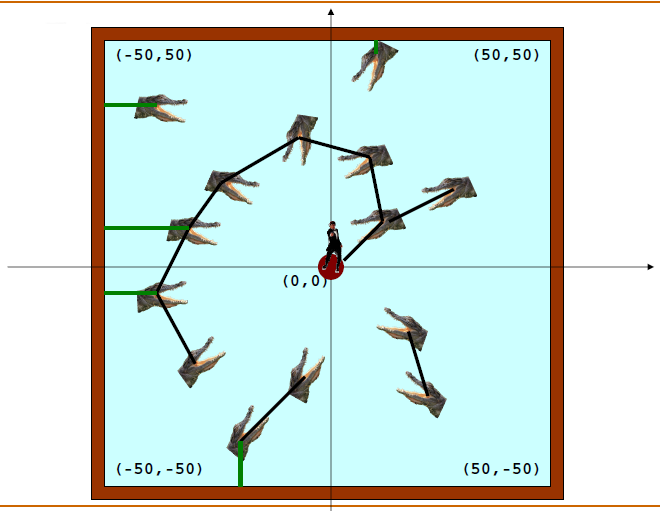

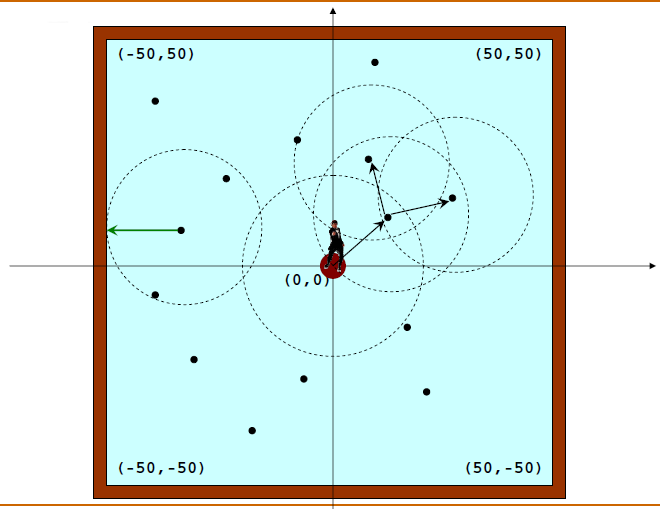

五、拯救007

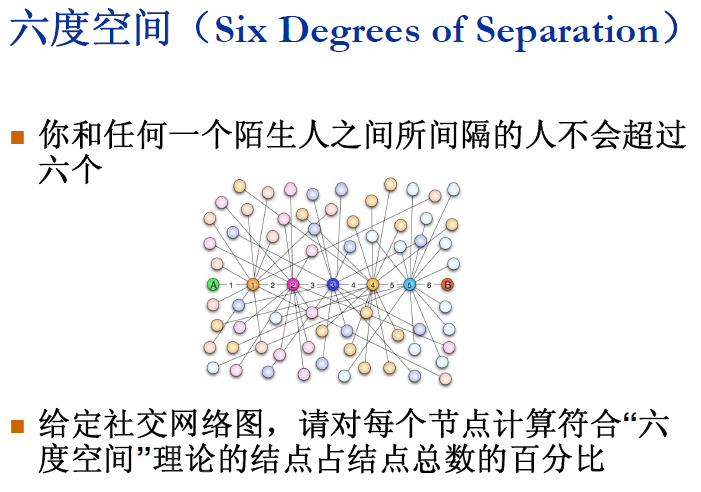

六、六度空间

七、课后题

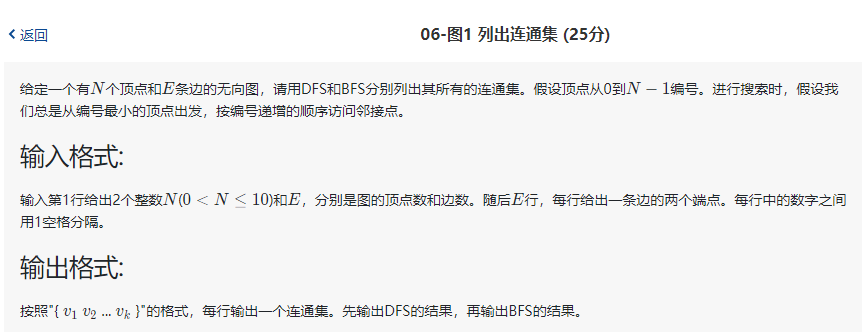

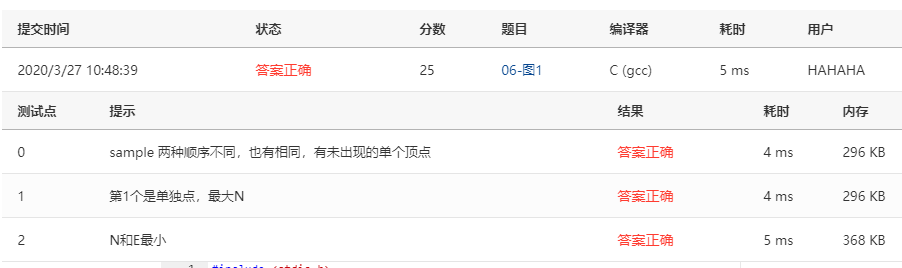

1、06-图1 列出连通集 (25分)

输入样例:

8 6
0 7
0 1
2 0
4 1
2 4
3 5

输出样例:

{ 0 1 4 2 7 }
{ 3 5 }
{ 6 }
{ 0 1 2 7 4 }
{ 3 5 }
{ 6 }

---

#include <stdio.h>
#include <stdlib.h>
#define MaxSize 10

/* 图的邻接矩阵表示法 */

#define MaxVertexNum 100    /* 最大顶点数设为100 */
#define INFINITY 0        /* ∞设为双字节无符号整数的最大值65535*/
typedef int Vertex;         /* 用顶点下标表示顶点,为整型 */
typedef int WeightType;        /* 边的权值设为整型 */
typedef char DataType;        /* 顶点存储的数据类型设为字符型 */

typedef int Vertex;
typedef int ElementType;
typedef int Position;

int Visited_DFS[MaxVertexNum]; /* 顶点的访问标记 */
int Visited_BFS[MaxVertexNum];

/* 边的定义 */
typedef struct ENode *PtrToENode;
struct ENode{
    Vertex V1, V2;      /* 有向边<V1, V2> */
    WeightType Weight;  /* 权重 */
};
typedef PtrToENode Edge;

/* 图结点的定义 */
typedef struct GNode *PtrToGNode;
struct GNode{
    int Nv;  /* 顶点数 */
    int Ne;  /* 边数   */
    WeightType G[MaxVertexNum][MaxVertexNum]; /* 邻接矩阵 */
    DataType Data[MaxVertexNum];      /* 存顶点的数据 */
    /* 注意：很多情况下，顶点无数据，此时Data[]可以不用出现 */
};
typedef PtrToGNode MGraph; /* 以邻接矩阵存储的图类型 */

struct Node{
    ElementType Data;
    struct Node *Next;
};

struct QNode {
    struct Node *front, *rear;  /* 队列的头、尾指针 */
};
typedef struct QNode *Queue;

//****************************************************

MGraph CreateGraph(int VertexNum);
void InsertEdge(MGraph,Edge E);
MGraph BuildGraph();
void Visit( Vertex V );
void DFS( MGraph Graph, Vertex V, void (*Visit)(Vertex) );
void BFS ( MGraph Graph, Vertex S, void (*Visit)(Vertex) );
Queue CreateQueue();
void AddQ(Queue Q,Vertex S);
ElementType DeleteQ(Queue Q);
void ListComponents_BFS(MGraph Graph);
void ListComponents_DFS(MGraph Graph);

//****************************************************

int main(){
	MGraph Graph;
    Vertex V;
    Graph=BuildGraph();
//    DFS(Graph,V,Visit);
    ListComponents_DFS(Graph);
//    BFS(Graph,V,Visit);
    ListComponents_BFS(Graph);

	return 0;
}

//****************************************************/

/*建队列，假定为空*/
Queue CreateQueue(){
    Queue Q;
    Q=(Queue)malloc(sizeof(struct QNode));
    Q->front=Q->rear=NULL;
    return Q;
}

/*进队列*/
void AddQ(Queue Q,Vertex S){
    struct Node *temp;
    temp=(struct Node*)malloc(sizeof(struct Node));
    temp->Data=S;
    temp->Next=NULL;
    if(Q->front==NULL){
        Q->front=temp;
        Q->rear=temp;
    }
    else{
        Q->rear->Next=temp;
        Q->rear=temp;
    }
    // return Q;
}

/*出队列*/
ElementType DeleteQ(Queue Q){
    struct Node *FrontCell;
    ElementType FrontElem;
    if(Q->front==NULL){
        return -1;
    }
    FrontCell=Q->front;
    if(Q->front==Q->rear)
        Q->front=Q->rear=NULL;
    else Q->front=Q->front->Next;
    FrontElem=FrontCell->Data;
    free(FrontCell);
    return FrontElem;
}

MGraph CreateGraph( int VertexNum )
{ /* 初始化一个有VertexNum个顶点但没有边的图 */
    Vertex V, W;
    MGraph Graph;

    Graph = (MGraph)malloc(sizeof(struct GNode)); /* 建立图 */
    Graph->Nv = VertexNum;
    Graph->Ne = 0;
    /* 初始化邻接矩阵 */
    /* 注意：这里默认顶点编号从0开始，到(Graph->Nv - 1) */
    for (V=0; V<Graph->Nv; V++)
        for (W=0; W<Graph->Nv; W++)
            Graph->G[V][W] = 0;

    return Graph;
}

void InsertEdge( MGraph Graph, Edge E )
{
     /* 插入边 <V1, V2> */
     Graph->G[E->V1][E->V2] = E->Weight;
     /* 若是无向图，还要插入边<V2, V1> */
     Graph->G[E->V2][E->V1] = E->Weight;
}

MGraph BuildGraph()
{
    MGraph Graph;
    Edge E;
    Vertex V;
    int Nv, i;

    scanf("%d", &Nv);   /* 读入顶点个数 */
    Graph = CreateGraph(Nv); /* 初始化有Nv个顶点但没有边的图 */

    scanf("%d", &(Graph->Ne));   /* 读入边数 */
    if ( Graph->Ne != 0 ) { /* 如果有边 */
        E = (Edge)malloc(sizeof(struct ENode)); /* 建立边结点 */
        /* 读入边，格式为"起点 终点 权重"，插入邻接矩阵 */
        for (i=0; i<Graph->Ne; i++) {
            scanf("%d %d", &E->V1, &E->V2);
            /* 注意：如果权重不是整型，Weight的读入格式要改 */
            E->Weight=1;
            InsertEdge( Graph, E );
        }
    }

    /* 如果顶点有数据的话，读入数据 */
    for (V=0; V<Graph->Nv; V++) {
        Visited_DFS[V]=0;
        Visited_BFS[V]=0;
	}

    return Graph;
}

/* 邻接表存储的图 - DFS */
void Visit( Vertex V )
{
    printf(" %d", V);
}
void DFS( MGraph Graph, Vertex V, void (*Visit)(Vertex) )
{   /* 以V为出发点对邻接表存储的图Graph进行DFS搜索 */
    Vertex W;

    Visit( V ); /* 访问第V个顶点 */
    Visited_DFS[V] = 1; /* 标记V已访问 */

    for(W = 0; W < Graph->Nv ; W++){
        if (Graph->G[V][W] ==1 && !Visited_DFS[W]){
            DFS( Graph, W, Visit );    /* 则递归访问之 */
		}
	}
}

/* 邻接矩阵存储的图 - BFS */
void BFS ( MGraph Graph, Vertex S, void (*Visit)(Vertex) )
{   /* 以S为出发点对邻接矩阵存储的图Graph进行BFS搜索 */
    Queue Q;
    Vertex V, W;

    Q = CreateQueue( MaxSize ); /* 创建空队列, MaxSize为外部定义的常数 */
    /* 访问顶点S：此处可根据具体访问需要改写 */
    Visit( S );
    Visited_BFS[S] = 1; /* 标记S已访问 */
    AddQ(Q, S); /* S入队列 */

    while (Q->front!=NULL) {
        V = DeleteQ(Q);  /* 弹出V */
        for( W=0; W<Graph->Nv; W++ ){ /* 对图中的每个顶点W */
            /* 若W是V的邻接点并且未访问过 */
            if (Graph->G[V][W] ==1 && !Visited_BFS[W]) {
                /* 访问顶点W */
                Visit( W );
                Visited_BFS[W] = 1; /* 标记W已访问 */
                AddQ(Q, W); /* W入队列 */
            }
        }
    } /* while结束*/
}

/* IsEdge(Graph, V, W)检查<V, W>是否图Graph中的一条边，即W是否V的邻接点。  */
/* 此函数根据图的不同类型要做不同的实现，关键取决于对不存在的边的表示方法。*/
/* 例如对有权图, 如果不存在的边被初始化为INFINITY, 则函数实现如下:         */
//int IsEdge( MGraph Graph, Vertex V, Vertex W )
//{
//    return Graph->G[V][W]<INFINITY ? true : false;
//}

void ListComponents_DFS(MGraph Graph){
    Vertex i;
    for(i=0; i<Graph->Nv; i++){
        if(!Visited_DFS[i]){
            printf("{");
            DFS(Graph, i, Visit);
            printf(" }");
            printf("
");
        }
    }
}

void ListComponents_BFS(MGraph Graph){
    Vertex i;
    for(i=0; i<Graph->Nv; i++){
        if(!Visited_BFS[i]){
            printf("{");
            BFS(Graph, i, Visit);
            printf(" }");
            printf("
");
        }
    }
}

---

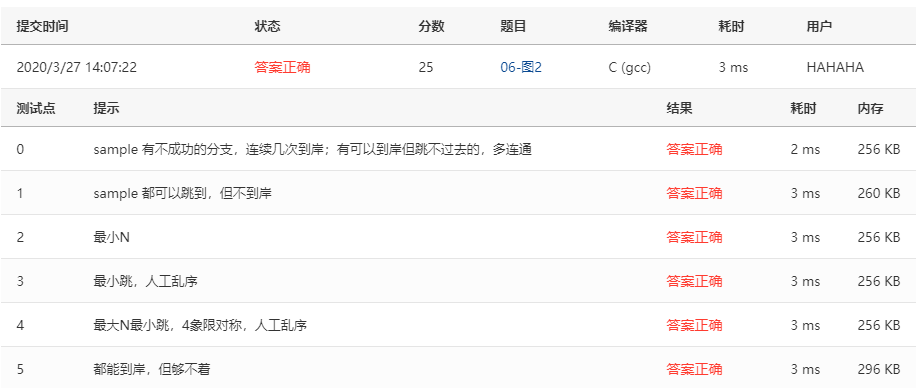

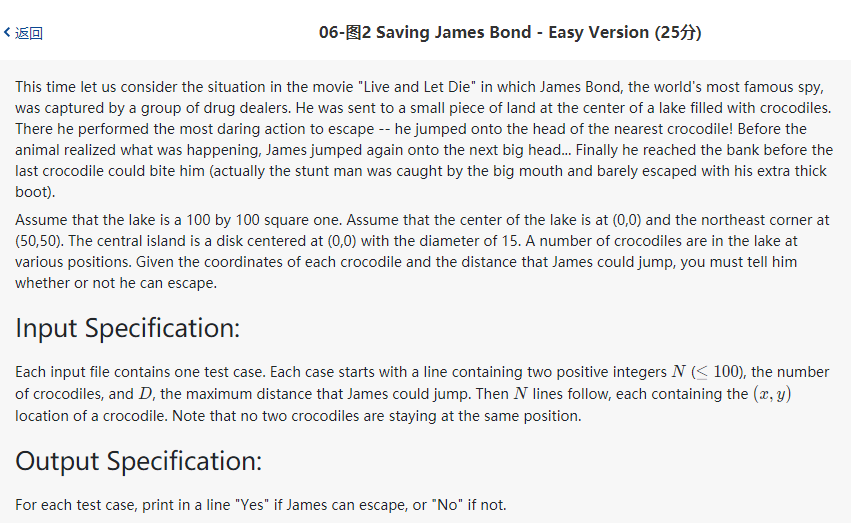

2、06-图2 Saving James Bond - Easy Version (25分)

Sample Input 1:

14 20
25 -15
-25 28
8 49
29 15
-35 -2
5 28
27 -29
-8 -28
-20 -35
-25 -20
-13 29
-30 15
-35 40
12 12

Sample Output 1:

Yes

Sample Input 2:

4 13
-12 12
12 12
-12 -12
12 -12

Sample Output 2:

No

---

#include <stdio.h>
#include <stdlib.h>
#include <math.h>

#define MaxN 150

int N,D;
int visited[MaxN];
struct Cro{
	int x,y;
}cro[MaxN];

//****************************************************

void Save007();
int FirstJump();
int IsSafe(int v);
double ComputeDistance(int a,int b);
int Jump(int a,int b);
int DFS(int v);

//****************************************************

int main(){
	int i;
	scanf("%d %d",&N,&D);
	for(i=0;i<N;i++){
		scanf("%d %d",&cro[i].x,&cro[i].y);
	}
	Save007();

	return 0;
}

//****************************************************

double ComputeDistance(int a,int b){
	double x=abs(cro[a].x-cro[b].x);
	double y=abs(cro[b].y-cro[b].y);
	return sqrt(pow(x,2)+pow(y,2));
}

int FirstJump(struct Cro dot){
	double dis=sqrt(pow(dot.x,2)+pow(dot.y,2));
	double cap=D+7.5;
	if(cap>=dis) return 1;
	else return 0;
}

int IsSafe(int v){
	int x=abs(cro[v].x);
	int y=abs(cro[v].y);
	if((x+D>=50) || (y+D>=50)) return 1;
	else return 0;
}

int Jump( int a, int b ) {
	double dis = ComputeDistance(a, b);
	if( D >= dis) return 1;
	else return 0;
}

int DFS(int v){
	int i;
	int answer=0;
	visited[v] = 1;
	if(IsSafe(v)){
		answer=1;
	}
	else{
		for(i=0;i<N;i++){
			if(!visited[i]&&Jump(v,i)){
				answer=DFS(i);
				if (answer==1) break;
			}
		}
	}
	return answer;
}

void Save007(){
	int i;
	int answer=0;
	for (i=0;i<N;i++) {
		if ((!visited[i]) && (FirstJump(cro[i]))) {
			answer = DFS(i);
			if (answer==1) break;
		}
	}
	if (answer==1) printf("Yes");
	else printf("No");
}

---

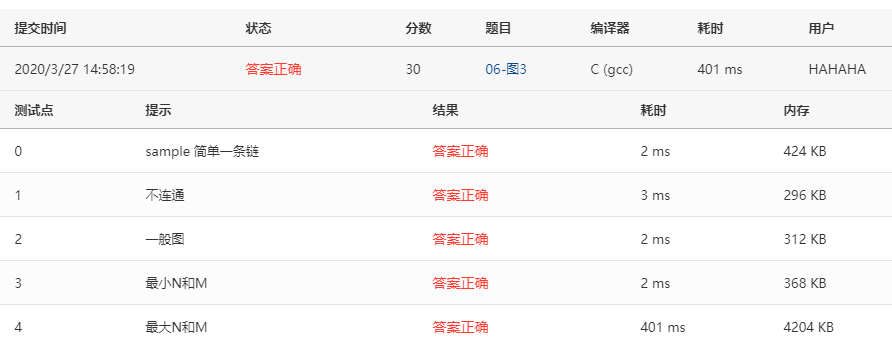

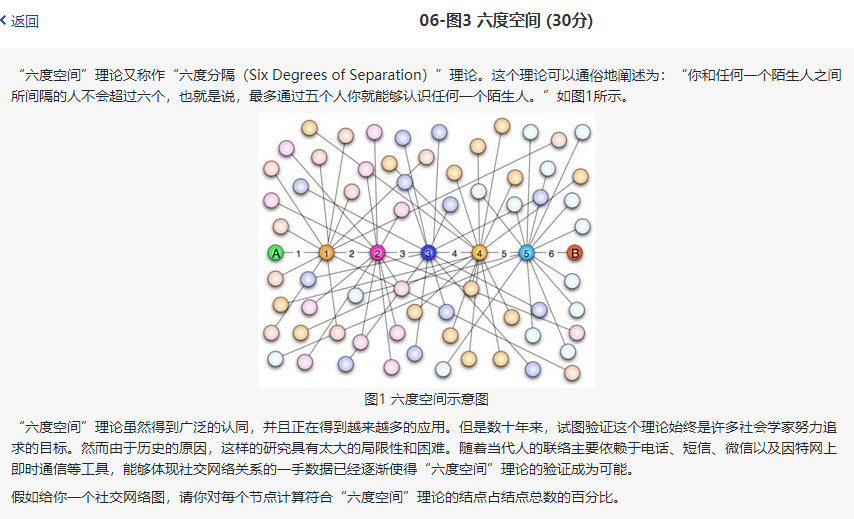

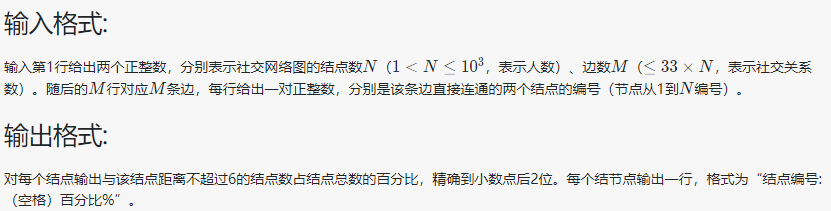

3、06-图3 六度空间 (30分)

输入样例:

10 9
1 2
2 3
3 4
4 5
5 6
6 7
7 8
8 9
9 10

输出样例:

1: 70.00%
2: 80.00%
3: 90.00%
4: 100.00%
5: 100.00%
6: 100.00%
7: 100.00%
8: 90.00%
9: 80.00%
10: 70.00%

---

#include <stdio.h>
#include <stdlib.h>
#include <math.h>

#define MAXN 1000

//建立图
int G[MAXN][MAXN] = {0};
//N是节点数，M是边数
int N,M;
int visited[MAXN] = {0};//初始化的访问列表

//****************************************************

void init();
int BFS(int v);

//****************************************************

int main(){
	int i,v1,v2;
	scanf("%d %d",&N,&M);
	for (i=0;i<M;i++) {
		scanf("%d %d",&v1,&v2);
		v1--;v2--;
		G[v1][v2]=1;
		G[v2][v1]=1;
	}
	int count;
	double Output;
	for (i=0;i<N;i++) {
		init();
		count = BFS(i);
		Output=count * 1.0  / N * 100;
		printf("%d: %.2f%%
",i+1,Output);
	}

	return 0;
}

//****************************************************

void init(){
	int i;
	for(i=0;i<N;i++){
		visited[i]=0;
	}
}

int BFS ( int v ){
	const int MAXNUM = 10002;
	int Queue[MAXNUM];
	int front=-1;
	int rear=-1;
	visited[v] = 1;
	int count = 1;
	int level = 0;
	int last = v;
	Queue[++rear]=v;
	int tail;
	while(front<rear){
		int de=Queue[++front];
		int i;
		for (i=0;i<N;i++){
			if ( !visited[i]&&G[de][i] ) {
				visited[i] = 1;
				Queue[++rear]=i; count++;
				tail = i;
			}
		}
		if ( de == last ) {
			level++; last = tail;
		}
		if ( level == 6 ) break;
	}
	return count;
}

总结

开始难度加大了，之所以这一期这么慢，是因为重头翻开了书，数据结构，陈越等，浙大课程原版的书，需要的可以去公众号自取。
