  • 《机器学习》周志华西瓜书习题参考答案:第6章

    欢迎关注WX公众号:【程序员管小亮】

    【机器学习】《机器学习》周志华西瓜书 笔记/习题答案 总目录

    ——————————————————————————————————————————————————————

    习题

    在这里插入图片描述
    这个题在之前的课程笔记中讲过,链接:【机器学习】《机器学习》周志华西瓜书读书笔记:第6章 - 支持向量机

    在这里插入图片描述
    画了一个图,方便讲解。图中蓝色线即超平面,对应直线方程 wTx+b=0mathbf{w}^Tmathbf{x}+b=0。投影向量 wmathbf{w}垂直于超平面,点 xx 对应向量 xmathbf{x},过点 xx 作超平面的垂线,交点 x0x_0 对应向量 x0mathbf{x_0}。假设 由点 x0x_0 指向点 xx 的向量rmathbf{r},长度(也即点 xx 与超平面的距离)为 rr

    有两种方法计算可以计算出 rr 的大小:

    方法1:向量计算

    由向量加法定义可得 x=x0+rmathbf{x} = mathbf{x_0} + mathbf{r}

    那么向量 rmathbf{r} 等于什么呢?它等于这个方向的单位向量乘上 rr,也即有 r=wwrmathbf{r} = frac{mathbf{w}}{Vert mathbf{w} Vert} cdot r

    因此又有 x=x0+wwrmathbf{x} = mathbf{x_0} + frac{mathbf{w}}{Vert mathbf{w} Vert} cdot r

    由于点 x0x_0 在超平面上,所以有 wTx0+b=0mathbf{w}^Tmathbf{x_0}+b=0

    x=x0+wwrmathbf{x} = mathbf{x_0} + frac{mathbf{w}}{Vert mathbf{w} Vert} cdot r 可得 x0=xwwrmathbf{x_0} = mathbf{x} - frac{mathbf{w}}{Vert mathbf{w} Vert} cdot r,代入直线方程消去 x0mathbf{x_0}

    wTx0+b=wT(xwwr)+b=0mathbf{w}^Tmathbf{x_0}+b = mathbf{w}^T(mathbf{x} - frac{mathbf{w}}{Vert mathbf{w} Vert} cdot r)+b = 0

    简单变换即可得到:

    r=wTx+bwr = frac{mathbf{w}^Tmathbf{x}+b}{Vert mathbf{w} Vert}

    又因为我们取距离为正值,所以要加上绝对值符号:

    r=wTx+bwr = frac{|mathbf{w}^Tmathbf{x}+b|}{Vert mathbf{w} Vert}

    方法2:点到直线距离公式

    假设直线方程为 ax1+bx2+c=0ax_1 + bx_2 + c= 0,那么有点到直线距离公式:

    r=ax+bx2+ca2+b2r = frac{|ax + bx_2 + c|}{sqrt{a^2+b^2}}

    w=(a,b)mathbf{w} = (a,b)x=(x1,x2)mathbf{x} = (x_1,x_2),则可以把 ax1+bx2ax_1 + bx_2 写成向量形式 wTxmathbf{w}^Tmathbf{x}。把截距项设为bb,则直线方程变为 wTx+b=0mathbf{w}^Tmathbf{x}+b=0,代入距离公式可得:

    r=wTx+bwTw=wTx+bwr = frac{|mathbf{w}^Tmathbf{x}+b|}{sqrt{mathbf{w}^Tmathbf{w}}} = frac{|mathbf{w}^Tmathbf{x}+b|}{Vert mathbf{w} Vert}

    该式扩展到多维情况下也是通用的。

    在这里插入图片描述

    这里没用使用 LIBSVM,用的 sklearn 中的sklearn.svm.svcsklearn.svm.SVC()函数解析),它的实现也是基于 libsvm 的。

    使用不同参数的时候,支持向量是不同的(没有对高斯核中的gamma调参)

    由于西瓜数据集3.0a线性不可分,所以使用线性核时,无论惩罚系数多高 ,还是会出现误分类的情况;而使用高斯核时在惩罚系数设置较大时,是可以完全拟合训练数据。所以在惩罚系数设置较小时,两者支持向量都类似,而在惩罚系数较大(支持向量机中,惩罚系数越大,正则化程度越低)时,高斯核的支持向量数目会较少,而线性核的会几乎没有变化。

    代码在这里:

    from sklearn import svm
    import pandas as pd
    from matplotlib import pyplot as plt
    import numpy as np

    def set_ax_gray(ax):
        ax.patch.set_facecolor("gray")        # 设置坐标轴的背景颜色
        ax.patch.set_alpha(0.1)               # 设置配色和透明度
        ax.spines['right'].set_color('none')  # 设置隐藏坐标轴
        ax.spines['top'].set_color('none')
        ax.spines['bottom'].set_color('none')
        ax.spines['left'].set_color('none')
        ax.grid(axis='y', linestyle='-.')

    def plt_support_(clf, X_, y_, kernel, c):
        pos = y_ == 1
        neg = y_ == -1
        ax = plt.subplot()

        x_tmp = np.linspace(0, 1, 600)
        y_tmp = np.linspace(0, 0.8, 600)
        print(x_tmp.shape)
        print(y_tmp.shape)

        X_tmp, Y_tmp = np.meshgrid(x_tmp, y_tmp)
        print(X_tmp.shape)
        print(Y_tmp.shape)

        Z_rbf = clf.predict(np.c_[X_tmp.ravel(), Y_tmp.ravel()]).reshape(X_tmp.shape)
        print(Z_rbf.shape)

        # ax.contourf(X_, Y_, Z_rbf, alpha=0.75)
        cs = ax.contour(X_tmp, Y_tmp, Z_rbf, [0], colors='orange', linewidths=1)
        ax.clabel(cs, fmt={cs.levels[0]: 'decision boundary'})

        set_ax_gray(ax)

        ax.scatter(X_[pos, 0], X_[pos, 1], label='1', color='c')
        ax.scatter(X_[neg, 0], X_[neg, 1], label='0', color='lightcoral')

        ax.scatter(X_[clf.support_, 0], X_[clf.support_, 1], marker='o', c='', edgecolors='g', s=150,
                   label='support_vectors')

        ax.legend()
        ax.set_title('{} kernel, C={}'.format(kernel, c))
        plt.show()

    path = r'E:DAIMAMachineLearning_Zhouzhihua_ProblemSets-masterdatawatermelon3_0a_Ch.txt'
    data = pd.read_table(path, delimiter=' ', dtype=float)

    X = data.iloc[:, [0, 1]].values
    y = data.iloc[:, 2].values

    y[y == 0] = -1

    C = 100

    clf_rbf = svm.SVC(C=C)
    clf_rbf.fit(X, y.astype(int))
    print('高斯核:')
    print('预测值:', clf_rbf.predict(X))
    print('真实值:', y.astype(int))
    print('支持向量:', clf_rbf.support_)

    print('-' * 40)

    clf_linear = svm.SVC(C=C, kernel='linear')
    clf_linear.fit(X, y.astype(int))
    print('线性核:')
    print('预测值:', clf_linear.predict(X))
    print('真实值:', y.astype(int))
    print('支持向量:', clf_linear.support_)

    plt_support_(clf_rbf, X, y, 'rbf', C)

    plt_support_(clf_linear, X, y, 'linear', C)

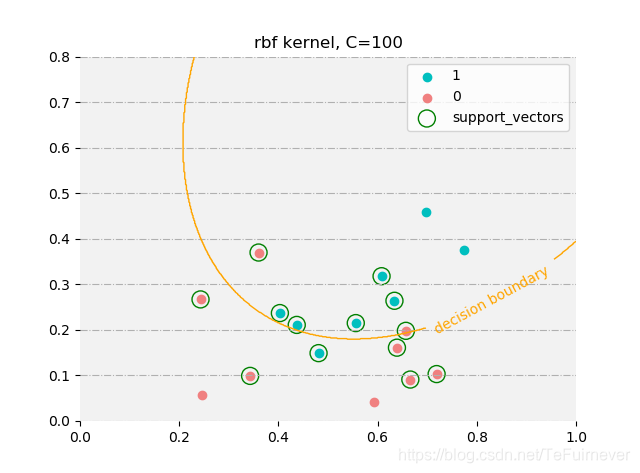

    C = 100时训练情况如下:

    高斯核:
    预测值: [ 1  1  1  1  1  1 -1  1 -1 -1 -1 -1 -1  1  1 -1 -1]
    真实值: [ 1  1  1  1  1  1  1  1 -1 -1 -1 -1 -1 -1 -1 -1 -1]
    支持向量: [ 8  9 11 12 13 14 16  2  3  4  5  6  7]


    在这里插入图片描述

    线性核:
    预测值: [ 1  1  1  1  1  1 -1  1 -1  1 -1 -1 -1 -1  1 -1 -1]
    真实值: [ 1  1  1  1  1  1  1  1 -1 -1 -1 -1 -1 -1 -1 -1 -1]
    支持向量: [ 8  9 11 12 13 14 16  2  3  4  5  6  7]


    在这里插入图片描述


    C = 10000时训练情况如下:

    高斯核:
    预测值: [ 1  1  1  1  1  1  1  1 -1 -1 -1 -1 -1 -1  1 -1 -1]
    真实值: [ 1  1  1  1  1  1  1  1 -1 -1 -1 -1 -1 -1 -1 -1 -1]
    支持向量: [11 12 13 14  1  4  5  6  7]


    在这里插入图片描述

    线性核:
    预测值: [ 1  1  1  1  1  1 -1  1 -1  1 -1 -1 -1 -1  1 -1 -1]
    真实值: [ 1  1  1  1  1  1  1  1 -1 -1 -1 -1 -1 -1 -1 -1 -1]
    支持向量: [ 9 11 12 13 14 16  2  3  4  5  6  7]


    在这里插入图片描述

    在这里插入图片描述

    代码在这里:

    这里就只用sklearn中自带的iris数据集来对比题中几个算法。这里数据集不大,只有150个样本,所以就不拿出额外的样本作为测试集了,进行5-flod交叉验证,最后验证集的平均准确率作为评价模型标准。


    • SVM将使用sklearn.svm
    • BP神经网络将使用Tensorflow实现
    • 关于C4.5。Python中貌似没有C4.5的包,在第四章写的决策树代码也并不是严格的C4.5,为了方便这里就还是使用sklearn吧。sklearn中决策树是优化的CART算法。

    此外,各模型都进行了粗略的调参,不过在这里的notebook省略了。

    1、导入相关包

    import numpy as np
    import pandas as pd

    from sklearn import datasets
    from sklearn.model_selection import KFold, train_test_split, cross_val_score, cross_validate
    from sklearn import svm, tree

    import tensorflow as tf


    2、数据读入

    iris = datasets.load_iris()
    X = pd.DataFrame(iris['data'], columns=iris['feature_names'])

    y = pd.Series(iris['target_names'][iris['target']])
    # y = pd.get_dummies(y)

    X.head()


    在这里插入图片描述

    3、模型对比

    3.1 线性核SVM

    linear_svm = svm.SVC(C=1, kernel='linear')
    linear_scores = cross_validate(linear_svm, X, y, cv=5, scoring='accuracy')

    linear_scores['test_score'].mean()


    在这里插入图片描述

    3.3 BP神经网络

    这里BP神经网络使用tensorflow实现,其实在sklearn中也有(当然在第五章也用numpy实现过,也可以用),不过这里因为个人原因还是使用tensorflow。。不过事实上如果为了答这道题,使用sklearn其实代码量会更少。


    tensorflow里面没有现成的交叉验证的api(tensorflow中虽然也有其他机器学习算法的api,但它主要还是针对深度学习的工具,训练一个深度学习模型常常需要大量的数据,这个时候做交叉验证成本太高,所以深度学习中通常不做交叉验证,这也为什么tensorflow没有cv的原因),这里使用 sklearn.model_selection.KFold实现BP神经网络的交叉验证。

    # 定义模型,这里采用一层隐藏层的BP神经网络,神经元个数为16
    x_input = tf.placeholder('float', shape=[None, 4])
    y_input = tf.placeholder('float', shape=[None, 3])

    keep_prob = tf.placeholder('float', name='keep_prob')

    W1 = tf.get_variable('W1', [4, 16], initializer=tf.contrib.layers.xavier_initializer(seed=0))
    b1 = tf.get_variable('b1', [16], initializer=tf.contrib.layers.xavier_initializer(seed=0))

    h1 = tf.nn.relu(tf.matmul(x_input, W1) + b1)
    h1_dropout = tf.nn.dropout(h1, keep_prob=keep_prob, name='h1_dropout')

    W2 = tf.get_variable('W2', [16, 3], initializer=tf.contrib.layers.xavier_initializer(seed=0))
    b2 = tf.get_variable('b2', [3], initializer=tf.contrib.layers.xavier_initializer(seed=0))

    y_output = tf.matmul(h1_dropout, W2) + b2

    # 定义训练步骤、准确率等
    cost = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits_v2(logits=y_output, labels=y_input))

    train_step = tf.train.AdamOptimizer(0.003).minimize(cost)

    correct_prediction = tf.equal(tf.argmax(y_output, 1), tf.argmax(y_input, 1))
    accuracy = tf.reduce_mean(tf.cast(correct_prediction, 'float'))

    # 将目标值one-hot编码
    y_dummies = pd.get_dummies(y)

    sess = tf.Session()
    init = tf.global_variables_initializer()
    costs = []
    accuracys = []

    for train, test in KFold(5, shuffle=True).split(X):
        sess.run(init)
        X_train = X.iloc[train, :]
        y_train = y_dummies.iloc[train, :]
        X_test = X.iloc[test, :]
        y_test = y_dummies.iloc[test, :]

        for i in range(1000):
            sess.run(train_step, feed_dict={x_input: X_train, y_input: y_train, keep_prob: 0.3})

        test_cost_, test_accuracy_ = sess.run([cost, accuracy],
                                              feed_dict={x_input: X_test, y_input: y_test, keep_prob: 1})
        accuracys.append(test_accuracy_)
        costs.append(test_cost_)

    print(accuracys)
    print(np.mean(accuracys))


    在这里插入图片描述

    3.4 CART

    cart_tree = tree.DecisionTreeClassifier()
    tree_scores = cross_validate(rbf_svm, X, y, cv=5, scoring='accuracy')

    tree_scores


    在这里插入图片描述

    tree_scores['test_score'].mean()


    在这里插入图片描述

    4 总结

    因为iris数据原因,本身容易区分,这四个模型最终结果来看几乎一致(除了自己拿tensorflow写的BP神经网络,验证集上的准确率低了0.02)

    在这里插入图片描述
    SVM 与 LDA 均可用于样本最优划分超平面的求解,即法向向量 ωω ,参考文献——Comparing Linear Discriminant Analysis and Support Vector Machines中对 LDA 与 SVM 的本质描述,一般有:
    在这里插入图片描述
    考虑到线性核 SVM 的输入空间与特征空间相同,那么取相等时的条件是:
    在这里插入图片描述
    这说明两者生成的超平面相同,此时等效。

    在这里插入图片描述
    其实这个题目在p145的《休息一会儿》的注释里面已经给出答案了。

    SVM 的确与神经网络有密切联系:若将隐层神经元数设置为训练样本数,且每个训练样本对应一个神经元中心,则以 高斯径向基函数为激活函数的RBF网络 恰与 高斯核SVM 的预测函数相同。

    个人理解,两个模型还是有挺大差别的。

    • 两种方法均采用径向基函数(RBF):

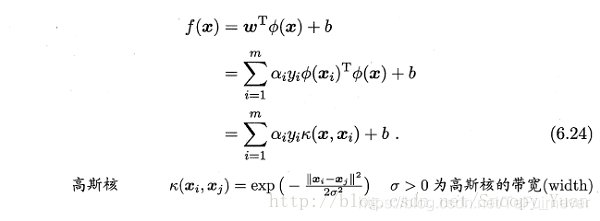

      • SVM的超平面表示为:
        在这里插入图片描述
      • RBF网络表示为:
        在这里插入图片描述
    • 可以看出两者的表达式颇为相似,进一步分析,假设采用RBF网络作为一个二分类器,参考文献——Comparing Linear Discriminant Analysis and Support Vector Machines,两者分类函数对比如下:

      • SVM的分类器表示为:
        在这里插入图片描述
      • RBF网络分类器表示为:
        在这里插入图片描述
        对于两个分类器,SVM的表达式多出了偏置项,同时其系数项 ω 只与支持向量有关;RBF网络的系数项 ω 与由输入样本训练得到,但是对于非支持向量对应的样本,其 ω 数值相对非常小。

    在这里插入图片描述
    SVM的决策边界(超平面)是由支持向量所确定的,即利用相对较少的数据特征来学得整个数据的特性。由于支持向量相对较少,若噪声样本出现在其上,容易对超平面的决策产生相对较大的影响,所以SVM对噪声敏感。
    在这里插入图片描述
    6.52式是经过将完整的KKT条件
    在这里插入图片描述
    完整的如下:
    在这里插入图片描述

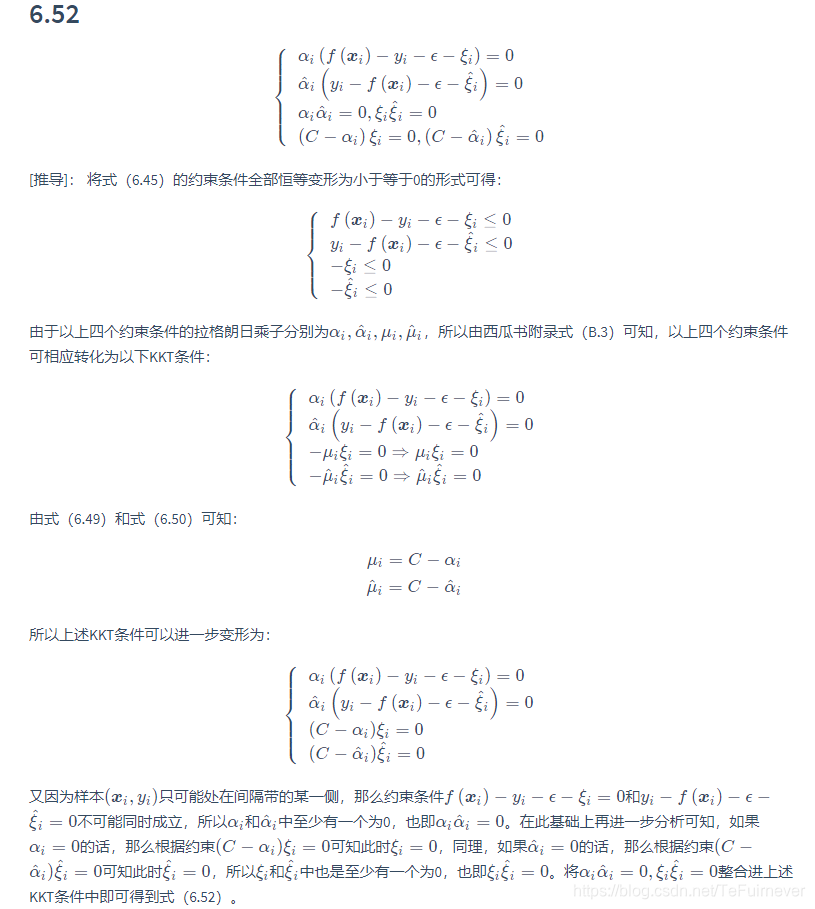

    6.52证明过程如下:
    在这里插入图片描述
    在这里插入图片描述

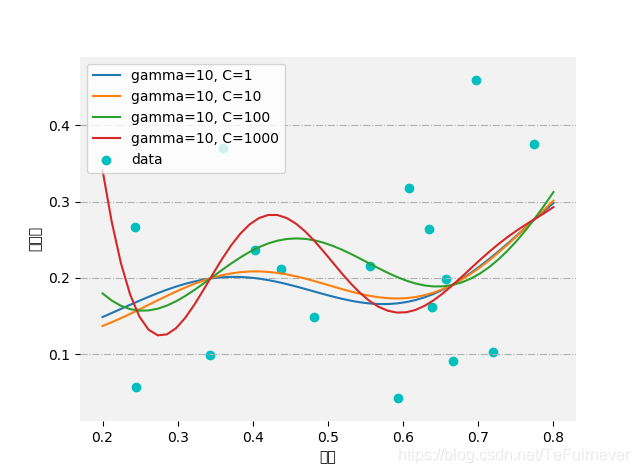

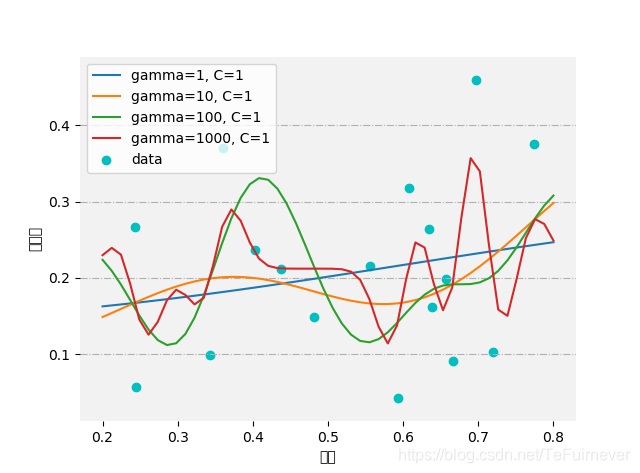

    这道题就简单看一下不同参数,训练结果的变换吧。
    在这里插入图片描述
    在这里插入图片描述
    直观上看,含糖率和密度无明显关系。所以无论模型参数怎么调,看上去对数据的拟合都不是很好,预测值和真实值还是有较大差异。不过还是可以看出来随着gamma或者C的增大,模型都会趋于更加复杂。

    这里代码很简单,还是放上来。

    代码在这里:

    import pandas as pd
    from sklearn import svm
    import matplotlib.pyplot as plt
    import numpy as np

    def set_ax_gray(ax):
        ax.patch.set_facecolor("gray")
        ax.patch.set_alpha(0.1)
        ax.spines['right'].set_color('none')  # 设置隐藏坐标轴
        ax.spines['top'].set_color('none')
        ax.spines['bottom'].set_color('none')
        ax.spines['left'].set_color('none')
        ax.grid(axis='y', linestyle='-.')

    path = r'C:UsershanmiDocumentsxiguabookwatermelon3_0a_Ch.txt'
    data = pd.read_table(path, delimiter=' ', dtype=float)

    X = data.iloc[:, [0]].values
    y = data.iloc[:, 1].values

    gamma = 10
    C = 1

    ax = plt.subplot()
    set_ax_gray(ax)
    ax.scatter(X, y, color='C', label='data')

    for gamma in [1, 10, 100, 1000]:
        svr = svm.SVR(kernel='rbf', gamma=gamma, C=C)
        svr.fit(X, y)

        ax.plot(np.linspace(0.2, 0.8), svr.predict(np.linspace(0.2, 0.8).reshape(-1, 1)),
                label='gamma={}, C={}'.format(gamma, C))
    ax.legend(loc='upper left')
    ax.set_xlabel('密度')
    ax.set_ylabel('含糖率')

    plt.show()


    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述
    支持向量的规模与SVM计算速度息息相关,在不影响模型性能的情况下减少支持向量数目,能有效提高SVM效率。为此,一些稀松算法如 1-norm SVM, Lp-SVM, 自适应Lp-SVM 被提出,给出两篇参考文献如下:
