DPDK — PDUMP 抓包工具

目录

文章目录

• 目录
• 前文列表
• DPDK PDUMP
• 安装部署
• librte_pdump 库
• 运行原理
• PDUMP 的工作流程
• 操作步骤
• dpdk-pdump 指令
• Use the Data Plane Development Kit Pdump Feature with Open vSwitch*

前文列表

《DPDK — 安装部署》
《DPDK — TestPMD》

DPDK PDUMP

librte_pdump 库是在 DPDK 16.07 版本引入的一个 DPDK 数据包捕获开发框架，dpdk-pdump Tool 就是基于 librte_pdump 库开发出来的 DPDK App 抓包工具。因为 DPDK App 是完全内核旁路（Kernel-bypass）的用户态网络协议栈，所以无法使用 tcpdump 工具来进行抓包。使用 dpdk-pdump 可以用于抓取被 DPDK App 接管的指定接口、队列的数据包。

官方文档：http://doc.dpdk.org/guides/howto/packet_capture_framework.html

安装部署

DPDK PDUMP 依赖基于 libpcap 的 PMD 驱动，需要预先安装：

• libpcap 网络数据包捕获函数库（A system-independent interface for user-level packet capture）。
• libpcap-devel 用于编译和使用基于 libcap 的 PMD 轮询模式驱动程序。

yum install -y libpcap.x86_64 libpcap-devel.x86_64

默认情况下，该驱动程序被禁用，需要通过修改 Target Env 的配置文件来开启：

$ vim dpdk-18.08/x86_64-native-linuxapp-gcc/.config
CONFIG_RTE_LIBRTE_PMD_PCAP=y
CONFIG_RTE_LIBRTE_PDUMP=y

$ make

最后再安装 pdump：

$ cd dpdk-18.08/app/pdump
$ make && make install

librte_pdump 库

Server 端：

• rte_pdump_init()：初始化 PDUMP 抓包框架，并创建线程和 Server Socket。Socket 在线程里监听 Client Start/Stop 抓包的请求。
• rte_pdump_uninit()：清理退出 PDUMP 抓包框架，并关闭线程和 Server Socket。

Client 端：

• rte_pdump_enable()：在一个端口队列开启抓包。
• rte_pdump_enable_by_deviceid()：在一个设备 ID（vdev 名称或者 PCI 地址）和队列抓包。

每调用一次这两个 API，PDUMP 库就会创建一个独立的 Client Socket，并发送 pdump enable 的请求到 Server。Server 监听到这个请求就会通过给定的端口或者设备 ID 以及队列的组合，在 Ethernet RX/TX 注册回调函数，之后 Server 就会镜像数据包到一个新的内存池，并将让它们在 Client 传入的 rte_ring 队列上入队。Server 会发送响应给 Client 关于请求处理的状态。在收到 Server 的回应后，Client 的 Socket 就关闭了。

• rte_pdump_disable()：在一个端口队列停止抓包。
• rte_pdump_disable_by_deviceid()：停止在一个设备 ID（vdev 名称或者 PCI 地址）和队列抓包。

每调用一次这两个 API，PDUMP 库就会创建一个独立的 Client Socket，并发送 pdump disable 的请求到 Server。Server 监听到这个请求就会通过给定的端口或者设备 ID 以及队列的组合,在 Ethernet RX/TX 删除回调函数，之后 Server 就会镜像数据包到一个新的内存池，并将让它们在 Client 传入的 rte_ring 队列上入队。Server 会发送请求回应给 Client 关于请求处理的状态。在收到 Server 的回应后，Client 的 Socket 就关闭了。

• rte_pdump_set_socket_dir()：设置 Server 或 Client 的 Socket 文件的路径。注意，这个接口是非线程安全的，并在 DPDK 18.05 版本移除。

运行原理

在使用 dpdk-pdump 时，dpdk-pdump 会作为 Secondary（从）进程，并依附于 Primary（主）进程，即 DPDK App，例如：testpmd、l2fwd、l3fwd。Primary 进程作为 Server 端，需要 include rte_pdump 库进行开发，初始化 PDUMP 抓包框架。Secondary 进程作为 Client 端，同样需要 include rte_pdump 库进行开发，通过标准接口向 Primary 进程发送 Start/Stop 抓包的请求，然后 Primary 进程会拷贝一份数据包到 Ring 中，Secondary 进程再从 Ring 中读取出来，并发送到 PCAP PMD 设备。可以保存为 pcap 文件，或发送至 Linux Console 等外部接口输出。

注意：因为 dpdk-pdump 抓包存在报文 Copy 的过程，所以对性能会有影响，建议仅在 DEBUG 时使用。

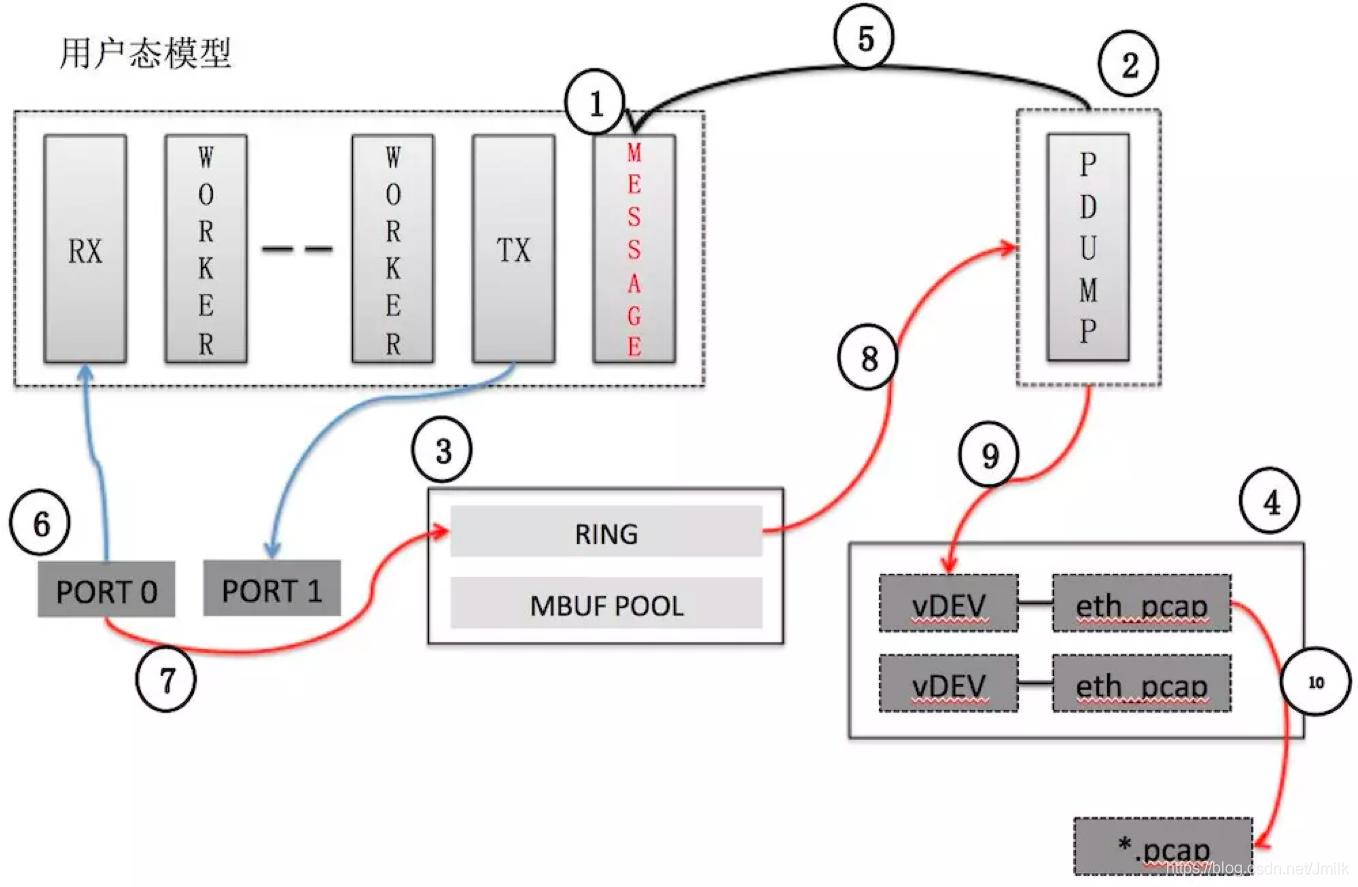

PDUMP 的工作流程

1. DPDK App 采用 rx-worker-tx 的模型进行报文的处理，其中调用 rte_pdump_init 会启动 dump_thread；
2. dpdk-pdump 采用 secondary 模式启动，与 App 共享 mmap 映射的内存空间；
3. dodk-pdump 启动过程中会创建 mbuf_pool 和 ring，用于后续接收 App 中报文的拷贝；
4. dpdk-pdump 会通过 rte_eth_dev_attach 方式创建 vdev，且采用 eth_pcap 驱动进行初始化，留意 init 中的 open_tx_pcap；
5. dpdk-pdump 向 App 发送开启抓包的消息（UDP 方式），消息内容为前面创建的 mbuf_pool、ring 以及抓包的 Port 和对应的 Queue；
6. App 中的 dump_thread 收到消息后，获取相应信息，在 Port 上注册 call_back 函数；
7. 对于开启抓包的 Port，在 rx_burst/tx_burst 时会先调用 call_back（回调函数），这里对应 pdump_rx/pdump_tx，它会由 mbuf_pool 中分配 mbuf 进行报文的复制，同时 enqueue 到 ring 中；（mbuf_pool 和 ring 在步骤 3 中创建，在步骤 5 中传递给 App）；
8. dpdk-pdump 进行 ring 的 dequeue 操作获取拷贝报文；
9. 拷贝报文通过 rte_eth_tx_burst 发送给 vdev；
10. vdev 通过 eth_pcap 的 tx_pkt_burst 发送报文，即调用 eth_pcap_tx_dumper 完成报文的 pcap 存储（pcap_dump）。

操作步骤

以 testpmd 为例，使用 dpdk-pdump 进行抓包。

1. 启动 testpmd 作为 Primary 进程

$ ./testpmd -l 1,2,3 --socket-mem 1024 -n 4 --log-level=8 -- -i

2. 启动 dpdk-pdump 作为 Secondary 进程

$ ./build/app/dpdk-pdump -- --pdump 'port=0,queue=*,rx-dev=/tmp/capture.pcap'

3. 查看 pcap 文件

$ tcpdump -nr /tmp/capture.pcap

dpdk-pdump 指令

./build/app/dpdk-pdump -- --pdump '(port=<port id> | device_id=<pci id or vdev name>), (queue=<queue_id>), (rx-dev=<iface or pcap file> | tx-dev=<iface or pcap file>), [ring-size=<ring size>], [mbuf-size=<mbuf data size>], [total-num-mbufs=<number of mbufs>]' [--server-socket-path=<server socket dir>] [--client-socket-path=<client socket dir>]

• –pdump：是必选的，多个 --pdump 可以用于捕获不同的接口和队列
• –server-socket-path：是可选的，指定 Server socket 的目录。root 用户就默认为 /var/run/.dpdk/，非 root 用户默认为 ~/.dpdk/。
• –client-socket-path：是可选的，指定 Client Socket 的目录。root 用户就默认为 /var/run/.dpdk/，非 root 用户默认为 ~/.dpdk/。

–pdump 的子参数：

• port：需要被抓包的以太网 Port id。
• device_id：需要被抓包的以太网 PCI 设备的 id。
• queue：需要被抓包的以太网 PCI 设备的 Queue id，* 表示所有队列。
• rx-dev：入口方向被抓取的报文，参数应该是一个 pcap 文件名或者 Linux 接口。
• tx-dev：出口方向被抓取的报文，参数应该是一个 pcap 文件名或者 Linux 接口。

NOTE：如果两个方向都分别要，tx-dev 与 rx-dev 应该被同时指定两个不同的文件或者接口；如果两个方向都同时要，tx-dev 与 rx-dev 应该指定相同的文件或接口。

• ring-size：指定用于存储数据包的 Ring 的大小，默认是16384。用于主程序向抓包程序入队用的。

• mbuf-sizze：MBuf Data 的 大小，用于 mempool 的创建,默认是2176。用于入队列的mbuf用的。用于主程序向抓包程序传数据用的。

• total-num-mbufs：指创建 mbug 的个数，默认值为 65535。

• –server-socket-path 和 --client-socket-path 用于指定 Server 和 Client 之间进行通信的 Socket 路径。默认的，DPDK App 的 Socket 路径为 /var/run/dpdk/rte/，但是在多 DPDK App 进行的环境中，可能回味每个 DPDK App 指定不同的路径，从而隔离开配置空间。此时就需要使用 --server-socket-path 来指定特定 DPDK App 的配置路径了。

注意：DPDK 18.05 后把 rte_pdump_set_socket_dir() 函数移除了，所以 --server-socket-path 是不生效的，依旧会到 /var/run/dpdk/rte 路径下读取配置和 Socket 文件。

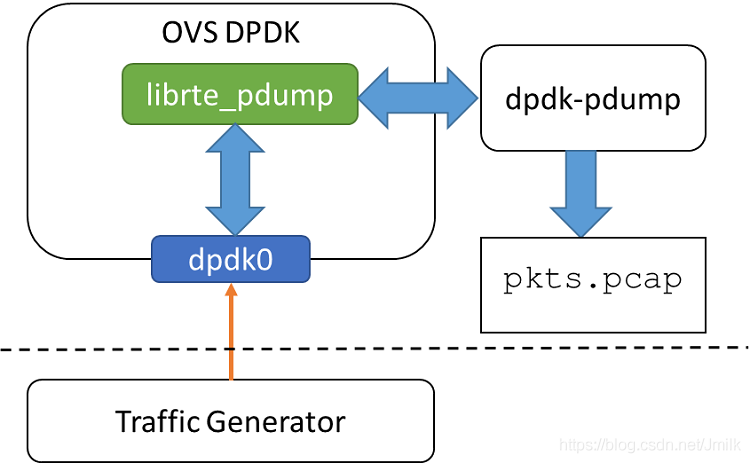

Use the Data Plane Development Kit Pdump Feature with Open vSwitch*

https://software.intel.com/content/www/us/en/develop/articles/dpdk-pdump-in-open-vswitch-with-dpdk.html
