DPDK — 安装部署

目录

文章目录

• 目录
• 官方手册
• 环境参数
• 环境准备
• RT Kernel
• 基础软件依赖
• 设置大页内存
• 安装 DPDK
• 获取 DPDK 代码
• 设置环境变量
• 编译安装
• 目标环境目录
• 加载内核模块
• 绑定网卡到新的内核驱动模块
• 适配 Mellanox ConnectX-5 网卡（可选）
• hellowrold

官方手册

https://doc.dpdk.org/guides/linux_gsg/index.html
中文版：https://dpdk-docs.readthedocs.io/en/latest/linux_gsg/index.html

环境参数

• Intel x86
• CentOS7

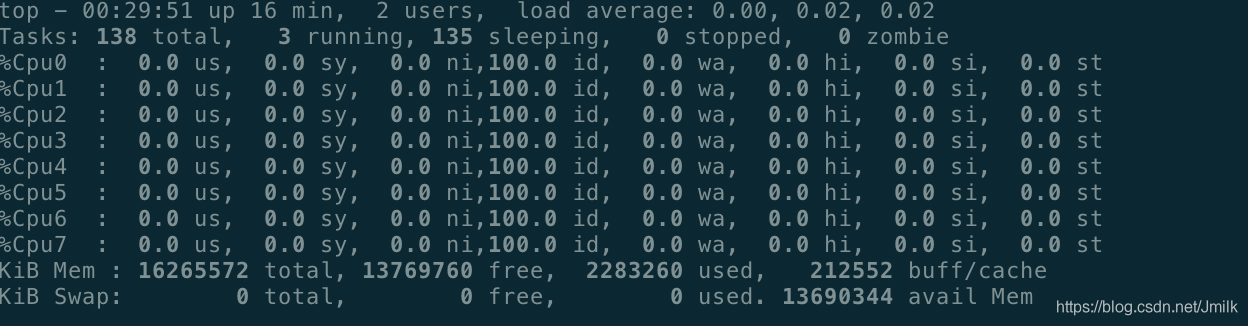

  • NUMA node = 2
  • Memory = 16GB
  • NICs == 3 + 1
  • Kernel >= 2.6.33（支持 UIO、HUGETLBFS、PROC_PAGE_MONITOR）

NOTE：对大多数平台，使用基本的 DPDK 功能无需对 BIOS 进行特殊设置。然而，对于 HPET（High Precision Event Timer，高精度定时器，到时了会产生中断）定时器和电源管理功能，以及为了获得 40G 网卡上小包处理的高性能，则可能需要更改 BIOS 设置。查看是否开启了 HPET：

grep hpet /proc/timer_list

环境准备

$ yum update -y && yum upgrade -y

RT Kernel

注：实际上并非一样要使用 RT Kernel，本文只作为推荐使用。

• RT repo

sudo tee /etc/yum.repos.d/CentOS-rt.repo >/dev/null <<EOF
# CentOS-rt.repo

[rt]
name=CentOS-7-rt
baseurl=http://mirror.centos.org/centos/$releasever/rt/$basearch/
gpgcheck=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-CentOS-7
EOF

• RT Kernel 依赖

$ yum install tuna tuned tuned-profiles-realtime rt-setup rt-tests -y

• RT Kernel
  • kernel-rt.x86_64：包含实时内核所有的源代码。
  • kernel-rt-devel：如果某个程序需要内核提供的一些功能，它就需要内核的 C header 来编译程序，这个时候就需要使用到 kernel-devel 了。例如：NVIDIA 的显卡驱动需要编译一个放在内核里面运行的模块，编译这个模块就需要内核的 heade r文件才能顺利完成。另外，kernel-devel 不光只是 C Header 文件，它还有内核的配置文件，以及其他的开发用的资料。
  • kernel-headers：提供内核的信息，包含内核的头文件、Kconfig 和 Makefile，是内核对外的一个接口，当需要向内核提供兼容的功能模块时，就需要提供内核的信息。所以，在安装驱动时往往也需要 kernel-header。

$ yum install kernel-rt.x86_64 kernel-rt-devel.x86_64 kernel-headers.x86_64 -y

$ uname -a ; rpm -qa kernel* | sort
Linux nes 3.10.0-957.1.3.el7.x86_64 #1 SMP Thu Nov 29 14:49:43 UTC 2018 x86_64 x86_64 x86_64 GNU/Linux
kernel-3.10.0-1127.el7.x86_64
kernel-3.10.0-693.5.2.el7.x86_64
kernel-3.10.0-957.1.3.el7.x86_64
kernel-headers-3.10.0-1127.el7.x86_64
kernel-rt-3.10.0-1127.rt56.1093.el7.x86_64
kernel-rt-devel-3.10.0-1127.rt56.1093.el7.x86_64
kernel-tools-3.10.0-1127.el7.x86_64
kernel-tools-libs-3.10.0-1127.el7.x86_64

$ ll  /boot/vmlinuz*
-rwxr-xr-x. 1 root root 5878368 10月 30 2017 /boot/vmlinuz-0-rescue-1e6e9c9002cd9609bf851a132b8bf805
-rwxr-xr-x  1 root root 6762688 4月   1 07:40 /boot/vmlinuz-3.10.0-1127.el7.x86_64
-rwxr-xr-x  1 root root 6672944 5月   1 22:55 /boot/vmlinuz-3.10.0-1127.rt56.1093.el7.x86_64
-rwxr-xr-x. 1 root root 5878368 10月 21 2017 /boot/vmlinuz-3.10.0-693.5.2.el7.x86_64
-rwxr-xr-x  1 root root 6639808 11月 29 2018 /boot/vmlinuz-3.10.0-957.1.3.el7.x86_64


# 设置 RT Kernel 为默认内核
$ grubby --set-default /boot/vmlinuz-3.10.0-1127.rt56.1093.el7.x86_64

重启操作系统之后，首先需要确定操作系统各个层面的 Kernel 版本是一致的。否则会出现 make: *** /lib/modules/3.10.0-957.12.2.el7.x86_64/build: 没有那个文件或目录。 停止。 的错误：

$ uname -r
3.10.0-1127.rt56.1093.el7.x86_64
$ ls /usr/src/kernels/
3.10.0-1127.rt56.1093.el7.x86_64

也可以将没有的 Kernel 卸载掉，例如：

rpm -e kernel-3.10.0-957.12.2.el7.x86_64

基础软件依赖

• libpcap 网络数据包捕获函数库（A system-independent interface for user-level packet capture）。
• libpcap-devel 用于编译和使用基于 libcap 的 PMD 轮询模式驱动程序。

$ yum install -y libpcap.x86_64 libpcap-devel.x86_64

DPDK pdump 抓包工具依赖基于 libpcap 的 PMD 驱动。默认情况下，该驱动程序被禁用，可以通过在构建时修改配置文件来开启：

$ vim dpdk-18.08/x86_64-native-linuxapp-gcc/.config
CONFIG_RTE_LIBRTE_PMD_PCAP=y
CONFIG_RTE_LIBRTE_PDUMP=y

• NUMA Tools

$ yum install numactl numactl-devel.x86_64 numactl-libs.x86_64 -y

• lspci

$ yum install pciutils -y

• ifconfig

$ yum install net-tools.x86_64 -y

• C/C++ 编译器

$ yum install gcc gcc-c++ -y

设置大页内存

对于 64 位系统，如果平台支持，建议使用 1GB 的 hugepages。

# Step 1. 查看 Linux 操作系统是否启动了大页内存，如果 HugePages_Total 为 0，意味着 Linux 没有设置或没有启用 Huge pages。
$ grep -i HugePages_Total /proc/meminfo
HugePages_Total:       0

# Step 2. 查看是否挂载了 hugetlbfs
$ mount | grep hugetlbfs
hugetlbfs on /dev/hugepages type hugetlbfs (rw,relatime)

# Step 3. 如果没有挂载则手动挂载
$ mkdir /mnt/huge_1GB
$ mount -t hugetlbfs nodev /mnt/huge_1GB
$ vim /etc/fstab
nodev /mnt/huge_1GB hugetlbfs pagesize=1GB 0 0

# 修改 grub2，例如为系统配置 2 个 1GB 的大页面
$ vi /etc/grub2.cfg
# 定位到 linux16 /boot/vmlinuz-3.10.0-1127.rt56.1093.el7.x86_64 在行末追加
default_hugepagesz=1G hugepagesz=1G hugepages=2

# 立即生效
# NUMA 架构
$ echo 1024 > /sys/devices/system/node/node0/hugepages/hugepages-2048kB/nr_hugepages
$ echo 1024 > /sys/devices/system/node/node1/hugepages/hugepages-2048kB/nr_hugepages
# 非 NUMA 架构
# echo 1024 >/sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages

# Step 5. 查看更详细的大页内存信息
$ cat /proc/meminfo | grep Huge
HugePages_Total:    1024
HugePages_Free:     1024
HugePages_Rsvd:        0
HugePages_Surp:        0
Hugepagesize:       2048 kB

# Step 6. 如果上述输出看见 Hugepagesize 已经设置成 1GB，但 HugePages_Total 还是为 0，那么需要修改内核参数设定大页面的数量
$ sysctl -w vm.nr_hugepages=2
# 或者
$ echo 'vm.nr_hugepages = 2' > /etc/sysctl.conf
$ sysctl -p

NOTE：一般情况下，配置的大页面可能主要供特定的应用程序或服务使用，其他进程是无法共享这部分空间的（如 Oracle SGA）。 请根据系统物理内存和应用需求来设置合适的大小，避免大页面使用的浪费；以及造成其他进程因竞争剩余可用内存而出现内存溢出的错误，进而导致系统崩溃的现象。默认的，当存在大页面时，会在应用进程或者内核进程申请大页内存的时候，优先为它们分配大页面，大页面不足以分配时，才会分配传统的 4KB 页面。查看哪个程序在使用大页内存：

grep -e AnonHugePages /proc/*/smaps | awk '{if(2>4)print0}' | awk -F "/" '{print0;system("ps−fp"3)}'

安装 DPDK

DPDK 支持使用 dpdk-setup.sh 脚本和手动编译两者方式进行安装， dpdk-setup.sh 可以完成下列工作：

• 构建 DPDK 库
• 加载/卸载 DPDK IGB_UIO 内核模块
• 加载/卸载 VFIO 内核模块
• 加载/卸载 DPDK KNI 内核模块
• 创建/删除 NUMA 或 non-NUMA 平台的 hugepages
• 查看网络端口状态和预留给 DPDK 应用程序使用的端口
• 设置非 root 用户使用 VFIO 的权限
• 运行 test 和 testpmd 应用程序
• 查看 meminfo 中的 hugepages
• 列出在 /mnt/huge 中的 hugepages
• 删除内置的 DPDK 库
• 对于其中一个 EAL Target，一旦完成了这些步骤，用户就可以编译自己的在 EAL 库中链接的应用程序来创建 DPDK 映像。

这里我们使用后一种安装方式，可以更深入的理解 DPDK 安装的内容。

获取 DPDK 代码

$ cd /opt
$ wget http://fast.dpdk.org/rel/dpdk-18.08.tar.gz
$ tar -zxvf dpdk-18.08.tar.gz
$ cd dpdk-18.08
$ ll
总用量 76
drwxrwxr-x  8 root root   150 8月  10 2018 app
drwxr-xr-x  7 root root   119 5月   7 23:42 build
drwxrwxr-x  3 root root   242 8月  10 2018 buildtools
drwxrwxr-x  4 root root  4096 8月  10 2018 config
drwxrwxr-x  3 root root  4096 8月  10 2018 devtools
drwxrwxr-x  5 root root    97 8月  10 2018 doc
drwxrwxr-x 11 root root   162 8月  10 2018 drivers
drwxrwxr-x 49 root root  4096 8月  10 2018 examples
-rw-rw-r--  1 root root   291 8月  10 2018 GNUmakefile
drwxrwxr-x  4 root root    69 8月  10 2018 kernel
drwxrwxr-x 45 root root  4096 8月  10 2018 lib
drwxrwxr-x  2 root root   105 8月  10 2018 license
-rw-rw-r--  1 root root 34749 8月  10 2018 MAINTAINERS
-rw-rw-r--  1 root root   136 8月  10 2018 Makefile
-rw-rw-r--  1 root root  2386 8月  10 2018 meson.build
-rw-rw-r--  1 root root  1393 8月  10 2018 meson_options.txt
drwxrwxr-x  8 root root  4096 8月  10 2018 mk
drwxrwxr-x  2 root root    23 8月  10 2018 pkg
-rw-rw-r--  1 root root   510 8月  10 2018 README
drwxrwxr-x  7 root root   121 8月  10 2018 test
drwxrwxr-x  2 root root   113 8月  10 2018 usertools

• lib：DPDK 库文件
• drivers：DPDK 轮询驱动源文件
• app：DPDK 应用程序（自动测试）源文件
• examples：DPDK 应用例程
• config, buildtools, mk：框架相关的 Makefile、脚本及配置文件

设置环境变量

# vi dpdk.rc
export RTE_SDK=/opt/dpdk-18.08
export RTE_TARGET=x86_64-native-linuxapp-gcc
export DPDK_BUILD=${DPDK_DIR}/${RTE_TARGET}
export LD_LIBRARY_PATH=${RTE_SDK}/${RTE_TARGET}/lib:/usr/local/lib:/usr/lib:

NOTE：以下两个环节变量在每次运行 DPDK 示例程序的时候都需要加载，因为示例程序的 Makefile 里面定义了。

• RTE（Run-Time Environment）
• RTE_SDK：指向 DPDK 的安装目录。
• RTE_TARGET：指向 DPDK 目标环境目录。

编译安装

source dpdk.rc
cd /opt/dpdk-18.08/
make config T=$RTE_TARGET
make
make install T=$RTE_TARGET

• 其中 T（Target）的描述格式为：

ARCH-MACHINE-EXECENV-TOOLCHAIN
# ARCH = i686, x86_64, ppc_64
# MACHINE = native, ivshmem, power8
# EXECENV = linuxapp, bsdapp
# TOOLCHAIN = gcc, icc

目标环境目录

编译完成之后生成了 DPDK 的目标环境目录 x86_64-native-linuxapp-gcc：

$ cd ${RTE_SDK}/${RTE_TARGET}/
$ ll
总用量 24
drwxr-xr-x 2 root root  305 5月   7 23:53 app
drwxr-xr-x 7 root root   75 5月   7 23:52 build
drwxr-xr-x 4 root root 8192 5月   7 23:52 include
drwxr-xr-x 2 root root   42 5月   7 23:49 kmod
drwxr-xr-x 2 root root 4096 5月   7 23:52 lib
-rw-r--r-- 1 root root  313 5月   7 23:47 Makefile

创建目标环境之后，可以进入目标环境目录 x86_64-native-linuxapp-gcc，继续更改代码并编译，还可以通过编辑目录中的 .config 文件对 DPDK 环境进行配置修改。

cd x86_64-native-linuxapp-gcc
vi .config
make

此外，make clean 命令可以用于删除任何现有的编译文件，以便后续完整、干净地重新编译代码。

目标环境目录下包含了开发 DPDK Application 所需的 DPDK 环境所有的库，包括 PMD 轮询驱动程序和头文件。 此外，用于测试的 test 和 testpmd 应用程序构建在 build/app 目录下。还有一个 kmod 目录，存放可能需要被加载的内核模块。

[root@c-dev x86_64-native-linuxapp-gcc]# ll kmod/
总用量 1048
-rw-r--r-- 1 root root 289104 5月   7 23:49 igb_uio.ko
-rw-r--r-- 1 root root 780936 5月   7 23:49 rte_kni.ko

加载内核模块

要运行 DPDK 应用程序，需要将合适的 UIO 模块线加载到内核中，UIO 包括：uio_pci_generic、uio、igb_uio、vfio_pci。

NOTE：在多数情况下，Linux 内核包含了标准的 uio_pci_generic 模块就可以提供 UIO 能力。区别于 uio_pci_generic ，DPDK 代码库还提供了 igb_uio 模块。需要注意的是，对于一下不支持传统中断机制的设备，例如：VF 设备，就必须使用 igb_uio 来替代 uio_pci_generic 模块。在 DPDK 1.7 版本还提供 VFIO 的支持，所以，对于支持 VFIO 的平台，可选择使用 UIO，也可以不用。还需要注意的是，若使用 VFIO，首先平台的内核版本必须支持 VFIO 功能。 Linux 内核从 3.6.0 版本之后就包含了 VFIO 模块，通常是默认存在的。此外，要使用 VFIO，内核和 BIOS 都必须支持，并配置为启用 IO 虚拟化，例如：Intel® VT-d。为了保证非特权用户运行 DPDK 时能够正确操作 VFIO，则还应设置正确的权限。这可以通过 DPDK 的配置脚本（dpdk-setup.sh）来完成。

# Loading Modules to Enable Userspace IO for DPDK
$ cd ${RTE_SDK}/${RTE_TARGET}/kmod/
# 加载 UIO Framework 内核模块
$ modprobe uio
# 加载 igb_uio 内核驱动程序模块
$ insmod igb_uio.ko
# modprobe uio_pci_generic
# modprobe vfio-pci

$ lsmod | grep uio
igb_uio                13542  0
uio                    19338  1 igb_uio

绑定网卡到新的内核驱动模块

网卡要使用 DPDK，必须将网卡绑定到 igb_uio 内核模块。默认的，DPDK 在启动时不再自动地将内核模块解绑到网卡上，这一步骤需要手动完成。DPDK Application 使用的网卡必须跟 Linux 原生的驱动程序解绑，并重新绑定到 uio_pci_generic、igb_uio 或 vfio-pci 内核模块上。

$ cd ${RTE_SDK}/usertools/

# 查看当前网卡绑定的驱动状态
$ ./dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
<none>

Network devices using kernel driver
===================================
0000:00:03.0 'Virtio network device 1000' if=eth0 drv=virtio-pci unused=virtio_pci,igb_uio *Active*
0000:00:05.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=ens5 drv=mlx5_core unused=igb_uio
0000:00:06.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=ens6 drv=mlx5_core unused=igb_uio
0000:00:07.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=ens7 drv=mlx5_core unused=igb_uio


# 首先 DOWN 掉需要绑定 DPDK 驱动的网卡，否知绑定不成功。
$ ifconfig ens5 down
$ ifconfig ens6 down
$ ifconfig ens7 down

 # 把网卡从原驱动 e1000e 上解绑，要使用 DPDK，必须将网卡绑定到 igb_uio 模块。
$ ./dpdk-devbind.py --bind=igb_uio 00:05.0
$ ./dpdk-devbind.py --bind=igb_uio 00:06.0
$ ./dpdk-devbind.py --bind=igb_uio 00:07.0

# 再次查看
$ ./dpdk-devbind.py --status-dev net

Network devices using DPDK-compatible driver
============================================
0000:00:05.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core
0000:00:06.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core
0000:00:07.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core

Network devices using kernel driver
===================================
0000:00:03.0 'Virtio network device 1000' if=eth0 drv=virtio-pci unused=virtio_pci,igb_uio *Active*


$ ls -l /dev/uio*
crw------- 1 root root 243, 0 5月   9 18:30 /dev/uio0
crw------- 1 root root 243, 1 5月   9 18:30 /dev/uio1
crw------- 1 root root 243, 2 5月   9 18:30 /dev/uio2

$ ls -l /sys/class/uio/uio0/maps/
drwxr-xr-x 2 root root 0 5月   9 18:30 map0
$ ls -l /sys/class/uio/uio1/maps/
drwxr-xr-x 2 root root 0 5月   9 18:30 map0
$ ls -l /sys/class/uio/uio2/maps/
drwxr-xr-x 2 root root 0 5月   9 18:30 map0

# 如想修改回普通网卡模式，则使用如下命令
# ./dpdk-devbind.py -b e1000 00:08.0
# ifconfig ens33 up

NOTE：上述输出可以看出 uioX 设备只记录了一个 PCI BAR，是 Memory BAR。这跟 PCI 设备有关，有些网卡还可以看见 IO BAR，即：map1 目录。

被 DPDK 接管后的网卡在操作系统层面是看不见的：

$ ip l
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT group default qlen 1000
    link/ether fa:16:3e:91:5b:97 brd ff:ff:ff:ff:ff:ff

适配 Mellanox ConnectX-5 网卡（可选）

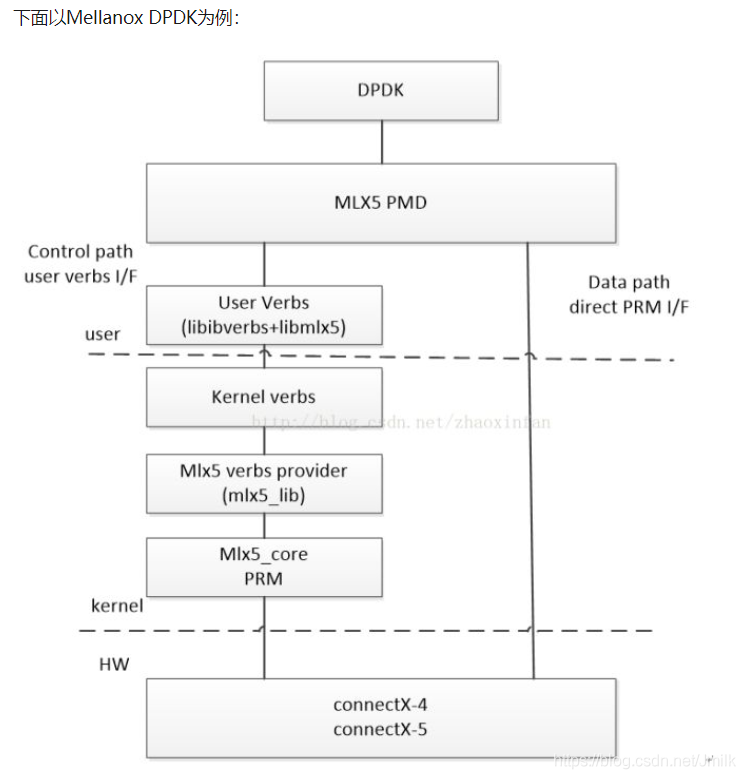

如果你使用的是 Intel 的网卡，那么上述的步骤当然没有问题。但笔者使用了 Mellanox 的 ConnectX-5 网卡所以还需要做一些适配的工作。否则就会出现 testpmd: No probed ethernet devices 的错误。

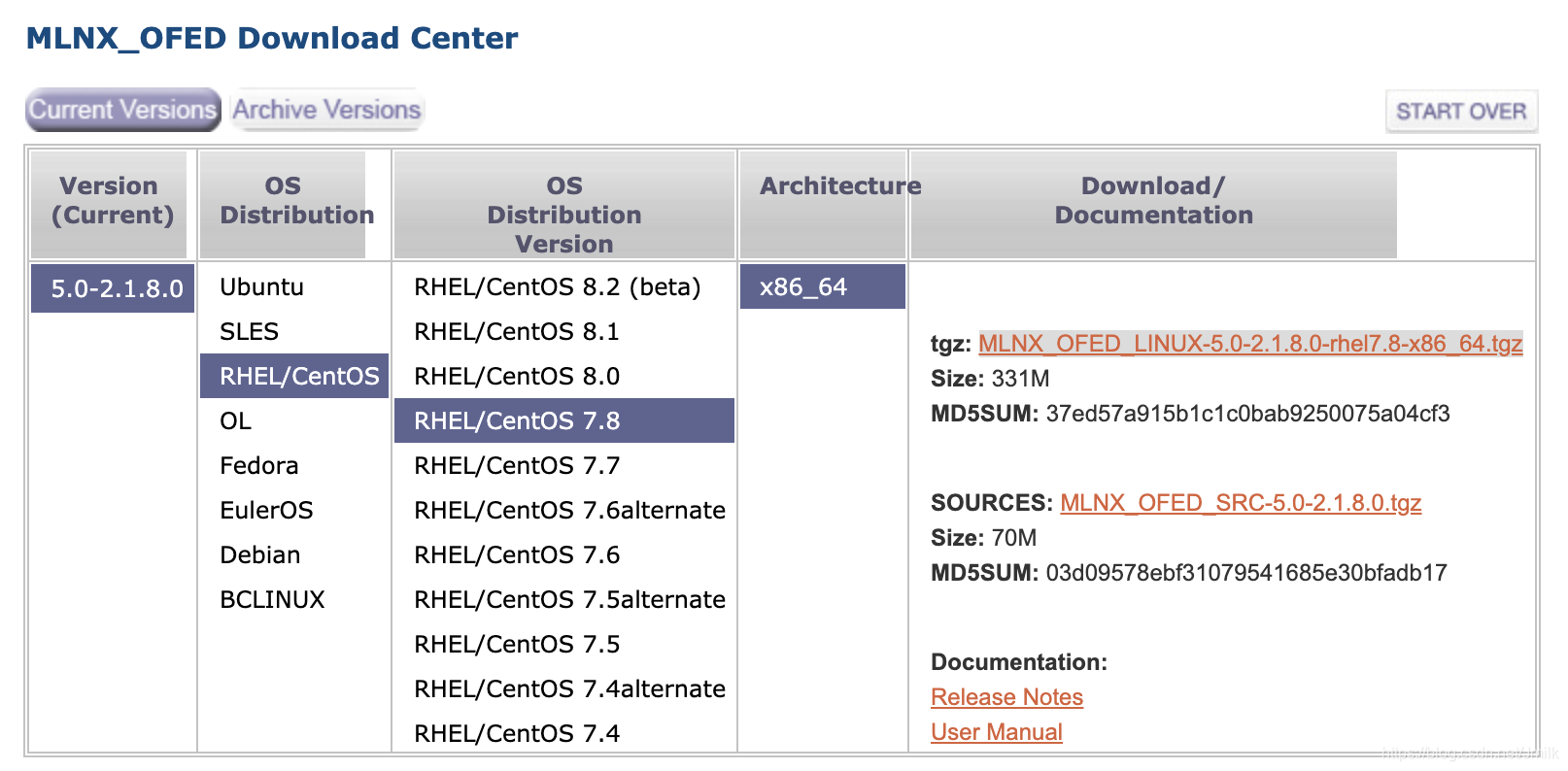

1. 下载 Mellanox ConnectX-5 网卡驱动（https://cn.mellanox.com/products/infiniband-drivers/linux/mlnx_ofed）

2. 安装驱动

$ yum install python-devel redhat-rpm-config rpm-build createrepo -y
$ cd /opt/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-x86_64

$ ./mlnx_add_kernel_support.sh -m /opt/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-x86_64
Note: This program will create MLNX_OFED_LINUX TGZ for rhel7.8 under /tmp directory.
Do you want to continue?[y/N]:y
See log file /tmp/mlnx_iso.22948_logs/mlnx_ofed_iso.22948.log

Checking if all needed packages are installed...
Building MLNX_OFED_LINUX RPMS . Please wait...
Creating metadata-rpms for 3.10.0-1127.rt56.1093.el7.x86_64 ...
WARNING: If you are going to configure this package as a repository, then please note
WARNING: that it contains unsigned rpms, therefore, you need to disable the gpgcheck
WARNING: by setting 'gpgcheck=0' in the repository conf file.
Created /tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-x86_64-ext.tgz

# 安装 MLNX 驱动并支持 DPDK
# 安装 DPDK 驱动
# yum install tcl tk -y
# ./mlnxofedinstall --dpdk --upstream-libs --add-kernel-support
# 安装完整的驱动
$ yum install tcl tk gtk2 atk cairo gcc-gfortran tcsh -y
$ ./mlnxofedinstall --add-kernel-support
Note: This program will create MLNX_OFED_LINUX TGZ for rhel7.8 under /tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-3.10.0-1127.rt56.1093.el7.x86_64 directory.
See log file /tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-3.10.0-1127.rt56.1093.el7.x86_64/mlnx_iso.4764_logs/mlnx_ofed_iso.4764.log

Checking if all needed packages are installed...
Building MLNX_OFED_LINUX RPMS . Please wait...
Creating metadata-rpms for 3.10.0-1127.rt56.1093.el7.x86_64 ...
WARNING: If you are going to configure this package as a repository, then please note
WARNING: that it contains unsigned rpms, therefore, you need to disable the gpgcheck
WARNING: by setting 'gpgcheck=0' in the repository conf file.
Created /tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-3.10.0-1127.rt56.1093.el7.x86_64/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-ext.tgz
Installing /tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-3.10.0-1127.rt56.1093.el7.x86_64/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-ext
/tmp/MLNX_OFED_LINUX-5.0-2.1.8.0-3.10.0-1127.rt56.1093.el7.x86_64/MLNX_OFED_LINUX-5.0-2.1.8.0-rhel7.8-ext/mlnxofedinstall --force
Logs dir: /tmp/MLNX_OFED_LINUX.22553.logs
General log file: /tmp/MLNX_OFED_LINUX.22553.logs/general.log
Verifying KMP rpms compatibility with target kernel...
Detected KMP rpms incompatibility.
Will run installation without KMP support since mlnx_add_kernel_support.sh already ran.
Logs dir: /tmp/MLNX_OFED_LINUX.23774.logs
General log file: /tmp/MLNX_OFED_LINUX.23774.logs/general.log
This program will install the MLNX_OFED_LINUX package on your machine.
Note that all other Mellanox, OEM, OFED, RDMA or Distribution IB packages will be removed.
Those packages are removed due to conflicts with MLNX_OFED_LINUX, do not reinstall them.


rpm --nosignature -e --allmatches --nodeps mft

Starting MLNX_OFED_LINUX-5.0-2.1.8.0 installation ...

Installing mlnx-ofa_kernel 5.0 RPM
Preparing...                          ########################################
Updating / installing...
mlnx-ofa_kernel-5.0-OFED.5.0.2.1.8.1.g########################################
Installing mlnx-ofa_kernel-modules 5.0 RPM
Preparing...                          ########################################
Updating / installing...
mlnx-ofa_kernel-modules-5.0-OFED.5.0.2########################################
Installing mlnx-ofa_kernel-devel 5.0 RPM
Preparing...                          ########################################
Updating / installing...
mlnx-ofa_kernel-devel-5.0-OFED.5.0.2.1########################################
Installing kernel-mft 4.14.0 RPM
Preparing...                          ########################################
Updating / installing...
kernel-mft-4.14.0-105.kver.3.10.0_1127########################################
Installing knem 1.1.3.90mlnx1 RPM
Preparing...                          ########################################
Updating / installing...
knem-1.1.3.90mlnx1-OFED.5.0.0.3.8.1.g1########################################
Installing knem-modules 1.1.3.90mlnx1 RPM
Preparing...                          ########################################
Updating / installing...
knem-modules-1.1.3.90mlnx1-OFED.5.0.0.########################################
Installing iser 5.0 RPM
Preparing...                          ########################################
Updating / installing...
iser-5.0-OFED.5.0.2.1.8.1.g5f67178.kve########################################
Installing srp 5.0 RPM
Preparing...                          ########################################
Updating / installing...
srp-5.0-OFED.5.0.2.1.8.1.g5f67178.kver########################################
Installing isert 5.0 RPM
Preparing...                          ########################################
Updating / installing...
isert-5.0-OFED.5.0.2.1.8.1.g5f67178.kv########################################
Installing rshim 1.18 RPM
Preparing...                          ########################################
Updating / installing...
rshim-1.18-0.gb99e894.kver.3.10.0_1127########################################
Installing mpi-selector RPM
Preparing...                          ########################################
Updating / installing...
mpi-selector-1.0.3-1.50218            ########################################
Installing user level RPMs:
Preparing...                          ########################################
ofed-scripts-5.0-OFED.5.0.2.1.8       ########################################
Preparing...                          ########################################
rdma-core-50mlnx1-1.50218             ########################################
Preparing...                          ########################################
libibverbs-50mlnx1-1.50218            ########################################
Preparing...                          ########################################
librdmacm-50mlnx1-1.50218             ########################################
Preparing...                          ########################################
libibumad-50mlnx1-1.50218             ########################################
Preparing...                          ########################################
infiniband-diags-50mlnx1-1.50218      ########################################
Preparing...                          ########################################
rdma-core-devel-50mlnx1-1.50218       ########################################
Preparing...                          ########################################
libibverbs-utils-50mlnx1-1.50218      ########################################
Preparing...                          ########################################
ibsim-0.9-1.50218                     ########################################
Preparing...                          ########################################
ibacm-50mlnx1-1.50218                 ########################################
Preparing...                          ########################################
librdmacm-utils-50mlnx1-1.50218       ########################################
Preparing...                          ########################################
opensm-libs-5.6.0.MLNX20200217.cedc1e4########################################
Preparing...                          ########################################
opensm-5.6.0.MLNX20200217.cedc1e4-0.1.########################################
Preparing...                          ########################################
opensm-devel-5.6.0.MLNX20200217.cedc1e########################################
Preparing...                          ########################################
opensm-static-5.6.0.MLNX20200217.cedc1########################################
Preparing...                          ########################################
dapl-2.1.10mlnx-OFED.3.4.2.1.0.50218  ########################################
Preparing...                          ########################################
dapl-devel-2.1.10mlnx-OFED.3.4.2.1.0.5########################################
Preparing...                          ########################################
dapl-devel-static-2.1.10mlnx-OFED.3.4.########################################
Preparing...                          ########################################
dapl-utils-2.1.10mlnx-OFED.3.4.2.1.0.5########################################
Preparing...                          ########################################
perftest-4.4-0.23.g89e176a.50218      ########################################
Preparing...                          ########################################
mstflint-4.13.0-1.41.g4e8819c.50218   ########################################
Preparing...                          ########################################
mft-4.14.0-105                        ########################################
Preparing...                          ########################################
srp_daemon-50mlnx1-1.50218            ########################################
Preparing...                          ########################################
ibutils2-2.1.1-0.121.MLNX20200324.g061########################################
Preparing...                          ########################################
ibutils-1.5.7.1-0.12.gdcaeae2.50218   ########################################
Preparing...                          ########################################
cc_mgr-1.0-0.48.MLNX20200216.g4ea049f.########################################
Preparing...                          ########################################
dump_pr-1.0-0.44.MLNX20200216.g4ea049f########################################
Preparing...                          ########################################
ar_mgr-1.0-0.49.MLNX20200216.g4ea049f.########################################
Preparing...                          ########################################
ibdump-6.0.0-1.50218                  ########################################
Preparing...                          ########################################
qperf-0.4.11-1.50218                  ########################################
Preparing...                          ########################################
mxm-3.7.3112-1.50218                  ########################################
Preparing...                          ########################################
ucx-1.8.0-1.50218                     ########################################
Preparing...                          ########################################
ucx-devel-1.8.0-1.50218               ########################################
Preparing...                          ########################################
sharp-2.1.0.MLNX20200223.f63394a9c8-1.########################################
Preparing...                          ########################################
ucx-cma-1.8.0-1.50218                 ########################################
Preparing...                          ########################################
ucx-ib-1.8.0-1.50218                  ########################################
Preparing...                          ########################################
ucx-rdmacm-1.8.0-1.50218              ########################################
Preparing...                          ########################################
ucx-knem-1.8.0-1.50218                ########################################
Preparing...                          ########################################
hcoll-4.5.3045-1.50218                ########################################
Preparing...                          ########################################
openmpi-4.0.3rc4-1.50218              ########################################
Preparing...                          ########################################
mlnx-ethtool-5.4-1.50218              ########################################
Preparing...                          ########################################
mlnx-iproute2-5.4.0-1.50218           ########################################
Preparing...                          ########################################
mlnxofed-docs-5.0-2.1.8.0             ########################################
Preparing...                          ########################################
mpitests_openmpi-3.2.20-e1a0676.50218 ########################################

Installation finished successfully.


Preparing...                          ################################# [100%]
Updating / installing...
   1:mlnx-fw-updater-5.0-2.1.8.0      ################################# [100%]

Added 'RUN_FW_UPDATER_ONBOOT=no to /etc/infiniband/openib.conf

Attempting to perform Firmware update...
You may need to update your initramfs before next boot. To do that, run:

   dracut -f
To load the new driver, run:
/etc/init.d/openibd restart

3. 加载新的 Mellanox 的内核驱动。

$ dracut -f
$ /etc/init.d/openibd restart
Unloading HCA driver:                                      [  OK  ]
Loading HCA driver and Access Layer:                       [  OK  ]

$ lsmod | grep mlx
mlx5_fpga_tools        14392  0
mlx5_ib               402576  0
ib_uverbs             134629  3 mlx5_ib,ib_ucm,rdma_ucm
mlx5_core            1195286  2 mlx5_ib,mlx5_fpga_tools
mdev                   20671  2 vfio_mdev,mlx5_core
mlxfw                  18227  1 mlx5_core
mlx4_ib               225298  0
ib_core               384613  10 rdma_cm,ib_cm,iw_cm,mlx4_ib,mlx5_ib,ib_ucm,ib_umad,ib_uverbs,rdma_ucm,ib_ipoib
mlx4_en               146708  0
ptp                    19267  2 mlx4_en,mlx5_core
mlx4_core             366087  2 mlx4_en,mlx4_ib
mlx_compat             47180  17 mdev,rdma_cm,vfio_mdev,ib_cm,iw_cm,mlx4_en,mlx4_ib,mlx5_ib,mlx5_fpga_tools,ib_ucm,ib_core,ib_umad,ib_uverbs,mlx4_core,mlx5_core,rdma_ucm,ib_ipoib
devlink                60067  4 mlx4_en,mlx4_ib,mlx4_core,mlx5_core

4. 再次查看 DPDK 给网卡绑定的驱动，可以看见网卡绑定的还是我们在上述步骤中绑定的 igb_uio 内核模块，

$ cd ${RTE_SDK}/usertools/
$ ./dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
0000:00:05.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core
0000:00:06.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core
0000:00:07.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' drv=igb_uio unused=mlx5_core

Network devices using kernel driver
===================================
0000:00:03.0 'Virtio network device 1000' if=eth0 drv=virtio-pci unused=virtio_pci,igb_uio *Active*

Intel 网卡通常使用 igb_uio 之类的内核模块，但 Mellanox 会使用它特有的 mlx5_core 驱动来完成 Mellanox 网卡（PCI 设备）的注册，以及中断处理。所以我们需要重新加载正确的模块。

5. 所以我们需要重新进行绑定，但之前还需要再重新编译一次 DPDK 的 Target Env（目标环境）。修改 DPDK 的配置文件，重新编译一次，详见官方文档（http://doc.dpdk.org/guides-18.08/nics/mlx5.html）。

$ yum install libmnl-devel.x86_64 -y

$ cd ${RTE_SDK}/${RTE_TARGET}
$ vi .config
CONFIG_RTE_LIBRTE_MLX5_PMD=y

$ make

6. 重新绑定网卡到 mlx5_core 驱动。

$ cd ${RTE_SDK}/usertools/

$ ./dpdk-devbind.py --bind=mlx5_core 00:05.0
$ ./dpdk-devbind.py --bind=mlx5_core 00:06.0
$ ./dpdk-devbind.py --bind=mlx5_core 00:07.0

$ ./dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
<none>

Network devices using kernel driver
===================================
0000:00:03.0 'Virtio network device 1000' if=eth0 drv=virtio-pci unused=virtio_pci,igb_uio *Active*
0000:00:05.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=ens5 drv=mlx5_core unused=igb_uio
0000:00:06.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=eth1 drv=mlx5_core unused=igb_uio
0000:00:07.0 'MT27800 Family [ConnectX-5 Virtual Function] 1018' if=eth2 drv=mlx5_core unused=igb_uio

可以看见，Mellanox DPDK 的网卡驱动与 igb_uio 之类的实现有着很大的区别（依旧是内核的驱动），但并不妨碍我们使用 DPDK 的功能特性。而且很显然的，网卡使用 mlx5_core 驱动之后就不再依赖内核的 UIO 框架了，也自然就没有 uioX 设备了。

$ ls -l /sys/class/uio/uio0/maps/
ls: 无法访问/sys/class/uio/uio0/maps/: 没有那个文件或目录

hellowrold

注：以下测试均要求 UIO 驱动和 hugepage 必须在程序运行前设置好。

编译运行 hellowrold 程序

$ cd ${RTE_SDK}/examples/helloworld
$ make

$ ./build/helloworld
EAL: Detected 6 lcore(s)
EAL: Detected 1 NUMA nodes
EAL: Multi-process socket /var/run/dpdk/rte/mp_socket
EAL: No free hugepages reported in hugepages-1048576kB
EAL: Probing VFIO support...
EAL: WARNING: cpu flags constant_tsc=yes nonstop_tsc=no -> using unreliable clock cycles !
EAL: PCI device 0000:00:03.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 1af4:1000 net_virtio
hello from core 1
hello from core 2
hello from core 3
hello from core 4
hello from core 5
hello from core 0

如果出现 hello from core X 则说明 DPDK 安装成功。下面分析一下 helloworld 的代码：

/* SPDX-License-Identifier: BSD-3-Clause
 * Copyright(c) 2010-2014 Intel Corporation
 */

#include <stdio.h>
#include <string.h>
#include <stdint.h>
#include <errno.h>
#include <sys/queue.h>

#include <rte_memory.h>
#include <rte_launch.h>
#include <rte_eal.h>
#include <rte_per_lcore.h>
#include <rte_lcore.h>
#include <rte_debug.h>

static int
lcore_hello(__attribute__((unused)) void *arg)
{
	unsigned lcore_id;
	lcore_id = rte_lcore_id();
	printf("hello from core %u
", lcore_id);
	return 0;
}

int
main(int argc, char **argv)
{
	int ret;
	unsigned lcore_id;

	ret = rte_eal_init(argc, argv);
	if (ret < 0)
		rte_panic("Cannot init EAL
");

	/* call lcore_hello() on every slave lcore */
	RTE_LCORE_FOREACH_SLAVE(lcore_id) {
		rte_eal_remote_launch(lcore_hello, NULL, lcore_id);
	}

	/* call it on master lcore too */
	lcore_hello(NULL);

	rte_eal_mp_wait_lcore();
	return 0;
}

1. 调用 rte_eal_init() 初始化 EAL（Environment Abstraction Layer，环境抽象层）。EAL 在每一个 slave lcore 上都创建一个线程，并进行绑核。所以你会发现当前的 CPU Cores 都是跑满的。

2. 再调用 RTE_LCORE_FOREACH_SLAVE() 遍历分配给 DPDK 的所有 slave lcore，然后调用 rte_eal_mp_remote_launch() 注册回调函数 lcore_hello() 进行打印 hello from core X。
3. 在 master lcore 上调用 lcore_hello()。
4. rte_eal_mp_wait_lcore 等待所有的 slave lcore 退出，然后自己再退出。

可以通过 -c 选型来指定 lcore mask：

# 1
$ ./build/helloworld -c 1 | grep hello
hello from core 0

# 10
$ ./build/helloworld -c 2 | grep hello
hello from core 1

# 11
$ ./build/helloworld -c 3 | grep hello
hello from core 1
hello from core 0

# 100
$ ./build/helloworld -c 4 | grep hello
hello from core 2

# 101
$ ./build/helloworld -c 5 | grep hello
hello from core 2
hello from core 0

# 110
$ ./build/helloworld -c 6 | grep hello
hello from core 1
hello from core 2
