源计算节点与目的计算节点之间的交互流程
热迁移主要包括三个阶段：
-
pre_live_migration 阶段：热迁移前的准备阶段，主要在目的计算节点上提前准备虚拟机资源，包括网络资源，例如：建立虚拟机的网卡，然后将网卡加入 OvS br-int 网桥。如果该阶段失败，会有回滚操作。
-
内存迁移阶段：该阶段完全虚拟机虚拟内存数据的迁移，如果虚拟机的系统盘在计算节点本地，那么系统盘数据也会在此时进行迁移。如果该阶段失败，会有回滚操作，回滚流程和 pre_live_migration 阶段一致。
-
post_live_migration 阶段：热迁移完成后资源清理阶段，源计算节点主要是断开源计算节点上虚拟机的卷连接、清理源计算节点虚拟机的网卡资源；目的节点主要是调用 neutronclient，更新 Port Host 属性为目的计算节点。(NOTE：该阶段无需回滚流程，因为虚拟机实际上已经成功迁移，再回滚没有意义）

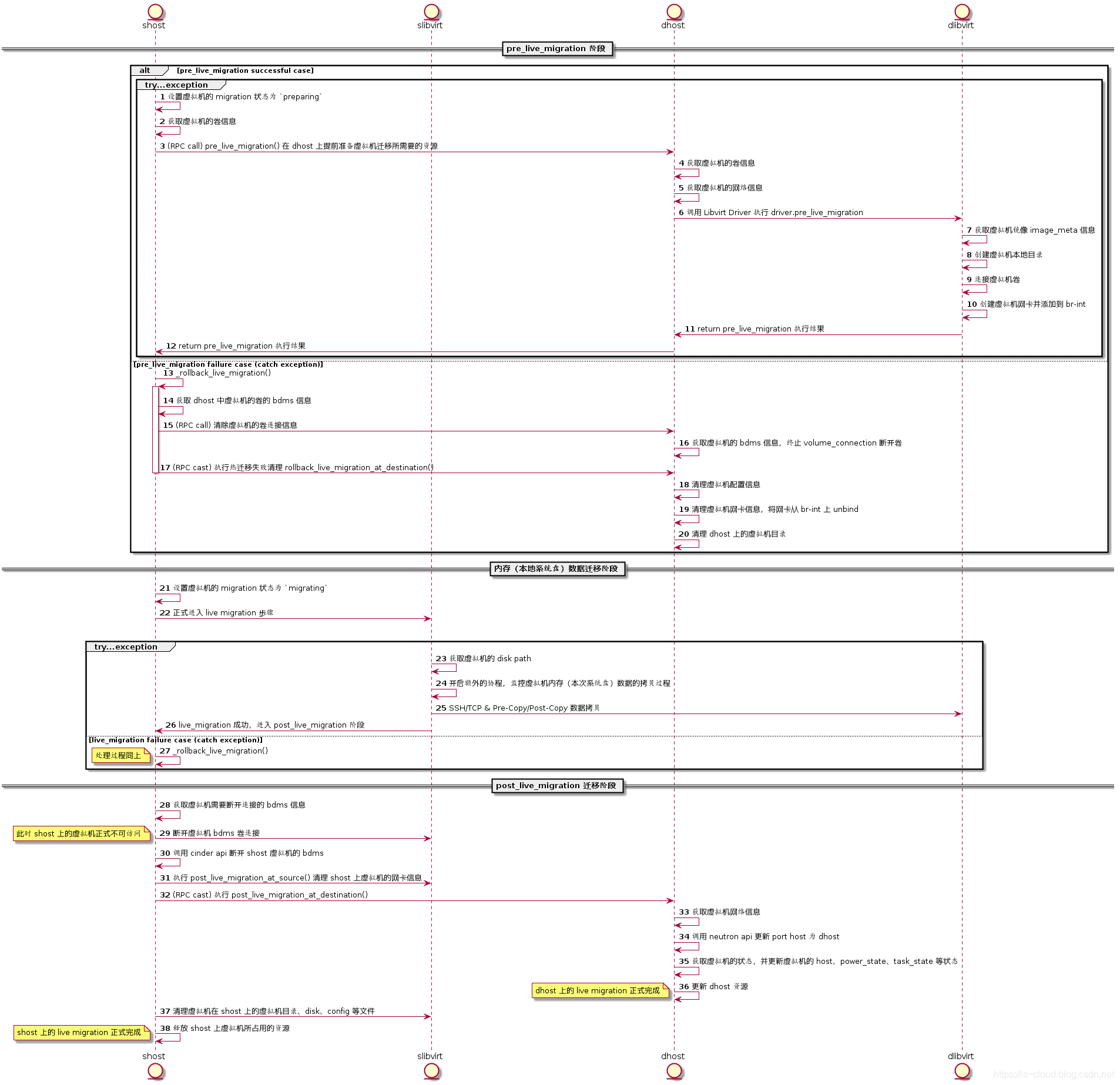

@startuml
autonumber
entity shost
entity slibvirt
entity dhost
entity dlibvirt== pre_live_migration 阶段 ==
alt pre_live_migration successful case
group try...exception
shost -> shost: 设置虚拟机的 migration 状态为 `preparing`
shost -> shost: 获取虚拟机的卷信息
shost -> dhost: (RPC call) pre_live_migration() 在 dhost 上提前准备虚拟机迁移所需要的资源
dhost -> dhost: 获取虚拟机的卷信息
dhost -> dhost: 获取虚拟机的网络信息
dhost -> dlibvirt: 调用 Libvirt Driver 执行 driver.pre_live_migration
dlibvirt -> dlibvirt: 获取虚拟机镜像 image_meta 信息
dlibvirt -> dlibvirt: 创建虚拟机本地目录
dlibvirt -> dlibvirt: 连接虚拟机卷
dlibvirt -> dlibvirt: 创建虚拟机网卡并添加到 br-int
dlibvirt -> dhost: return pre_live_migration 执行结果
dhost -> shost: return pre_live_migration 执行结果
end
else pre_live_migration failure case (catch exception)
shost -> shost: _rollback_live_migration()
activate shost
shost -> shost: 获取 dhost 中虚拟机的卷的 bdms 信息
shost -> dhost: (RPC call) 清除虚拟机的卷连接信息
dhost -> dhost: 获取虚拟机的 bdms 信息，终止 volume_connection 断开卷
shost -> dhost: (RPC cast) 执行热迁移失败清理 rollback_live_migration_at_destination()
deactivate shost
dhost -> dhost: 清理虚拟机配置信息
dhost -> dhost: 清理虚拟机网卡信息，将网卡从 br-int 上 unbind
dhost -> dhost: 清理 dhost 上的虚拟机目录
end
== 内存（本地系统盘）数据迁移阶段 ==
shost -> shost: 设置虚拟机的 migration 状态为 `migrating`
shost -> slibvirt: 正式进入 live migration 步骤
alt live_migration successful case
group try...exception
slibvirt -> slibvirt: 获取虚拟机的 disk path
slibvirt -> slibvirt: 开启额外的协程，监控虚拟机内存（本次系统盘）数据的拷贝过程
slibvirt -> dlibvirt: SSH/TCP & Pre-Copy/Post-Copy 数据拷贝
slibvirt -> shost: live_migration 成功，进入 post_live_migration 阶段
else live_migration failure case (catch exception)
shost -> shost: _rollback_live_migration()
note left: 处理过程同上
end
== post_live_migration 迁移阶段 ==
shost -> shost: 获取虚拟机需要断开连接的 bdms 信息
shost -> slibvirt: 断开虚拟机 bdms 卷连接
note left: 此时 shost 上的虚拟机正式不可访问
shost -> shost: 调用 cinder api 断开 shost 虚拟机的 bdms
shost -> slibvirt: 执行 post_live_migration_at_source() 清理 shost 上虚拟机的网卡信息
shost -> dhost: (RPC cast) 执行 post_live_migration_at_destination()
dhost -> dhost: 获取虚拟机网络信息
dhost -> dhost: 调用 neutron api 更新 port host 为 dhost
dhost -> dhost: 获取虚拟机的状态，并更新虚拟机的 host、power_state、task_state 等状态
dhost -> dhost: 更新 dhost 资源
note left: dhost 上的 live migration 正式完成
shost -> slibvirt: 清理虚拟机在 shost 上的虚拟机目录、disk、config 等文件
shost -> shost: 释放 shost 上虚拟机所占用的资源
note left: shost 上的 live migration 正式完成
@enduml
Nova 和 Neutron 之间的交互流程

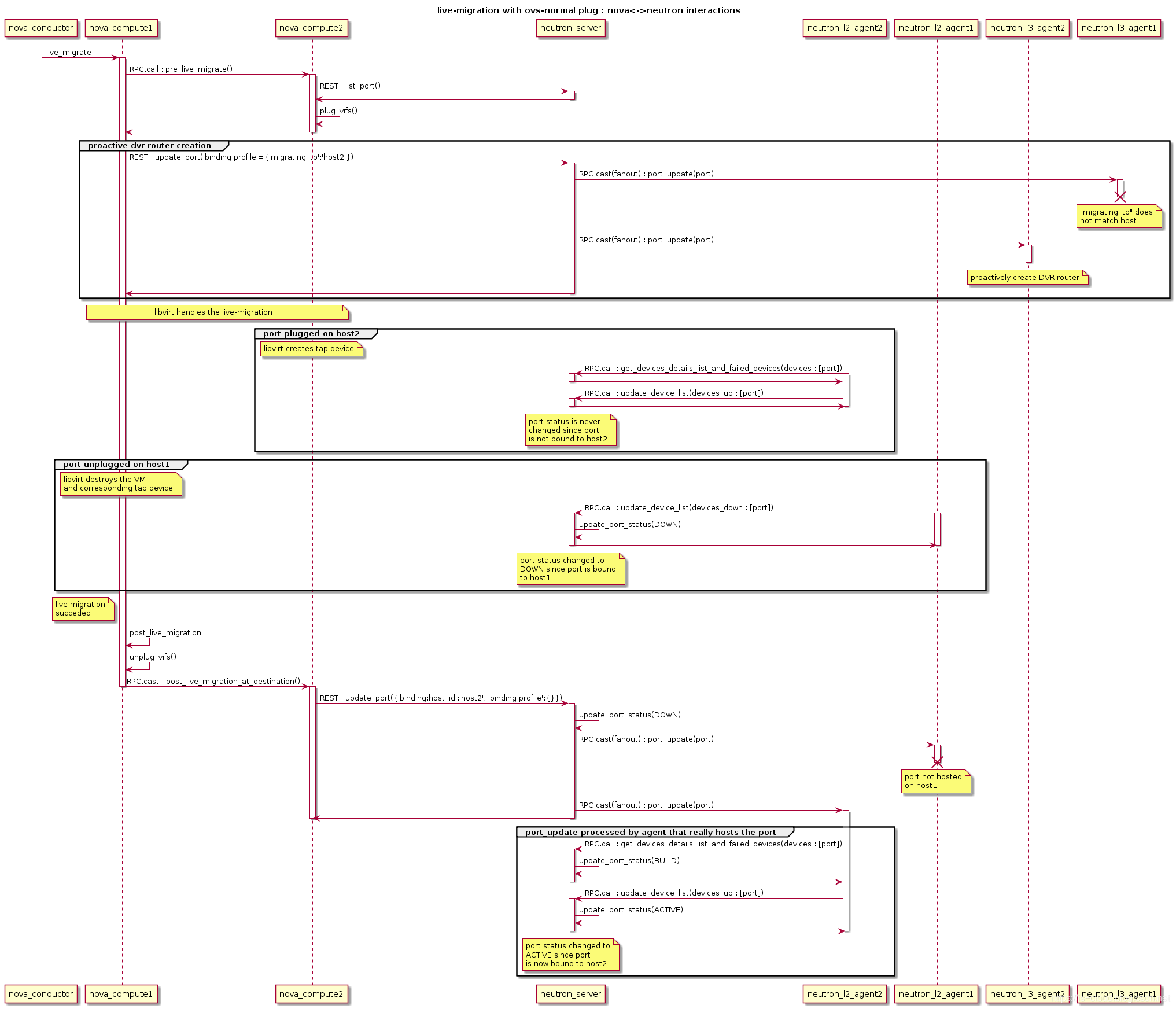

- OVS Normal plug, Linux bridge, MacVTap, SR-IOV

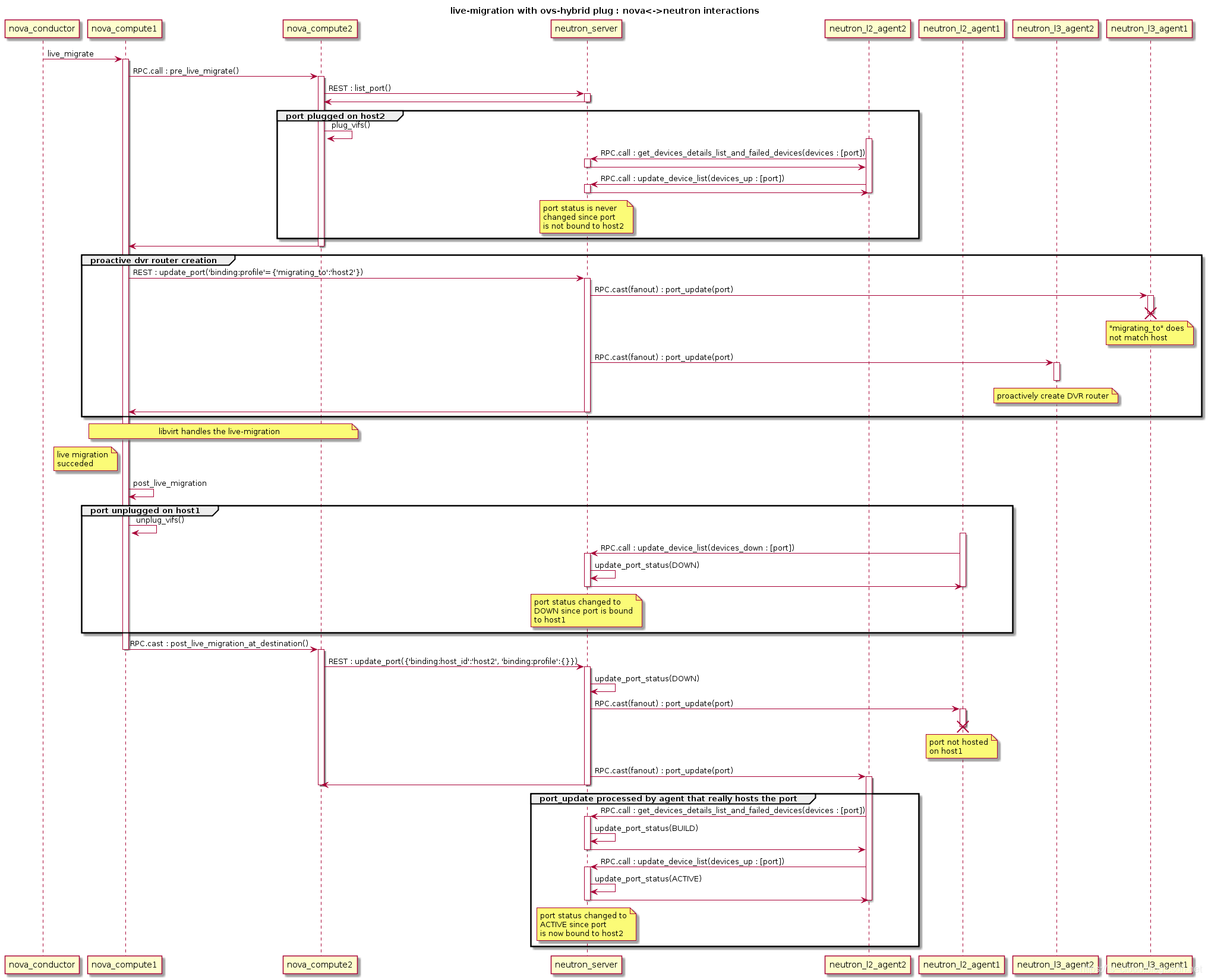

- OVS-Hybrid plug
