WPF/Silverligh实现图片的放大缩小拖动

实现功能如下

1. 以滚轮中心点对图片容器进行放大和缩小
2. 对放大后的图片进行拖动
3. 对拖动的范围进行控制

         由于在后续的功能中需要动态加载不同的图片，所以此示例中是针对grid的放大和缩小，图片是自动填充的！

本人头脑比较笨，用最简单的原理来实现的，实现原理如下：

1.放大操作

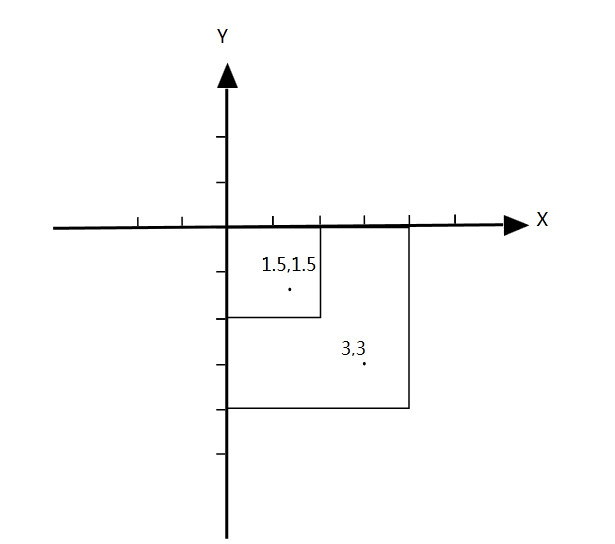

假设我们要对（1.5，1.5）这个点为中心进行放大，那么放大1倍后，应该是矩形2的位置，需要将（3，3）的点移动到原来点的位置，需要将矩形2向上移动1.5，向左移动1.5

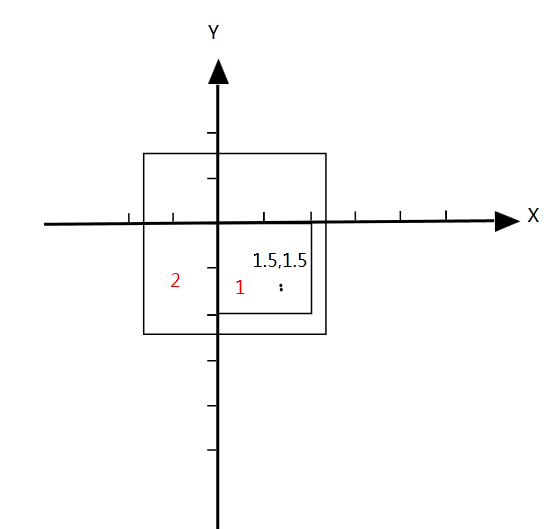

ScaleTransform放大1倍，TranslateTransform移动为（-1.5，-1.5）.得出如下图所示

2.移动后放大，放大后移动再放大等情况

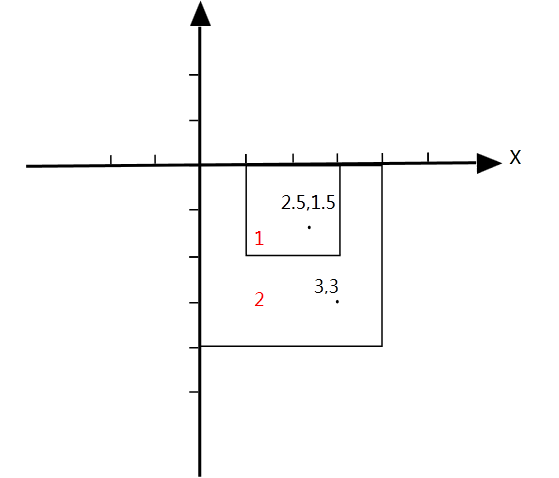

看下图的情况：我们将矩形1向左移动1个单位后，再放大1倍

当我们点击相对于原点（2.5，1.5）的点时，实际上我们想放大的是相对于矩形1（1.5，1.5）的点！那么我们首先利用矩阵的逆变换得到相对于矩形1的点。然后对矩形1的点（1.5，1.5）进行放大1倍的处理，重复步骤1(放大操作)。

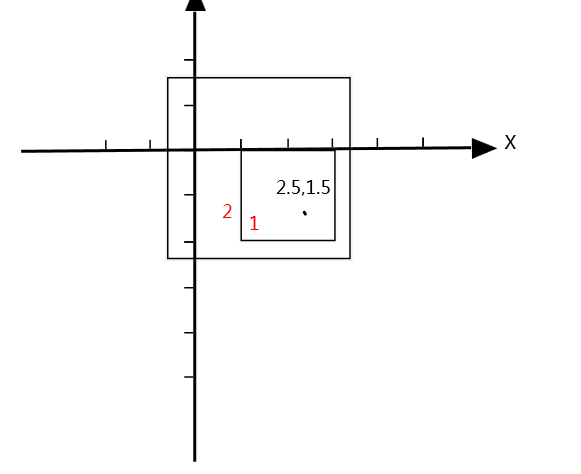

然后再计算出（2.5，1.5）与逆变换后（1.5，1.5）的偏移距离，将TranslateTransform再次移动（1，0）。即得到所要的矩形2，如下图

下面是实现的代码：

界面层，我使用grdMap来作为变换的对象，grdMap的内容为1.jpg图片（也可以是其他控件等各类元素）。这里使用grdRelative作为参照物（起到原点的作用，原始图片位置）。注意里面的元素数据绑定，可以做到自适应屏幕，所有宽度和高度不指定。slider可用可不用，自己修改。

<Window x:Class="WpfMap.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow"
        Height="350"
        Width="525">
    <Grid x:Name="grd">
        <Grid x:Name="grdRelative"
              HorizontalAlignment="Center"
              VerticalAlignment="Center"
              Width="{Binding ActualWidth, ElementName=grdMap}"
              Height="{Binding ActualHeight, ElementName=grdMap}"></Grid>
        <Grid x:Name="grdMap"
              MouseWheel="grdMap_MouseWheel"
              MouseLeave="grdMap_MouseLeave"
              MouseDown="grdMap_MouseDown"
              MouseUp="grdMap_MouseUp"
              MouseMove="grdMap_MouseMove"
              HorizontalAlignment="Center"
              VerticalAlignment="Center"
              RenderTransformOrigin="0,0">
            <Grid.RenderTransform>
                <TransformGroup>
                    <ScaleTransform ScaleX="{Binding Value, ElementName=slider}"
                                    ScaleY="{Binding Value, ElementName=slider}" />
                    <SkewTransform />
                    <RotateTransform />
                    <TranslateTransform />
                </TransformGroup>
            </Grid.RenderTransform>
            <Image Source="1.jpg" />
        </Grid>
        <Slider x:Name="slider"
                HorizontalAlignment="Left"
                VerticalAlignment="Center"
                Orientation="Vertical"
                Width="20"
                Height="200"
                Maximum="3"
                Minimum="1" />
    </Grid>
</Window>

后台代码：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;

namespace WpfMap
{
    /// <summary>
    /// MainWindow.xaml 的交互逻辑
    /// </summary>
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            this.Loaded += new RoutedEventHandler(MainWindow_Loaded);
        }

        ScaleTransform st;
        TranslateTransform tt;
        TransformGroup group;
        bool isDrag = false;
        Point startPoint;

        void MainWindow_Loaded(object sender, RoutedEventArgs e)
        {
            group = (TransformGroup)grdMap.RenderTransform;
            st = group.Children[0] as ScaleTransform;
            tt = group.Children[3] as TranslateTransform;
        }

        private void grdMap_MouseWheel(object sender, MouseWheelEventArgs e)
        {
            var point = e.GetPosition(grdRelative); // 实际点击的点
            var actualPoint = group.Inverse.Transform(point); // 想要缩放的点
            slider.Value = slider.Value + (double)e.Delta / 1000;
            tt.X = -((actualPoint.X * (slider.Value - 1))) + point.X - actualPoint.X;
            tt.Y = -((actualPoint.Y * (slider.Value - 1))) + point.Y - actualPoint.Y;
        }

        private void grdMap_MouseDown(object sender, MouseButtonEventArgs e)
        {
            isDrag = true;
            startPoint = e.GetPosition(grdRelative);
        }

        private void grdMap_MouseUp(object sender, MouseButtonEventArgs e)
        {
            isDrag = false;
        }

        private void grdMap_MouseLeave(object sender, MouseEventArgs e)
        {
            isDrag = false;
        }

        private void grdMap_MouseMove(object sender, MouseEventArgs e)
        {
            if (isDrag)
            {
                Point p = e.GetPosition(grdRelative);
                Point topPoint = grdMap.TranslatePoint(new Point(0, 0), grdRelative);
                Point bottomPoint = grdMap.TranslatePoint(new Point(grdMap.ActualWidth, grdMap.ActualHeight), grdRelative);

                double moveX = p.X - startPoint.X;
                double moveY = p.Y - startPoint.Y;

                //向上向下移动条件判断（会有一点点的小偏移，如果想更精确的控制，那么分向上和向下两种情况，并判断边距）
                if ((moveY < 0 && bottomPoint.Y > grdRelative.ActualHeight) || (moveY > 0 && topPoint.Y < 0))
                {
                    tt.Y += (p.Y - startPoint.Y);
                    startPoint.Y = p.Y;
                }

                //向左向右移动条件判断
                if ((moveX < 0 && bottomPoint.X > grdRelative.ActualWidth) || (moveX > 0 && topPoint.X < 0))
                {
                    tt.X += (p.X - startPoint.X);
                    startPoint.X = p.X;
                }
            }
        }
    }
}

代码很简单，也没有写过多的注释！

下载代码需要2个积分，其实以上的代码段已经包含所有代码了！

以下是源码地址，vs2010，可直接运行！

http://download.csdn.net/detail/wuwo333/5308725
