Qt学习：QPainter之反走样

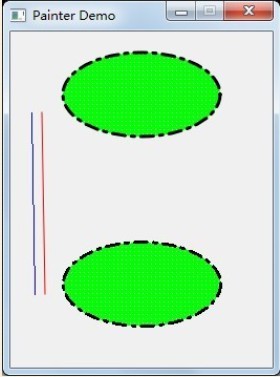

        反走样是图形学中的重要概念，用以防止“锯齿”现象的出现。很多系统的绘图API里面都会内置了反走样的算法，不过默认一般都是关闭的，Qt也不例外。这里依然先给出效果图先。



         其中左图是第一条直线是未启用反走样的效果，第二条直线启用了反走样；右上边一幅图像时启用了反走样的效果，右下边的图关闭了反走样。可以看出，两者的区别还是相当大的。
        下面对一些函数及其参数做一点说明：

painter.setPen(QPen(Qt::black, 3, Qt::DashDotLine, Qt::RoundCap));

         我们对照着API去看，第一个参数是画笔颜色，这里设置为黑色；第二个参数是画笔的宽度，以像素为单位，这里是5px；第三个是画笔样式，我们使用了DashDotLine，正如同其名字所示，是一个短线和一个点相间的类型；第四个是RoundCap，也就是圆形笔帽。

painter.setBrush(QBrush(Qt::green, Qt::Dense1Pattern));

        然后我们使用一个绿色的画刷填充，画了一个椭圆。

        下面介绍反走样函数：

painter.setRenderHint(QPainter::Antialiasing, true);

        这里设置Antialiasing属性为true，如果你学过图形学就会知道，这个长长的单词就是“反走样”。经过这句设置，我们就打开了QPainter的反走样功能。QPainter和OpenGL一样，是一个状态机，因此，只要这里我们打开了它，之后所有的代码都会是反走样绘制的了。若要关闭反走样功能：

painter.setRenderHint(QPainter::Antialiasing, false);

        看到这里你会发现，反走样的效果其实比不走样要好得多，那么，为什么不默认打开反走样呢？这是因为，反走样是一种比较复杂的算法，在一些对图像质量要求不高的应用中，是不需要进行反走样的。为了提高效率，一般的图形绘制系统，如Java2D、OpenGL之类都是默认不进行反走样的。

以下是代码：

//painter.h
#ifndef MYWIDGET_H
#define MYWIDGET_H

#include <QWidget>

class MyWidget : public QWidget
{
 Q_OBJECT

public:
 MyWidget(QWidget *parent = 0);

protected:
 void paintEvent(QPaintEvent *event);

};

#endif



//painter.cpp
#include <QtGui>

#include "painter.h"

MyWidget::MyWidget(QWidget *parent)
 :QWidget(parent)
{
 setFixedSize(250, 320);
 setWindowTitle(tr("Painter Demo"));
}

void MyWidget::paintEvent(QPaintEvent *event)
{
 QPainter painter(this);

 painter.setPen(Qt::blue);
 painter.drawLine(20, 77, 23, 250);

 painter.setRenderHint(QPainter::Antialiasing, true);
 painter.setPen(Qt::red);
 painter.drawLine(30, 77, 33, 250);

 painter.setPen(QPen(Qt::black, 3, Qt::DashDotLine, Qt::RoundCap));
 painter.setBrush(QBrush(Qt::green, Qt::Dense1Pattern));
 painter.drawEllipse(50, 20, 150, 80);

 painter.setRenderHint(QPainter::Antialiasing, false);
 painter.setPen(QPen(Qt::black, 3, Qt::DashDotLine, Qt::RoundCap));
 painter.setBrush(QBrush(Qt::green, Qt::Dense1Pattern));
 painter.drawEllipse(50, 200, 150, 80);
}



//main.cpp
#include <QApplication>

#include "painter.h"

int main(int argc, char **argv)
{
 QApplication app(argc,argv);
 MyWidget w;
 w.show();
 return app.exec();
}
