  • Qt学习:QPainter之渐变填充

            前面说了有关反走样的相关知识,下面来说一下渐变。渐变是绘图中很常见的一种功能,它是利用颜色插值使得两个或更多颜色之间能够平滑过渡,简单来说就是可以把几种颜色混合在一起,让它们能够自然地过渡,而不是一下子变成另一种颜色。它们常被用来创建二维图形的三维效果。渐变的算法比较复杂,写得不好的话效率会很低,好在很多绘图系统都内置了渐变的功能,Qt也不例外。渐变一般是用在填充里面的,所以,渐变的设置就是在QBrush里面。
            Qt支持三种类型的渐变,分别是线性渐变(QLinearGradient)、辐射渐变(QRadialGradient)、锥形渐变(QConicalGradient)。

            1、线性渐变由两个控制点定义,连接这两点的线上设置一系列的颜色断点。这些断点被钳位到浮点数0和1之间,0对应第一个控制点,1对应第二个控制点,两个指定断点之间的颜色由线性插值得出。如代码(以下给出paintEvent()函数里面的代码):

    void MyWidget::paintEvent(QPaintEvent *event)
    {
     QPainter painter(this);
     painter.setRenderHint(QPainter::Antialiasing, true);

     QLinearGradient linearGradient(60, 50, 200, 200);
     linearGradient.setColorAt(0.2, Qt::white);
     linearGradient.setColorAt(0.6, Qt::green);
     linearGradient.setColorAt(1.0, Qt::black);
     painter.setBrush(QBrush(linearGradient));
     painter.drawEllipse(50, 50, 200, 150);
    }

            这里0对应第一个控制点(60,50),1对应第二个控制点(200,200),之间用了三个颜色插值,效果如下图:





        2、辐射渐变由一个中心点、半径、一个焦点,以及颜色断点控制。中心点和半径定义一个圆。颜色从焦点向外扩散,焦点可以是中心点或者圆内的其他点。代码如下:

    void MyWidget::paintEvent(QPaintEvent *event)
    {
     QPainter painter(this);
     painter.setRenderHint(QPainter::Antialiasing, true);

     QRadialGradient radialGradient(130, 130, 100, 130, 130);
     radialGradient.setColorAt(0.0, Qt::white);
     radialGradient.setColorAt(0.6, Qt::black);
     radialGradient.setColorAt(0.8, Qt::green);
     painter.setBrush(QBrush(radialGradient));
     painter.drawEllipse(50, 50, 200, 150);
    }

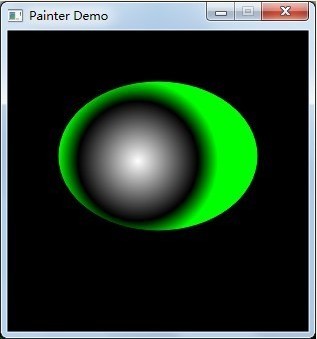

            这里QRadialGradient radialGradient(130, 130, 100, 130, 130);中前两个参数指定了中心点,第三个参数指定了半径,后两个参数指定了焦点,这里中心点和焦点是同一个点,所以看起来效果是从中心点向外均匀扩散。效果如下:



            3、锥形渐变由一个中心点和一个角度定义,颜色从x轴正向偏转一个角度开始,按给定颜色断点旋转扩散。代码如下:

    void MyWidget::paintEvent(QPaintEvent *event)
    {
     QPainter painter(this);
     painter.setRenderHint(QPainter::Antialiasing, true);

     QConicalGradient conicalGradient(150,150, 90);
     conicalGradient.setColorAt(0.2, Qt::white);
     conicalGradient.setColorAt(0.6, Qt::green);
     conicalGradient.setColorAt(0.8, Qt::black);
     painter.setBrush(QBrush(conicalGradient));
     painter.drawEllipse(50, 50, 200, 150);
    }

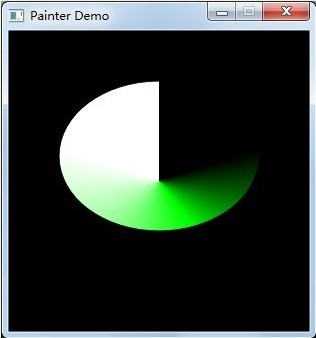

            这里定义(150,150)为中心点,从x轴正向开始偏转90度,然后按白绿黑旋转扩撒,效果如下:



            4、那么我们如何控制我们的线条也是渐变效果呢 ? 通常我们画线是用画笔来完成的,但是QPen是接收QBrush做参数的,也就是说,你可以利用一个QBrush创建一个QPen,这样,QBrush所有的填充效果都可以用在画笔上了!代码如下:

    void MyWidget::paintEvent(QPaintEvent *event)
    {
     QPainter painter(this);
     painter.setRenderHint(QPainter::Antialiasing, true);

     QLinearGradient linearGradient(60, 50, 200, 200);
     linearGradient.setColorAt(0.2, Qt::white);
     linearGradient.setColorAt(0.6, Qt::green);
     linearGradient.setColorAt(1.0, Qt::black);
     painter.setPen(QPen(QBrush(linearGradient),5));
     painter.drawEllipse(50, 50, 200, 150);
    }

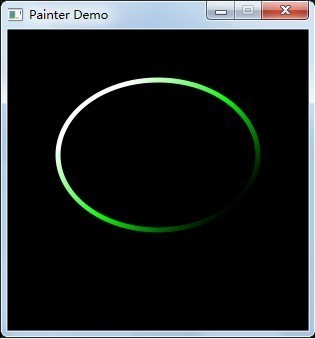

            下来看看我们的画线的渐变效果吧!
