原理图设计完，就要画板子了，这时需要一个PCB文件。有几种方法可以生成PCB文件：

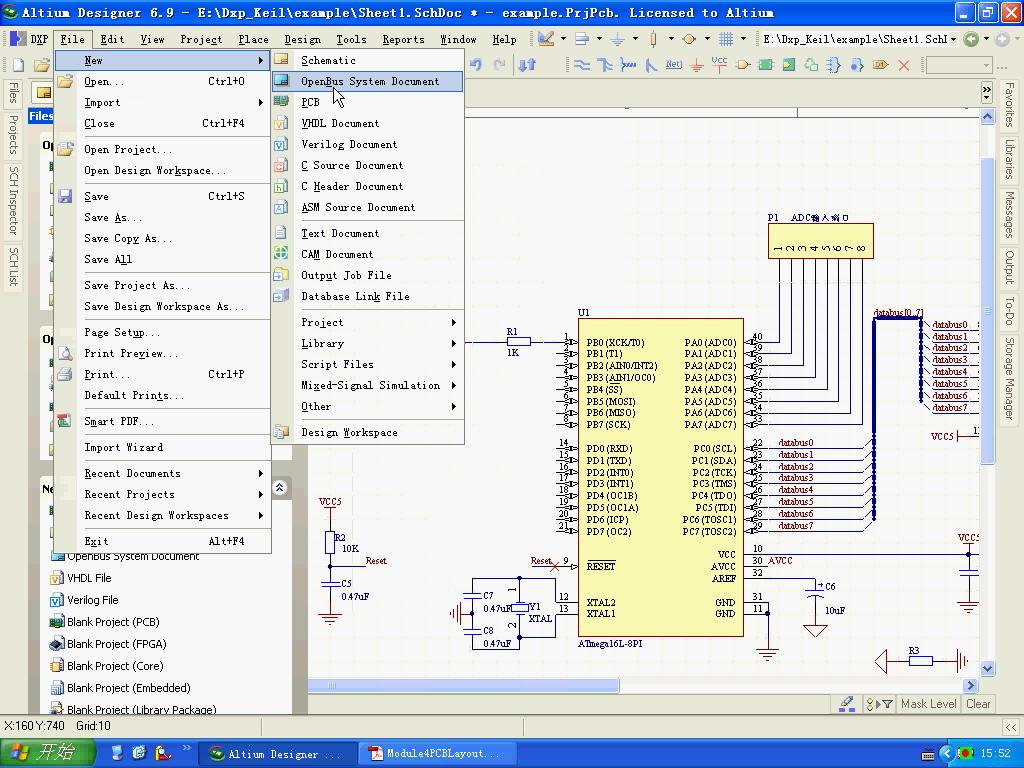

1、直接使用工具栏中的FILE->NEW->PCB进行建立，如下图
2、另一种较好的方法是使用PCB生成向导。

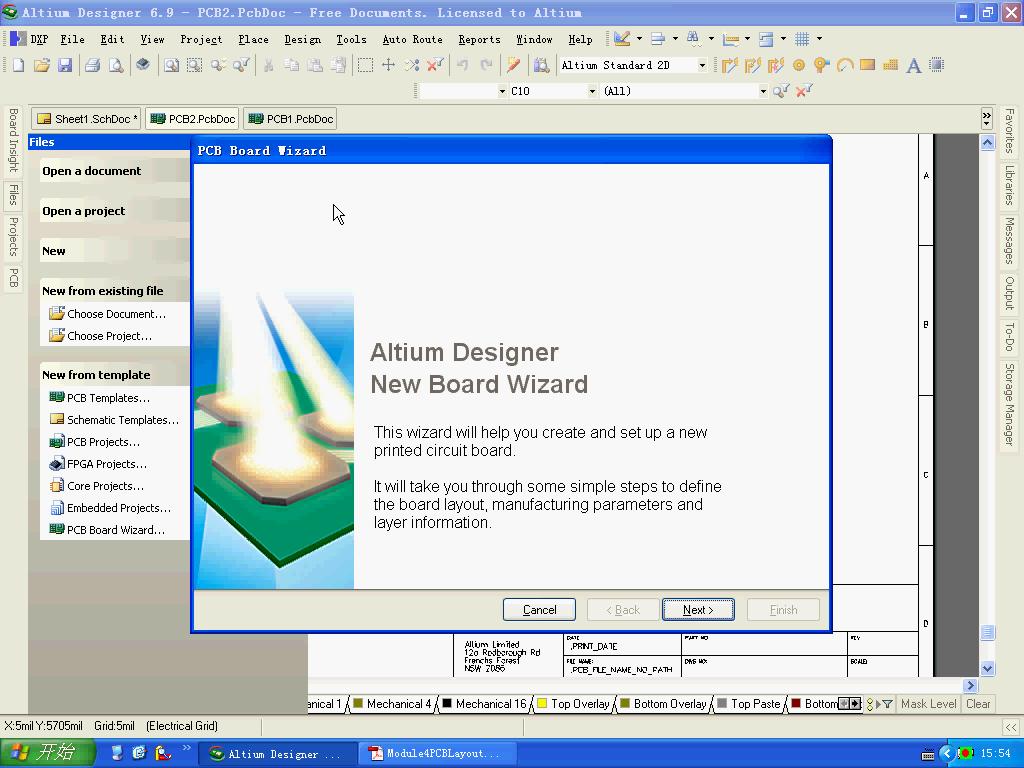

2.1下图中，在FILES->最下面的PCB BOARD WIZARD,点击就出来这个altium designer new board wizard.

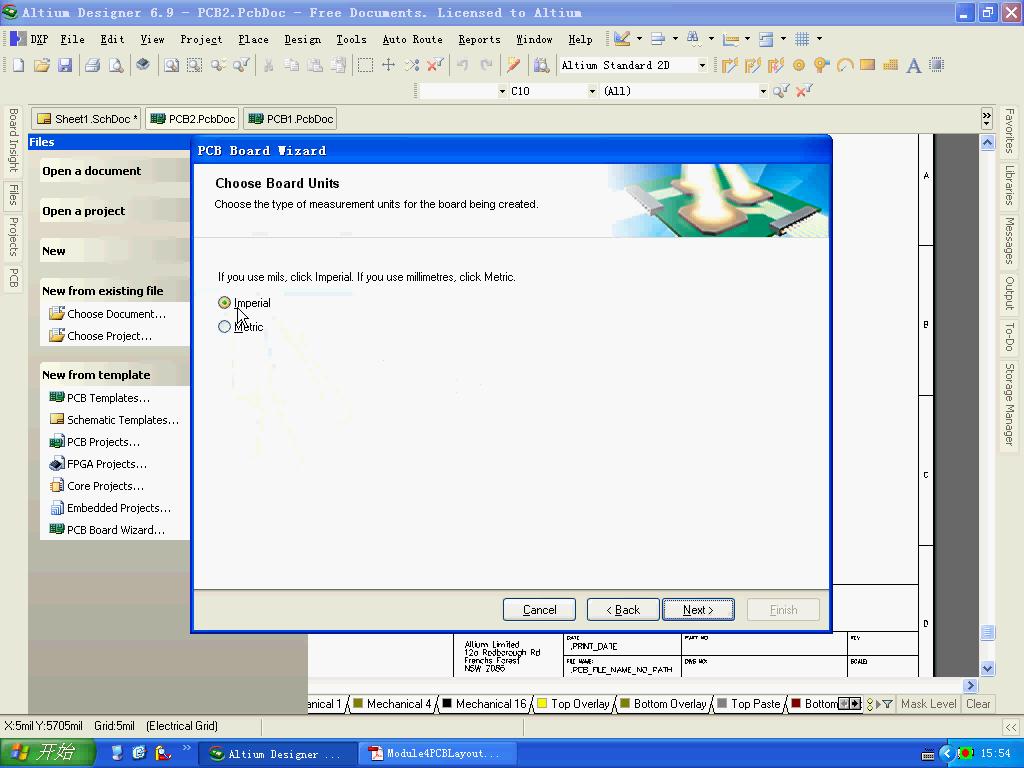

2.2NEXTt选择尺寸,英制还是米制

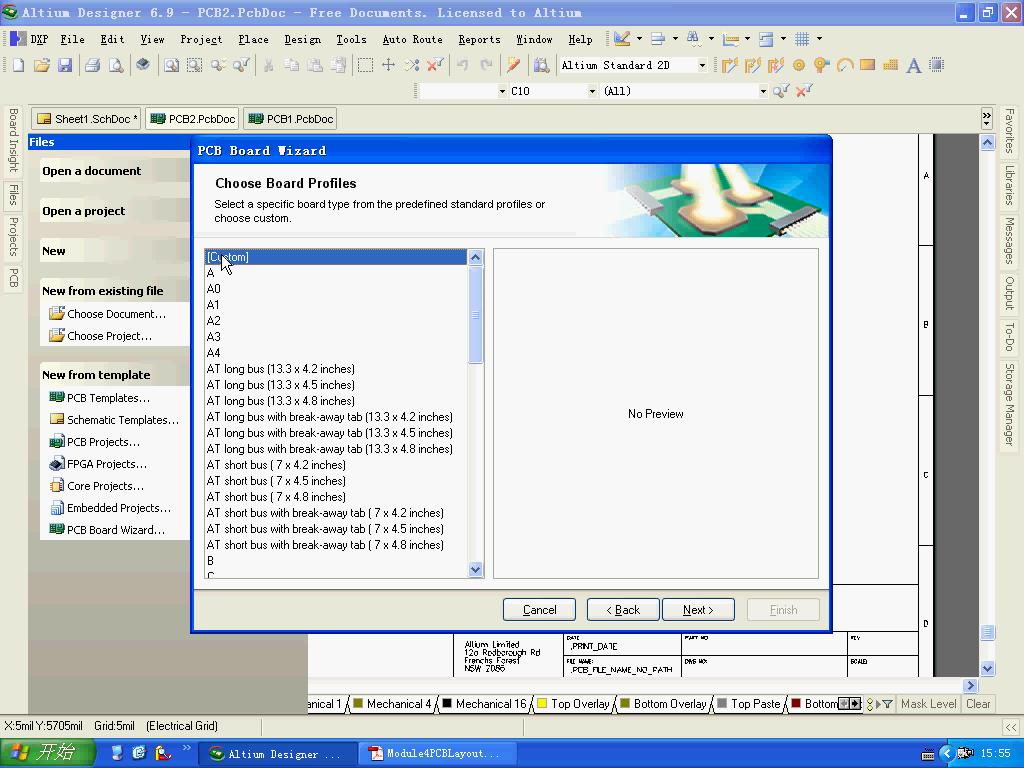

2.3NEXT到下面的图片，最上面的是custom定制，下面的都是模板，这里我们进行自己定制。

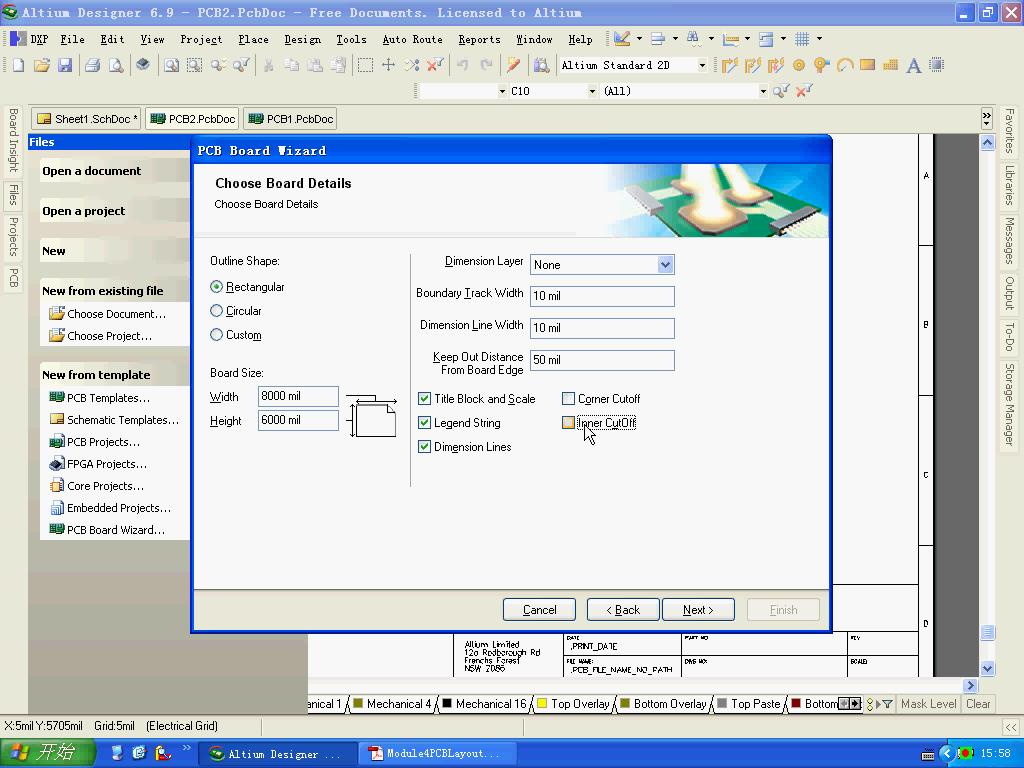

2.4NEXT如下图，这里选择板子的详细信息，有outline shapes,也就是外形轮廓，有矩形和原型或者自己定制，下面的board size是板子的大小。
右边的可以如下设置。

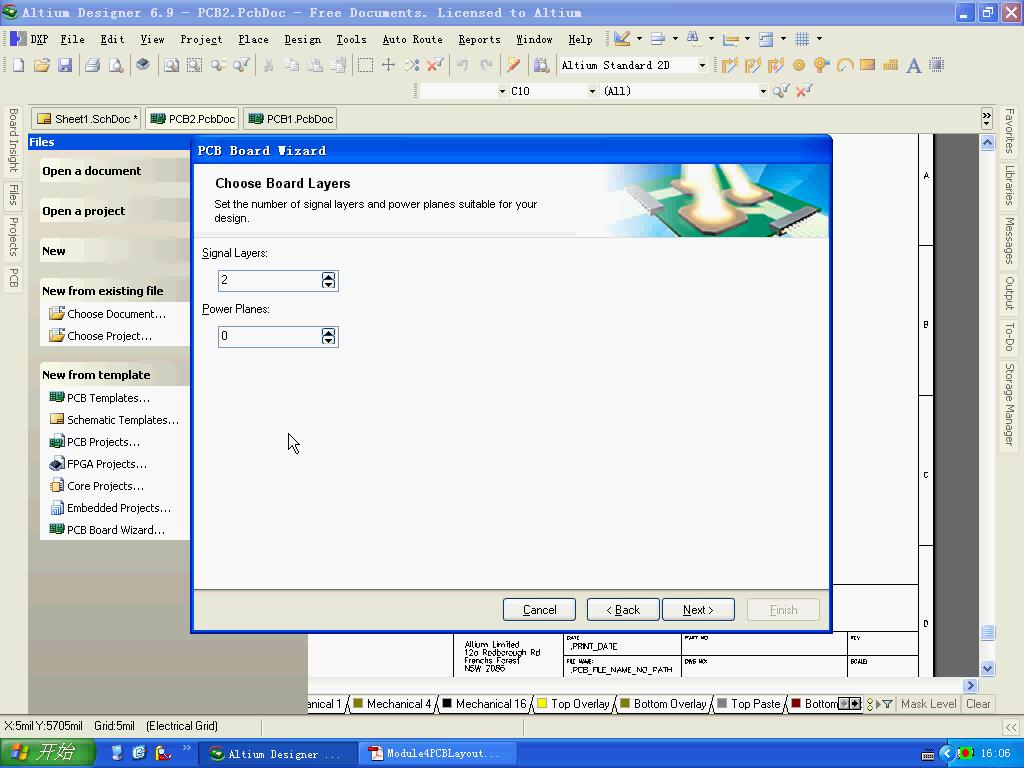

2.5 一直NEXT到下面这个图片。这里是选择板子的层数，下面图中的数字是两层板子。如果是四层那都是2和2了。以四层板子进行说明下
，上面的和地面的是信号层，中间的两层走的是电源层。

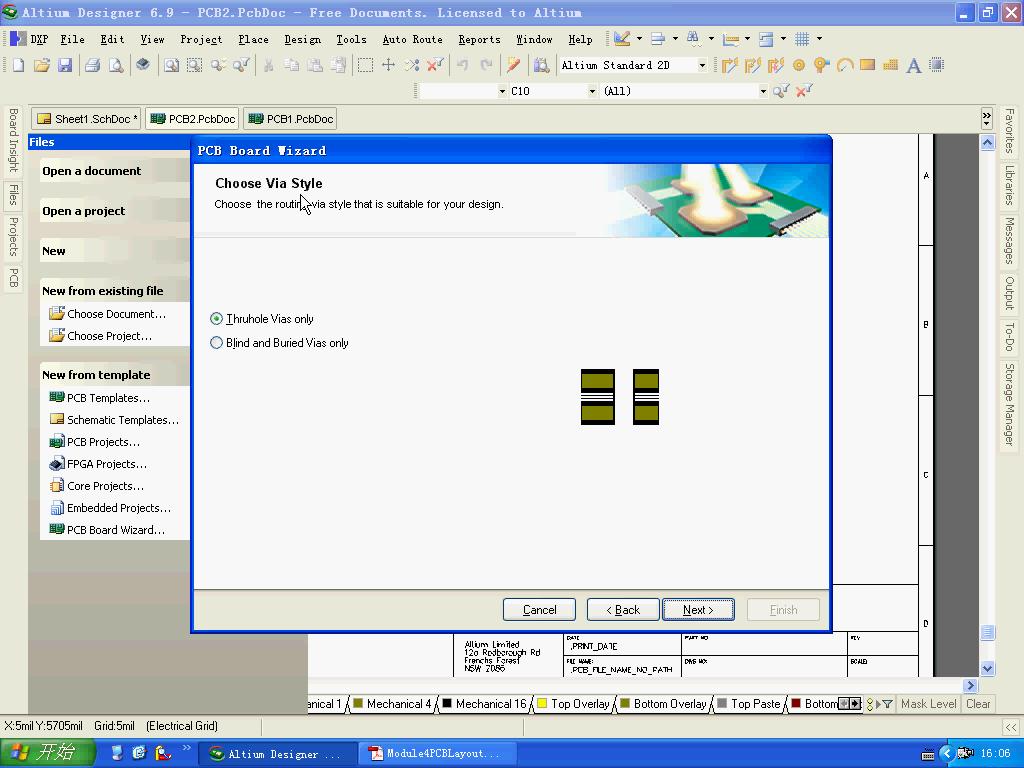

2.6 NEXT 下图，选择过孔的类型。第一个是通孔，第二个是盲孔或埋孔，可以选择看效果。双面板选择通孔

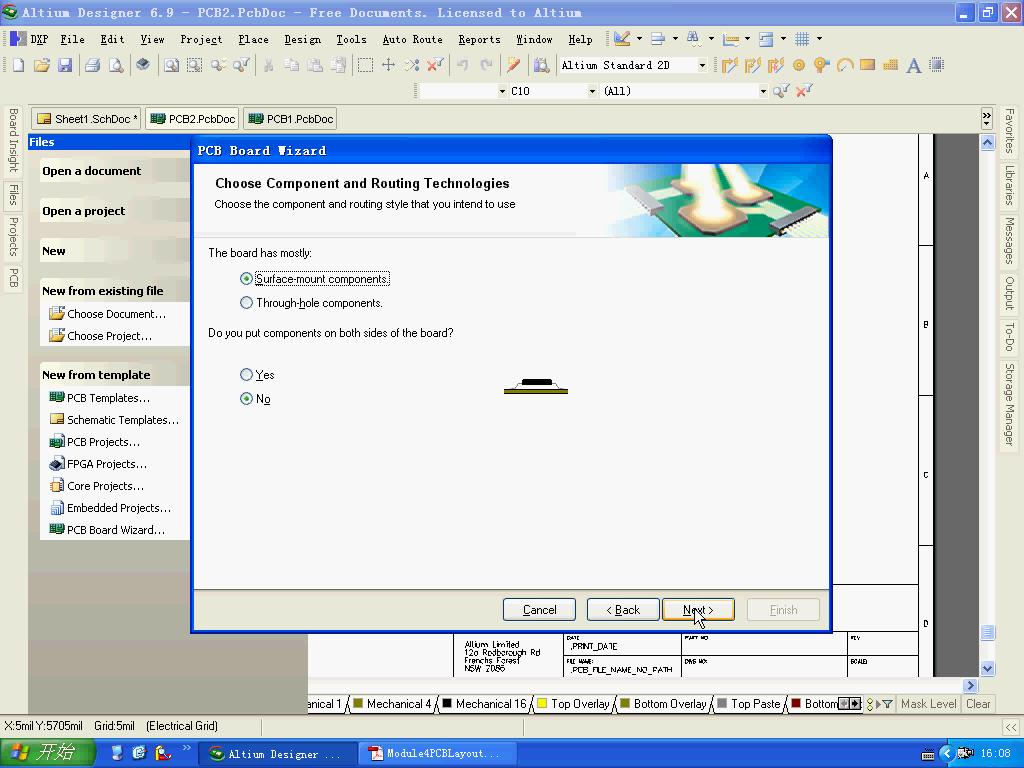

2.7 NEXT,选择板子上主要的元器件，是直插还是表贴

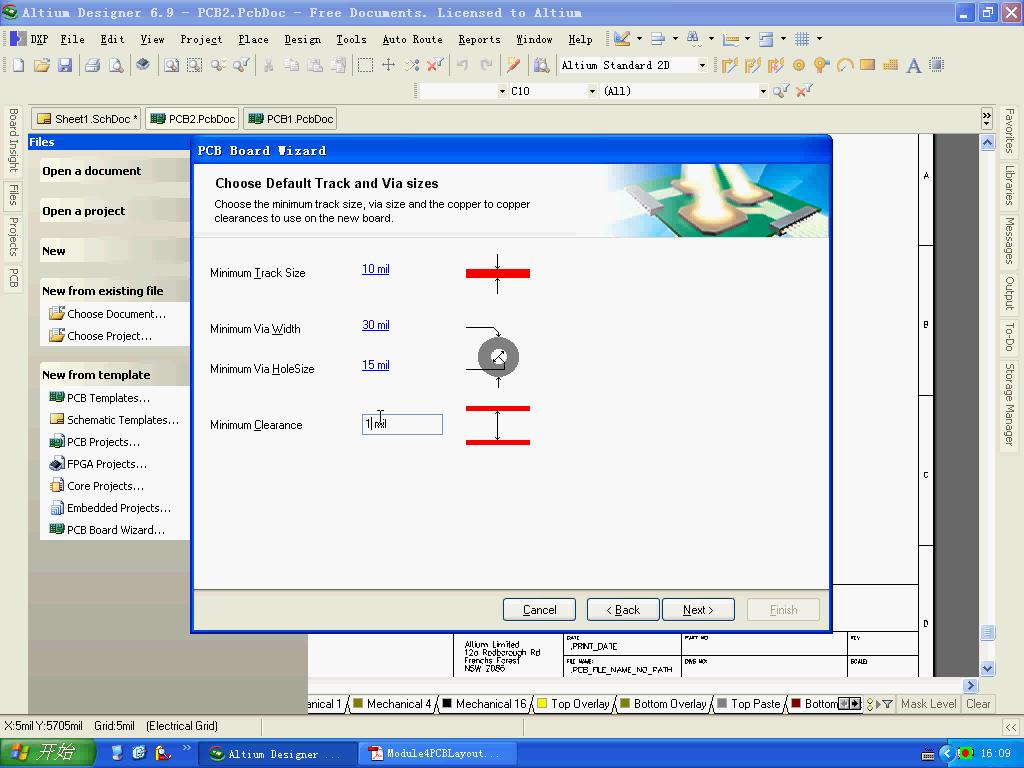

2.8 next 这里按照要求进行数据的设置，线宽，线间距之类的。
2.9下面就会出现finish，完成了PCB的创建。

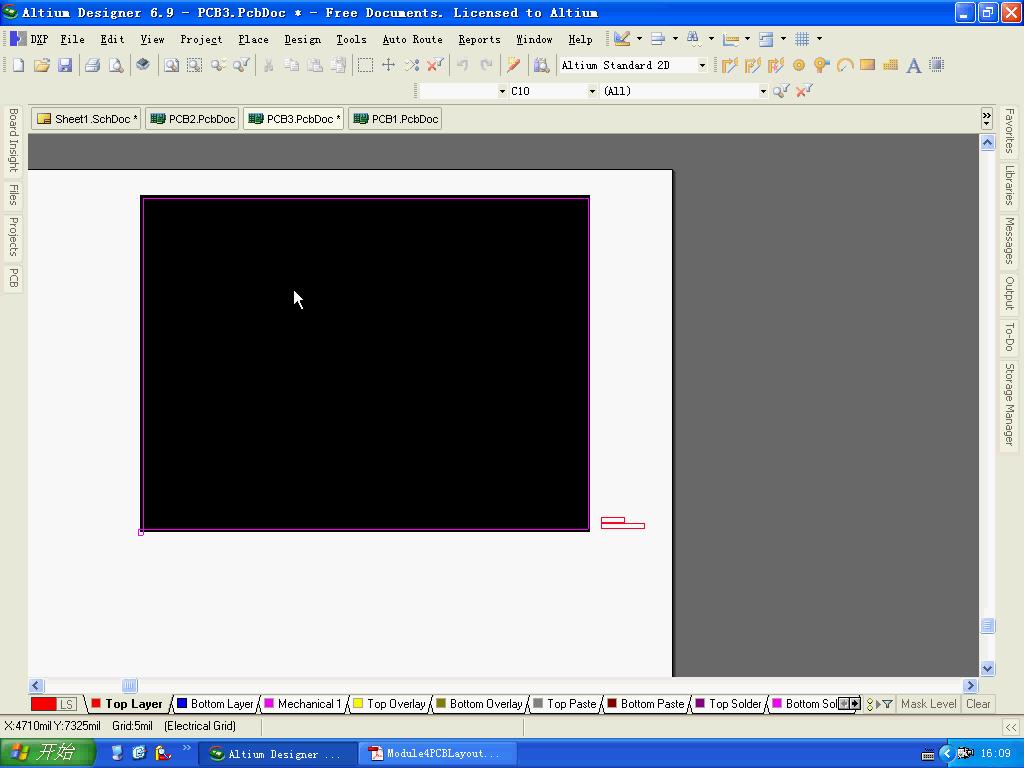

2.10上面的图中，黑色的PCB之后有个白色的区域，称之为sheet.可以设置使其不显示。

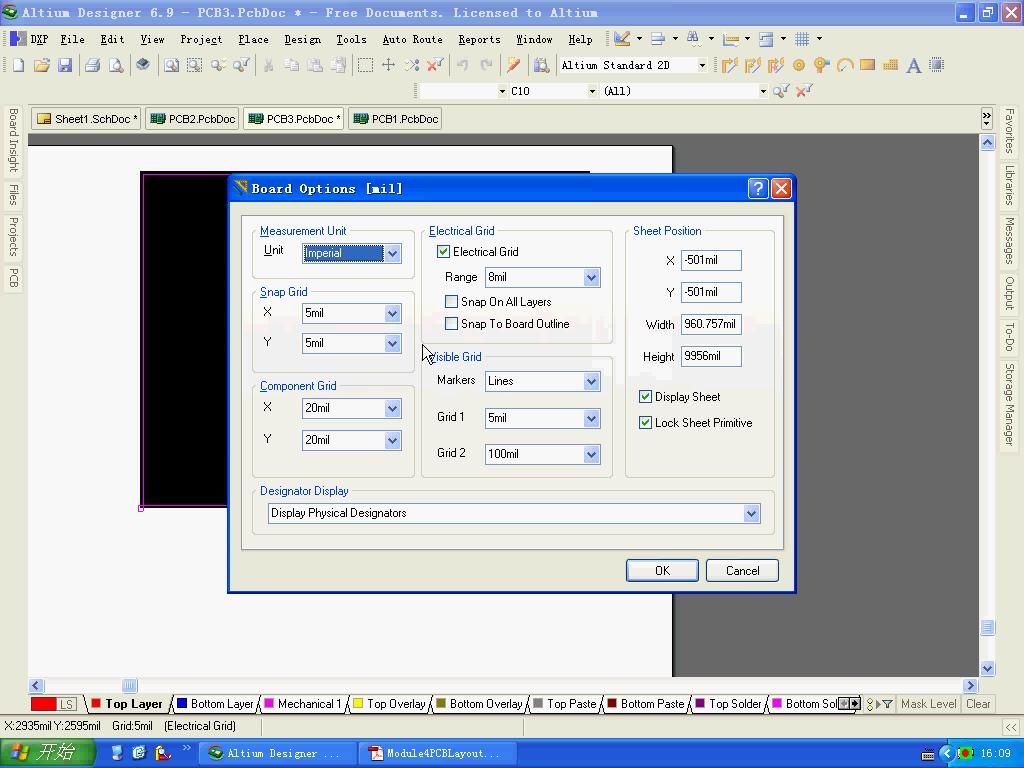

方法：右键->options->sheet,取消对display sheet的选择。

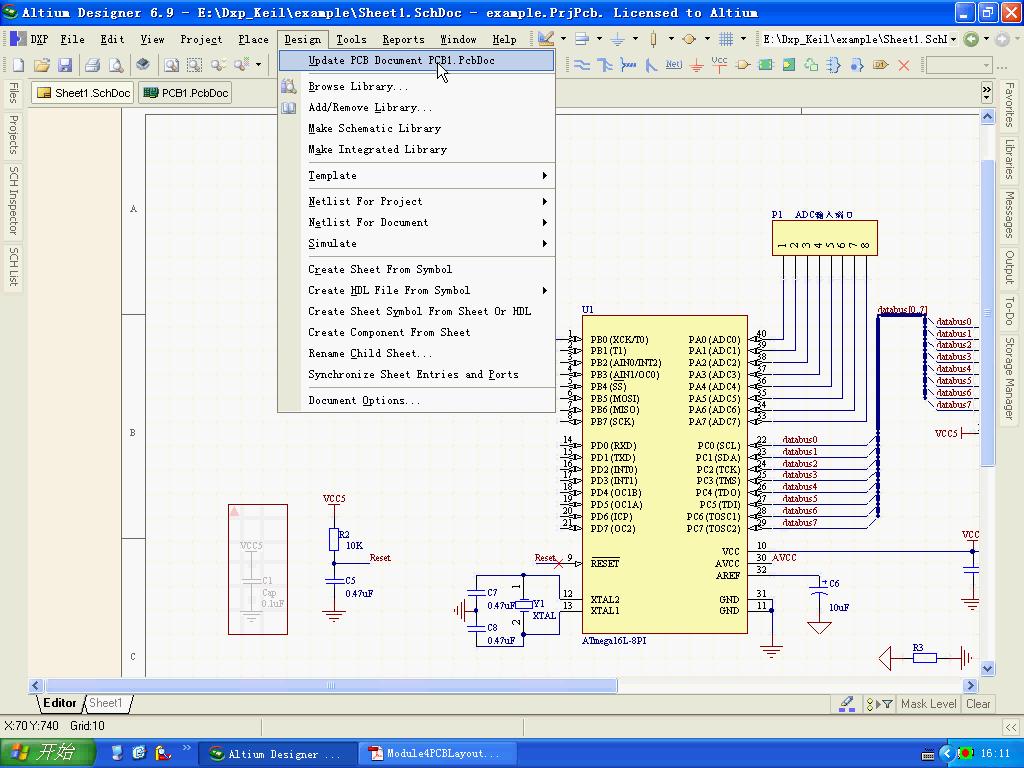

2.11将画好，封装处理好的原理图进行向PCB导入，如下图，design->下面的update。。。。，导入下面的后的图片如下下个图片所示

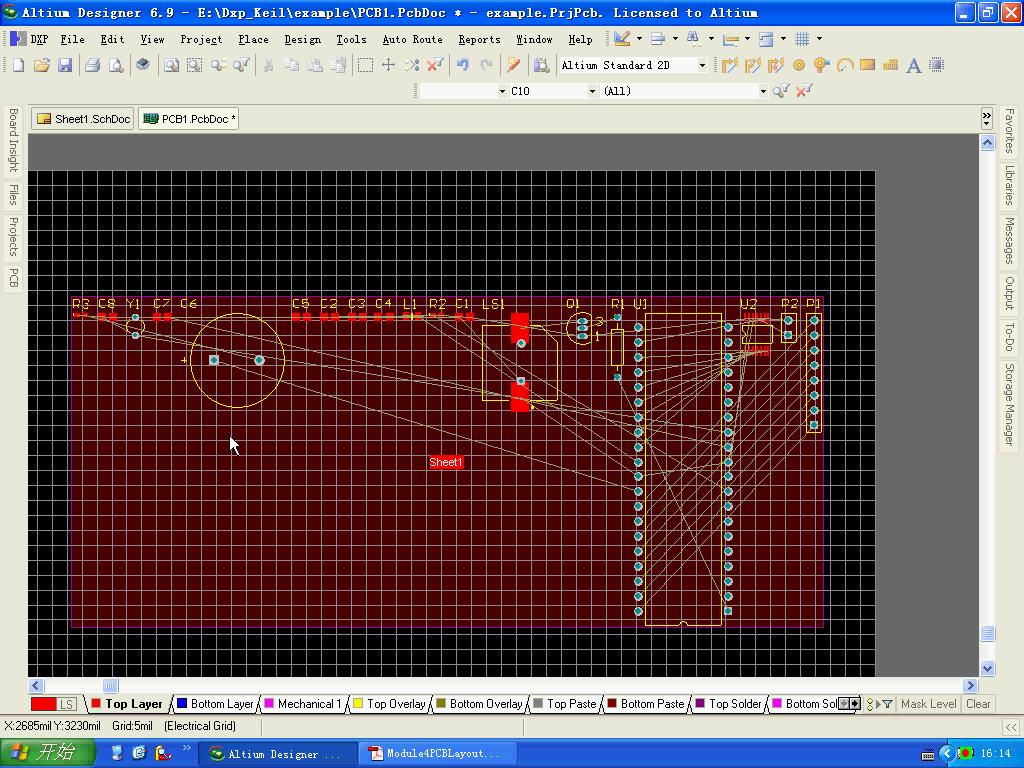

然后进行validate changes,execute changes,即可成功导入，如下图所示
