STM32学习笔记之__attribute__ ((at())绝对定位分析

STM32也会遇到这样的绝对定位的问题如下：

uint8_t   UART_RX_BUF[1024]   __attribute__ ((at(0X20001000)));   //就是将串口接收的数据定位到RAM中起始地址为0X20001000；



绝对定位要么定位到flash、要么定位到RAM,这里我们将定位在flash进行说明。



MDK如何实现将数据存储到FLASH指定地址？

      我们在烧录数据的时候，一般是从0x08000000开始按照顺序烧录到flash里面的，如何让数据能够定义到绝对地址如0800F000,就必须保证文件内数据也是存储在该地址，为了实现这个目的，MDK在生成文件时会填充0x00字段，从而确保能够将数据定义到

从实际情况也能验证这个原理，我以我的测试代码为例：

const u16 gFlashDefValue4[512] __attribute__((at(0x0800F000))) =  {0x1111, 0x1111, 0x1111, 0x0111, 0x0111,0x0111};

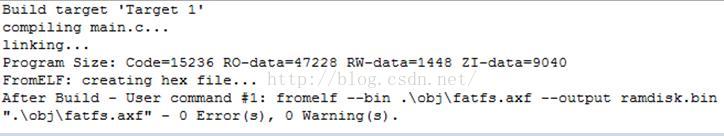

可以看到Code+ReadOnly= 15236+47228 = 62464
而gFlashDefValue4占绝对地址F000+512*2 = 62464

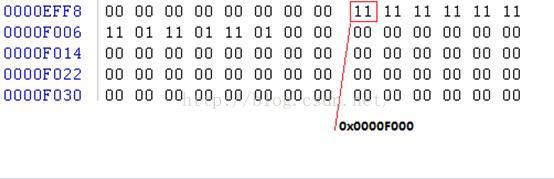

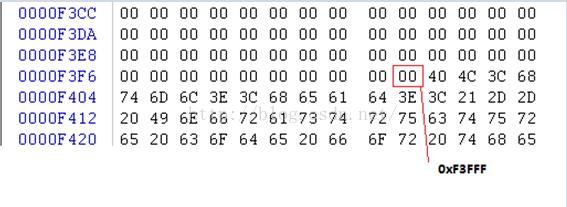

从生成的BIN文件也可以证实该观点:

如果你自己查看生成文件也可以发现中间填充了大量的0x00.但有一点要注意， FLASH定义绝对地址时要考虑ZI-Data的长度，否则可能会导致FLASH溢出。
