  • 【visio】数据流图

    率属于 软件和数据库

    又名 Gane-Sarson图,数据流图示描述系统数据流程关系的工具,它可以综合的反映出数据在系统中的来源、流动、处理和存储情况,可以将数据流形象具体的表现出来。

    在大型项目中,数据可能从一个组织跑到另一个组织,然后再跑到下一个组织,数据流动复杂,数据流图能将这些数据流动可视化地展示出来,从而给项目评估以及项目安排提供支持。

    1、案例

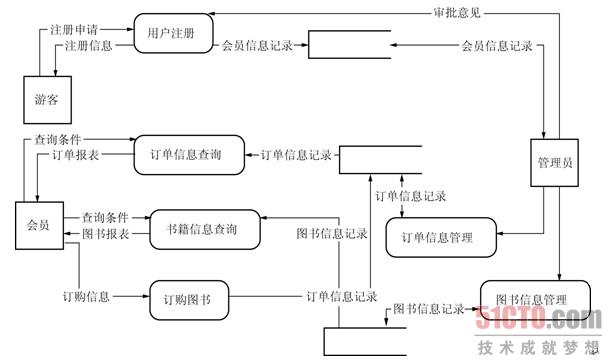

         先看下案例,直观感受下数据流图的样子

         a3059cdagbd8f8311bdc6



    2、创建

        新建>类别>软件和数据库>数据流模型图

        还有一个图是数据流表,这个是另一种图,这两者差别大。

    3、形状


        流程:它即可以消化数据也可以产生数据,入:即消化数据;出:产生数据。

        接口:一般是外部实体,比如说人、别的系统或者说是别的模块。

        数据存储:数据存储介质,入:存储数据;出:查询输出,输出数据。

        数据流:连接其他三个形状,它与流程图的区别在于,流程图的连接线一般是指活动、选择等,是一个动作,但这里是一个名词,是数据,也是数据流的核心之处,比如说订单数据、取消订单数据等。

    4、操作

        略。
