  • [转]基于clang插件的一种iOS包大小瘦身方案

    转自:http://mp.weixin.qq.com/s?__biz=MzA3ODg4MDk0Ng==&mid=2651112856&idx=1&sn=b2c74c62a10b4c9a4e7538d1ad7eb739

    iOS包瘦身,对于一般团队来说并不是优化的首要目标,但是对于一些安装包已经超限的团队来说非常关键。微信和阿里移动安全都分享过相关的内容,后者采用的是去除无用代码的思路,感兴趣的同学可以阅读:

    而本文则将这个思路发挥到了极致,欢迎阅读:

    引子

    包瘦身,包瘦身,包瘦身,重要的事情说三遍。

    最近公司一款iOS APP(本文只讨论使用Objective C开发的iOS安装包)一直在瘦身,我们团队的APP也愈发庞大了。而要解决这个问题,思路主要集中在两个方向,资源和代码。资源主要在于图片,方法包括移除未被引用的图片,只使用一套图片(2x或3x),图片伸缩等;代码层面主要思路包括重构消除冗余,linkmap中selector引用分析等。除此之外,有没有别的路径呢?

    众所周知,代码之间存在调用关系。假设iOS APP的主入口为-[UIApplication main],则所有开发者的源代码(包括第三方库)可分为两类:存在一条调用路径,使得代码可以被主入口最终调用(称此类代码为被最终调用);不存在一条调用路径,使得代码最终不能被主入口调用(称此类代码为未被最终调用)。

    假设有一个源代码级别的分析工具(或编译器),可以辅助分析代码间的调用关系,这样就使得分析最终被调用代码成为可能,剩下的就是未被最终调用的代码。

    这种工具目前有成熟可用的吗?答案是肯定的,就是clang插件。除可用于分析未被最终调用代码外,clang还可辅助发现重复代码。

    LLVM与clang插件

    LLVM工程包含了一组模块化,可复用的编辑器和工具链。同其名字原意(Low Level Virtual Machine)不同的是,LLVM不是一个首字母缩写,而是工程的名字。目前LLVM包含的主要子项目包括:

    1. LLVM Core:包含一个现在的源代码/目标设备无关的优化器,一集一个针对很多主流(甚至于一些非主流)的CPU的汇编代码生成支持。

    2. Clang:一个C/C++/Objective-C编译器,致力于提供令人惊讶的快速编译,极其有用的错误和警告信息,提供一个可用于构建很棒的源代码级别的工具.

    3. dragonegg: gcc插件,可将GCC的优化和代码生成器替换为LLVM的相应工具。

    4. LLDB:基于LLVM提供的库和Clang构建的优秀的本地调试器。

    5. libc++、libc++ ABI: 符合标准的,高性能的C++标准库实现,以及对C++11的完整支持。

    6. compiler-rt:针对__fixunsdfdi和其他目标机器上没有一个核心IR(intermediate representation)对应的短原生指令序列时,提供高度调优过的底层代码生成支持。

    7. OpenMP: Clang中对多平台并行编程的runtime支持。

    8. vmkit:基于LLVM的Java和.NET虚拟机实

    9. polly: 支持高级别的循环和数据本地化优化支持的LLVM框架。

    10. libclc: OpenCL标准库的实现

    11. klee: 基于LLVM编译基础设施的符号化虚拟机

    12. SAFECode:内存安全的C/C++编译器

    13. lld: clang/llvm内置的链接器

    作为LLVM提供的编译器前端,clang可将用户的源代码(C/C++/Objective-C)编译成语言/目标设备无关的IR(Intermediate Representation)实现。其可提供良好的插件支持,容许用户在编译时,运行额外的自定义动作。

    我们的目标是使用clang插件减少包大小。其原理是,针对目标工程,基于clang的插件特性,开发者可以编写插件以分析所有源代码。编译过程中,将插件作为clang的参数载入并生成各种中间文件。编译完成后,还需编写一个工具去分析所有包含源码的方法(包括用户编写,以及引入的第三方库源代码),检查这些方法中哪些最终可被程序主入口调用,剩余即是疑似无用代码。简单的一个复查,移除那些确定无用的代码,重新编译,便可以有效去除无用的代码从而减少包大小。

    本文相关内容如下:

    1. 如何编写一个clang插件并集成到Xcode

    2. 如何实现代码级别的包瘦身

    3. 局限与个性化定制

    4. 其他

    如何编写一个clang插件并集成到Xcode

    Clone clang源码并编译安装

    cd /opt

    sudo mkdir llvm

    sudo chown `whoami` llvm

    cd llvm

    export LLVM_HOME=`pwd`

    git clone -b release_39 git@github.com:llvm-mirror/llvm.git llvm

    git clone -b release_39 git@github.com:llvm-mirror/clang.git llvm/tools/clang

    git clone -b release_39 git@github.com:llvm-mirror/clang-tools-extra.git llvm/tools/clang/tools/extra

    git clone -b release_39 git@github.com:llvm-mirror/compiler-rt.git llvm/projects/compiler-rt

    mkdir llvm_build

    cd llvm_build

    cmake ../llvm -DCMAKE_BUILD_TYPE:STRING=Release

    make -j`sysctl -n hw.logicalcpu`

    编写clang插件

    要实现自定义的clang插件(以C++ API为例),应按照以下步骤:

    1. 自定义继承自
      clang::PluginASTAction(基于consumer的抽象语法树(Abstract Syntax Tree/AST)前端Action抽象基类)
      clang::ASTConsumer(用于客户读取抽象语法树的抽象基类),
      clang::RecursiveASTVisitor(前序或后续地深度优先搜索整个抽象语法树,并访问每一个节点的基类)等基类。

    2. 根据自身需要重载
      PluginASTAction::CreateASTConsumer
      PluginASTAction::ParseArgs
      ASTConsumer::HandleTranslationUnit
      RecursiveASTVisitor::VisitDecl
      RecursiveASTVisitor::VisitStmt
      等方法,实现自定义的分析逻辑。

    3. 注册插件
      static FrontendPluginRegistry::Add<MyPlugin> X("my-plugin-       name", "my-plugin-description");

    更多clang插件:http://clang.llvm.org/docs/ExternalClangExamples.html

    编译生成插件(dylib)

    假定你的clang插件源文件为your-clang-plugin-source.cpp,需生成的插件名为your-clang-plugin-name.dylib,可以使用如下命令(载入了llvm,clang的include路径,生成的相关lib等)生成:

    clang -std=c++11 -stdlib=libc++ -L/opt/local/lib -L/opt/llvm/llvm_build/lib -I/opt/llvm/llvm_build/tools/clang/include -I/opt/llvm/llvm_build/include -I/opt/llvm/llvm/tools/clang/include -I/opt/llvm/llvm/include -dynamiclib -Wl,-headerpad_max_install_names -lclang -lclangFrontend -lclangAST -lclangAnalysis -lclangBasic -lclangCodeGen -lclangDriver -lclangFrontendTool -lclangLex -lclangParse -lclangSema -lclangEdit -lclangSerialization -lclangStaticAnalyzerCheckers -lclangStaticAnalyzerCore -lclangStaticAnalyzerFrontend -lLLVMX86CodeGen -lLLVMX86AsmParser -lLLVMX86Disassembler -lLLVMExecutionEngine -lLLVMAsmPrinter -lLLVMSelectionDAG -lLLVMX86AsmPrinter -lLLVMX86Info -lLLVMMCParser -lLLVMCodeGen -lLLVMX86Utils -lLLVMScalarOpts -lLLVMInstCombine -lLLVMTransformUtils -lLLVMAnalysis -lLLVMTarget -lLLVMCore -lLLVMMC -lLLVMSupport -lLLVMBitReader -lLLVMOption -lLLVMProfileData -lpthread -lcurses -lz -lstdc++ -fPIC -fno-common -Woverloaded-virtual -Wcast-qual -fno-strict-aliasing -pedantic -Wno-long-long -Wall -Wno-unused-parameter -Wwrite-strings -fno-rtti -fPIC your-clang-plugin-source.cpp -o your-clang-plugin-name.dylib

    与Xcode集成

    下载XcodeHacking.zip:https://raw.githubusercontent.com/kangwang1988/kangwang1988.github.io/master/others/XcodeHacking.zip

    使用命令行编译时,可以用如下方式载入插件:

    clang++ *** -Xclang -load -Xclang path-of-your-plugin.dylib -Xclang -add-plugin -Xclang your-pluginName -Xclang -plugin-arg-your-pluginName -Xclang your-pluginName-param

    要在Xcode中使用clang插件,需要如下hack Xcode.

    sudo mv HackedClang.xcplugin xcode-select -print-path/../PlugIns/Xcode3Core.ideplugin/Contents/SharedSupport/Developer/Library/Xcode/Plug-ins

    sudo mv HackedBuildSystem.xcspec xcode-select -print-path/Platforms/iPhoneSimulator.platform/Developer/Library/Xcode/Specifications

    在Xcode->Target-Build Settings->Build Options->Compiler for C/C++/Objective-C选择Clang LLVM Trunk即可使得Xcode使用上文生成的的clang来编译。至于其他命令行参数均可通过Xcode中的编译选项设置完成。

    如何实现代码级别的包瘦身

    本文所说的代码指的是OC中的形如-/+[Class method:*]这种形式的代码,调用关系典型如下:

    @interface ViewController : UIViewController

    @end

    @implementation ViewController

    - (void)viewDidLoad {

     [super viewDidLoad];

     [self.view setBackgroundColor:[UIColor redColor]];

    }

    @end

    则称:-[ViewController viewDidLoad]调用了:
    -[UIViewController viewDidLoad]
    -[ViewController view](语法糖)
    +[UIColor redColor]
    -[UIView setBackgroundColor:]

    这种调用关系可在clang遍历抽象语法树的时候得到。由于编译器访问抽象语法树时存在嵌套关系,如上例:编译器在访问类实现ViewController的时候,嵌套了访问-[ViewController viewDidLoad]的方法实现,而在访问-[ViewController viewDidLoad]的方法实现的时候,嵌套了访问消息发送-[UIViewController viewDidLoad](对应源码[super viewDidLoad]),-[ViewController view](对应源码self.view),+[UIColor redColor](对应源码[UIColor redColor]),-[UIView setBackgroundColor:](对应源码[self.view setBackgroundColor:[UIColor redColor]])等,这样通过记录相关信息即可了解我们关注的方法间调用关系。

    数据结构

    为了分析调用关系,用到的中间数据结构如下:

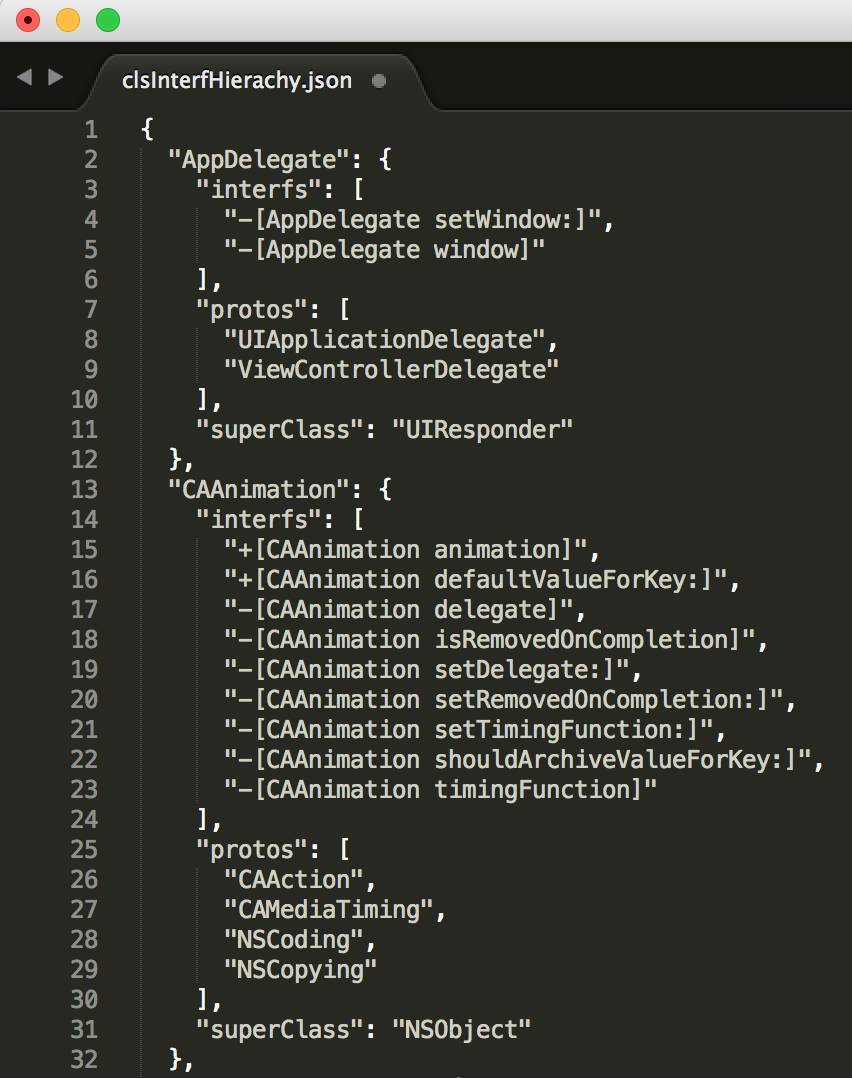

    类接口与继承体系(clsInterfHierachy)

    此数据结构记录了所有位于抽象语法树上的接口内容,最终的解析结果如下图所示:

    以AppDelegate为例,interfs代表其提供的接口(注:它的property window对应的getter和setter也被认为是interf一部分);isInSrcDir代表此类是否位于用户目录(将workspace的根目录作为参数传给clang)下,protos代表其遵守的协议,superClass代表接口的父类。

    这些信息获取入口位于VisitDecl(Decl *decl)的重载函数里,相关的decl有:

    • ObjCInterfaceDecl(接口声明)

    • ObjCCategoryDecl(分类声明)

    • ObjCPropertyDecl(属性声明)

    • ObjCMethodDecl(方法声明)

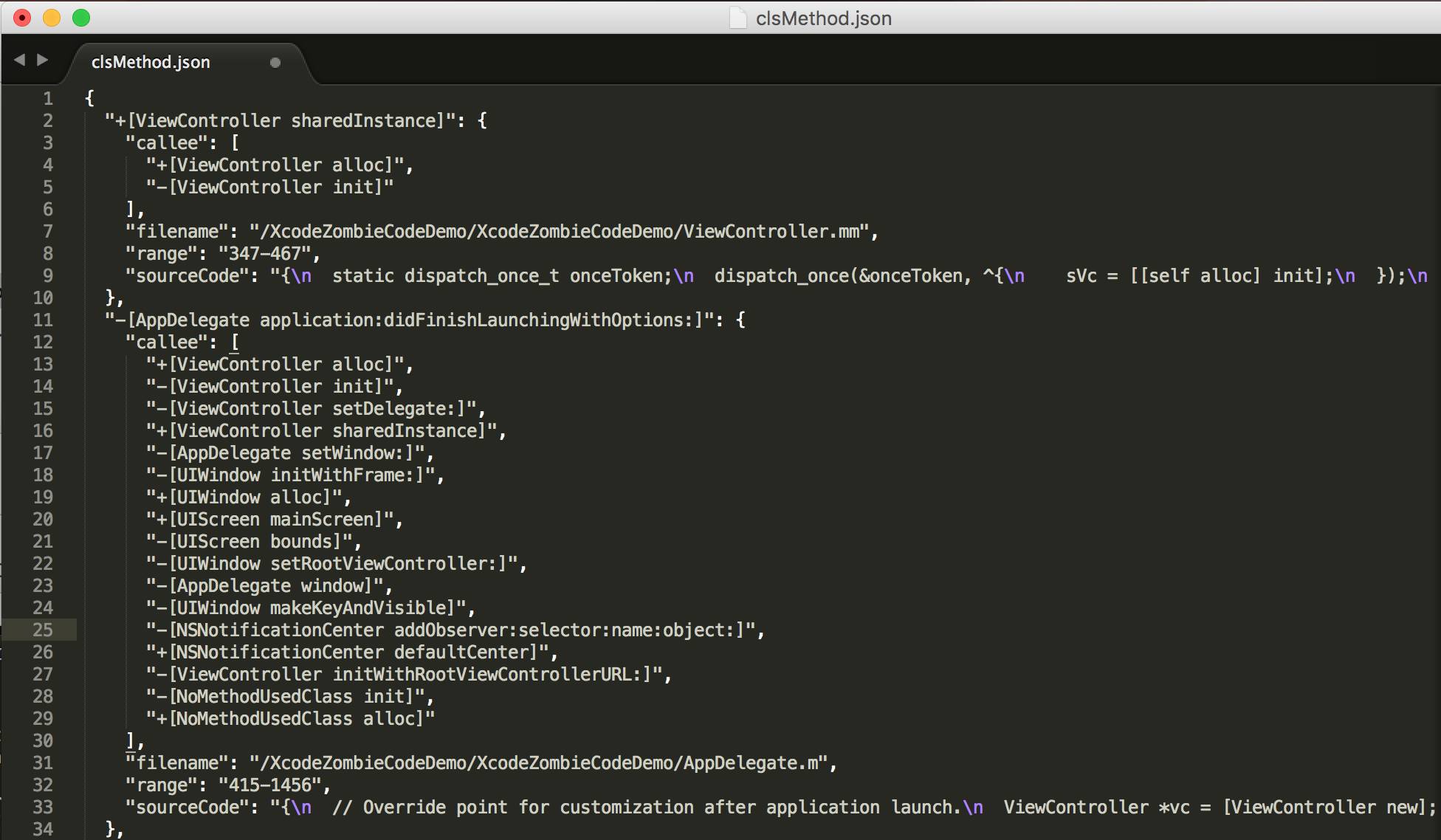

    接口方法调用(clsMethod)

    此数据结构记录了所有包含源代码的OC方法,最终解析结果如下所示:

    -[AppDelegate application:didFinishLaunchingWithOptions:]为例,callee代表其调用到的接口(此处为可以明确类型的,对于形如id<XXXDelegate>后文介绍),filename为此方法所在的文件名,range为方法所在的范围,sourceCode为方法的具体实现源代码。

    这些信息获取入口位于VisitDecl(Decl *decl)VisitStmt(Stmt *stmt)的重载函数里,相关的decl有ObjCMethodDecl(方法声明),stmt有ObjCMessageExpr(消息表达式)

    此处除过正常的-/+[Class method:*]外,还有其他较多的需要考虑的情形,已知且支持的分析包括:

    • NSObject协议的performSelector方法簇
      [obj performSelector:@selector(XXX)]不仅包含[obj performSelector:]也包含[obj XXX].(下同)

    • 手势/按钮的事件处理selector
      addTarget:action:/initWithTarget:action:/addTarget:action:forControlEvents:

    • NSNotificationCener添加通知处理Selector
      addObserver:selector:name:object:

    • UIBarButtonItem添加事件处理Selector
      initWithImage:style:target:action:/initWithImage:landscapeImagePhone:style:target:action:/initWithTitle:style:target:action:/initWithBarButtonSystemItem:target:action:

    • Timer
      scheduledTimerWithTimeInterval:target:selector:userInfo:repeats:/timerWithTimeInterval:target:selector:userInfo:repeats:/initWithFireDate:interval:target:selector:userInfo:repeats:

    • NSThread
      detachNewThreadSelector:toTarget:withObject:/initWithTarget:selector:object:

    • CADisplayLink
      displayLinkWithTarget:selector:

    • KVO机制
      addObserver:forKeyPath:options:context:,不同于别的都要处理方法本身调用和对应target:selector调用,这里KVO的addObserver则暗含了observeValueForKeyPath:ofObject:change:context:

    • IBAction机制
      如基于xib/Storyboard的ViewController中-(IBAction)onBtnPressed:(id)sender方法,认为暗含了+[ViewController的 alloc]对于+[ViewController的 onBtnPressed:]的调用关系。

    • [XXX new]
      包含+[XXX alloc]-[XXX init]

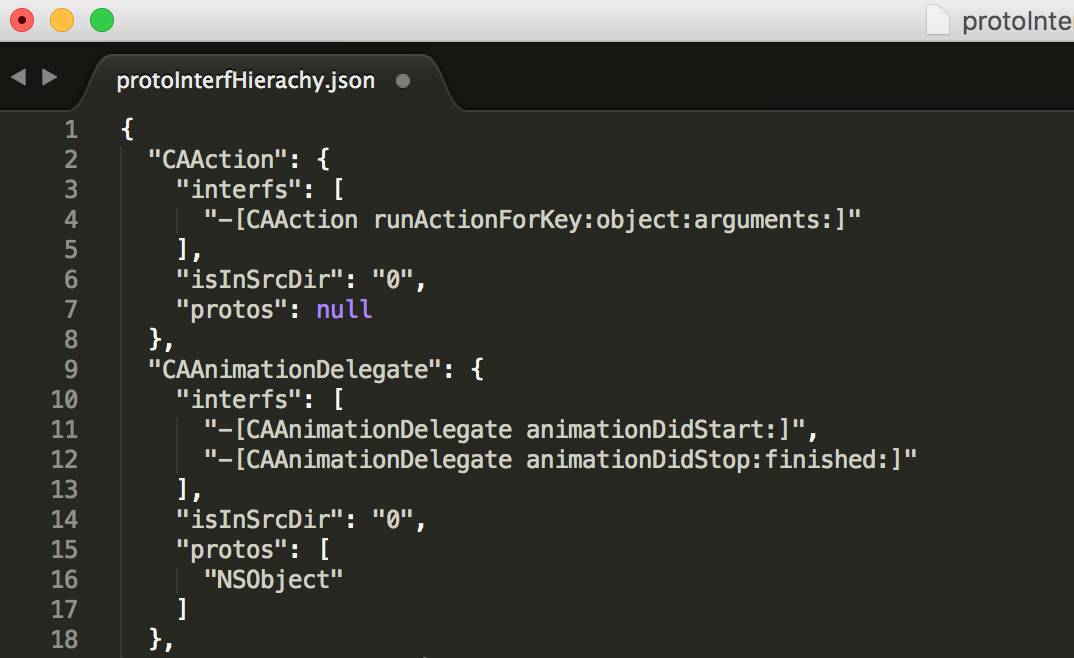

    协议的接口与继承体系(protoInterfHierachy)

    此数据结构记录了所有位于抽象语法树上的协议内容,最终的解析结果如下图所示:

    其中各字段定义同clsInterfHierachy.
    这些信息获取入口位于VisitDecl(Decl *decl)的重载函数里,相关的decl有:

    • ObjCProtocolDecl(协议声明)

    • ObjCPropertyDecl(属性声明)

    • ObjCMethodDecl(方法声明)

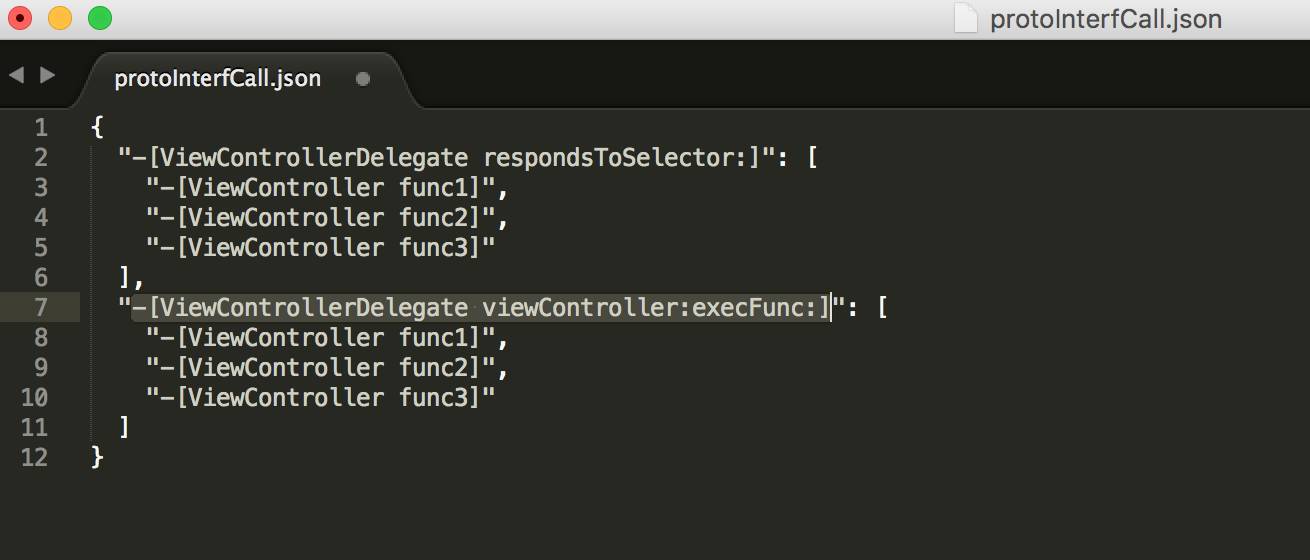

    协议方法的调用(protoInterfCall)

    此数据结构记录了所有如:-[ViewController func1]调用了-[id<ViewControllerDelegate> viewController:execFunc:]的形式,最终结果如下所示:

    这些信息获取入口位于VisitStmt(Stmt *stmt)的重载函数里,相关的stmt是ObjCMessageExpr.

    添加通知

    以第一条记录为例,其意思是说-[AppDelegate onViewControllerDidLoadNotification:]作为通知kNotificationViewControllerDidLoad的Selector,在-[AppDelegate application:didFinishLaunchingWithOptions:]中被添加。

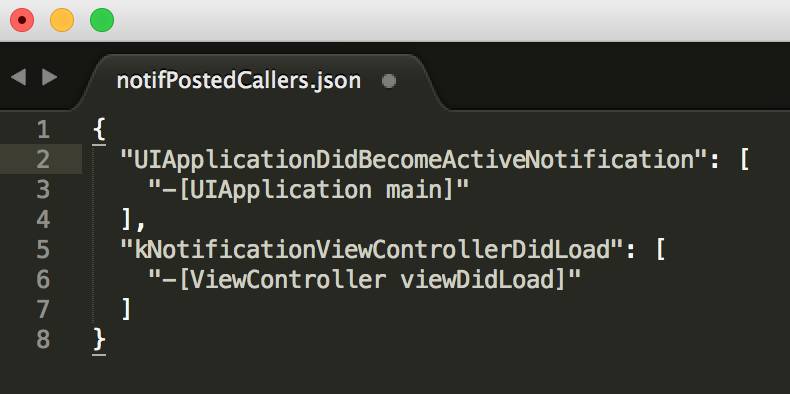

    发送通知

    第一条记录中,作为系统级别的通知,将被认为被APP主入口调用。
    第二条记录则说明了,-[ViewController viewDidLoad]发送了kNotificationViewControllerDidLoad。

    如果-[AppDelegate application:didFinishLaunchingWithOptions:]-[UIApplication main](假定的主入口)调用,且-[ViewController viewDidLoad]被调用,则-[AppDelegate onViewControllerDidLoadNotification:]被调用。其中,如果通知是系统通知,则只需要-[AppDelegate application:didFinishLaunchingWithOptions:]被调用即可。

    这些信息获取入口位于VisitStmt(Stmt *stmt)的重载函数里,相关的stmt有ObjCMessageExpr.为了简单处理,此处只处理形如addObserver:self这种(也是最常见的情况),否则Argu作为Expr*分析起来会很复杂。PS.系统通知和本地通知的区别使用了名称上的匹配(系统通知常以NS,UI,AV开头以Notification结束).

    重复代码分析

    此处的重复代码针对的是某两个(或两个以上)-/+[Class method:*]的实现是一模一样的。参考上文提到的clsMethod中的sourceCode,可以获得每一个方法实现的源代码。同时为了消除诸如格式上的差异(如多了一个空格,少了一个空格之类)引起的差异,先基于clang提供的format功能,按照某种风格(google/llvm等)将所有方法实现源码格式化,再进行分析即可。

    使用LLVM风格将代码format:

    find $prjDir -type f -name "*.m" | xargs /opt/llvm/llvm_build/bin/clang-format -i -style=LLVM

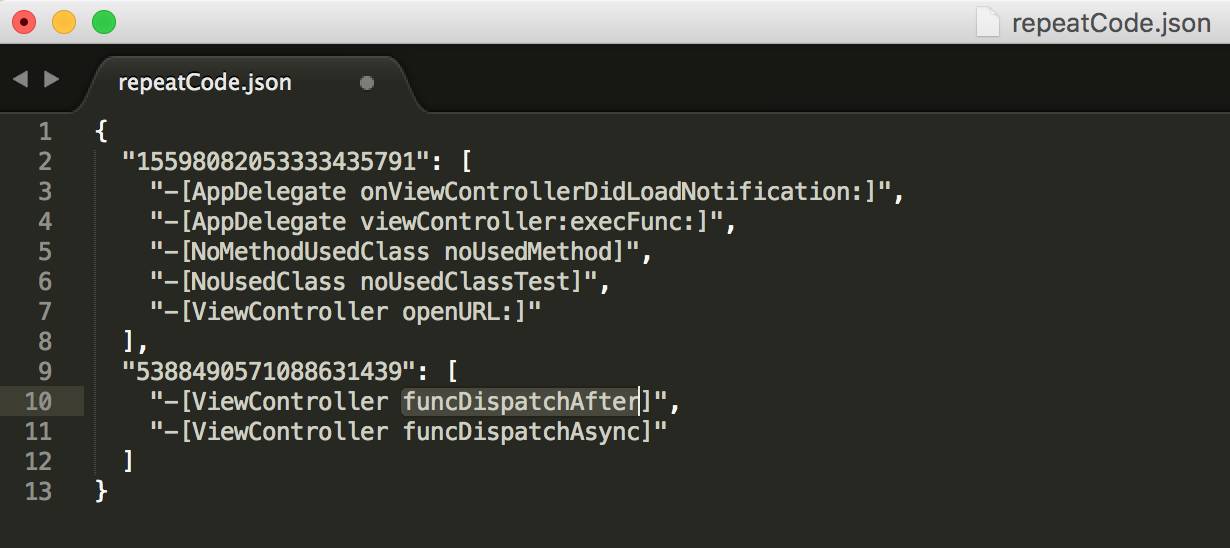

    本文示例工程得到的一个重复代码结果如下所示:

    未被最终调用代码分析

    分析的对象在于clsMethod.json里面所有的key,即实际拥有源代码的所有方法。

    1. 初始化默认的调用关系usedClsMethodJson:{-[AppDelegate alloc],"-[UIApplication main]","-[UIApplication main]","-[UIApplication main]","+[NSObject alloc]","-[UIApplication main]"},其中AppDelegate由用户传给Analyzer.

    2. 分析所有含源码方法是否存在一条路可以被已经调用usedClsMethodJson中的key调用。

    对于某一个clsMethod,其需要检查的路径包括三个,类继承体系,协议体系和通知体系。

    针对类继承体系,从当前类一直向上追溯(直到发现有被调用或者NSObject),每一个基类对应的-/+[Class method:*]是否被隐含的调用关系所调用,如-[ViewController viewDidLoad]-[ViewController alloc]隐含调用,当-[ViewController alloc]已经被调用的时候,-[ViewController viewDidLoad]也将被认为调用。这里需要注意需要写一个隐含调用关系表以供查询,如下所示:

    针对Protocol体系,需要参考类似Protocol引用体系向上追溯(直到发现有被调用或者NSObject协议),针对某一个特定的Protocol判断的时候,需要区分两种,一种是系统级的Protocol,如UIApplicationDelegate,对于-[AppDelegate application:didFinishLaunchingWithOptions:]这种,参考AppDelegate<UIApplicationDelegate>,如果-[AppDelegate alloc]被调用则认为-[AppDelegate application:didFinishLaunchingWithOptions:]被调用。针对用户定义的Protocol,如ViewControllerDelegate,对于-[AppDelegate viewController:execFunc:]不仅需要-[AppDelegate alloc]被调用并且protoInterfCall.json中-[ViewControllerDelegate viewController:execFunc:]对应的Callers有已经存在于usedClsMethodJson的Caller.

    针对通知体系,前文已经有过分析。

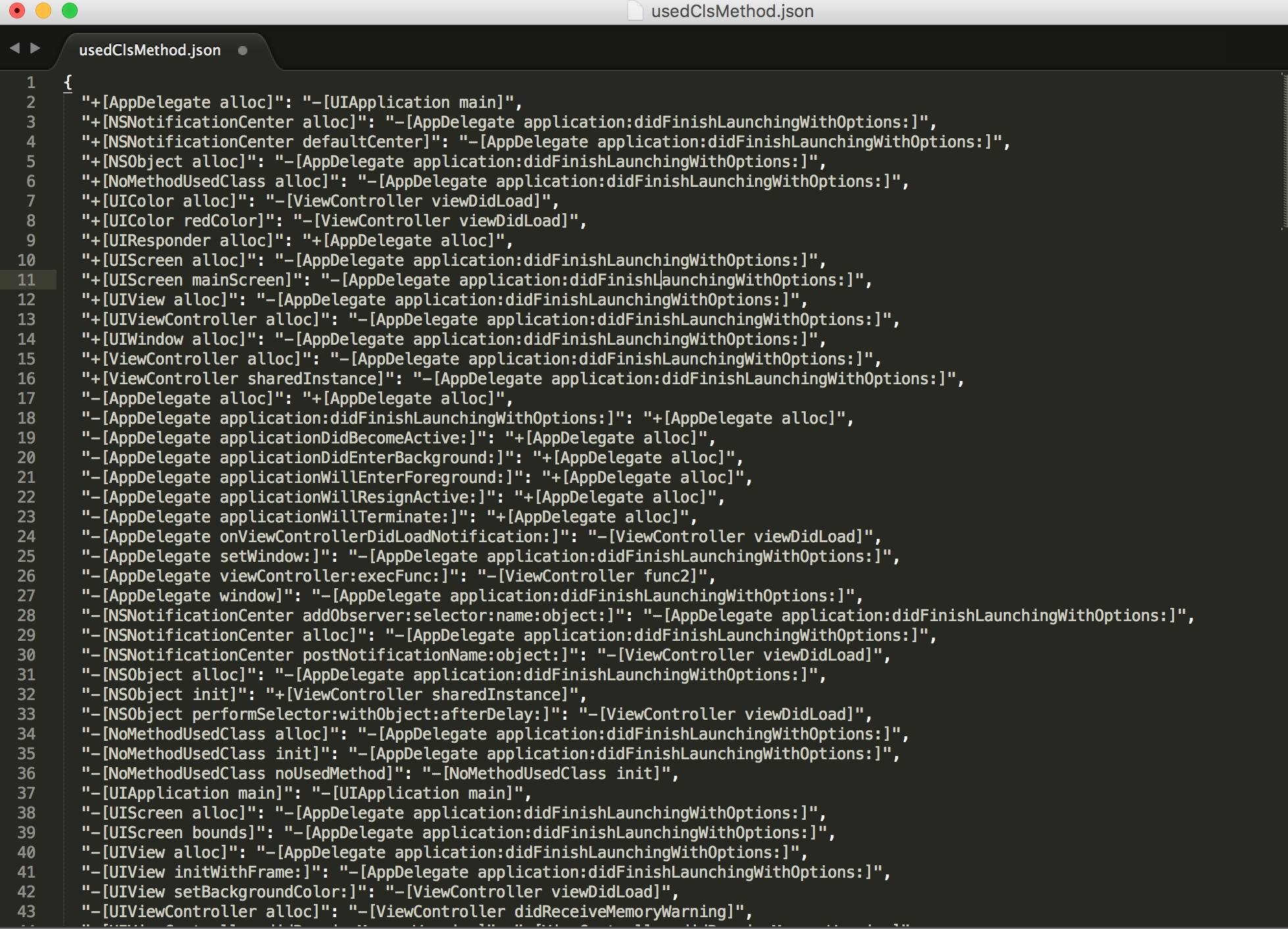

    本例分析使用到的ClsMethod结果如下:

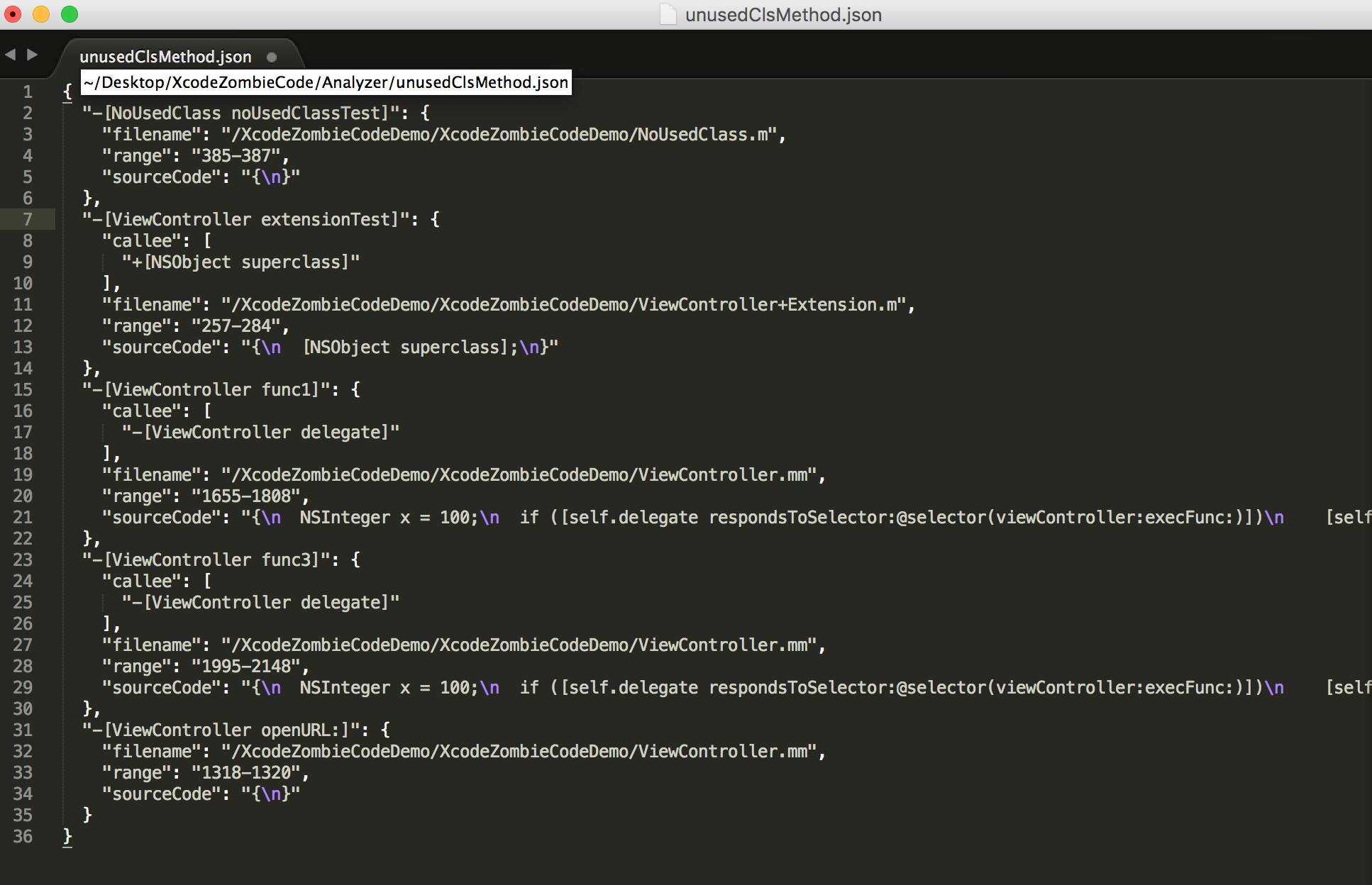

    本例分析未被使用到的ClsMethod结果如下:

    查看示例工程:https://github.com/kangwang1988/XcodeZombieCode.git

    zulip-ios的应用效果对比

    鉴于示例工程规模较小,另选取开源的zulip-ios工程,其中原始工程Archive生成的可执行文件大小为3.4MB,结合本文所述方法去除未被最终调用的代码(包括业务代码,第三方库)后,可执行文件变为3MB。对于这样一个设计良好的工程,纯代码的瘦身效果还是比较可观的。

    zulip-ios项目:https://github.com/zulip/zulip-ios

    局限与个性化定制

    这种静态分析适合可以判断出消息接收者类型的情况,面对运行时类型和静态分析类型不一致,或者静态分析不出来类型时,不可用。这种分析要求代码书写规范。例如一个Class实现了某个Protocol,一定要在声明里说明,或者Property中delegate是id<XXXDelegate>的时候也要注明。

    虽然此项目已经给了一个完整的重复代码和无用代码分析工具,但也有其局限性(主要是动态特性)。具体分析如下:

    1. openUrl机制
      假设工程设置里使用了openUrl:"XXX://XXViewController"来打开一个VC,则Clang插件里面需要分析openUrl的参数,如果参数是XXViewController,则暗含了+[XXViewController alloc]-[XXViewController init].

    2. Model转化
      如如果MTLModel使用到了modelOfClass:[XXXModel class] fromJSONDictionary:error:,则暗含了+[XXXModel alloc]+[XXXModel init].

    3. Message swizzle
      假设用户swizzle了-[UIViewController viewDidLoad]-[UIViewController XXviewDidLoad],则需要在implicitCallStackJson中添加-[UIViewController XXviewDidLoad],-[UIViewController viewDidLoad].

    4. 第三方Framework暗含的逻辑
      如高德地图的AnnotationView,需要implicitCallStackJson中添加"-[MAAnnotationView prepareForReuse:]","+[MAAnnotationView alloc]"等。包括第三方Framework里面的一些Protocol,可能也需要参考前文提到的UIApplicationDelegate按照系统级别的Protocol来处理。

    5. 一些遗漏的重载方法
      -[XXDerivedManager sharedInstance]并无实现,而XXDerivedManager的基类XXBaseManager的sharedInstance调用了-[self alloc],但因为self静态分析时被认定为XXBaseManager,这就导致-[XXDerivedManager sharedManager]虽然被usedclsmethod.json调用,但是-[XXDerivedManager alloc]却不能被调用。这种情况,可以在usedClsMethodJson初始化的时候,加入 "+[XXDerivedManager alloc]","-[UIApplication main]"

    6. 类似Cell Class
      我们常会使用动态的方法去使用[[[XXX cellClassWithCellModel:] alloc] initWithStyle:reuseIdentifier:]去构造Cell,这种情况下,应该针对cellClassWithCellModel里面会包含的各种return [XXXCell class],在implicitCallStackJson中添加[[XXXCell alloc] initWithStyle:reuseIdentifier:],-[XXX cellClassWithCellModel:]这种调用。

    7. Xib/Storyboard会暗含一些UI元素(Controller,Table,Button,Cell,View等)的alloc方法或调用关系。

    8. 其他隐含的逻辑或者动态特性导致的调用关系遗漏。

    其他

    对于包大小而言,可以参考以下的思路去瘦身代码:

    1. 重复代码的提取重构

    2. 无用代码的移除

    3. 使用率较低的第三方库的处理(本文不仅可以查找到重复,无用的代码,进一步分析clsMethod.json/unusedClsMethod.json更可以获取到每一个framework里面有多少个方法,各方法有多少代码,多少个方法又被-[UIApplication main]调用到了),面对使用率很低的库,需要考虑是不是要全部引入或者重写。

    4. 重复引用的第三方库的处理(曾经发现团队项目的工程里面引用了其他团队的库,但由于多个库里面均有一份自己的Zip的实现,面对这种情况,可以考虑将此种需求全部抽象出来一个公共的Framework去处理,其他人都引用此项目,或者干脆使用系统本身自带的libz去处理会更好些)。

    因为可在源码级别分析,使用clang插件可做的工作很多。笔者还使用了clang插件去实现了代码风格检查,API有效性验证,相关示例项目如下:

    代码风格检查:https://github.com/kangwang1988/XcodeCodingStyle.git

    API有效性验证:https://github.com/kangwang1988/XcodeValidAPI.git
