转--- Activiti工作流的环境配置

继上篇《Activiti工作流简介》

        在上篇中，对Activiti工作流进行了介绍。在本篇继续给大家介绍如何进行Activiti工作流的环境配置，不多说，直接上干货，参考我的来配置。。

        一、activiti 软件环境

        Eclipse, jdk1.8.0_66, Tomcat 7.0, mysql数据库。

        二、安装流程设计器（eclipse插件）

        有两种方法，有网络的和无网络。

        有网络的情况经过个人实验，安装时间相当长，最后直接放弃。咱们来看一下无网络情况下安装步骤。

         1）解压文件activiti-eclipse-plugin.zip(下载地址：http://download.csdn.net/detail/u013037201/9620362)

         2）把压缩包中的内容放入eclipse根目录的dropins文件夹下

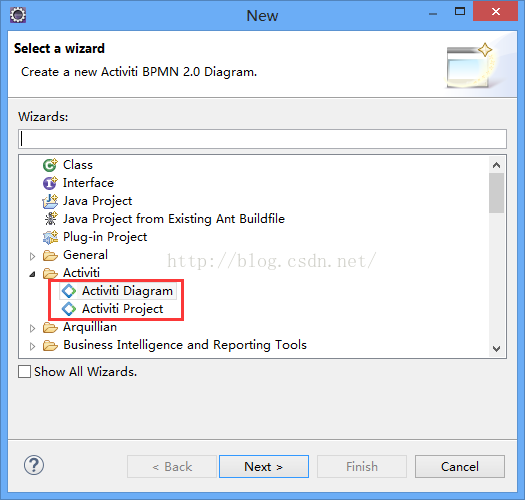

         3）重启eclipse，点击新建工程new->Other。



          如果看到以上红框中的内容，说明安装成功了！

         三、对流程设计器的使用说明

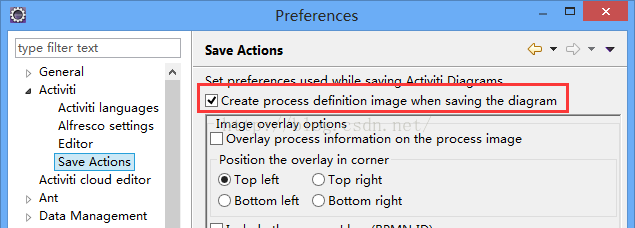

          打开菜单Windows->Preferences->Activiti->Save Action下流程流程图片的生成方式：

        打上勾后Activiti画图工具会在流程文件保存时自动生成一张流程图片。

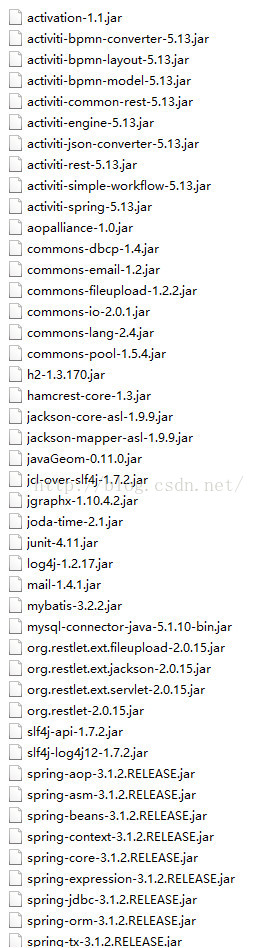

        四、添加jar包

        其中包括Activiti的，spring的以及mysql数据库连接等jar包。



          五、初始化数据库

             建库命令：create database itcast0711activiti default character set utf8;

        在Activiti中，在创建核心的流程引擎对象时会自动创建表。如果程序正常执行，mysql会自动建库，然后创建23张表。

        以下是两种创建表的方式。

<span style="font-size:18px;">package junit;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class TestActiviti {
    /** 使用代码创建工作流 需要的23张表 */
    @Test
    public void createTable() {
        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration
                .createStandaloneProcessEngineConfiguration();
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration
                .setJdbcUrl("jdbc:mysql://localhost:3306/itcast0711activiti?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("130427");
        /*
         * public static final String DB_SCHEMA_UPDATE_FALSE = "false";
         * 不能自动创建表，需要表存在 public static final String DB_SCHEMA_UPDATE_CREATE_DROP
         * = "create-drop";先删除表再创建表 public static final String
         * DB_SCHEMA_UPDATE_TRUE = "true";如果表不存在，自动创建表
         */

        processEngineConfiguration
                .setDatabaseSchemaUpdate(processEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 工作流的核心对象，ProcessEngine对象
        ProcessEngine processEngine = processEngineConfiguration
                .buildProcessEngine();
        System.out.println("processEngine:" + processEngine);

    }

    /** 使用配置文件创建工作流需要的23张表 */
    @Test
    public void creteTable_2() {
        // ProcessEngineConfiguration processEngineConfiguration =
        // ProcessEngineConfiguration
        // .createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        // 工作流的核心对象，ProcessEngine对象
        ProcessEngine processEngine = ProcessEngineConfiguration
                .createProcessEngineConfigurationFromResource(
                        "activiti.cfg.xml").buildProcessEngine();
        System.out.println("processEngine:" + processEngine);
    }
}</span>

         从上面代码中可以分析出，像上面写一大堆代码操作数据库非常麻烦，第二种很好地解决了这个问题。它把数据库连接配置写入了配置文件。

         activiti.cfg.xml

<span style="font-size:18px;"><beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-2.5.xsd
http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

    <!--
        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        //连接数据库的配置
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration.setJdbcUrl("jdbc:mysql://localhost:3306/itcast0711activiti?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("130427");

        /*
            public static final String DB_SCHEMA_UPDATE_FALSE = "false"; 不能自动创建表，需要表存在
            public static final String DB_SCHEMA_UPDATE_CREATE_DROP = "create-drop";先删除表再创建表
            public static final String DB_SCHEMA_UPDATE_TRUE = "true";如果表不存在，自动创建表
        */

        processEngineConfiguration.setDatabaseSchemaUpdate(processEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
     -->
    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/itcast0711activiti?useUnicode=true&characterEncoding=utf8"></property>
        <property name="jdbcUsername" value="root"></property>
        <property name="jdbcPassword" value="130427"></property>

        <!-- 没有表创建表 -->
        <property name="databaseSchemaUpdate" value="true"></property>

    </bean>
</beans></span>

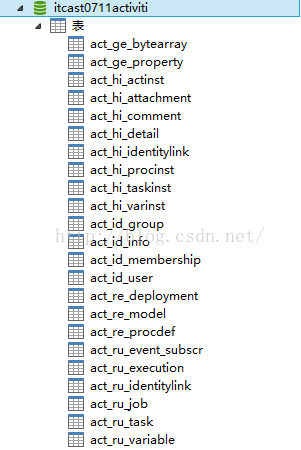

          我们执行单元测试，流程引擎对象创建成功运行后数据库会自动建表。效果如下：



          六、log4j.properties 日志配置文件

        用日志来显示信息和错误，在代码调试中起了很大的作用，系统必备。



        看了这些后，对Activiti工作流框架的环境配置就熟悉了很多。在后面会为大家展示一个小例子，在实践中掌握Activiti的用法。
