STM32学习之路-LCD（2）

版权声明：本文为博主原创文章。未经博主同意不得转载。

https://blog.csdn.net/u011791262/article/details/27711881

这些天一直在研究LCD的初始化函数,由于只是是用IO口模拟时序还是用FSMC来驱动LCD，都必需要弄好LCD的初始化

事实上LCD的初始化就是跟着LCD IC的datasheet来写寄存器,大部分都使用上面的默认值,网上有非常多改动的样例,这里就不

放出来了.可是我想写下一些比較重要的东西。

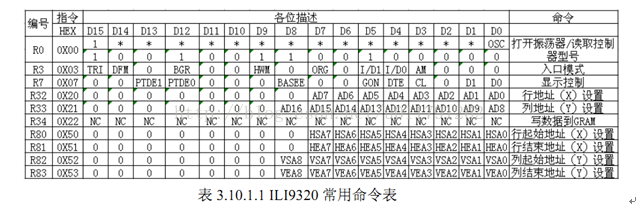

这是从网上下载来的一个文件的前半部分：

当然,别的型号的IC也是有这些东西的。只是可能有些地址不同而已.

R0。这个命令有两个功能，假设对它写，则最低位为OSC，用于开启和关闭振荡器。

而假设对它读操作，

则返回的是控制器的型号。

这个命令最大的功能是通过读它能够得到控制器的型号。而我们的代码知道了控制器的型号之后，

能够针对不同型号的控制器，进行不同的初始化。由于93xx系列的初始化，事实上都比較相似。我们全然能够用一个代码兼容好几个控制器。

R3。入口模式命令。我们重点关注的是I/D0、I/D1、AM这三个位，由于这三个位控制了屏幕的显示方向。

AM：控制GRAM更新方向。当AM=0的时候。地址以行方向更新。当AM=1的时候，地址以列方向更新。

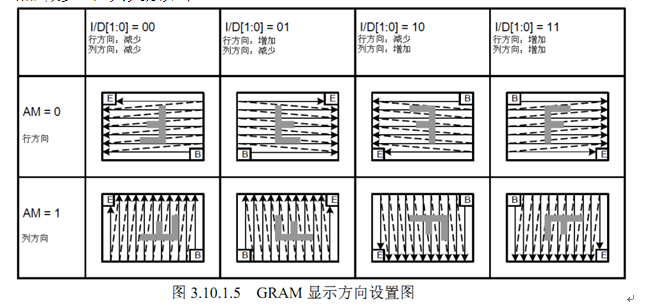

I/D[1:0]:当更新一个数据之后。依据这两个位的设置来控制地址计数器自己主动添加/降低1。其关系例如以下：

通过这几个位置的设置，我们就能够控制屏幕的显示方向了。

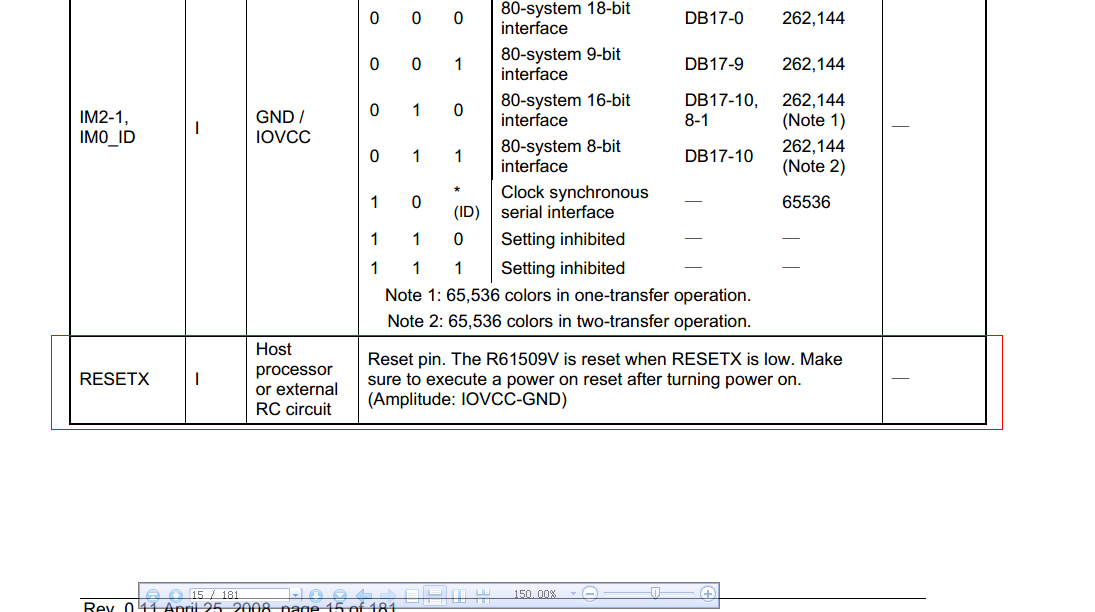

另一点就是关于是否要硬件复位这里, 这里要看芯片的datasheet。看Bus Interface这里是否要求硬件复位

R61509就明白要求了这一点：

所以在初始化函数开头是要加上复位的代码的

GPIO_ResetBits(GPIOE, GPIO_Pin_1);  //硬件复位
 Delay(0x1AFFf);
 GPIO_SetBits(GPIOE, GPIO_Pin_1 );

Delay(0x1AFFf);

另一点就是关于伽马校准寄存器的配置,实在是看不懂为要这样设置这些參数

	LCD_WR_CMD(0x0300, 0x00C00);//gamma
	LCD_WR_CMD(0x0301, 0x05A0B);
	LCD_WR_CMD(0x0302, 0x00906);
	LCD_WR_CMD(0x0303, 0x01017);
	LCD_WR_CMD(0x0304, 0x02300);
	LCD_WR_CMD(0x0305, 0x01700);
	LCD_WR_CMD(0x0306, 0x06309);
	LCD_WR_CMD(0x0307, 0x00C09);
	LCD_WR_CMD(0x0308, 0x0100C);
	LCD_WR_CMD(0x0309, 0x02232);

并且不同的IC芯片的伽马校正设置參数也不一样.. 也许看到这篇文章的大虾又刚好知道这里是怎么回事的话,那就请拉小弟一把,解释下什么原因

剩下的还有就是其它一下显示图片，字符的函数什么的了, 下次再写下来,由于还没研究多少呢.
